Гайка ШВП 3210 SFU (диаметр 32 мм, шаг 10 мм) 6 отверстий C7 в Санкт-Петербурге

О товаре

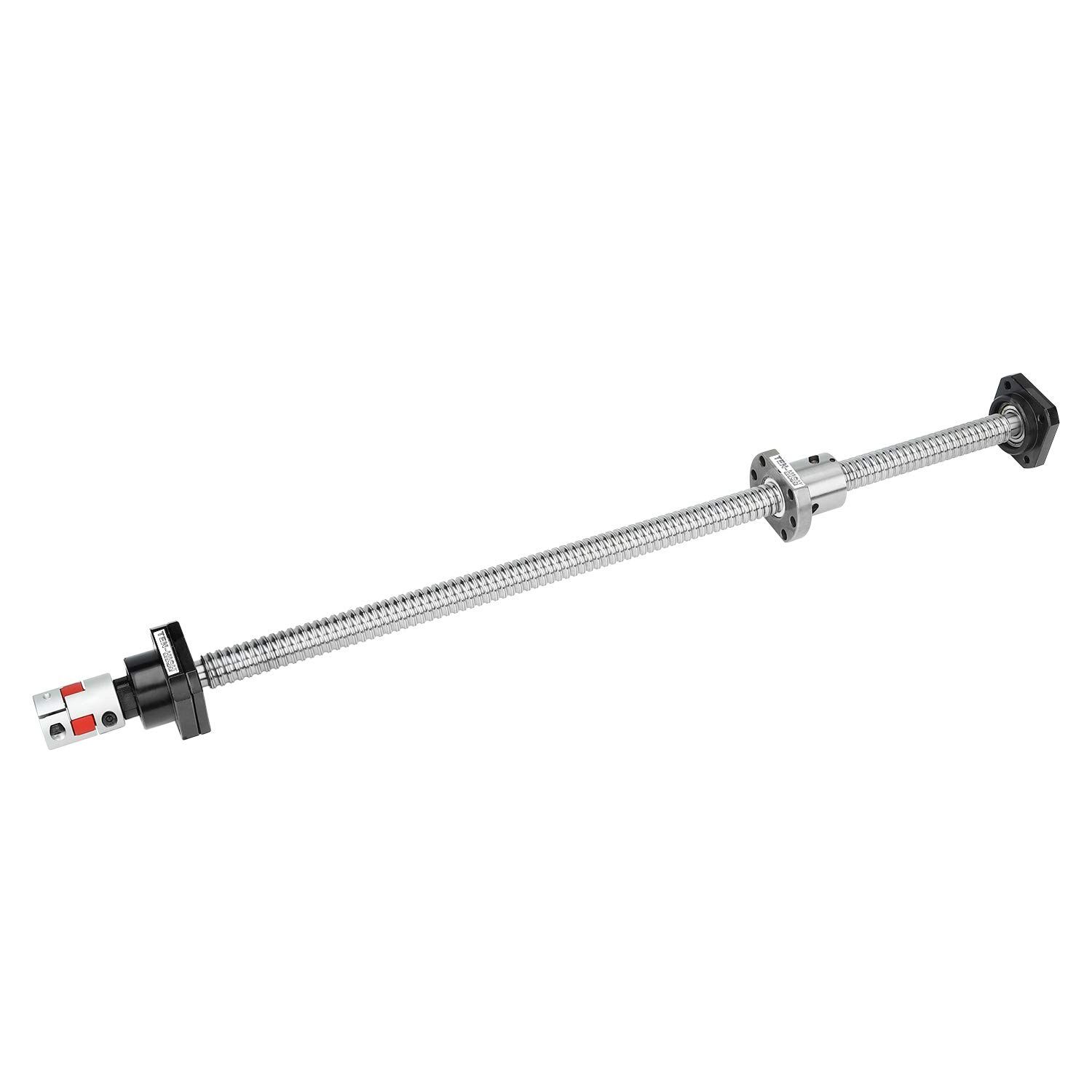

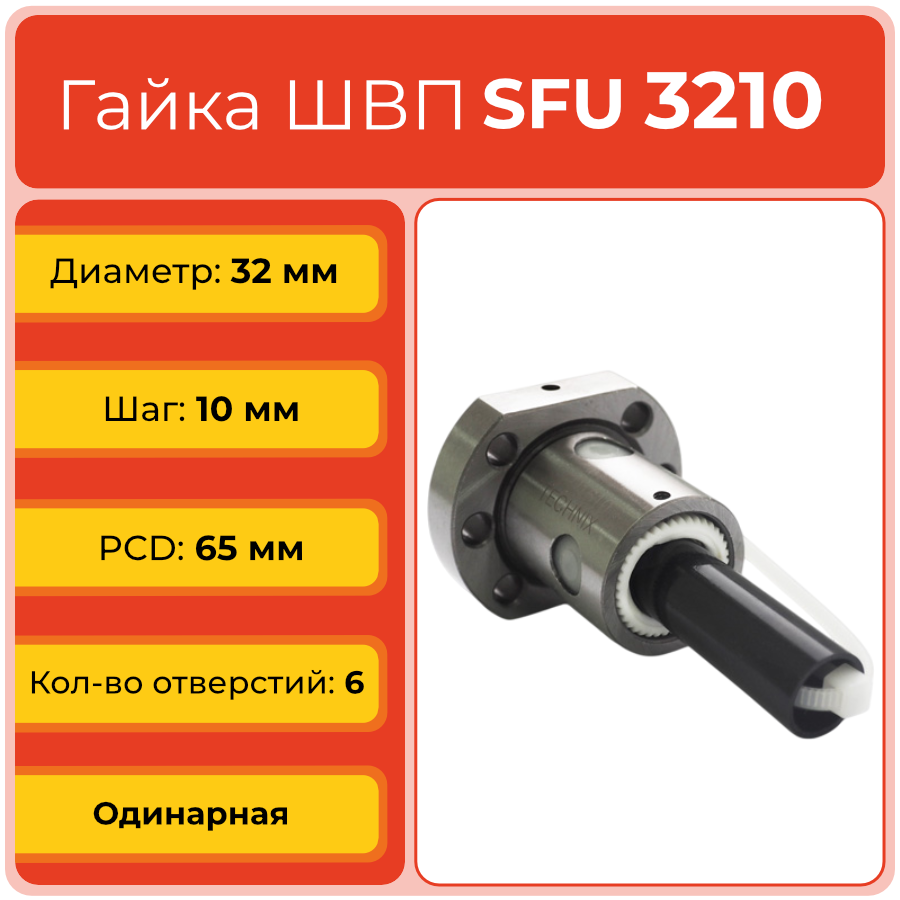

Гайка ШВП SFU3210TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 32 мм с шагом 10 мм, с шестью крепёжными отверстиями и классом точности C7. Конструкция рассчитана на высокую скорость линейного перемещения при значительных осевых нагрузках и стабильной точности в приводах станков с ЧПУ и промышленного оборудования.

Расшифровка

Обозначение SFU3210TECHNIX позволяет быстро понять основные параметры гайки и подобрать совместимый винт ШВП и опорные узлы. Корректная расшифровка артикула снижает риск ошибки при заказе и проектировании узлов линейного перемещения.

• SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
• 32 — номинальный диаметр винта ШВП: 32 мм.
• 10 — шаг винта: 10 мм, обеспечивающий повышенную скорость линейной подачи.
• TECHNIX — исполнение марки TECHNIX для применения в промышленных приводах, модулях линейного перемещения и станках с ЧПУ.

Полное обозначение: SFU3210TECHNIX. При заказе важно учитывать диаметр 32 мм, шаг 10 мм, конфигурацию фланца и класс точности C7, чтобы обеспечить совместимость с винтом и опорными узлами.

Конструкция и устройство

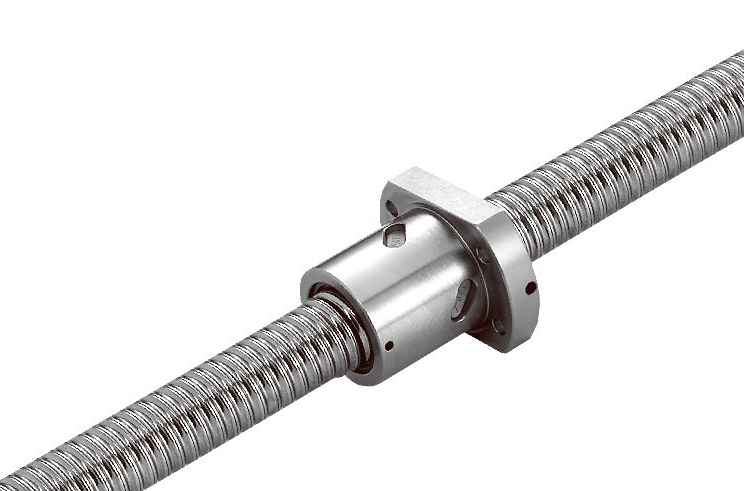

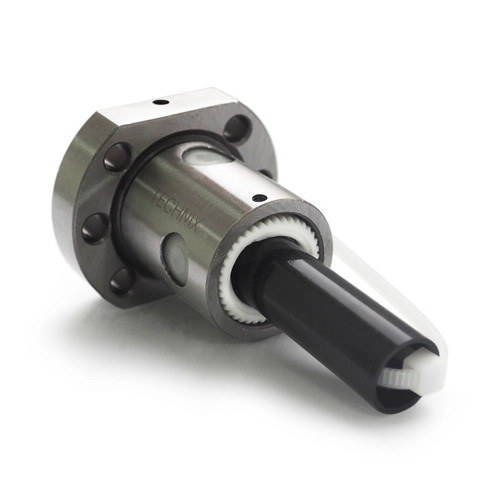

Гайка SFU3210TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 6,35 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 32X10 и равномерное распределение нагрузок при работе в тяжёлых режимах. Фланец с шестью крепёжными отверстиями и стандартной геометрией позволяет жёстко закрепить гайку на каретке или опорной плите.

• Стальной корпус с высокоточно обработанными дорожками качения и интегрированным фланцем.
• Внутренние винтовые канавки под шарики, согласованные с шагом винта 10 мм.
• Несколько контуров рециркуляции шариков крупного диаметра для повышения ресурса и нагрузочной способности.
• Фланец с шестью крепёжными отверстиями для надёжного крепления к конструкциям станков и модулей.
• Резьба под маслёнку М6 для подачи смазки непосредственно в зону контакта шариков и дорожек.

Размерный ряд серии SFU

Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU3210TECHNIX выделен.

Технические параметры и условия эксплуатации

Гайка SFU3210TECHNIX в составе шарико-винтовой передачи 32X10 обеспечивает высокую скорость линейного перемещения при значительных осевых нагрузках. Конструкция с крупными шариками диаметром 6,35 мм и несколькими дорожками качения обеспечивает динамическую и статическую грузоподъёмность, достаточные для тяжёлых режимов работы при классе точности C7.

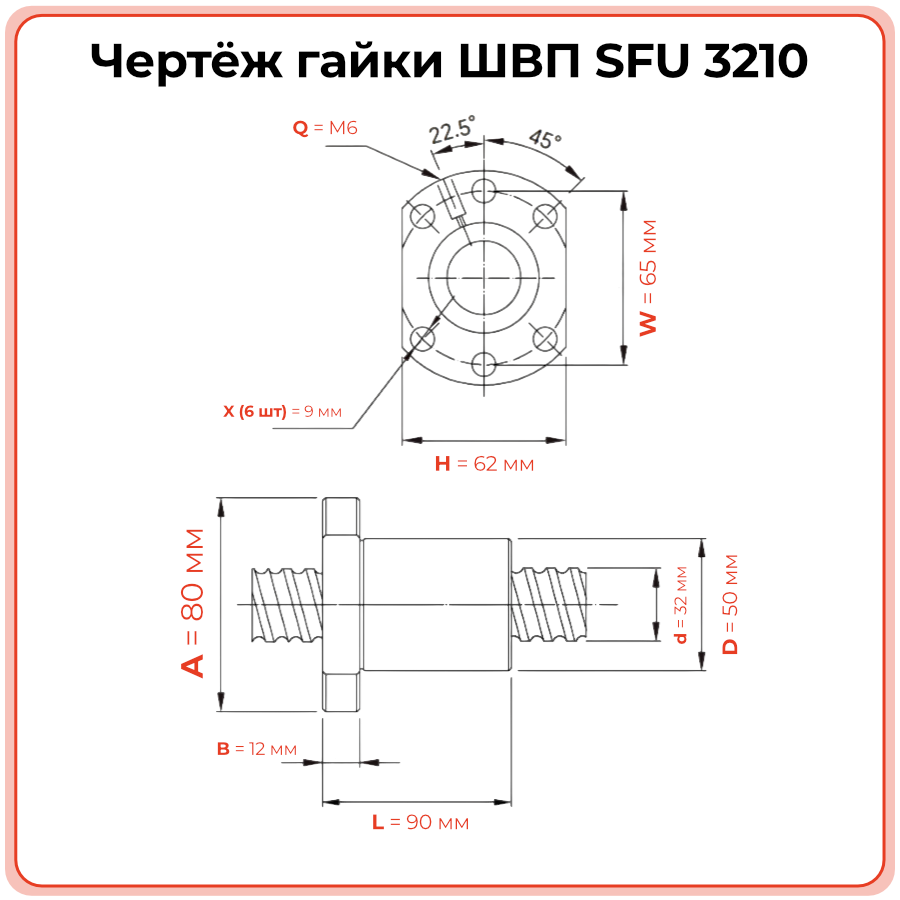

• Диаметр винта: 32,0 мм; шаг: 10,0 мм.
• Длина гайки L: 90,0 мм.
• Диаметр посадки D: 50,0 мм; диаметр фланца A: 80,0 мм.
• Толщина фланца B: 12,0 мм; диаметр окружности отверстий W: 65,0 мм.
• Отверстия под крепёж: 6 шт., диаметр 9,0 мм.
• Диаметр шариков Dw: 6,35 мм.
• Динамическая нагрузка C: 33,9 kN; статическая C0: 71,7 kN.
• Рекомендуемые условия эксплуатации: регулярная смазка через маслёнку, защита от стружки и абразива, отсутствие ударных нагрузок и перекосов узла ШВП.

Применяемость

Гайка ШВП SFU3210TECHNIX используется в приводах линейного перемещения, где приоритетом являются скорость подачи, нагрузочная способность и устойчивость работы. Типичные области применения — мощные фрезерные и токарные станки с ЧПУ, портальные оси, линейные модули и транспортирующее оборудование.

• Фрезерные, токарные и раскроечные станки с ЧПУ в металлообработке и машиностроении.
• Портальные модули и линейные оси в автоматизированных производственных линиях.
• Приводы столов и кареток в среднетяжёлом и тяжёлом промышленном оборудовании.
• Транспортирующие и позиционирующие узлы в упаковочных и сортировочных системах.
• Специализированные установки, где требуются высокая скорость перемещения и значительные осевые нагрузки.

Аналоги

По типоразмеру гайка SFU3210TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 32X10 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталожным данным.

Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.

Часто задаваемые вопросы

1. Как правильно установить гайку SFU3210TECHNIX на винт ШВП?
   Винт должен иметь диаметр 32 мм и шаг 10 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец закрепляют к опорной плите через шесть отверстий с равномерной затяжкой крепежа.
2. Когда гайка SFU3210TECHNIX требует замены?
   Признаки износа — увеличение осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом.
3. Можно ли заменить только гайку без замены винта 32X10?
   Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта.
4. Чем SFU3210 отличается от SFU3205 и других типоразмеров?
   SFU3210 рассчитана на диаметр винта 32 мм с шагом 10 мм и обеспечивает более высокую скорость линейной подачи, чем SFU3205 с шагом 5 мм. В сравнении с гайками меньшего шага её выбирают там, где приоритетом являются скорость и производительность, а не максимальная точность позиционирования.
5. Какие требования к смазке и обслуживанию узла ШВП 32X10?
   Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
