О товаре

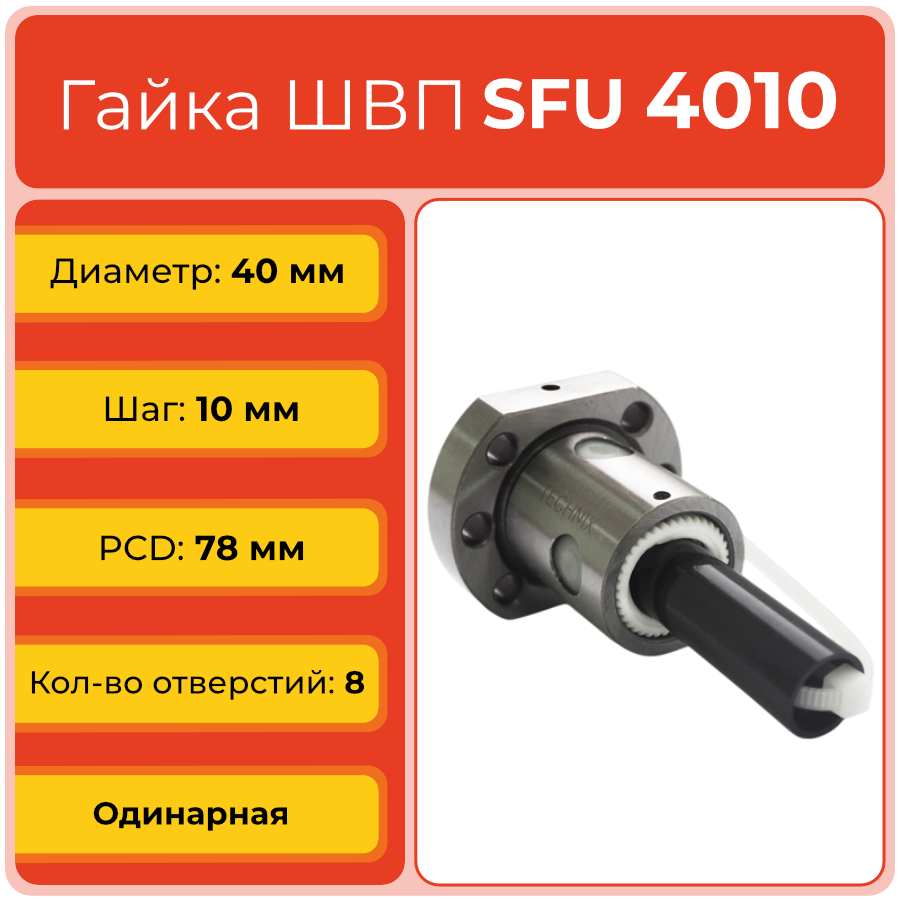

Гайка ШВП SFU4010TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 40 мм с шагом 10 мм, с восемью крепёжными отверстиями и классом точности C7. Конструкция рассчитана на высокую скорость линейного перемещения при значительных осевых нагрузках и точной работе в приводах тяжёлых станков с ЧПУ и промышленного оборудования.
Гайка SFU4010TECHNIX применяется в шарико-винтовых передачах 40X10 там, где важны скорость подачи, жёсткость и ресурс: в мощных металлорежущих станках с ЧПУ, портальных системах, линейных модулях и приводах транспортирующего оборудования. Работа на шариках качения обеспечивает высокий КПД, низкий люфт в пределах допуска C7 и устойчивую работу узла при высоких скоростях и динамических нагрузках.
Расшифровка
Обозначение SFU4010TECHNIX позволяет быстро понять основные параметры гайки и подобрать совместимый винт ШВП и опорные узлы. Правильная расшифровка артикула снижает риск ошибки при заказе и проектировании узлов линейного перемещения.
- SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
- 40 — номинальный диаметр винта ШВП: 40 мм.
- 10 — шаг винта: 10 мм, обеспечивающий высокую скорость линейной подачи.
- TECHNIX — исполнение марки TECHNIX для применения в промышленных приводах, модулях линейного перемещения и станках с ЧПУ.
Полное обозначение: SFU4010TECHNIX. При заказе учитывайте диаметр 40 мм, шаг 10 мм, конфигурацию фланца с восемью отверстиями и класс точности C7, чтобы обеспечить совместимость с винтом и опорными узлами.
Конструкция и устройство

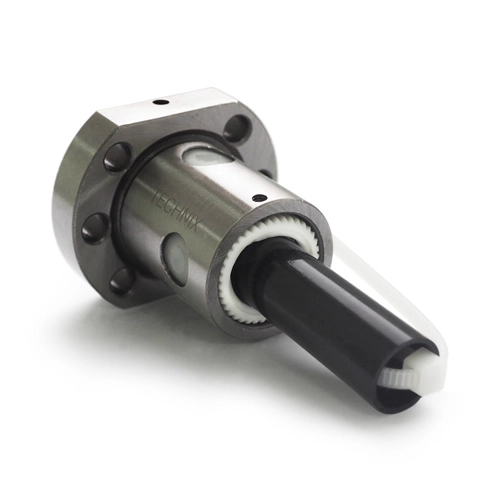

Гайка SFU4010TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 6,35 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 40X10 и равномерное распределение нагрузок по длине гайки. Фланец с восемью крепёжными отверстиями и посадочным диаметром 63 мм позволяет жёстко закрепить гайку на каретке или опорной плите в соответствии с промышленными стандартами.
- Стальной корпус с высокоточно обработанными дорожками качения и интегрированным фланцем.
- Внутренние винтовые канавки под шарики, согласованные с шагом винта 10 мм.
- Несколько контуров рециркуляции шариков крупного диаметра для повышения ресурса и нагрузочной способности.
- Фланец с восьмью крепёжными отверстиями для надёжного крепления к конструкциям станков и модулей.
- Резьба под маслёнку М6 для подачи смазки непосредственно в зону контакта шариков и дорожек.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU4010TECHNIX выделен.
Технические параметры и условия эксплуатации
Гайка SFU4010TECHNIX в составе шарико-винтовой передачи 40X10 обеспечивает высокую скорость линейного перемещения при значительных осевых нагрузках. Конструкция с крупными шариками диаметром 6,35 мм и несколькими дорожками качения обеспечивают динамическую и статическую грузоподъёмность, достаточные для тяжёлых режимов работы при сохранении точности класса C7.

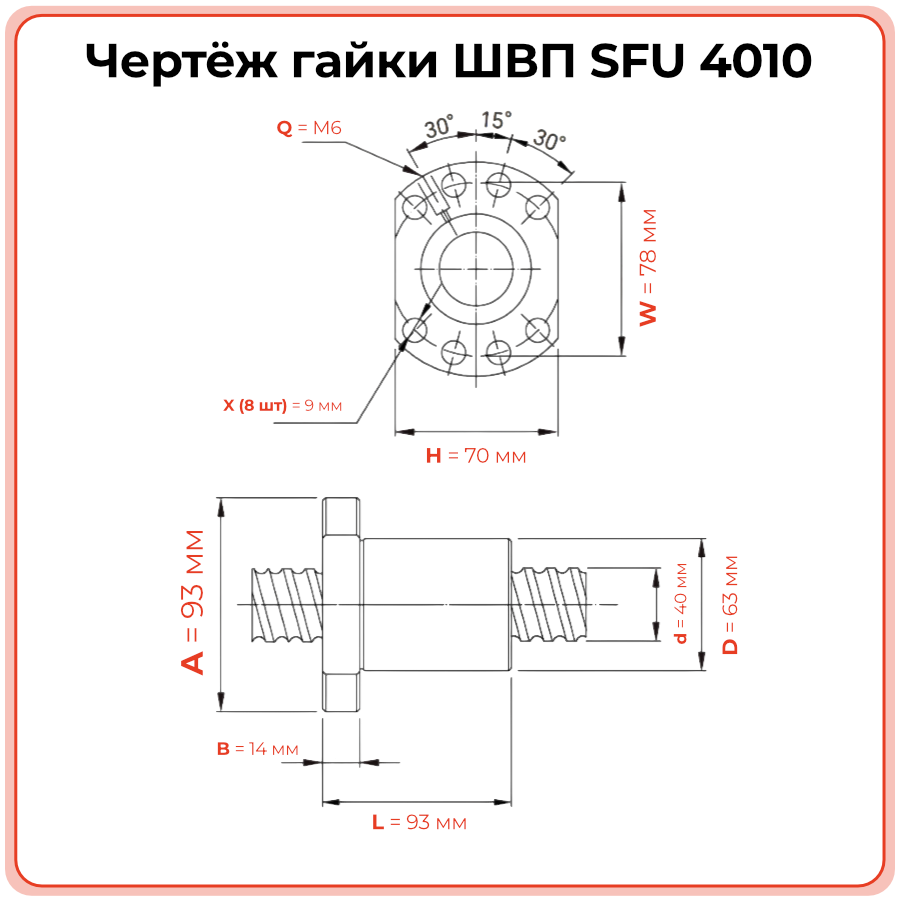

- Диаметр винта: 40,0 мм; шаг: 10,0 мм.
- Длина гайки L: 93,0 мм.
- Диаметр посадки D: 63,0 мм; диаметр фланца A: 93,0 мм.
- Толщина фланца B: 14,0 мм; диаметр окружности отверстий W: 78,0 мм.
- Отверстия под крепёж: 8 шт., диаметр 9,0 мм.
- Диаметр шариков Dw: 6,35 мм.
- Динамическая нагрузка C: около 31 kN; статическая C0: около 95 kN (по каталогу SFU4010 C7).
- Рекомендуемые условия эксплуатации: регулярная смазка через маслёнку, защита от стружки и абразива, отсутствие ударных нагрузок и перекосов узла ШВП.
Применяемость
Гайка ШВП SFU4010TECHNIX применяется в приводах линейного перемещения тяжёлого и среднетяжёлого оборудования, где приоритетом являются скорость подачи и нагрузочная способность. Типичные области применения — оси мощных станков с ЧПУ, портальные модули, транспортирующие и позиционирующие узлы в промышленном и энергетическом оборудовании.
- Фрезерные, токарные и расточные станки с ЧПУ тяжёлого и среднетяжёлого класса.
- Портальные оси и линейные модули в автоматизированных производственных линиях.
- Приводы столов и кареток в промышленном и испытательном оборудовании.
- Транспортирующие и позиционирующие узлы в упаковочных и сортировочных системах.
- Специализированные установки, где требуются высокая скорость, жёсткость и ресурс узла ШВП.
Аналоги
По типоразмеру гайка SFU4010TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 40X10 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталожным данным.
Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.
Часто задаваемые вопросы
- Как правильно установить гайку SFU4010TECHNIX на винт ШВП?
Винт должен иметь диаметр 40 мм и шаг 10 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец фиксируют к опорной плите через восемь отверстий с равномерной затяжкой крепежа. - Когда гайка SFU4010TECHNIX требует замены?
Признаки износа — рост осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом. - Можно ли заменить только гайку без замены винта 40X10?
Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта. - Чем SFU4010 отличается от SFU4005 и SFU4020?
SFU4010 рассчитана на диаметр винта 40 мм с шагом 10 мм и обеспечивает более высокую скорость линейной подачи, чем SFU4005 с шагом 5 мм, при меньшем ходе за оборот. В сравнении с SFU4020 (шаг 20 мм) она даёт компромисс между скоростью и точностью, поэтому применяется там, где важны и производительность, и допустимая точность позиционирования. - Какие требования к смазке и обслуживанию узла ШВП 40X10?
Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
