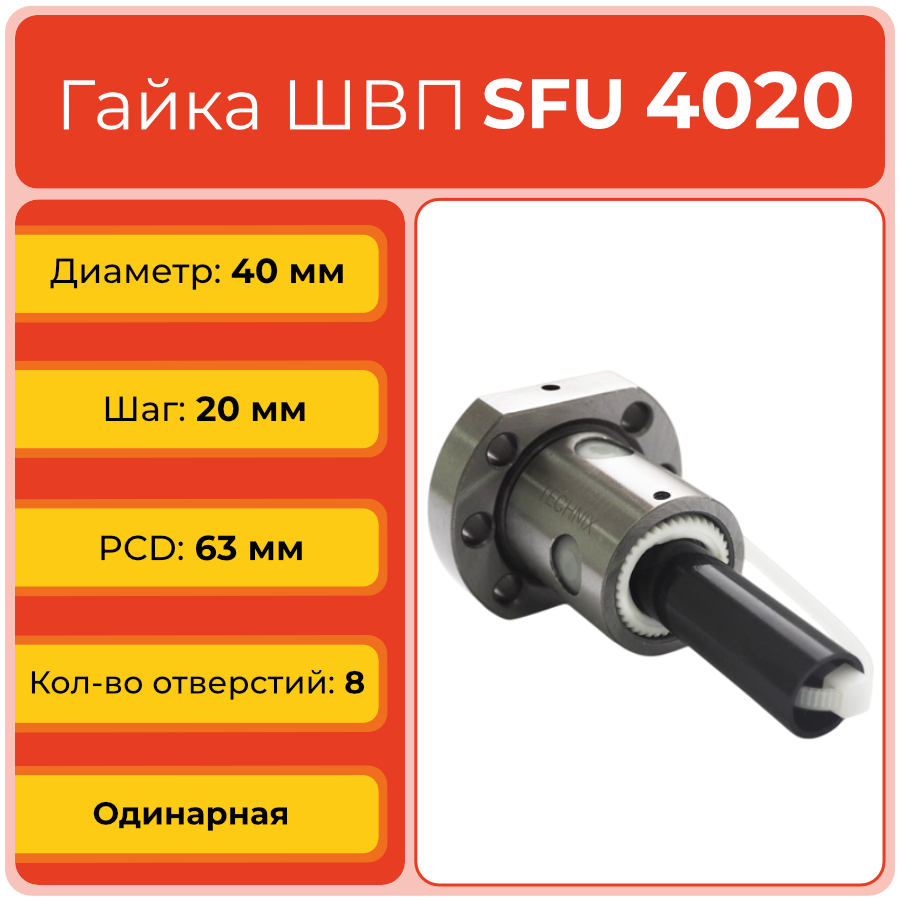

Гайка ШВП 4020 SFU (диаметр 40 мм, шаг 20 мм) 8 отверстий C7 в Санкт-Петербурге

О товаре

Гайка ШВП SFU4020TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 40 мм с шагом 20 мм, с восемью крепёжными отверстиями и классом точности C7. Конструкция ориентирована на максимально высокую скорость линейной подачи при значительных осевых нагрузках и непрерывной работе в тяжёлых промышленных системах.

Расшифровка артикула SFU4020TECHNIX

Обозначение SFU4020TECHNIX позволяет быстро понять основные параметры гайки и подобрать совместимый винт ШВП и опорные узлы. Это снижает риск ошибки при заказе и проектировании узлов линейного перемещения.

• SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
• 40 — номинальный диаметр винта ШВП: 40 мм.
• 20 — шаг винта: 20 мм, обеспечивающий максимальную скорость линейной подачи.
• TECHNIX — исполнение марки TECHNIX для применения в тяжёлом промышленном оборудовании и автоматизированных системах.

Полное обозначение: SFU4020TECHNIX. При заказе учитывайте диаметр 40 мм, шаг 20 мм, конфигурацию фланца с восемью отверстиями и класс точности C7 для совместимости с винтом и опорными узлами.

Конструкция и устройство

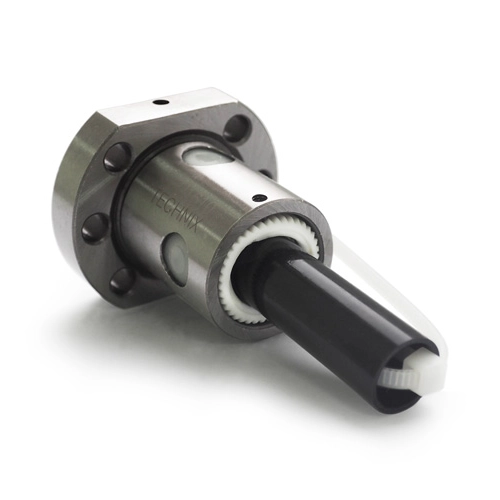

Гайка SFU4020TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики, рассчитанными на шаг винта 20 мм. Внутренняя система циркуляции шариков обеспечивает высокую скорость и плавность хода по винту 40X20 при значительных осевых нагрузках, а усиленное фланцевое крепление позволяет надёжно интегрировать гайку в силовые узлы.

• Стальной корпус с термообработанными и шлифованными дорожками качения.
• Внутренние винтовые канавки и рециркуляция шариков, согласованные с шагом винта 20 мм.
• Фланец с восемью крепёжными отверстиями для жёсткой фиксации к опорным плитам и кареткам.
• Совместимость с винтами серии SFU диаметром 40 мм.
• Возможность подачи смазки непосредственно в зону контакта шариков и дорожек для увеличения ресурса узла.

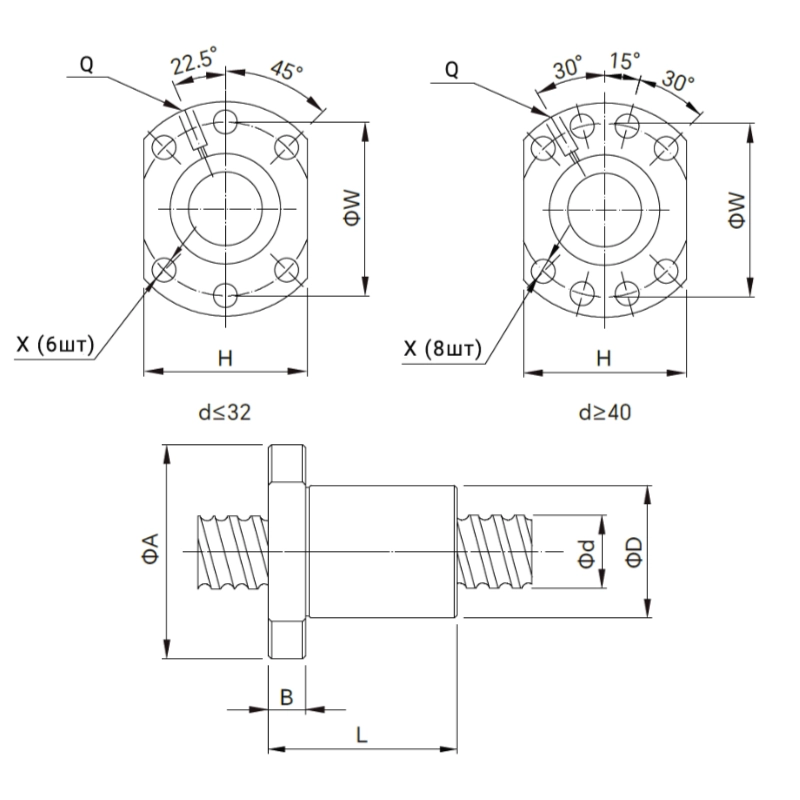

Размерный ряд серии SFU

Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU4020TECHNIX выделен.

Технические параметры и условия эксплуатации

Гайка SFU4020TECHNIX в составе шарико-винтовой передачи 40X20 обеспечивает максимальную скорость линейного перемещения при значительных осевых нагрузках. Конструкция с несколькими дорожками качения и высококачественными шариками обеспечивает низкий уровень трения и устойчивость к износу в тяжёлых режимах.

• Диаметр винта: 40,0 мм; шаг: 20,0 мм.
• Тип крепления: фланцевый корпус с восемью отверстиями под крепёж.
• Класс точности: C7 по каталогу SFU (типовая точность для промышленных применений).
• Конструкция: усиленный корпус из легированной стали с шлифованными дорожками качения.
• Условия эксплуатации: высокие скорости перемещения, длительная работа под нагрузкой, обязательная регулярная смазка и защита от стружки и абразива.

Применяемость гайки SFU4020TECHNIX

Гайка ШВП SFU4020TECHNIX применяется в приводах, где важны высокая скорость линейного перемещения и стабильность работы под нагрузкой. Она ориентирована на тяжёлую промышленность, высокоскоростные оси и оборудование с непрерывным циклом работы.

• Роботизированные комплексы и автоматизированные производственные линии.
• Высокоскоростные станки с ЧПУ и портальные системы.
• Подъёмные механизмы и позиционирующие устройства с большим ходом.
• Автоматизированные транспортные платформы и конвейерные системы.
• Специализированные установки, где требуется максимальная скорость подачи при сохранении надёжности и ресурса узла ШВП.

Аналоги гайки SFU4020TECHNIX

По типоразмеру гайка SFU4020TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 40X20 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, геометрию фланца и допустимые нагрузки по каталожным данным.

Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.

Часто задаваемые вопросы

1. Как правильно установить гайку SFU4020TECHNIX на винт ШВП?
   Винт должен иметь диаметр 40 мм и шаг 20 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец фиксируют к опорной плите через восемь отверстий с равномерной затяжкой крепежа.
2. Когда гайка SFU4020TECHNIX требует замены?
   Признаки износа — рост осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом.
3. Можно ли заменить только гайку без замены винта 40X20?
   Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта.
4. Чем SFU4020 отличается от SFU4005 и SFU4010?
   SFU4020 рассчитана на диаметр винта 40 мм с шагом 20 мм и обеспечивает максимальную скорость линейной подачи при большом ходе за оборот. По сравнению с SFU4005 и SFU4010 её выбирают там, где приоритетом являются скорость и производительность, а требования к точности позиционирования менее жёсткие, чем у решений с меньшим шагом.
5. Какие требования к смазке и обслуживанию узла ШВП 40X20?
   Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
