О товаре

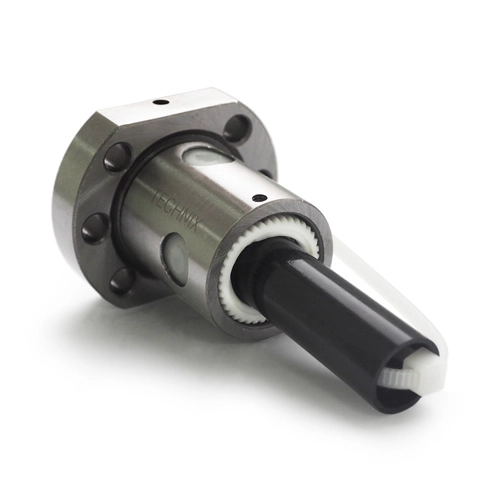

Гайка ШВП SFU5010TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 50 мм с шагом 10 мм, с восемью крепёжными отверстиями и классом точности C7. Она предназначена для высоконагруженных приводов линейного перемещения, где важны точность позиционирования, жёсткость и надёжность при длительной работе.
Гайка SFU5010TECHNIX используется в составе шарико-винтовых передач 50X10 и обеспечивает высокую скорость линейной подачи при значительных осевых нагрузках. Благодаря шариковому механизму качения узел имеет высокий КПД, сниженный износ и минимальные люфты в пределах допуска C7, что делает его подходящим для станков с ЧПУ, тяжёлых линейных модулей и промышленного оборудования.
Расшифровка
Обозначение SFU5010TECHNIX позволяет быстро определить основные параметры гайки и подобрать совместимый винт ШВП и опорные узлы. Это помогает избежать ошибок при проектировании и заказе компонентов шарико-винтовой передачи.
- SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
- 50 — номинальный диаметр винта ШВП: 50 мм.
- 10 — шаг винта: 10 мм, обеспечивающий высокую скорость линейной подачи.
- TECHNIX — исполнение марки TECHNIX для применения в тяжёлом промышленном оборудовании и станках с ЧПУ.
Полное обозначение: SFU5010TECHNIX. При заказе важно учитывать диаметр 50 мм, шаг 10 мм, конфигурацию фланца с восемью отверстиями и класс точности C7, чтобы обеспечить полную совместимость с винтом и опорной обвязкой.
Конструкция и устройство
Гайка SFU5010TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 6,35 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 50X10, высокую нагрузочную способность и устойчивость к износу при тяжёлых режимах эксплуатации.
- Корпус из высокопрочной стали с термообработанными и шлифованными дорожками качения.
- Внутренние винтовые канавки и система рециркуляции шариков, согласованные с шагом винта 10 мм.
- Фланцевое крепление с восьмью отверстиями для жёсткой фиксации гайки к опорным элементам.
- Совместимость с винтами SFU 50X10 класса точности C7 (катаный винт, однозаходная резьба).
- Предусмотрена подача смазки в зону контакта шариков и дорожек для увеличения ресурса узла.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU5010TECHNIX выделен.
Технические параметры и условия эксплуатации
Гайка SFU5010TECHNIX в составе шарико-винтовой передачи 50X10 обеспечивает высокую скорость линейного перемещения при значительных осевых нагрузках. Конструкция с шариками диаметром 6,35 мм и усиленным корпусом рассчитана на длительную работу в тяжёлых режимах при сохранении точности класса C7.
- Диаметр винта: 50,0 мм; шаг: 10,0 мм.
- Длина гайки L: 95,0 мм.

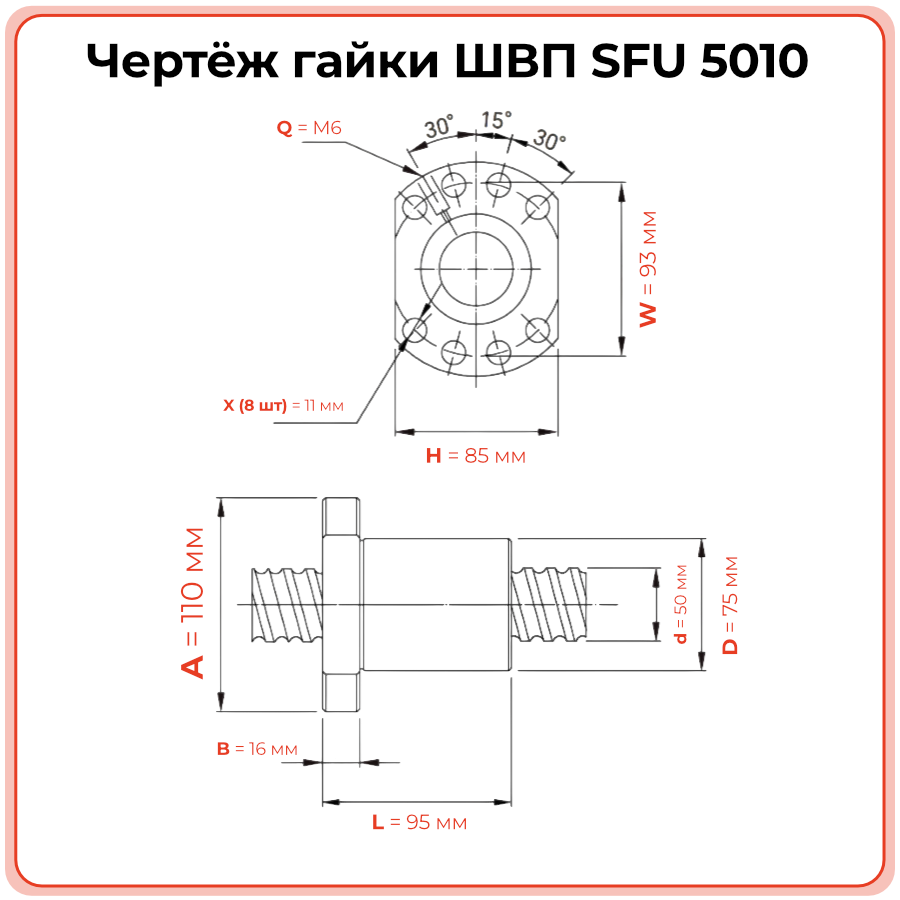

- Диаметр посадки D: 75,0 мм; диаметр фланца A: 110,0 мм.
- Толщина фланца B: 16,0 мм; диаметр окружности отверстий W: 93,0 мм.
- Отверстия под крепёж: 8 шт., диаметр 11,0 мм.
- Диаметр шариков Dw: 6,35 мм.
- Ориентировочные нагрузки: динамическая до 44 kN, статическая около 12,5 kN (по типовым данным SFU5010 C7, уточняются по каталогу).
- Условия эксплуатации: высокие скорости перемещения, значительные осевые нагрузки, обязательная регулярная смазка, защита от стружки и абразива, отсутствие перекосов и ударных нагрузок.
Применяемость
Гайка ШВП SFU5010TECHNIX применяется в тяжёлых приводах линейного перемещения, где требуются высокая скорость подачи, жёсткость и ресурс. Она используется в станках с ЧПУ, портальных системах, тяжёлых линейных модулях и промышленном оборудовании.
- Фрезерные, токарные и расточные станки с ЧПУ тяжёлого класса.
- Портальные модули и многокоординатные системы линейного перемещения.
- Приводы столов и кареток в крупном промышленном и энергетическом оборудовании.
- Подъёмные механизмы и позиционирующие устройства с высокой нагрузкой.
- Роботизированные и автоматизированные комплексы, где важны стабильность хода и ресурс узла ШВП.
Аналоги
По типоразмеру гайка SFU5010TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 50X10 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, геометрию фланца и допустимые нагрузки по каталожным данным.
Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.
Часто задаваемые вопросы
- Как правильно установить гайку SFU5010TECHNIX на винт ШВП?
Винт должен иметь диаметр 50 мм и шаг 10 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец фиксируют к опорной плите через восемь отверстий с равномерной затяжкой крепежа. - Когда гайка SFU5010TECHNIX требует замены?
Признаки износа — рост осевого люфта, рывки и шум при перемещении, снижение точности позиционирования, следы износа или раковины на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом. - Можно ли заменить только гайку без замены винта 50X10?
Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Важно убедиться в совпадении шага, диаметра и посадочных размеров, а также проверить остаточный ресурс винта и отсутствие локальных выработок. - Чем SFU5010 отличается от меньших типоразмеров (например, SFU3210 или SFU4010)?
SFU5010 рассчитана на винт 50 мм с шагом 10 мм и обеспечивает более высокую нагрузочную способность и жёсткость, чем SFU3210 и SFU4010. Такие гайки применяются в более тяжёлых приводах и крупных станках, где требуются большие осевые усилия и повышенный ресурс узла. - Какие требования к смазке и обслуживанию узла ШВП 50X10?
Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
