О товаре
Гайка ШВП SFU6310TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 63 мм с шагом 10 мм, с восемью крепёжными отверстиями и классом точности C7. Она предназначена для тяжёлых приводов линейного перемещения с высокими осевыми нагрузками и требованиями к жёсткости и ресурсу.
Гайка SFU6310TECHNIX применяется в составе шарико-винтовых передач 63X10 и обеспечивает высокую грузоподъёмность, устойчивость к динамическим нагрузкам и плавность хода при сравнительно низком трении. Конструкция ориентирована на использование в крупных станках с ЧПУ, тяжёлых линейных модулях, портальных системах и промышленном оборудовании, работающем в непрерывном режиме.
Расшифровка
Обозначение SFU6310TECHNIX позволяет быстро определить основные параметры гайки и подобрать совместимый винт ШВП, опорные узлы и держатели. Это снижает риск ошибки при проектировании и закупке комплектующих для узла линейного перемещения.
- SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
- 63 — номинальный диаметр винта ШВП: 63 мм.
- 10 — шаг винта: 10 мм, обеспечивающий сочетание высокой грузоподъёмности и скорости линейной подачи.
- TECHNIX — исполнение марки TECHNIX для применения в тяжёлом промышленном оборудовании и станках с ЧПУ.
Полное обозначение: SFU6310TECHNIX. При заказе важно учитывать диаметр 63 мм, шаг 10 мм, размеры фланца с восьмью отверстиями и класс точности C7 для обеспечения полной совместимости с винтом и конструкцией привода.
Конструкция и устройство

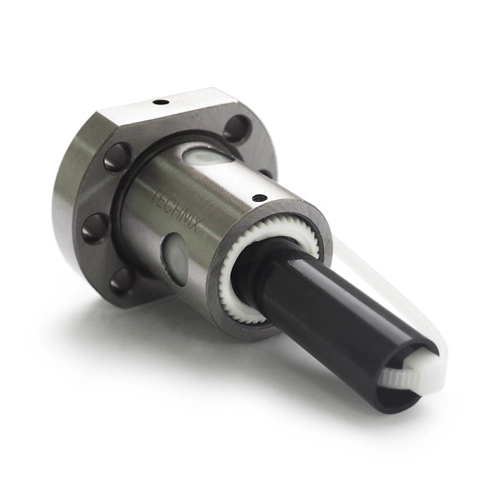

Гайка SFU6310TECHNIX представляет собой массивный фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 6,35 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 63X10, высокую динамическую и статическую грузоподъёмность и устойчивость к износу при тяжёлых режимах эксплуатации.
- Корпус из высокопрочной стали с шлифованными дорожками качения повышенной точности.
- Внутренние винтовые канавки и система рециркуляции шариков, согласованные с шагом 10 мм.
- Фланец с восьмью отверстиями для жёсткого крепления к массивным опорным плитам и кареткам.
- Совместимость с винтами SFU 63X10 класса точности C7.
- Возможность подачи смазки в зону контакта шариков и дорожек для увеличения ресурса узла и снижения износа.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU6310TECHNIX выделен.
Технические параметры и условия эксплуатации
Гайка SFU6310TECHNIX в составе шарико-винтовой передачи 63X10 обеспечивает высокую грузоподъёмность и жёсткость при значительных осевых нагрузках. Конструкция с шариками диаметром 6,35 мм и увеличенными габаритами корпуса рассчитана на тяжёлые режимы работы при сохранении точности класса C7.

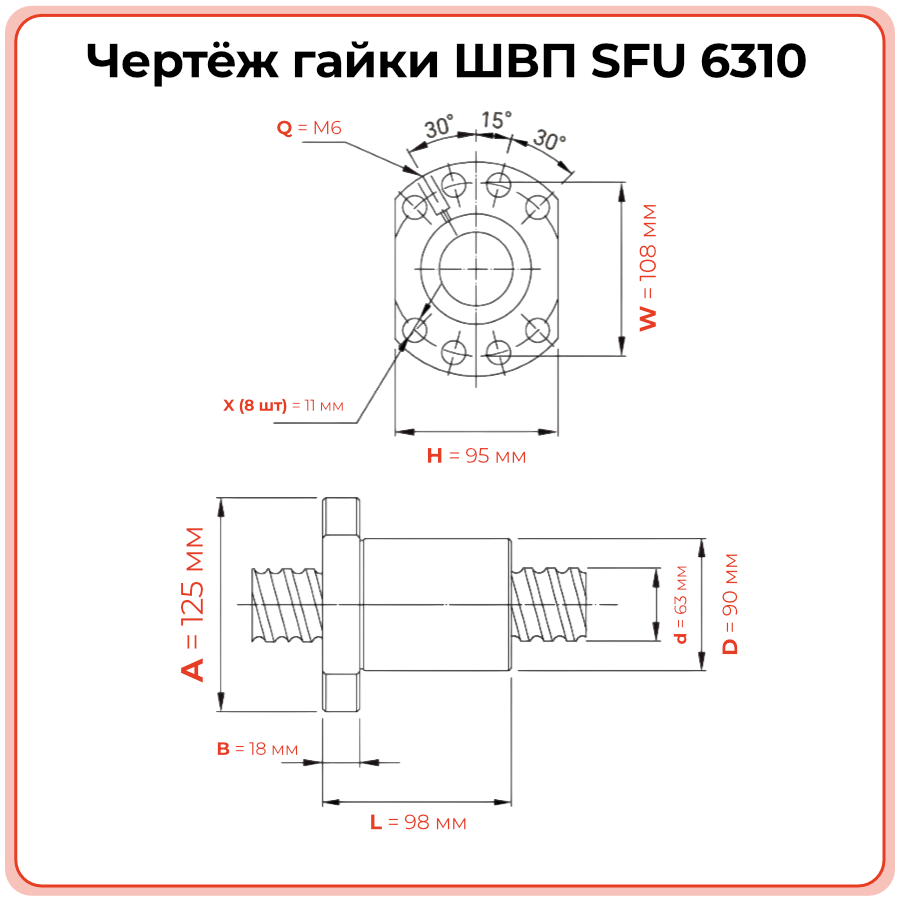

- Диаметр винта: 63,0 мм; шаг: 10,0 мм.
- Длина гайки L: 95,0 мм.
- Диаметр посадки D: 90,0 мм; диаметр фланца A: 125,0 мм.
- Толщина фланца B: 18,0 мм; диаметр окружности отверстий W: 108,0 мм.
- Отверстия под крепёж: 8 шт., диаметр 11,0 мм.
- Диаметр шариков Dw: 6,35 мм.
- Динамическая нагрузка C: около 50,7 kN; статическая C0: около 16,6 kN (по типовым данным SFU6310 C7).
- Условия эксплуатации: высокие осевые нагрузки, длительная работа под нагрузкой, обязательная регулярная смазка, защита от стружки и абразива, отсутствие перекосов и ударных нагрузок.
Применяемость гайки SFU6310TECHNIX
Гайка ШВП SFU6310TECHNIX применяется в особо тяжёлых приводах линейного перемещения, где требуются большие осевые усилия, высокая жёсткость и надёжность. Она ориентирована на применение в крупных станках с ЧПУ, портальных и машиностроительных системах, а также в промышленном оборудовании с длительным ресурсом.
- Крупные фрезерные, токарные, расточные и карусельные станки с ЧПУ.
- Портальные комплексы и тяжёлые линейные модули с большой массой подвижных частей.
- Приводы перемещения столов и кареток в крупном промышленном и энергетическом оборудовании.
- Подъёмные, позиционирующие и прессовые механизмы с высокими осевыми нагрузками.
- Специализированные установки, где требуется высокая точность, ресурс и жёсткость узла ШВП.
Аналоги гайки SFU6310TECHNIX
По типоразмеру гайка SFU6310TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 63X10 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, геометрию фланца и допустимые нагрузки по каталожным данным.
Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.
Часто задаваемые вопросы
- Как правильно установить гайку SFU6310TECHNIX на винт ШВП?
Винт должен иметь диаметр 63 мм и шаг 10 мм, поверхности должны быть чистыми и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец фиксируют к опорной плите через восемь отверстий с равномерной затяжкой крепежа. - Когда гайка SFU6310TECHNIX требует замены?
Признаки износа — увеличение осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом. - Можно ли заменить только гайку без замены винта 63X10?
Допускается замена только гайки, если винт не имеет выраженной выработки, повреждений профиля и коррозии. Важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта и отсутствие локальных дефектов. - Чем SFU6310 отличается от SFU5010 и SFU4010?
SFU6310 рассчитана на винт 63 мм с шагом 10 мм и обеспечивает существенно более высокую нагрузочную способность и жёсткость по сравнению с SFU5010 и SFU4010. Такие гайки используют в особо тяжёлых приводах и крупногабаритном оборудовании, где требуются большие осевые усилия и повышенный ресурс узла. - Какие требования к смазке и обслуживанию узла ШВП 63X10?
Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Необходимо защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, соблюдать требования по монтажу, выверке и регулировке привода.
