Опора ШВП BF10 (диаметр 8 мм) фланцевая C7 в Санкт-Петербурге

О товаре

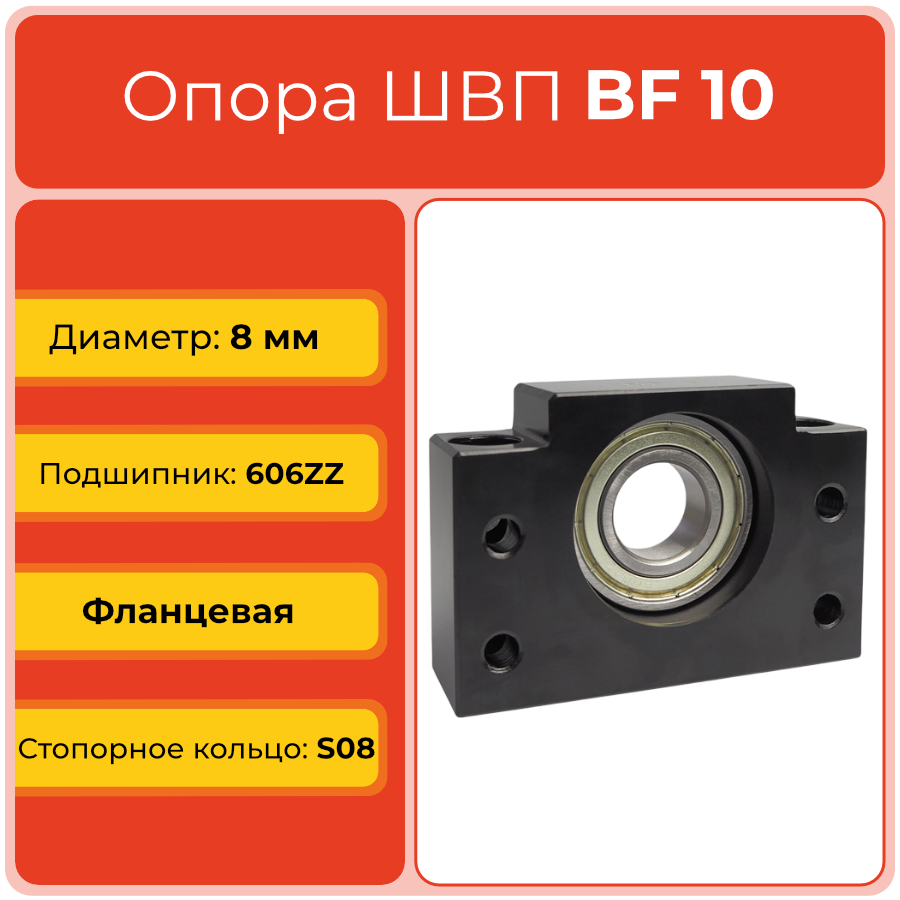

Опора ШВП BF10TECHNIX — фланцевая подшипниковая опора свободного конца шарико-винтовой передачи для винта диаметром 8 мм, предназначенная для применения в приводах линейного перемещения. Узел обеспечивает радиальную поддержку винта, снижает вибрации и повышает стабильность работы системы подачи в станках с ЧПУ и промышленной автоматике.

Расшифровка артикула

Обозначение BF10TECHNIX содержит ключевую информацию о назначении и параметрах опоры. Правильная расшифровка артикула помогает быстро подобрать опору под конкретный винт ШВП и избежать ошибок при проектировании или обслуживании узла линейного перемещения.

• BF — серия фланцевых плавающих опор свободного конца винта ШВП.
• 10 — исполнение для винта шарико-винтовой передачи диаметром 8 мм (типоразмер 1204 по файлу свойств).
• TECHNIX — торговая марка и каталожное исполнение производителя TECHNIX.

Полное обозначение BF10TECHNIX позволяет однозначно идентифицировать опору в составе линейки BF и подобрать её в паре с винтами ШВП соответствующего диаметра и шагом резьбы.

Конструкция и устройство

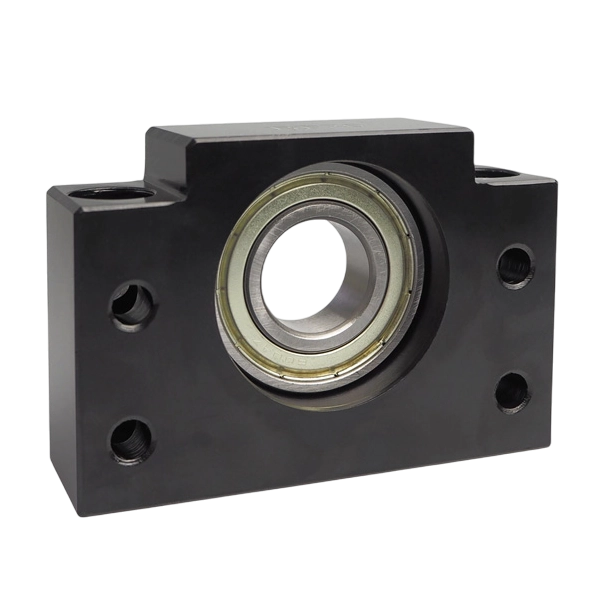

Опора BF10TECHNIX представляет собой компактный стальной корпус фланцевого типа с посадочным местом под радиальный шариковый подшипник 606ZZ и отверстием под хвостовик винта ШВП диаметром 8 мм. Конструкция корпуса обеспечивает точное центрирование вала, удобное крепление к станине и достаточную жёсткость при работе в составе узла линейного перемещения.

• Корпус опоры из стали с фланцевым креплением к монтажной поверхности.
• Внутренний диаметр под вал ШВП: 8 мм.
• Установленный подшипник: 606ZZ (радиальный шариковый, закрытого исполнения).

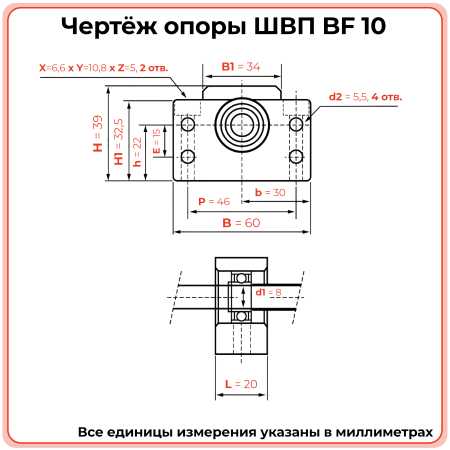

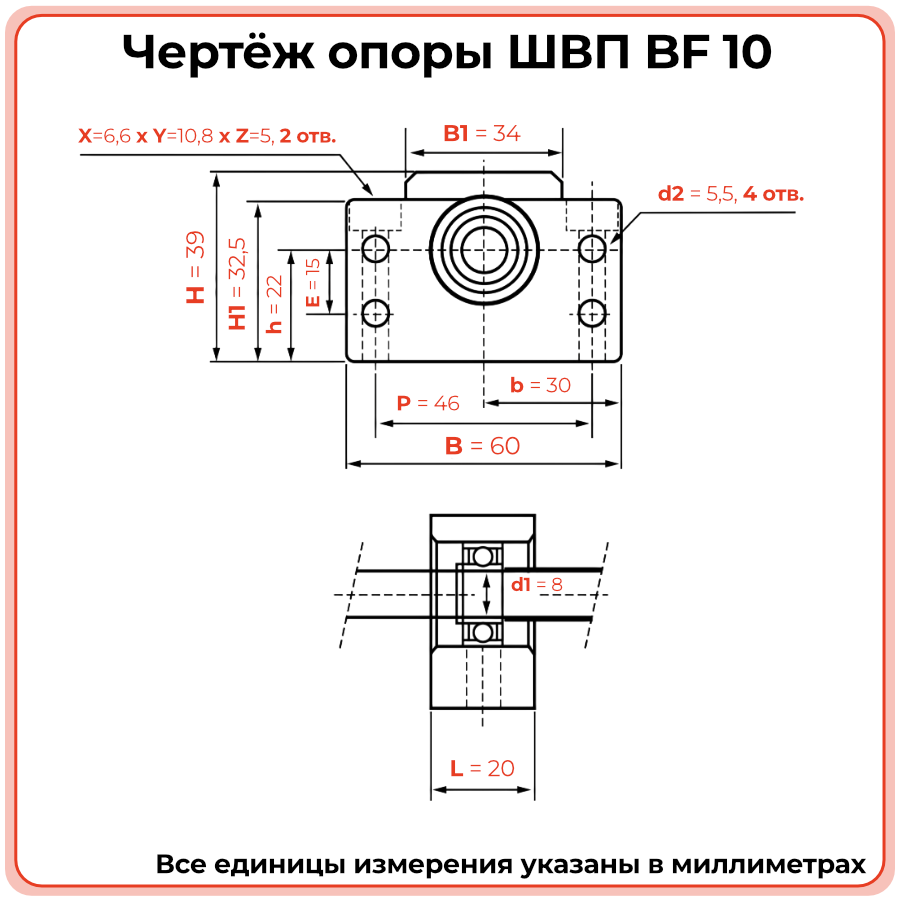

• Высота крепёжной площадки H1: 32,5 мм; высота отверстия под шляпку крепежа X: 6,6 мм.
• Длина верхней площадки B1: 34 мм; длина корпуса B: 60 мм.
• Ширина корпуса без фланца L: 20 мм.
• Конструктивное исполнение рассчитано на установку в составе узлов ШВП с фланцевым креплением опор.

Размерный ряд серии BF

Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии BF TECHNIX по данным каталога. Текущий товар BF10TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе узла шарико-винтовой передачи опора BF10TECHNIX выполняет функции радиальной поддержки свободного конца винта и стабилизации его вращения. Геометрия корпуса и применяемый подшипник 606ZZ подобраны с учётом типоразмера ШВП 1204, что обеспечивает совмещение с соответствующими винтами и опорными узлами серии BF/BK.

• Серия: BF, фланцевая опора свободного конца.
• Типоразмер ШВП: 1204.
• Внутренний диаметр d: 8 мм.
• Подшипник: 606ZZ (радиальный шариковый, закрытого исполнения).
• Способ крепления: фланцевый, монтаж к плите или станине.
• Высота крепёжной площадки H1: 32,5 мм; длина корпуса B: 60 мм; ширина корпуса L: 20 мм.
• Крепёжные отверстия: диаметр d2 5,5 мм, диаметр Z 5 мм, диаметр отверстия под шляпку Y 10,8 мм.
• Рекомендуемые условия эксплуатации: точное позиционирование при монтаже, защита от абразивной пыли и стружки, отсутствие ударных нагрузок и контроль состояния подшипника в составе узла ШВП.

Применяемость

Опора ШВП BF10TECHNIX используется в компактных и средненагруженных приводах линейного перемещения, где применяются винты ШВП диаметром 8 мм с типоразмером 1204. Такое решение характерно для настольных и лёгких станков с ЧПУ, портальных систем, линейных модулей и механизмов точного позиционирования с ограниченным монтажным пространством.

• Оси линейного перемещения в компактных станках с ЧПУ.
• Небольшие линейные модули и позиционирующие столы.
• Лёгкие автоматизированные приводы подачи и установки.
• Мелкие сборочные и лабораторные установки с приводами на ШВП.
• Системы, где требуется точное и повторяемое перемещение при умеренных нагрузках.

Аналоги

По функциональному назначению и посадочным параметрам опора BF10TECHNIX соответствует типовым исполнениям фланцевых опор свободного конца для винтов ШВП диаметром 8 мм. На рынке представлено множество аналогичных решений, однако при выборе замены важно сверять типоразмер, применяемый подшипник и геометрию корпуса.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Как правильно установить опору BF10TECHNIX?
  Опору фиксируют к базовой плите через фланец, выровняв её по оси с винтом ШВП и фиксированной опорой. После затяжки крепежа необходимо убедиться, что вал свободно вращается без заеданий и перекосов.
• Можно ли заменить только подшипник в опоре BF10?
  Допускается замена подшипника 606ZZ при условии, что корпус опоры и посадочные места не имеют износа или повреждений. Новый подшипник должен иметь те же размеры и исполнение, что и штатный.
• Когда требуется полная замена опоры BF10TECHNIX?
  Полная замена рекомендуется при появлении люфта, шумов, заметного нагрева корпуса или повреждения посадочных поверхностей, а также при нарушении геометрии крепления.
• Чем BF10 отличается от более крупных опор серии BF?
  BF10 рассчитана на винт ШВП диаметром 8 мм и применяется в более компактных и менее нагруженных приводах, тогда как опоры BF15–BF30 работают с более крупными винтами и рассчитаны на более высокие нагрузки.
• Какие требования по обслуживанию узла с опорой BF10?
  Рекомендуется регулярно контролировать плавность хода и отсутствие люфта, поддерживать чистоту в зоне опоры, защищать узел от абразивной пыли и стружки, а также следовать регламенту обслуживания ШВП и опорных узлов.
