О товаре

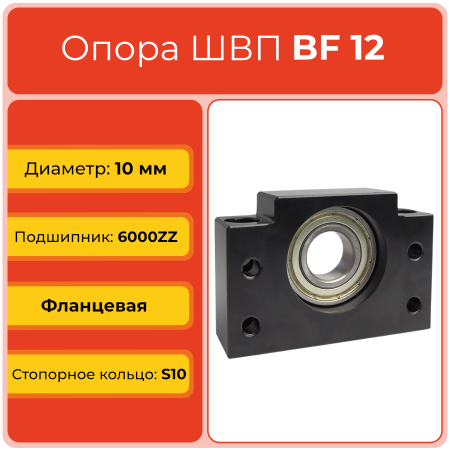

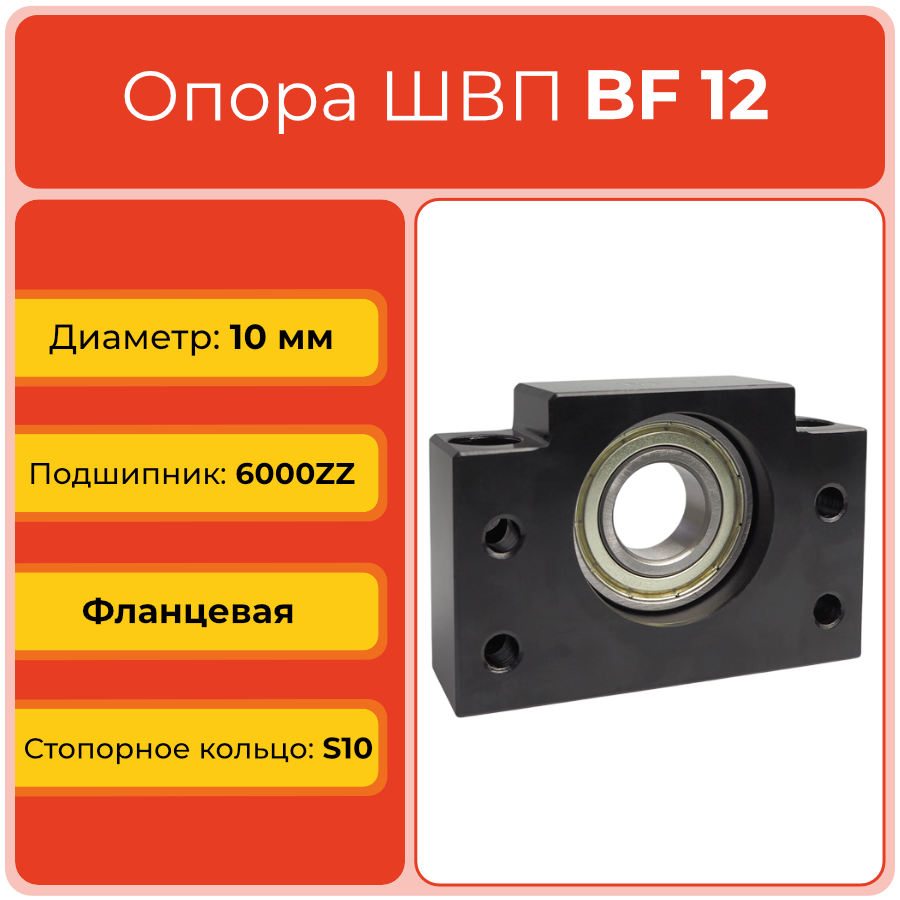

Опора ШВП BF12TECHNIX — фланцевая подшипниковая опора свободного конца шарико-винтовой передачи для винта диаметром 10 мм (типоразмер 1605), предназначенная для применения в приводах линейного перемещения. Узел обеспечивает радиальную поддержку винта, снижает вибрации и повышает стабильность работы систем подачи в станках с ЧПУ и других механизмах автоматизации.
Опора BF12TECHNIX входит в серию BF и используется как плавающая опора свободного конца ШВП, дополняя фиксированную опору серии BK соответствующего типоразмера. Такое сочетание позволяет компенсировать тепловое удлинение винта, сохранять точную геометрию узла и увеличивать ресурс шарико-винтовой передачи в промышленной эксплуатации.
Расшифровка артикула
Обозначение BF12TECHNIX отражает серию опоры, совместимый диаметр винта ШВП и исполнение производителя. Корректная расшифровка артикула упрощает подбор опор в составе линейных приводов и снижает риск ошибок при заказе и монтаже.
- BF — серия фланцевых плавающих опор свободного конца винта ШВП.
- 12 — исполнение для винта шарико-винтовой передачи с внутренним диаметром 10 мм, соответствующее типоразмеру 1605.
- TECHNIX — каталожное исполнение под торговой маркой TECHNIX для промышленного применения.
Полное обозначение BF12TECHNIX позволяет однозначно идентифицировать опору в линейке BF и подобрать её для работы с винтами ШВП диаметром 10 мм и шагом 5 мм.
Конструкция и устройство

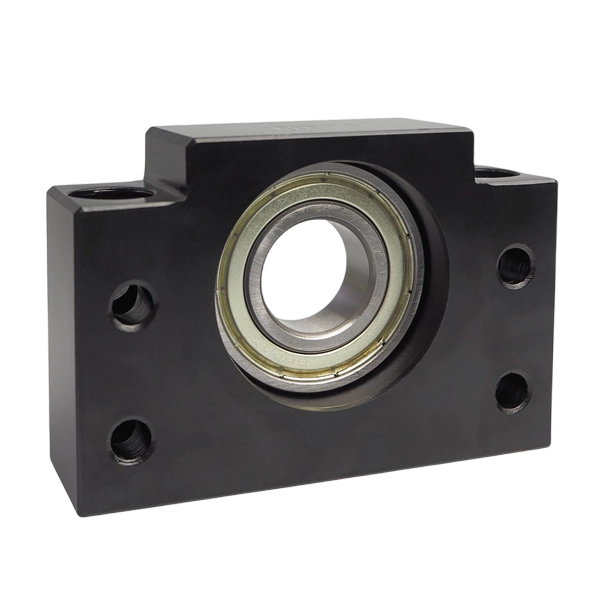

Опора BF12TECHNIX представляет собой стальной корпус фланцевого типа с посадочным местом под радиальный шариковый подшипник 6000ZZ и отверстием под хвостовик винта ШВП диаметром 10 мм. Конструкция обеспечивает точное центрирование вала, удобное фланцевое крепление к монтажной плите и необходимую жёсткость при работе в составе узла линейного перемещения.
- Корпус опоры из стали с фланцевым креплением к станине или плите.
- Внутренний диаметр под вал ШВП: 10 мм.
- Установленный подшипник: 6000ZZ (радиальный шариковый, закрытого исполнения).

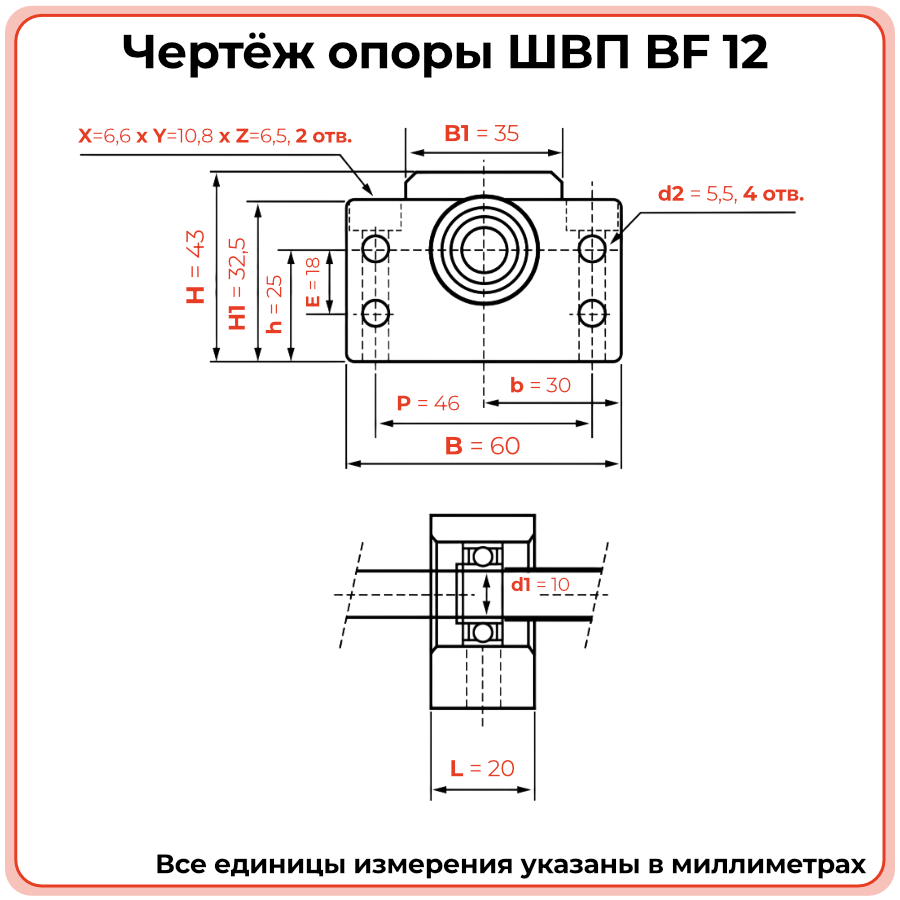

- Высота крепёжной площадки H1: 32,5 мм; высота отверстия под шляпку крепежа X: 6,6 мм.
- Длина верхней площадки B1: 35 мм; длина корпуса B: 60 мм.
- Ширина корпуса без фланца L: 20 мм.
- Диаметры крепёжных отверстий: d2 5,5 мм, Z 6,5 мм, диаметр отверстия под шляпку Y 10,8 мм.
Размерный ряд серии BF
Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии BF TECHNIX согласно файлу характеристик. Текущий товар BF12TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе узла шарико-винтовой передачи опора BF12TECHNIX выполняет функции радиальной поддержки свободного конца винта и стабилизации его вращения. Геометрия корпуса и подшипник 6000ZZ согласованы с типоразмером ШВП 1605, что обеспечивает корректную посадку вала и надёжную работу узла при типовых нагрузках.
- Серия: BF, фланцевая опора свободного конца.
- Типоразмер ШВП: 1605.
- Внутренний диаметр d: 10 мм.
- Подшипник: 6000ZZ (радиальный шариковый, закрытого исполнения).
- Способ крепления: фланцевый, монтаж к плите или станине.
- Высота крепёжной площадки H1: 32,5 мм; длина корпуса B: 60 мм; ширина корпуса L: 20 мм.
- Длина верхней площадки B1: 35 мм; межцентровое расстояние E: 18 мм.
- Крепёжные отверстия: диаметр d2 5,5 мм, диаметр Z 6,5 мм, диаметр отверстия под шляпку Y 10,8 мм.
- Рекомендуется обеспечивать точную соосность опор BF и BK, защищать узел от загрязнений и контролировать состояние подшипника в регламентные сроки.
Применяемость
Опора ШВП BF12TECHNIX применяется в приводах линейного перемещения с винтами ШВП диаметром 10 мм, где требуется компактное решение с достаточной жёсткостью и ресурсом. Такое исполнение характерно для станков с ЧПУ малого и среднего формата, линейных модулей, позиционирующих столов и автоматизированных линий с умеренными нагрузками.
- Оси линейного перемещения в компактных станках с ЧПУ.
- Линейные модули и координатные столы.
- Автоматизированные приводы подачи и позиционирования.
- Небольшие сборочные и упаковочные линии на базе ШВП 1605.
- Системы точного перемещения, где важны стабильность хода и повторяемость позиций.
Аналоги
По функциональному назначению и посадочным параметрам опора BF12TECHNIX сопоставима с типовыми фланцевыми опорами свободного конца для винтов ШВП диаметром 10 мм. На рынке доступны решения разных брендов, однако при подборе аналога необходимо сверять типоразмер, подшипник и геометрию корпуса.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
-
Чем BF12TECHNIX отличается от BF10TECHNIX?
BF12TECHNIX рассчитана на винт ШВП диаметром 10 мм и типоразмер 1605, тогда как BF10TECHNIX работает с винтом 8 мм и типоразмером 1204. Соответственно отличаются внутренний диаметр, тип подшипника и область применения по нагрузкам. -
Можно ли использовать BF12TECHNIX с другим типоразмером ШВП?
Опора рассчитана на работу с винтом ШВП типоразмера 1605. Использование с винтами другого диаметра или исполнения возможно только при совпадении посадочных размеров и параметров нагрузки, что требует отдельной проверки. -
Когда требуется замена опоры BF12?
Замена рекомендуется при появлении люфта, шума, вибраций, перегрева корпуса или видимых повреждений посадочных поверхностей, а также при износе подшипника 6000ZZ. -
Можно ли заменить только подшипник в опоре BF12TECHNIX?
При отсутствии повреждений корпуса и посадочных мест допускается замена подшипника 6000ZZ на новый с аналогичными параметрами. Монтаж должен выполняться аккуратно, без деформации корпуса. -
Какие требования к эксплуатации опоры BF12TECHNIX?
Важно обеспечивать точную соосность узла, защищать опору от абразивной пыли и стружки, не допускать ударных нагрузок и периодически контролировать состояние подшипника в составе узла ШВП.
