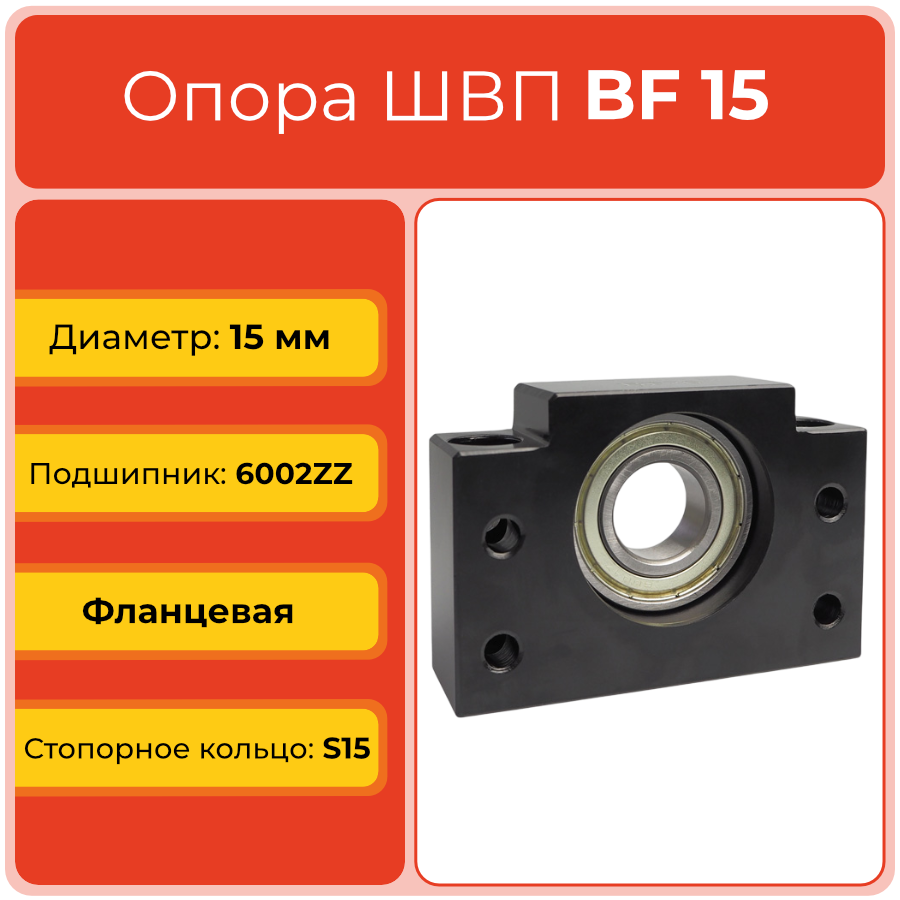

Опора ШВП BF15 (диаметр 15 мм) фланцевая C7 в Санкт-Петербурге

О товаре

Опора ШВП BF15TECHNIX — фланцевая подшипниковая опора свободного конца шарико-винтовой передачи для винта диаметром 15 мм (типоразмер 2005), предназначенная для применения в приводах линейного перемещения среднего класса. Узел обеспечивает радиальную поддержку винта, уменьшает вибрации и повышает стабильность работы систем подачи в станках с ЧПУ и оборудовании промышленной автоматизации.

Расшифровка артикула

Обозначение BF15TECHNIX отражает серию опоры, диаметр обслуживаемого винта ШВП и исполнение производителя. Корректная расшифровка артикула упрощает подбор опорных узлов и минимизирует риск ошибок при заказе и сборке линейного привода.

• BF — серия фланцевых плавающих опор свободного конца винта ШВП.
• 15 — исполнение для винта шарико-винтовой передачи с внутренним диаметром 15 мм, соответствующее типоразмеру 2005.
• TECHNIX — каталожное исполнение под торговой маркой TECHNIX для промышленного применения.

Полное обозначение BF15TECHNIX позволяет однозначно идентифицировать опору в линейке BF и подобрать её для работы с винтами ШВП диаметром 15 мм и шагом 5 мм.

Конструкция и устройство

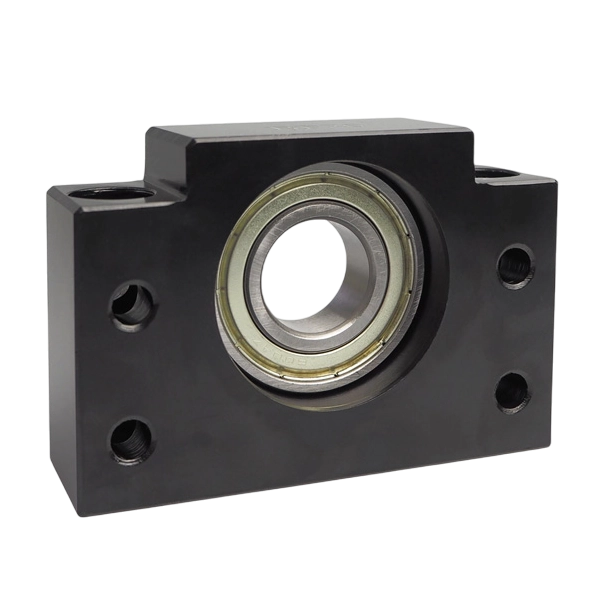

Опора BF15TECHNIX представляет собой стальной корпус фланцевого типа с посадочным местом под радиальный шариковый подшипник 6002ZZ и отверстием под хвостовик винта ШВП диаметром 15 мм. Конструкция обеспечивает точное центрирование вала, устойчивое крепление к монтажной плите и необходимую жёсткость при работе в составе узла линейного перемещения с повышенными нагрузками.

• Корпус опоры из стали с фланцевым креплением к станине или опорной плите.
• Внутренний диаметр под вал ШВП: 15 мм.
• Установленный подшипник: 6002ZZ (радиальный шариковый, закрытого исполнения).

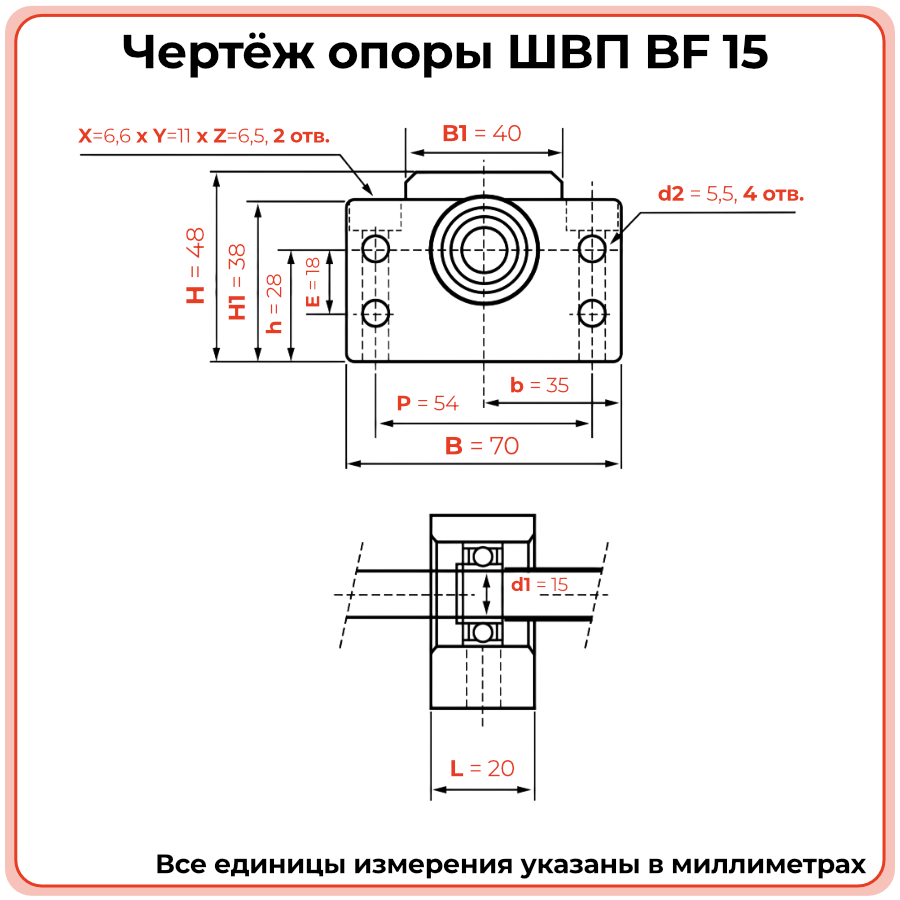

• Высота крепёжной площадки H1: 38 мм; высота отверстия под шляпку крепежа X: 6,6 мм.
• Длина верхней площадки B1: 40 мм; длина корпуса B: 70 мм.
• Ширина корпуса без фланца L: 20 мм.
• Диаметры крепёжных отверстий: d2 5,5 мм, Z 6,5 мм, диаметр отверстия под шляпку Y 11 мм.

Размерный ряд серии BF

Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии BF TECHNIX согласно файлу характеристик. Текущий товар BF15TECHNIX выделен.

Технические параметры и условия эксплуатации

В составе узла шарико-винтовой передачи опора BF15TECHNIX выполняет функции радиальной поддержки свободного конца винта и стабилизации его вращения при увеличенных нагрузках по сравнению с меньшими типоразмерами. Геометрия корпуса и подшипник 6002ZZ согласованы с типоразмером ШВП 2005, что обеспечивает корректную посадку вала и надёжную работу узла.

• Серия: BF, фланцевая опора свободного конца.
• Типоразмер ШВП: 2005.
• Внутренний диаметр d: 15 мм.
• Подшипник: 6002ZZ (радиальный шариковый, закрытого исполнения).
• Способ крепления: фланцевый, монтаж к плите или станине.
• Высота крепёжной площадки H1: 38 мм; длина корпуса B: 70 мм; ширина корпуса L: 20 мм.
• Длина верхней площадки B1: 40 мм; межцентровое расстояние E: 18 мм.
• Крепёжные отверстия: диаметр d2 5,5 мм, диаметр Z 6,5 мм, диаметр отверстия под шляпку Y 11 мм.
• Рекомендуется обеспечивать точную соосность опор BF и BK, защищать узел от загрязнений и регулярно контролировать состояние подшипника при интенсивной эксплуатации.

Применяемость

Опора ШВП BF15TECHNIX применяется в приводах линейного перемещения с винтами ШВП диаметром 15 мм, где требуется повышенная жёсткость и ресурс по сравнению с более компактными типоразмерами. Такое исполнение характерно для станков с ЧПУ среднего размера, линейных модулей с повышенной нагрузкой, портальных систем и автоматизированных линий.

• Оси линейного перемещения станков с ЧПУ среднего класса.
• Линейные модули и портальные системы с винтами 2005.
• Приводы подачи в металлообрабатывающем и деревообрабатывающем оборудовании.
• Автоматизированные сборочные, упаковочные и транспортные линии.
• Системы, где требуется сочетание точности, ресурса и компактности опорного узла.

Аналоги

По функциональному назначению и посадочным параметрам опора BF15TECHNIX сопоставима с типовыми фланцевыми опорами свободного конца для винтов ШВП диаметром 15 мм. На рынке доступны решения разных производителей, однако при подборе аналога необходимо сверять типоразмер, подшипник и геометрию корпуса.

Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.

Часто задаваемые вопросы

• Чем BF15TECHNIX отличается от BF12TECHNIX?
  BF15TECHNIX рассчитана на винт ШВП диаметром 15 мм и типоразмер 2005, в то время как BF12TECHNIX применяется с винтами 10 мм и типоразмером 1605. Соответственно отличаются внутренний диаметр, тип подшипника и допустимые нагрузки.
• Можно ли использовать BF15TECHNIX с винтами другого диаметра?
  Опора рассчитана на работу с винтами ШВП диаметром 15 мм. Использование с другими диаметрами возможно только при совпадении посадочных размеров и параметров нагрузки, что требует отдельной проверки по каталогам.
• Когда требуется замена опоры BF15TECHNIX?
  Замена рекомендуется при появлении люфта, шума, вибраций, перегрева корпуса или обнаружении повреждений посадочных поверхностей, а также при износе подшипника 6002ZZ.
• Можно ли заменить только подшипник в опоре BF15?
  При отсутствии деформаций корпуса и посадочных мест допускается замена подшипника 6002ZZ на новый с аналогичными характеристиками. Монтаж следует выполнять аккуратно, с соблюдением допусков.
• Какие требования к эксплуатации опоры BF15TECHNIX?
  Важно обеспечить соосность опор BF и BK, защищать узел от пыли и стружки, не допускать ударных нагрузок и регулярно контролировать состояние подшипника и крепёжных соединений.
