О товаре

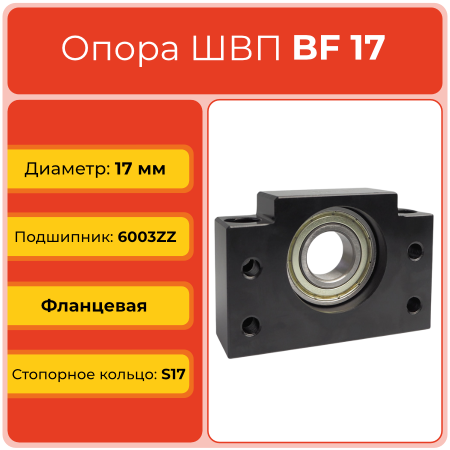

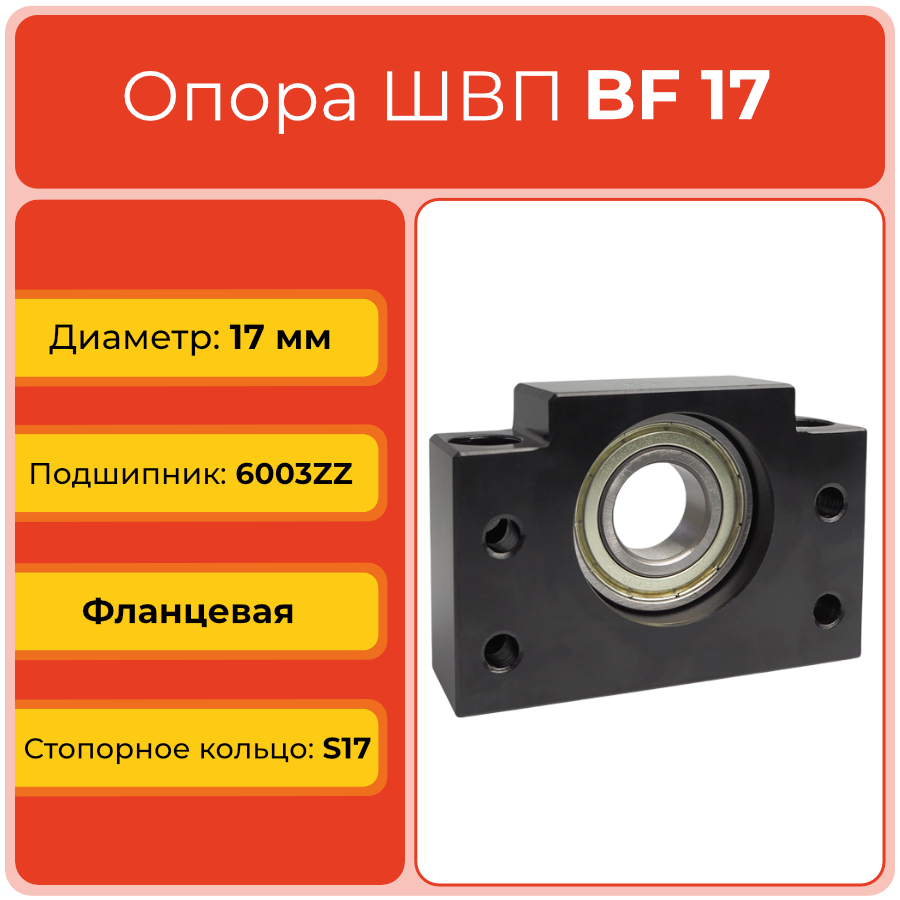

Опора ШВП BF17TECHNIX — фланцевая подшипниковая опора свободного конца шарико-винтовой передачи для винта диаметром 17 мм (типоразмер 2505), предназначенная для применения в приводах линейного перемещения с повышенными требованиями к жёсткости и ресурсу. Узел обеспечивает радиальную поддержку винта, снижает вибрации и обеспечивает стабильную работу систем подачи в станках с ЧПУ и оборудовании промышленной автоматизации.
Опора BF17TECHNIX относится к серии BF и используется как плавающая опора свободного конца ШВП в паре с фиксированной опорой серии BK соответствующего типоразмера. Такое сочетание позволяет компенсировать тепловое удлинение винта, снижать нагрузки на подшипники и обеспечивать стабильную геометрию узла линейного перемещения.
Расшифровка артикула
Обозначение BF17TECHNIX отражает серию опоры, диаметр обслуживаемого винта ШВП и исполнение производителя. Корректная расшифровка артикула облегчает подбор опорных узлов и снижает риск ошибок при выборе комплектующих для линейного привода.
- BF — серия фланцевых плавающих опор свободного конца винта ШВП.
- 17 — исполнение для винта шарико-винтовой передачи с внутренним диаметром 17 мм, соответствующее типоразмеру 2505.
- TECHNIX — каталожное исполнение под торговой маркой TECHNIX для промышленного применения.
Полное обозначение BF17TECHNIX позволяет однозначно идентифицировать опору в линейке BF и подобрать её для работы с винтами ШВП диаметром 17 мм и шагом 5 мм.
Конструкция и устройство

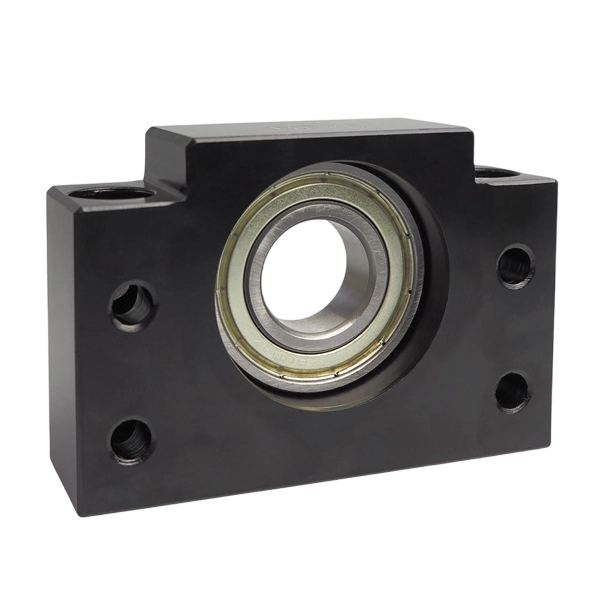

Опора BF17TECHNIX представляет собой усиленный стальной корпус фланцевого типа с посадочным местом под радиальный шариковый подшипник 6203ZZ и отверстием под хвостовик винта ШВП диаметром 17 мм. Конструкция корпуса обеспечивает повышенную высоту крепёжной площадки, увеличенную жёсткость и точное центрирование вала в узлах линейного перемещения.
- Корпус опоры из стали с фланцевым креплением к станине или опорной плите.
- Внутренний диаметр под вал ШВП: 17 мм.
- Установленный подшипник: 6203ZZ (радиальный шариковый, закрытого исполнения).

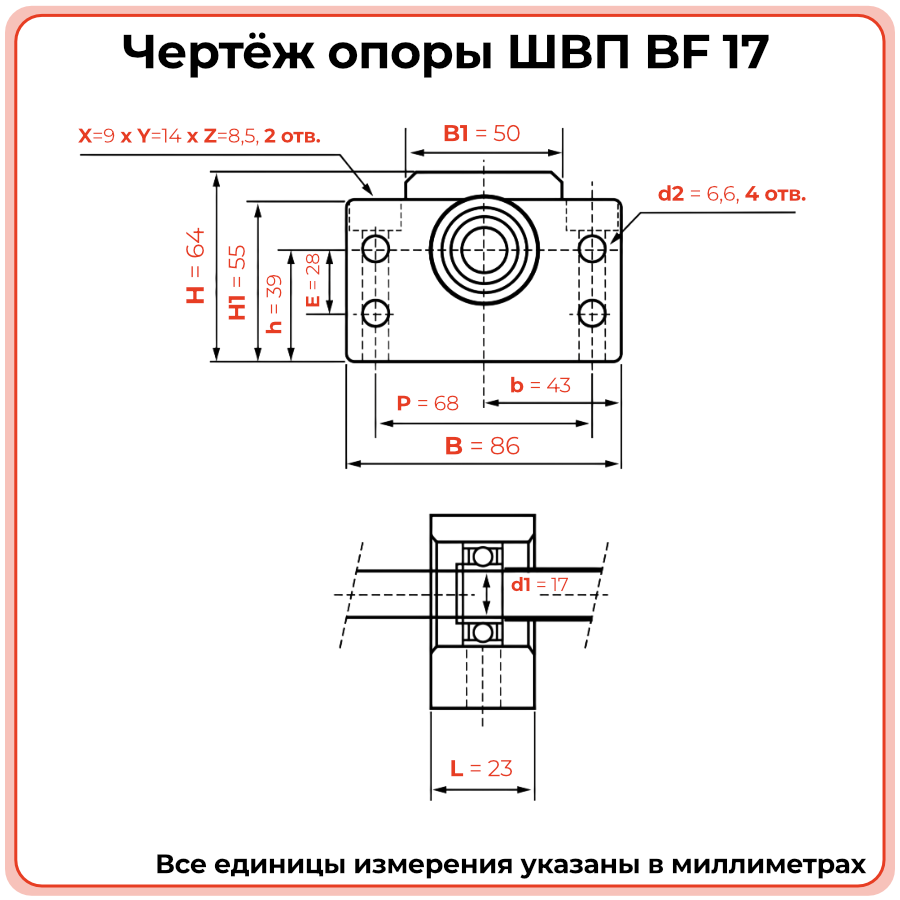

- Высота крепёжной площадки H1: 55 мм; высота отверстия под шляпку крепежа X: 9 мм.
- Длина верхней площадки B1: 50 мм; длина корпуса B: 86 мм.
- Ширина корпуса без фланца L: 23 мм.
- Диаметры крепёжных отверстий: d2 6,6 мм, Z 8,5 мм, диаметр отверстия под шляпку Y 14 мм.
Размерный ряд серии BF
Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии BF TECHNIX согласно файлу характеристик. Текущий товар BF17TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе узла шарико-винтовой передачи опора BF17TECHNIX выполняет функции радиальной поддержки свободного конца винта и стабилизации его вращения при повышенных эксплуатационных нагрузках. Геометрия корпуса и подшипник 6203ZZ согласованы с типоразмером ШВП 2505, что обеспечивает корректную посадку и долговечную работу узла при условии правильного монтажа и обслуживания.
- Серия: BF, фланцевая опора свободного конца.
- Типоразмер ШВП: 2505.
- Внутренний диаметр d: 17 мм.
- Подшипник: 6203ZZ (радиальный шариковый, закрытого исполнения).
- Способ крепления: фланцевый, монтаж к плите или станине.
- Высота крепёжной площадки H1: 55 мм; длина корпуса B: 86 мм; ширина корпуса L: 23 мм.
- Длина верхней площадки B1: 50 мм; межцентровое расстояние E: 28 мм.
- Крепёжные отверстия: диаметр d2 6,6 мм, диаметр Z 8,5 мм, диаметр отверстия под шляпку Y 14 мм.
- Рекомендуется обеспечивать точную соосность опор, защищать узел от абразивных загрязнений и регулярно контролировать состояние подшипника при интенсивной работе привода.
Применяемость
Опора ШВП BF17TECHNIX применяется в приводах линейного перемещения с винтами ШВП диаметром 17 мм, где важны повышенная жёсткость и ресурс узла по сравнению с меньшими типоразмерами серии BF. Такое исполнение характерно для станков с ЧПУ, линейных модулей, портальных систем и автоматизированных линий, работающих при значительных рабочих нагрузках.
- Оси линейного перемещения станков с ЧПУ и портальных комплексов.
- Линейные модули и приводы подачи на базе винтов 2505.
- Автоматизированные производственные линии с непрерывным циклом работы.
- Механизмы, где требуется высокая стабильность хода и жёсткость узла ШВП.
- Приводы промышленной автоматики с увеличенными нагрузками на свободный конец винта.
Аналоги
По функциональному назначению и посадочным параметрам опора BF17TECHNIX сопоставима с типовыми фланцевыми опорами свободного конца для винтов ШВП диаметром 17 мм. На рынке представлены решения разных производителей, но при подборе аналога необходимо сверять типоразмер, подшипник и геометрию корпуса.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
-
Чем BF17TECHNIX отличается от BF15TECHNIX и BF20TECHNIX?
BF17TECHNIX рассчитана на винт ШВП диаметром 17 мм и типоразмер 2505, занимая промежуточное положение между BF15TECHNIX (15 мм, 2005) и BF20TECHNIX (20 мм, 2505) по диаметру и допустимым нагрузкам. -
Можно ли использовать BF17TECHNIX с винтом другого диаметра?
Опора рассчитана на винт ШВП диаметром 17 мм. Использование с иными диаметрами возможно только при полном совпадении посадочных размеров и параметров нагрузки, что требует отдельной технической проверки. -
Когда требуется замена опоры BF17TECHNIX?
Замена рекомендуется при появлении люфта, шума, вибраций, перегрева корпуса или обнаружении повреждений посадочных поверхностей и подшипника 6203ZZ. -
Можно ли заменить только подшипник в опоре BF17?
При отсутствии деформаций корпуса и посадочных мест допускается замена подшипника 6203ZZ на новый с аналогичными характеристиками и размерами, с аккуратным соблюдением технологии монтажа. -
Какие требования к эксплуатации опоры BF17TECHNIX?
Необходимо обеспечивать точную соосность опор, защищать узел от абразивной пыли и стружки, избегать ударных нагрузок и регулярно контролировать состояние подшипника и креплений при интенсивной работе привода.
