О товаре
Опора ШВП BF20TECHNIX — фланцевая подшипниковая опора свободного конца шарико-винтовой передачи для винта диаметром 20 мм (типоразмер 2505), рассчитанная на применение в приводах линейного перемещения с повышенными нагрузками. Узел обеспечивает радиальную поддержку винта, снижает вибрации и обеспечивает стабильную работу систем подачи в станках с ЧПУ и промышленной автоматике.
Опора BF20TECHNIX входит в серию BF и используется как плавающая опора свободного конца ШВП в сочетании с фиксированной опорой серии BK соответствующего типоразмера. Такая компоновка позволяет компенсировать тепловое удлинение винта, правильно распределять нагрузки на подшипники и поддерживать геометрию узла линейного перемещения на протяжении всего срока службы.
Расшифровка артикула
Обозначение BF20TECHNIX фиксирует серию опоры, диаметр обслуживаемого винта ШВП и исполнение производителя. Корректная расшифровка артикула облегчает подбор опор для линейных приводов и снижает вероятность ошибок при заказе и монтаже комплектующих.
- BF — серия фланцевых плавающих опор свободного конца винта ШВП.
- 20 — исполнение для винта шарико-винтовой передачи с внутренним диаметром 20 мм, соответствующее типоразмеру 2505.
- TECHNIX — каталожное исполнение под торговой маркой TECHNIX для промышленного применения.
Полное обозначение BF20TECHNIX позволяет однозначно идентифицировать опору в линейке BF и подобрать её для работы с винтами ШВП диаметром 20 мм и шагом 5 мм.
Конструкция и устройство

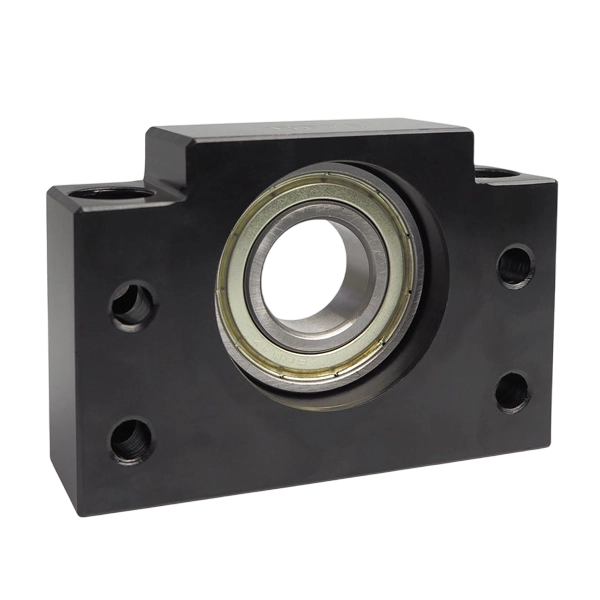

Опора BF20TECHNIX представляет собой усиленный стальной корпус фланцевого типа с посадочным местом под радиальный шариковый подшипник 6004ZZ и отверстием под хвостовик винта ШВП диаметром 20 мм. Конструкция корпуса обеспечивает надёжное фланцевое крепление к монтажной плите, повышенную жёсткость и точное центрирование вала при работе в составе узла линейного перемещения.
- Корпус опоры из стали с фланцевым креплением к станине или опорной плите.
- Внутренний диаметр под вал ШВП: 20 мм.
- Установленный подшипник: 6004ZZ (радиальный шариковый, закрытого исполнения).

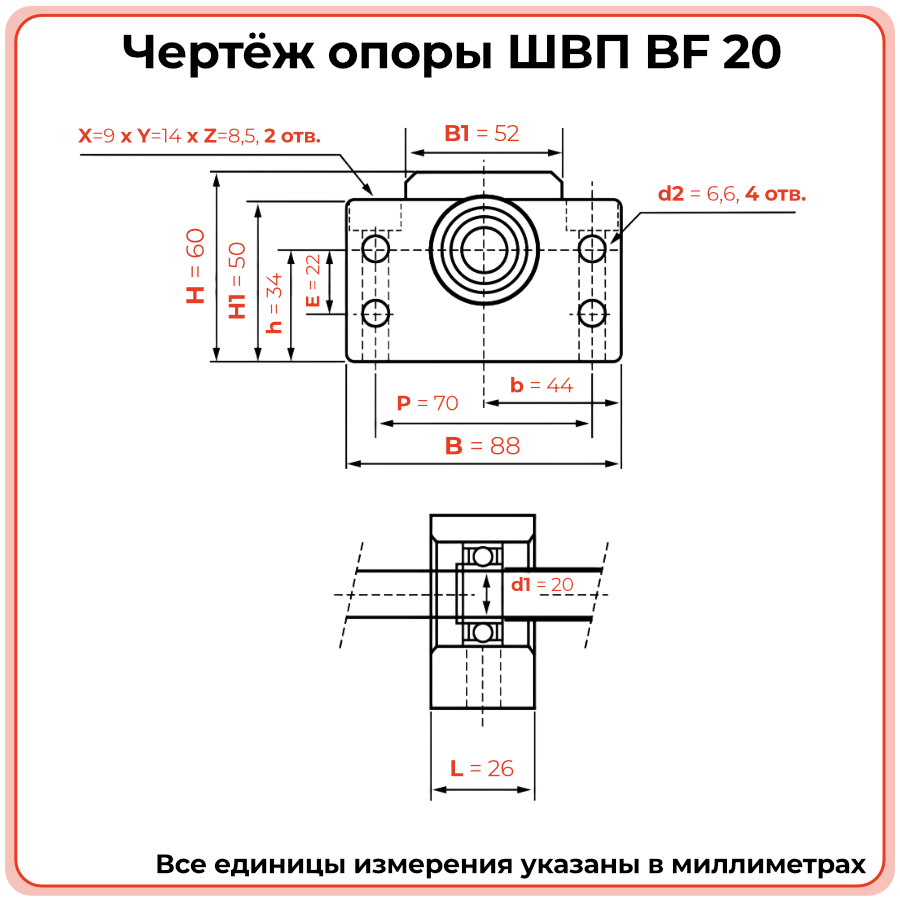

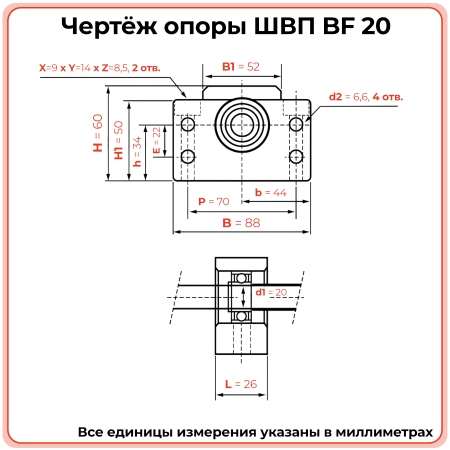

- Высота крепёжной площадки H1: 50 мм; высота отверстия под шляпку крепежа X: 9 мм.
- Длина верхней площадки B1: 52 мм; длина корпуса B: 88 мм.
- Ширина корпуса без фланца L: 26 мм.
- Диаметры крепёжных отверстий: d2 6,6 мм, Z 8,5 мм, диаметр отверстия под шляпку Y 14 мм.
Размерный ряд серии BF
Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии BF TECHNIX согласно файлу характеристик. Текущий товар BF20TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе узла шарико-винтовой передачи опора BF20TECHNIX выполняет функции радиальной поддержки свободного конца винта и стабилизации его вращения при значительных эксплуатационных нагрузках. Геометрия корпуса и подшипник 6004ZZ согласованы с типоразмером ШВП 2505, что обеспечивает корректную посадку вала и длительную работу узла при соблюдении требований по монтажу и обслуживанию.
- Серия: BF, фланцевая опора свободного конца.
- Типоразмер ШВП: 2505.
- Внутренний диаметр d: 20 мм.
- Подшипник: 6004ZZ (радиальный шариковый, закрытого исполнения).
- Способ крепления: фланцевый, монтаж к плите или станине.
- Высота крепёжной площадки H1: 50 мм; длина корпуса B: 88 мм; ширина корпуса L: 26 мм.
- Длина верхней площадки B1: 52 мм; межцентровое расстояние E: 22 мм.
- Крепёжные отверстия: диаметр d2 6,6 мм, диаметр Z 8,5 мм, диаметр отверстия под шляпку Y 14 мм.
- Рекомендуется обеспечивать точную соосность опор BF и BK, защищать узел от абразивных загрязнений, избегать ударных нагрузок и регулярно контролировать состояние подшипника при интенсивной эксплуатации.
Применяемость
Опора ШВП BF20TECHNIX применяется в приводах линейного перемещения с винтами ШВП диаметром 20 мм, где требуются высокая жёсткость, ресурс и стабильность работы узла при значительных нагрузках. Такое исполнение характерно для станков с ЧПУ, линейных модулей, портальных систем и автоматизированных линий, работающих в непрерывном или тяжёлом режиме.
- Оси линейного перемещения станков с ЧПУ среднего и крупного формата.
- Линейные модули и портальные системы с винтами 2505.
- Приводы подачи и позиционирования в металлообрабатывающем и деревообрабатывающем оборудовании.
- Автоматизированные сборочные, упаковочные и транспортные линии.
- Промышленные механизмы, где важны ресурс и точность узла ШВП при высоких нагрузках.
Аналоги
По функциональному назначению и посадочным параметрам опора BF20TECHNIX сопоставима с типовыми фланцевыми опорами свободного конца для винтов ШВП диаметром 20 мм. На рынке представлены решения разных производителей, однако при подборе аналога необходимо сверять типоразмер, применяемый подшипник и геометрию корпуса.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Чем BF20TECHNIX отличается от BF17TECHNIX?
BF20TECHNIX рассчитана на винт ШВП диаметром 20 мм при том же типоразмере 2505, что обеспечивает более высокий уровень допустимых нагрузок по сравнению с BF17TECHNIX, рассчитанной на вал 17 мм. - Можно ли использовать BF20TECHNIX с винтами другого типоразмера?
Опора рассчитана на работу с винтами ШВП типоразмера 2505 диаметром 20 мм. Применение с другими типоразмерами допустимо только при полном совпадении посадочных размеров и параметров нагрузки, что требует отдельной проверки. - Когда требуется замена опоры BF20?
Замена рекомендуется при появлении люфта, шумов, вибраций, заметного нагрева корпуса или обнаружении повреждений посадочных поверхностей и подшипника 6004ZZ. - Можно ли заменить только подшипник в опоре BF20TECHNIX?
При отсутствии деформаций корпуса и посадочных мест допускается замена подшипника 6004ZZ на новый с аналогичными параметрами. Монтаж следует выполнять аккуратно, соблюдая допуски и технологию посадки. - Какие требования к эксплуатации опоры BF20TECHNIX?
Необходимо обеспечивать точную соосность опор, защищать узел от абразивных загрязнений и стружки, избегать ударных нагрузок и регулярно контролировать состояние подшипника и крепёжных соединений, особенно при работе в тяжёлом режиме.
