О товаре

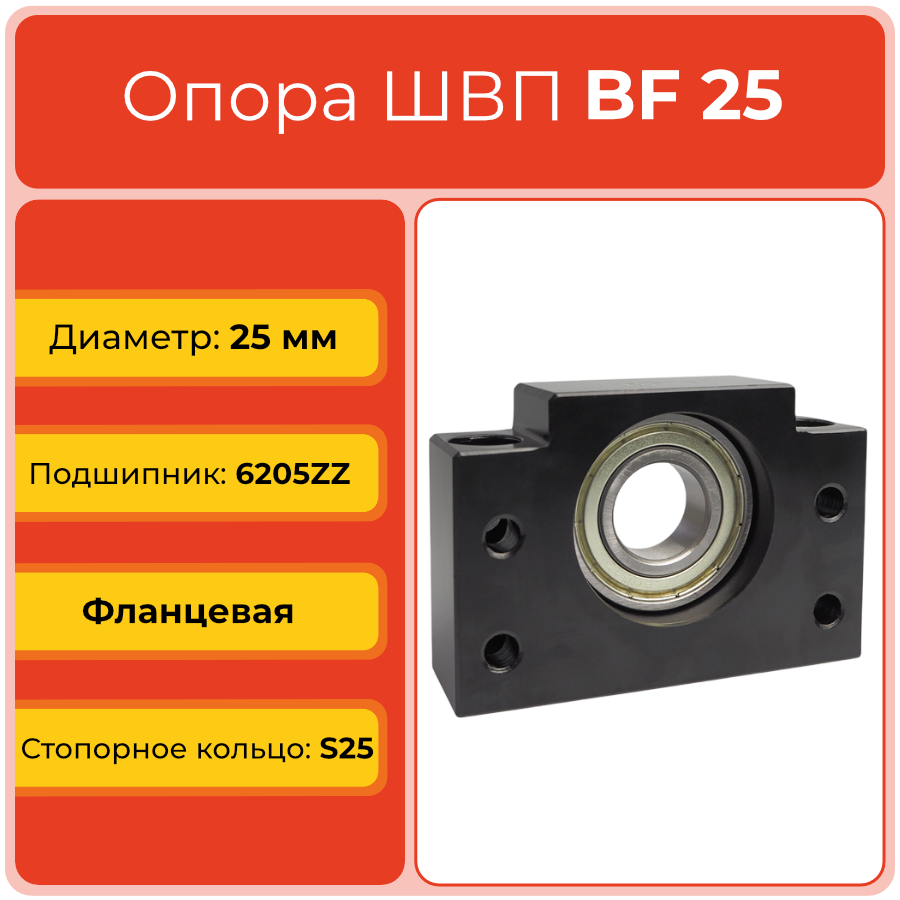

Опора ШВП BF25TECHNIX — фланцевая подшипниковая опора свободного конца шарико-винтовой передачи для винта диаметром 25 мм (типоразмер 3205), предназначенная для применения в приводах линейного перемещения с повышенными нагрузками. Узел обеспечивает радиальную поддержку винта, снижает вибрации и обеспечивает стабильную работу систем подачи в станках с ЧПУ, портальных системах и промышленной автоматике.
Опора BF25TECHNIX относится к серии BF и применяется как плавающая опора свободного конца ШВП совместно с фиксированной опорой серии BK соответствующего типоразмера. Такая компоновка позволяет компенсировать тепловое удлинение винта, правильно распределять нагрузки на подшипники и поддерживать геометрию узла линейного перемещения в тяжёлых режимах эксплуатации.
Расшифровка артикула
Обозначение BF25TECHNIX фиксирует серию опоры, диаметр обслуживаемого винта ШВП и исполнение производителя. Правильная расшифровка артикула помогает быстро подобрать опору в составе линейного привода и исключить ошибки при выборе и заказе комплектующих.
- BF — серия фланцевых плавающих опор свободного конца винта ШВП.
- 25 — исполнение для винта шарико-винтовой передачи с внутренним диаметром 25 мм, соответствующее типоразмеру 3205.
- TECHNIX — каталожное исполнение под торговой маркой TECHNIX для промышленного применения.
Полное обозначение BF25TECHNIX позволяет однозначно идентифицировать опору в линейке BF и подобрать её для работы с винтами ШВП диаметром 25 мм и шагом 5 мм.
Конструкция и устройство

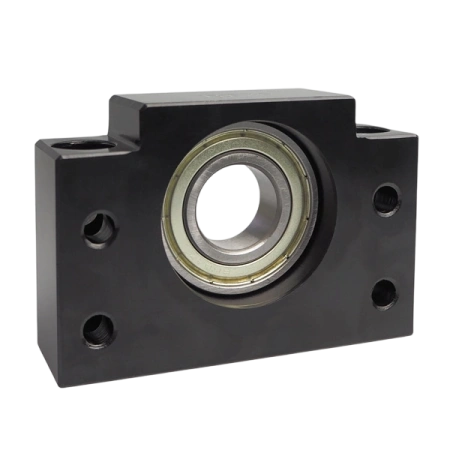

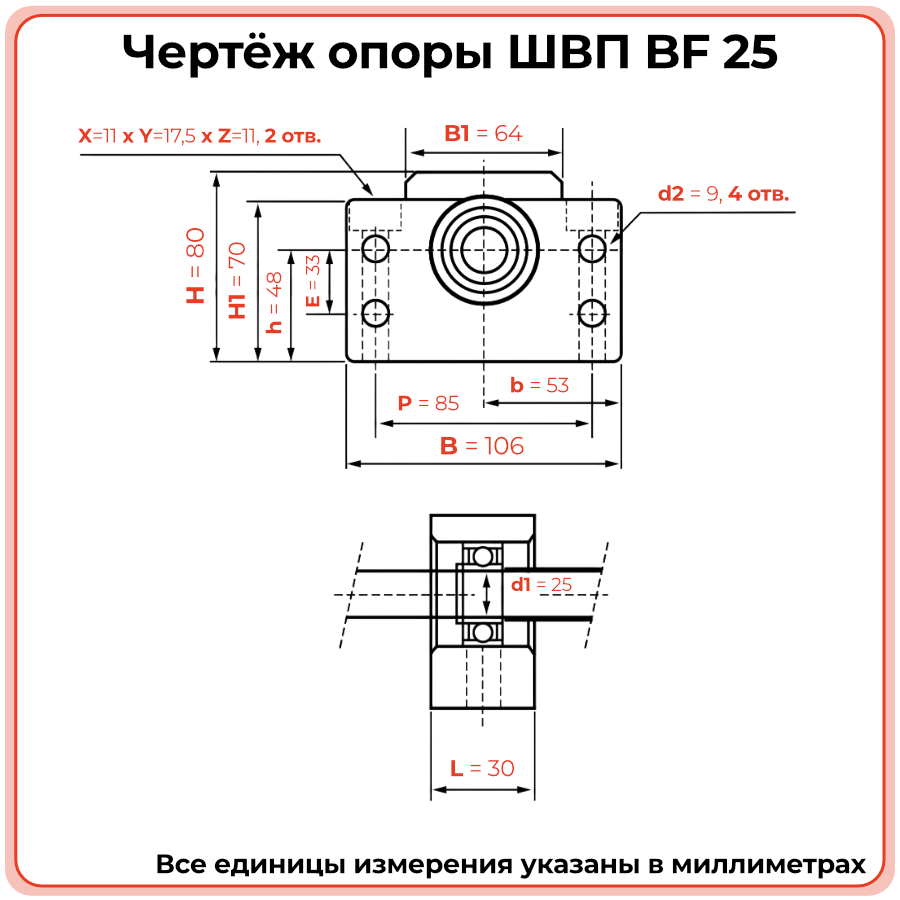

Опора BF25TECHNIX представляет собой массивный стальной корпус фланцевого типа с посадочным местом под радиальный шариковый подшипник 6205ZZ и отверстием под хвостовик винта ШВП диаметром 25 мм. Конструкция корпуса обеспечивает увеличенную высоту крепёжной площадки, высокую жёсткость и точное центрирование вала в узлах линейного перемещения с большими нагрузками.
- Стальной корпус опоры с фланцевым креплением к станине или опорной плите.
- Внутренний диаметр под вал ШВП: 25 мм.
- Установленный подшипник: 6205ZZ (радиальный шариковый, закрытого исполнения).
- Высота крепёжной площадки H1: 70 мм; высота отверстия под шляпку крепежа X: 11 мм.
- Длина верхней площадки B1: 64 мм; длина корпуса B: 106 мм.
- Ширина корпуса без фланца L: 30 мм.
- Диаметры крепёжных отверстий: d2 9 мм, Z 11 мм, диаметр отверстия под шляпку Y 17,5 мм.
Размерный ряд серии BF
Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии BF TECHNIX согласно файлу характеристик. Текущий товар BF25TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе узла шарико-винтовой передачи опора BF25TECHNIX выполняет функции радиальной поддержки свободного конца винта и стабилизации его вращения при высоких эксплуатационных нагрузках. Геометрия корпуса и подшипник 6205ZZ согласованы с типоразмером ШВП 3205, что обеспечивает корректную посадку вала и продолжительную работу узла при условии правильного монтажа и обслуживания.
- Серия: BF, фланцевая опора свободного конца.
- Типоразмер ШВП: 3205.
- Внутренний диаметр d: 25 мм.
- Подшипник: 6205ZZ (радиальный шариковый, закрытого исполнения).
- Способ крепления: фланцевый, монтаж к плите или станине.
- Высота крепёжной площадки H1: 70 мм; длина корпуса B: 106 мм; ширина корпуса L: 30 мм.
- Длина верхней площадки B1: 64 мм; межцентровое расстояние E: 33 мм.
- Крепёжные отверстия: диаметр d2 9 мм, диаметр Z 11 мм, диаметр отверстия под шляпку Y 17,5 мм.
- Рекомендуется обеспечивать точную соосность опор BF и BK, защищать узел от абразивных загрязнений и регулярно контролировать состояние подшипника и крепёжных элементов при работе в тяжёлых режимах.
Применяемость
Опора ШВП BF25TECHNIX применяется в приводах линейного перемещения с винтами ШВП диаметром 25 мм, где требуются высокая жёсткость, ресурс и устойчивость к значительным нагрузкам. Такое исполнение востребовано в станках с ЧПУ, тяжёлых линейных модулях, портальных системах и автоматизированных линиях с постоянной высокой нагрузкой.
- Оси линейного перемещения станков с ЧПУ повышенной мощности.
- Тяжёлые линейные модули и портальные системы на винтах 3205.
- Приводы подачи и позиционирования в металлообрабатывающем и деревообрабатывающем оборудовании.
- Автоматизированные производственные и транспортные линии с высокой нагрузкой.
- Промышленные механизмы, где требуется максимальная стабильность и ресурс узла ШВП.
Аналоги
По функциональному назначению и посадочным параметрам опора BF25TECHNIX сопоставима с типовыми фланцевыми опорами свободного конца для винтов ШВП диаметром 25 мм. На рынке представлены решения различных производителей, однако при подборе аналога необходимо сверять типоразмер, подшипник и геометрию корпуса.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
