О товаре

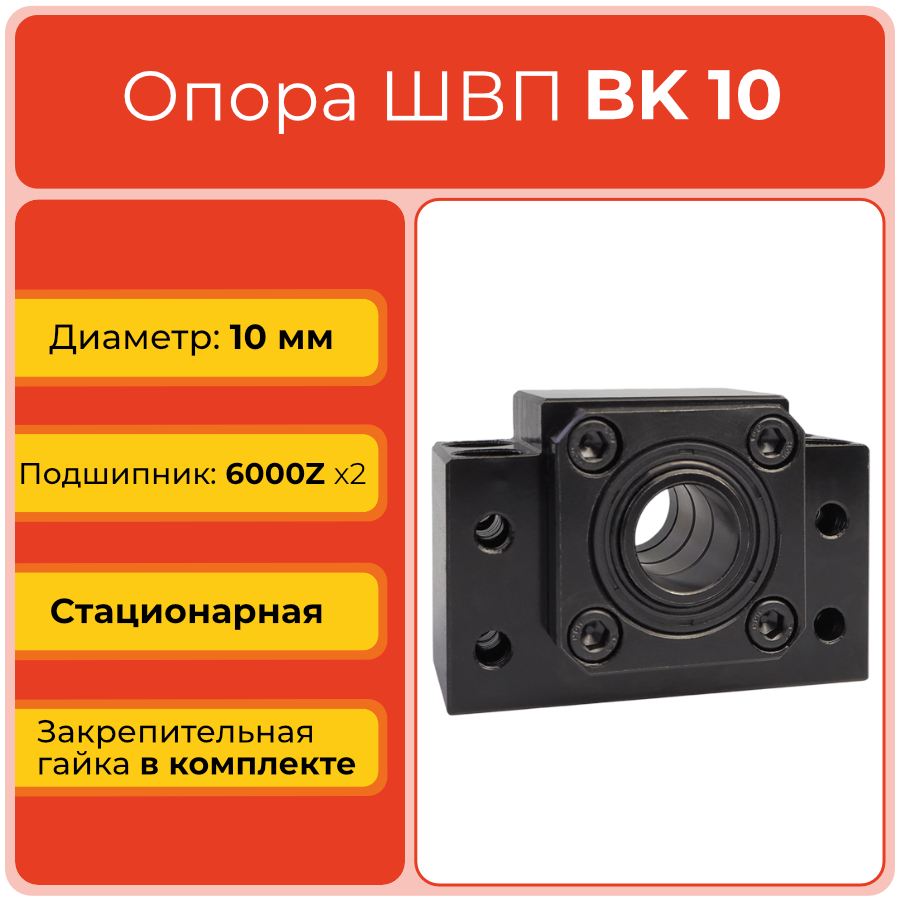

Опора ШВП BK10TECHNIX — стационарная подшипниковая опора для фиксированного конца шарико-винтовой передачи, предназначенная для жёсткой фиксации приводного винта диаметром 10 мм. Узел применяется в приводах линейного перемещения, станках с ЧПУ, координатных системах и промышленной автоматизации, где важны точность позиционирования, стабильность вращения и надёжность опорной схемы.
Опора BK10TECHNIX устанавливается со стороны привода и работает в паре с плавающей опорой BF10, формируя корректную схему установки винта ШВП. Внутренний подшипниковый узел с преднатягом воспринимает осевые нагрузки в обоих направлениях, снижает люфт и обеспечивает стабильную работу линейной оси в составе станочного и автоматизированного оборудования.
Расшифровка артикула
Обозначение BK10TECHNIX содержит информацию о типе опоры и посадочном размере под конец винта ШВП. Корректная расшифровка артикула помогает подобрать совместимую опору по диаметру обработанного конца винта, монтажным размерам и условиям эксплуатации узла.
- BK — стационарная фиксированная опора ШВП для приводного конца винта.
- 10 — типоразмер опоры под обработанный конец винта ШВП диаметром 10 мм.
Полное обозначение: BK10TECHNIX. При заказе необходимо учитывать тип опоры, диаметр конца винта, параметры крепления, тип узла и совместимость с ответной плавающей опорой BF10.
Конструкция и устройство

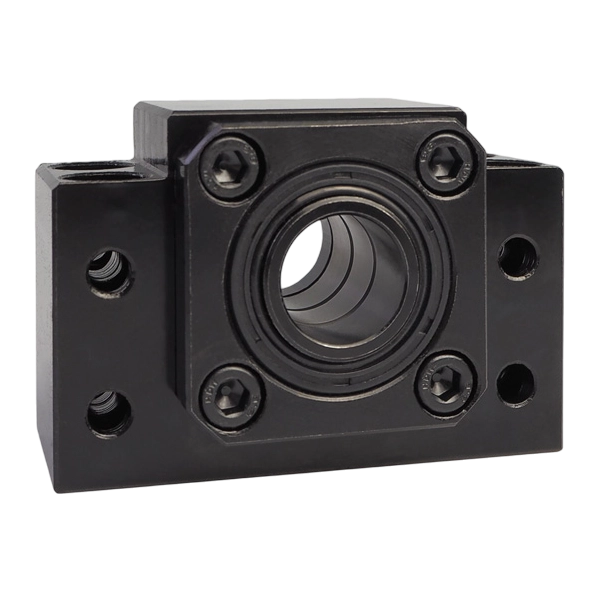

Опора BK10TECHNIX представляет собой корпусной узел прямоугольного типа с установленными внутри подшипниками, обеспечивающими точную фиксацию винта ШВП со стороны привода. Конструкция включает корпус, подшипниковый блок, посадочное место под обработанный конец винта диаметром 10 мм и элементы осевой фиксации. Такое исполнение обеспечивает жёсткость, снижение осевого люфта и стабильную работу винтовой передачи при длительной эксплуатации.
- Прецизионный корпус опоры гнездового типа с фланцевым креплением.
- Внутренний подшипниковый узел для восприятия радиальных и осевых нагрузок.
- Посадочное отверстие под обработанный конец винта ШВП диаметром 10 мм.
- Монтажные отверстия для крепления опоры к станине или опорной плите.
- Элементы фиксации конца винта, обеспечивающие преднатяг и устойчивость работы узла.
Размерный ряд серии BK
Ниже приведена таблица всех типоразмеров стационарных опор ШВП серии BK, представленных в ассортименте TECHNIX. Текущий товар BK10TECHNIX выделен.
Технические параметры и условия эксплуатации

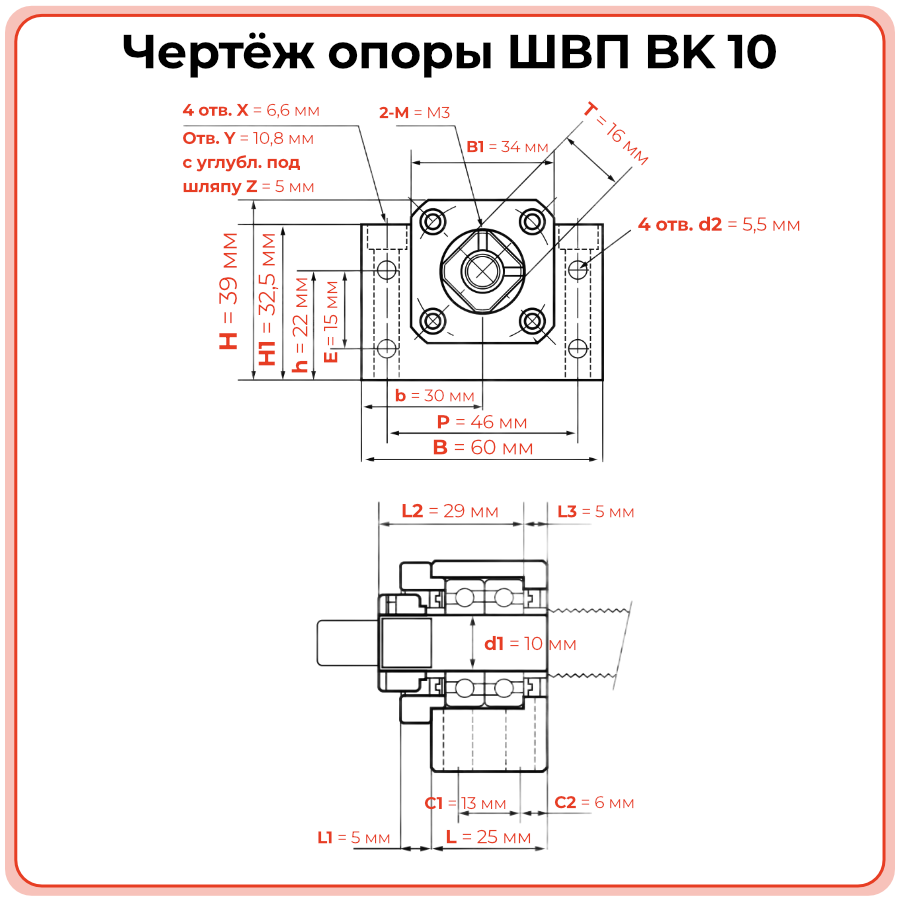

В составе узла ШВП опора BK10TECHNIX обеспечивает жёсткую фиксацию винта со стороны привода и формирует базовую точку осевого позиционирования. По распространённым каталогам для BK10 типовыми параметрами являются диаметр 10 мм, ширина корпуса 60 мм, толщина 25 мм и высота оси 22 мм, а также динамическая грузоподъёмность порядка 6080 N. Такое исполнение снижает люфт, повышает жёсткость кинематической схемы и положительно влияет на точность и повторяемость линейного перемещения.
- Тип опоры: стационарная, фиксированная.
- Диаметр конца винта: 10 мм.
- Габариты корпуса: 30x60x39 мм.
- Ширина B: 60 мм; толщина L: 25 мм; высота оси h1: 22 мм.
- Тип узла: фиксирующий подшипниковый узел с преднатягом.
- Условия эксплуатации: регулярная смазка, защита от абразивной пыли, стружки и влаги.
- Требования к монтажу: соосность с винтом ШВП и ответной опорой BF10, жёсткое крепление к основанию, корректная фиксация конца винта.
Применяемость
Опора ШВП BK10TECHNIX применяется в приводах линейного перемещения, где требуется надёжная фиксация винта малого диаметра, высокая жёсткость опорной схемы и стабильность позиционирования. Такие опоры используются в составе шарико-винтовых передач станков с ЧПУ, компактных координатных столов, линейных модулей, портальных систем и промышленного автоматизированного оборудования.
- Оси X/Y/Z компактных фрезерных, гравировальных и учебных станков с ЧПУ.
- Линейные модули и малогабаритные системы позиционирования.
- Приводы подачи кареток и столов в легком промышленном оборудовании.
- Автоматизированные узлы дозирования, перемещения и подачи заготовок.
- Измерительные, сборочные и лабораторные установки с прецизионным перемещением.
Аналоги
По типу исполнения опора BK10TECHNIX соответствует распространённым стационарным опорам фиксированного конца для шарико-винтовых передач. Ниже приведены возможные аналоги по серии BK10, которые необходимо дополнительно проверять по присоединительным размерам, типу подшипников, резьбе конца винта и допускаемым нагрузкам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Монтаж выполняется на обработанную опорную плоскость с обязательным обеспечением соосности с винтом и ответной опорой BF10. Конец винта диаметром 10 мм устанавливается в подшипниковый узел опоры, после чего фиксируется штатными элементами крепления и стопорной гайкой согласно конструкции узла.
Замена возможна только при совпадении посадочных и присоединительных размеров, диаметра и обработки конца винта, а также параметров фиксирующего узла. Перед установкой необходимо проверить каталожные размеры и схему монтажа конкретной модели.
Опора BK10 является фиксированной и воспринимает осевые нагрузки в обоих направлениях, формируя жёсткую базовую точку винта ШВП. Опора BF10 устанавливается на противоположном конце и служит для поддержания винта без жёсткой осевой фиксации.
О необходимости замены могут свидетельствовать рост люфта, повышенный шум, нагрев корпуса, ухудшение точности позиционирования и появление вибраций в приводе. В таких случаях рекомендуется проверить состояние подшипников и при необходимости заменить опору в сборе.
Для увеличения ресурса опорного узла необходимо соблюдать чистоту монтажа, защищать узел от пыли, стружки и влаги, а также контролировать состояние смазки и отсутствие перегрузок. При работе в тяжёлых условиях рекомендуется регулярная проверка состояния подшипников и крепёжных элементов.
