О товаре

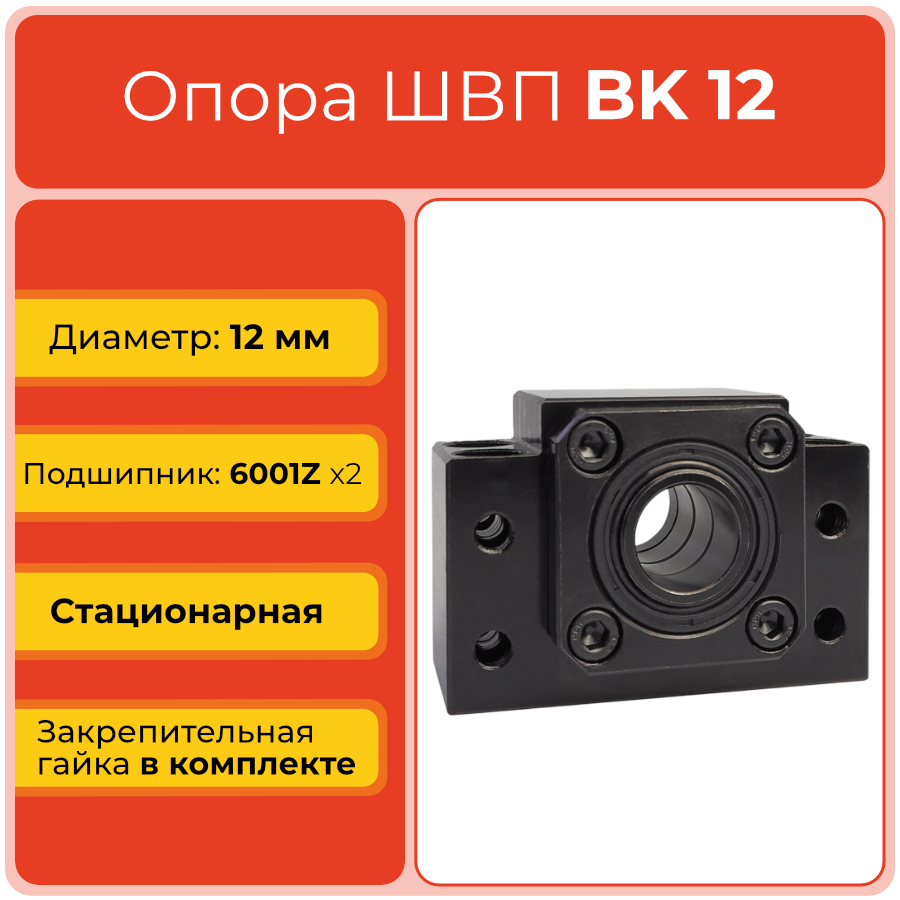

Опора ШВП BK12TECHNIX — стационарная подшипниковая опора гнездового типа для фиксированного конца шарико-винтовой передачи с диаметром конца винта 12 мм. Узел обеспечивает жёсткую фиксацию приводного винта, воспринимает осевые и радиальные нагрузки и применяется в приводах линейного перемещения, станках с ЧПУ, координатных системах и промышленной автоматизации.
Опора BK12TECHNIX устанавливается со стороны привода и работает в паре с плавающей опорой BF12, формируя корректную схему установки винта ШВП. Прецизионный корпус и подшипниковый узел с преднатягом снижают осевой люфт, повышают жёсткость узла и обеспечивают стабильную работу линейной оси в составе станочного и автоматизированного оборудования.
Расшифровка артикула
Обозначение BK12TECHNIX содержит информацию о типе опоры и посадочном размере под конец винта ШВП. Корректная расшифровка артикула помогает подобрать совместимую опору по диаметру обработанного конца винта, монтажным размерам и условиям эксплуатации узла.
- BK — стационарная фиксированная опора ШВП для приводного конца винта.
- 12 — типоразмер опоры под обработанный конец винта ШВП диаметром 12 мм.
Полное обозначение: BK12TECHNIX. При заказе необходимо учитывать тип опоры, диаметр конца винта, параметры крепления, тип узла и совместимость с ответной плавающей опорой BF12.
Конструкция и устройство

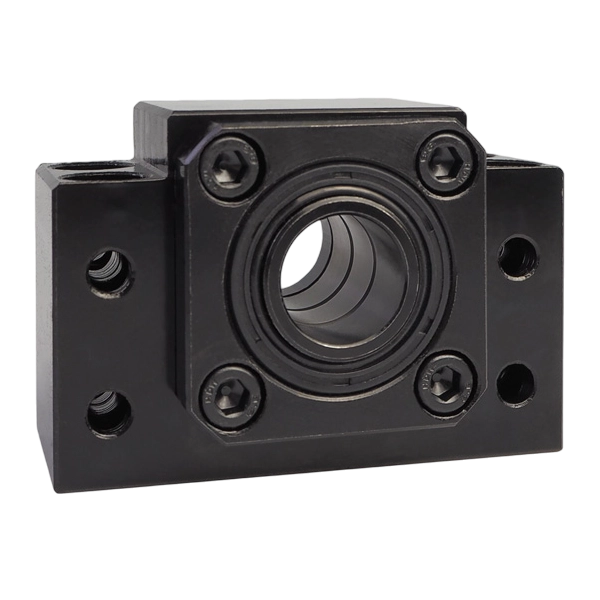

Опора BK12TECHNIX представляет собой корпусной узел прямоугольного типа с фланцевым креплением, внутри которого установлена пара подшипников, обеспечивающих фиксацию винта ШВП со стороны привода. Конструкция включает прецизионный стальной корпус, подшипниковый блок, посадочное место под обработанный конец винта диаметром 12 мм и элементы осевой фиксации. Такое исполнение обеспечивает жёсткость, снижение осевого люфта и устойчивую работу винтовой передачи при длительной эксплуатации.
- Прецизионный корпус гнездового типа с фланцевым креплением к основанию.
- Подшипниковый узел для восприятия радиальных и осевых нагрузок.
- Посадочное отверстие под обработанный конец винта ШВП диаметром 12 мм.
- Монтажные отверстия под крепёжные болты для установки на станину или плиту.
- Элементы фиксации и преднатяга винта, обеспечивающие устойчивость работы узла.
Размерный ряд серии BK
Ниже приведена таблица основных типоразмеров стационарных опор ШВП серии BK, применяемых с винтами TECHNIX. Текущий товар BK12TECHNIX выделен.
Технические параметры и условия эксплуатации

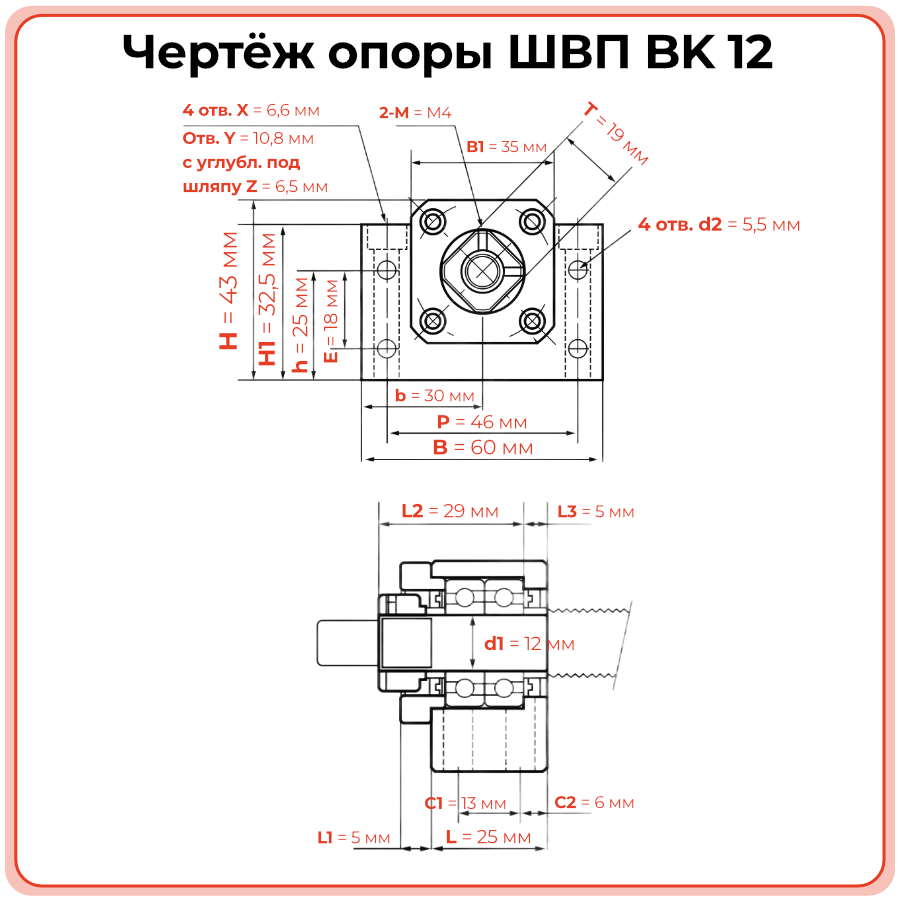

В составе узла ШВП опора BK12TECHNIX обеспечивает жёсткую фиксацию винта со стороны привода и формирует базовую точку осевого позиционирования. Для этого типоразмера характерны диаметр конца вала 12 мм, ширина корпуса 60 мм, высота опоры порядка 43 мм и расстояния до центра вала, обеспечивающие совместимость с типовыми схемами установки. Подшипниковый узел воспринимает осевые и радиальные нагрузки, снижает люфт и повышает жёсткость кинематической схемы, что положительно влияет на точность и повторяемость линейного перемещения.
- Тип опоры: стационарная, фиксированная.
- Диаметр конца винта: 12 мм.
- Габариты корпуса (типовые): ширина B 60 мм, высота H около 43 мм, толщина L 25 мм.
- Тип узла: фиксирующий подшипниковый узел с преднатягом.
- Условия эксплуатации: регулярная смазка, защита от абразивной пыли, стружки и влаги.
- Требования к монтажу: соосность с винтом ШВП и ответной опорой BF12, жёсткое крепление к основанию, корректная фиксация конца винта.
Применяемость
Опора ШВП BK12TECHNIX применяется в приводах линейного перемещения, где требуется надёжная фиксация винта среднего диаметра, высокая жёсткость опорной схемы и стабильность позиционирования. Такие опоры используются в составе шарико-винтовых передач станков с ЧПУ, координатных столов, линейных модулей, портальных систем и промышленного автоматизированного оборудования.
- Оси X/Y/Z фрезерных, гравировальных и фрезерно-сверлильных станков с ЧПУ.
- Линейные модули и системы позиционирования средней грузоподъёмности.
- Приводы подачи столов, суппортов и кареток в станочном оборудовании.
- Автоматизированные производственные и упаковочные линии с винтовыми приводами.
- Измерительные, сборочные и робототехнические установки с прецизионным перемещением.
Аналоги
По типу исполнения опора BK12TECHNIX соответствует распространённым стационарным опорам фиксированного конца для шарико-винтовых передач. Ниже приведены возможные аналоги по серии BK12, которые необходимо дополнительно проверять по присоединительным размерам, типу подшипников, резьбе конца винта и допускаемым нагрузкам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Монтаж выполняется на обработанную опорную плоскость с обязательным обеспечением соосности с винтом и ответной опорой BF12. Конец винта диаметром 12 мм устанавливается в подшипниковый узел опоры, после чего фиксируется штатными элементами крепления и стопорной гайкой согласно конструкции узла.
Замена возможна только при совпадении посадочных и присоединительных размеров, диаметра и обработки конца винта, а также параметров фиксирующего узла. Перед установкой необходимо проверить каталожные размеры и схему монтажа конкретной модели.
Опора BK12 является фиксированной и воспринимает осевые нагрузки в обоих направлениях, формируя жёсткую базовую точку винта ШВП. Опора BF12 устанавливается на противоположном конце и служит для поддержания винта без жёсткой осевой фиксации.
О необходимости замены могут свидетельствовать рост люфта, повышенный шум, нагрев корпуса, ухудшение точности позиционирования и появление вибраций в приводе. В таких случаях рекомендуется проверить состояние подшипников и при необходимости заменить опору в сборе.
Для увеличения ресурса опорного узла необходимо соблюдать чистоту монтажа, защищать узел от пыли, стружки и влаги, а также контролировать состояние смазки и отсутствие перегрузок. При работе в тяжёлых условиях рекомендуется регулярная проверка состояния подшипников и крепёжных элементов.
