О товаре
Опора ШВП BK15TECHNIX — стационарная подшипниковая опора гнездового типа для фиксированного конца шарико-винтовой передачи с диаметром конца винта 15 мм. Узел обеспечивает жёсткую фиксацию приводного винта, воспринимает осевые и радиальные нагрузки и применяется в приводах линейного перемещения, станках с ЧПУ, координатных системах и промышленной автоматизации.
Опора BK15TECHNIX устанавливается со стороны привода и работает в паре с плавающей опорой BF15, формируя корректную схему установки винта ШВП. Прецизионный стальной корпус и подшипниковый узел с преднатягом снижают осевой люфт, повышают жёсткость узла и обеспечивают стабильную работу линейной оси в составе станочного и автоматизированного оборудования.
Расшифровка артикула
Обозначение BK15TECHNIX содержит информацию о типе опоры и посадочном размере под конец винта ШВП. Корректная расшифровка артикула помогает подобрать совместимую опору по диаметру обработанного конца винта, монтажным размерам и условиям эксплуатации узла.
- BK — стационарная фиксированная опора ШВП для приводного конца винта.
- 15 — типоразмер опоры под обработанный конец винта ШВП диаметром 15 мм.
Полное обозначение: BK15TECHNIX. При заказе необходимо учитывать тип опоры, диаметр конца винта, параметры крепления, тип узла и совместимость с ответной плавающей опорой BF15.
Конструкция и устройство

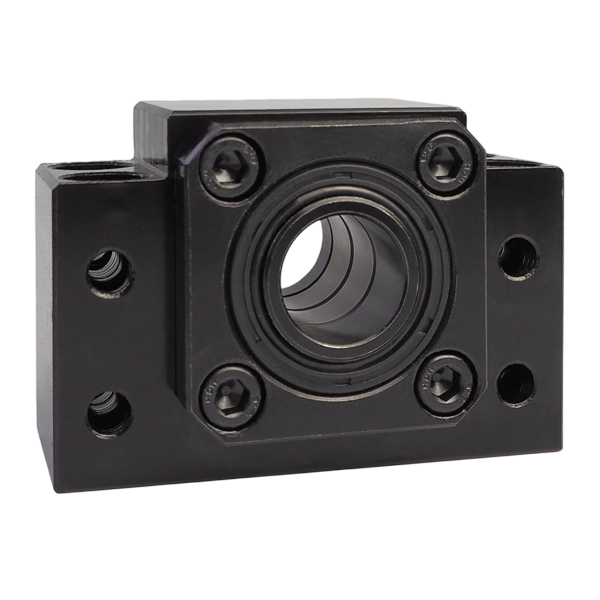

Опора BK15TECHNIX представляет собой корпусной узел прямоугольного типа с фланцевым креплением, внутри которого установлена пара подшипников, обеспечивающих фиксацию винта ШВП со стороны привода. Конструкция включает прецизионный стальной корпус, подшипниковый блок, посадочное место под обработанный конец винта диаметром 15 мм и элементы осевой фиксации. Такое исполнение обеспечивает жёсткость, снижение осевого люфта и устойчивую работу винтовой передачи при длительной эксплуатации.
- Прецизионный корпус гнездового типа с креплением параллельно монтажной плоскости.
- Подшипниковый узел для восприятия радиальных и осевых нагрузок.
- Посадочное отверстие под обработанный конец винта ШВП диаметром 15 мм.
- Монтажные отверстия под крепёжные болты для установки на станину или плиту.
- Элементы фиксации и преднатяга винта, обеспечивающие устойчивость работы узла.
Размерный ряд серии BK
Ниже приведена таблица основных типоразмеров стационарных опор ШВП серии BK, применяемых с винтами TECHNIX. Текущий товар BK15TECHNIX выделен.
Технические параметры и условия эксплуатации

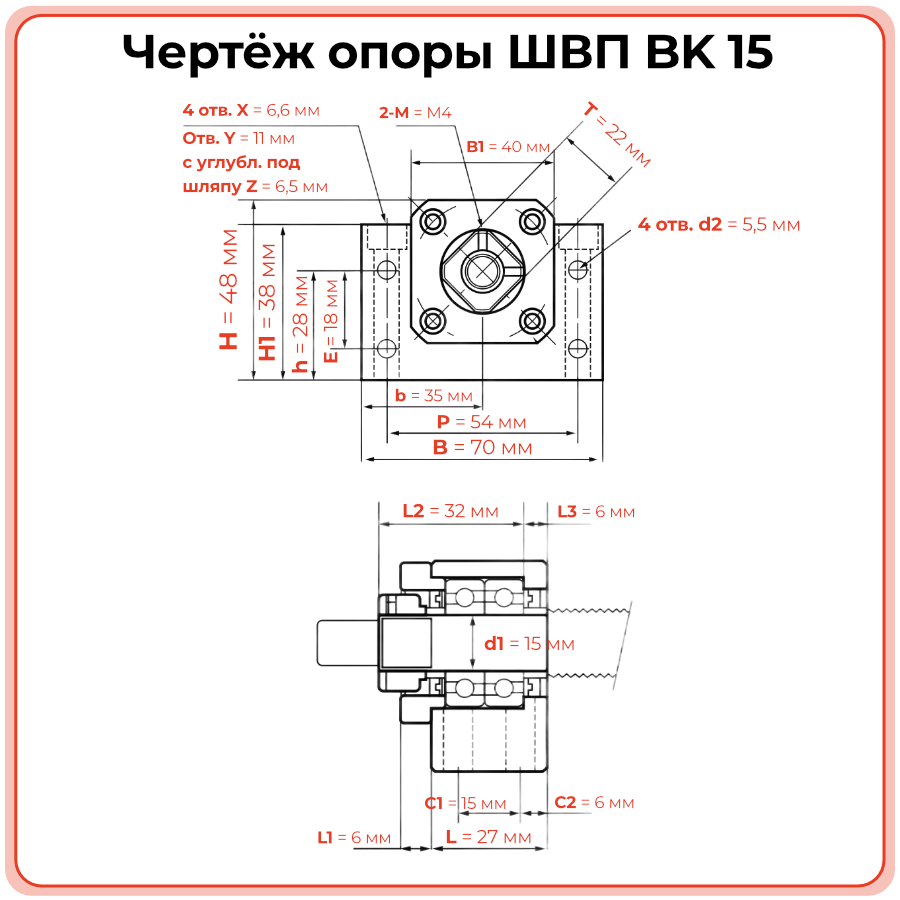

В составе узла ШВП опора BK15TECHNIX обеспечивает жёсткую фиксацию винта со стороны привода и формирует базовую точку осевого позиционирования. Для этого типоразмера характерны диаметр конца вала 15 мм, длина корпуса около 70 мм, высота порядка 48 мм и ширина 38 мм, что соответствует типовым размерам опор BK15 в промышленном исполнении. Подшипниковый узел воспринимает осевые и радиальные нагрузки, снижает люфт и повышает жёсткость кинематической схемы, что положительно влияет на точность и повторяемость линейного перемещения.
- Тип опоры: стационарная, фиксированная.
- Диаметр конца винта: 15 мм.
- Габариты корпуса (типовые): длина ~70 мм, высота ~48 мм, ширина ~38 мм.
- Тип узла: фиксирующий подшипниковый узел с преднатягом.
- Условия эксплуатации: регулярная смазка, защита от абразивной пыли, стружки и влаги.
- Требования к монтажу: соосность с винтом ШВП и ответной опорой BF15, жёсткое крепление к основанию, корректная фиксация конца винта.
Применяемость
Опора ШВП BK15TECHNIX применяется в приводах линейного перемещения, где требуется надёжная фиксация винта среднего диаметра, высокая жёсткость опорной схемы и стабильность позиционирования. Такие опоры используются в составе шарико-винтовых передач станков с ЧПУ, координатных столов, линейных модулей, портальных систем и промышленного автоматизированного оборудования.
- Оси X/Y/Z фрезерных, сверлильно-фрезерных и токарных станков с ЧПУ.
- Линейные модули и системы позиционирования с винтами диаметром 15 мм.
- Приводы подачи столов, суппортов и кареток в станочном оборудовании.
- Автоматизированные производственные и упаковочные линии с винтовыми приводами.
- Измерительные, сборочные и робототехнические установки с прецизионным перемещением.
Аналоги
По типу исполнения опора BK15TECHNIX соответствует распространённым стационарным опорам фиксированного конца для шарико-винтовых передач. Ниже приведены возможные аналоги по серии BK15, которые необходимо дополнительно проверять по присоединительным размерам, типу подшипников, резьбе конца винта и допускаемым нагрузкам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Монтаж выполняется на обработанную опорную плоскость с обязательным обеспечением соосности с винтом и ответной опорой BF15. Конец винта диаметром 15 мм устанавливается в подшипниковый узел опоры, после чего фиксируется штатными элементами крепления и стопорной гайкой согласно конструкции узла.
Замена возможна только при совпадении посадочных и присоединительных размеров, диаметра и обработки конца винта, а также параметров фиксирующего узла. Перед установкой необходимо проверить каталожные размеры и схему монтажа конкретной модели.
Опора BK15 является фиксированной и воспринимает осевые нагрузки в обоих направлениях, формируя жёсткую базовую точку винта ШВП. Опора BF15 устанавливается на противоположном конце и служит для поддержания винта без жёсткой осевой фиксации.
О необходимости замены могут свидетельствовать рост люфта, повышенный шум, нагрев корпуса, ухудшение точности позиционирования и появление вибраций в приводе. В таких случаях рекомендуется проверить состояние подшипников и при необходимости заменить опору в сборе.
Для увеличения ресурса опорного узла необходимо соблюдать чистоту монтажа, защищать узел от пыли, стружки и влаги, а также контролировать состояние смазки и отсутствие перегрузок. При работе в тяжёлых условиях рекомендуется регулярная проверка состояния подшипников и крепёжных элементов.
