О товаре

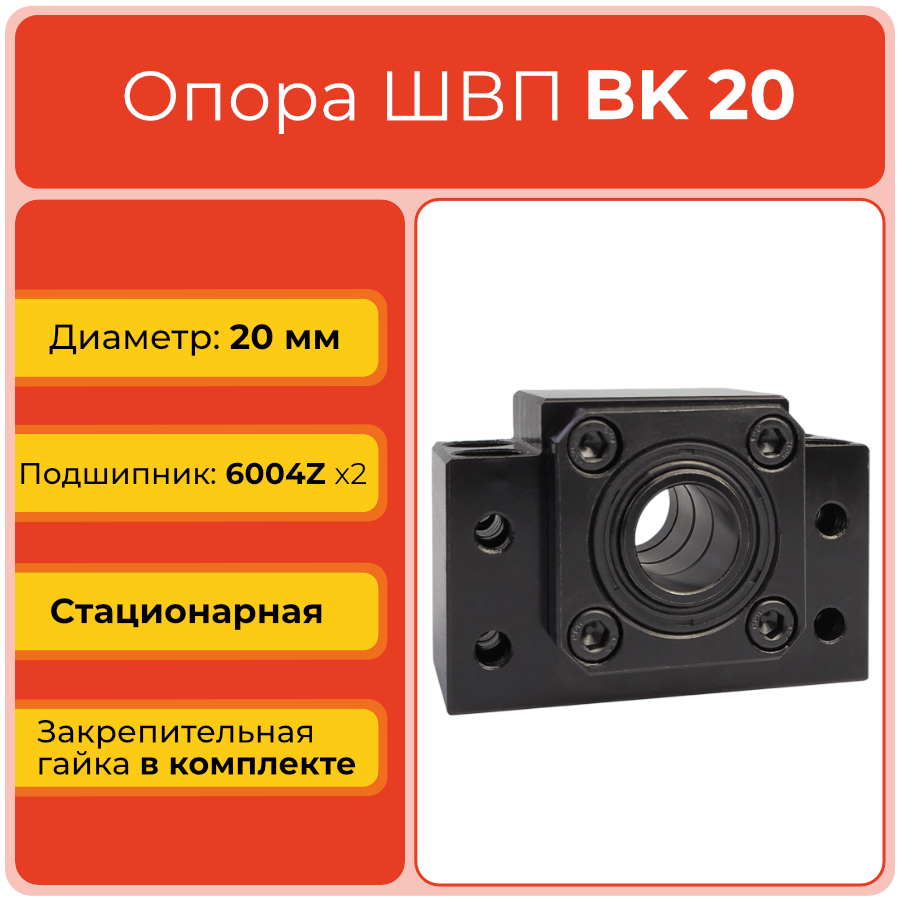

Опора ШВП BK20TECHNIX — стационарная подшипниковая опора гнездового типа для фиксированного конца шарико-винтовой передачи с диаметром конца винта 20 мм. Узел обеспечивает жёсткую фиксацию приводного винта, воспринимает осевые и радиальные нагрузки и применяется в приводах линейного перемещения, станках с ЧПУ, координатных системах и промышленной автоматизации.
Опора BK20TECHNIX устанавливается со стороны привода и работает в паре с плавающей опорой BF20, формируя корректную схему установки винта ШВП. Прецизионный стальной корпус и подшипниковый узел с преднатягом снижают осевой люфт, повышают жёсткость узла и обеспечивают стабильную работу линейной оси в составе станочного и автоматизированного оборудования.
Расшифровка артикула
Обозначение BK20TECHNIX содержит информацию о типе опоры и посадочном размере под конец винта ШВП. Корректная расшифровка артикула помогает подобрать совместимую опору по диаметру обработанного конца винта, монтажным размерам и условиям эксплуатации узла.
- BK — стационарная фиксированная опора ШВП для приводного конца винта.
- 20 — типоразмер опоры под обработанный конец винта ШВП диаметром 20 мм.
Полное обозначение: BK20TECHNIX. При заказе необходимо учитывать тип опоры, диаметр конца винта, параметры крепления, тип узла и совместимость с ответной плавающей опорой BF20.
Конструкция и устройство

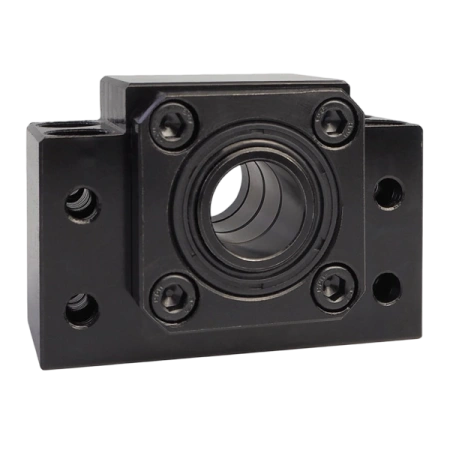

Опора BK20TECHNIX представляет собой корпусной узел прямоугольного типа с фланцевым креплением, внутри которого установлена пара подшипников, обеспечивающих фиксацию винта ШВП со стороны привода. Конструкция включает прецизионный стальной корпус, подшипниковый блок, посадочное место под обработанный конец винта диаметром 20 мм и элементы осевой фиксации. Такое исполнение обеспечивает жёсткость, снижение осевого люфта и устойчивую работу винтовой передачи при длительной эксплуатации.
- Прецизионный корпус гнездового типа с креплением параллельно монтажной плоскости.
- Подшипниковый узел для восприятия радиальных и осевых нагрузок.
- Посадочное отверстие под обработанный конец винта ШВП диаметром 20 мм.
- Монтажные отверстия под крепёжные болты для установки на станину или плиту.
- Элементы фиксации и преднатяга винта, обеспечивающие устойчивость работы узла.
Размерный ряд серии BK
Ниже приведена таблица основных типоразмеров стационарных опор ШВП серии BK, применяемых с винтами TECHNIX. Текущий товар BK20TECHNIX выделен.
Технические параметры и условия эксплуатации
Опора BK20TECHNIX обеспечивает жёсткую фиксацию винта со стороны привода, служит базовой точкой осевого позиционирования и рассчитана на работу в составе шарико-винтовых передач с винтами диаметром 20 мм. Габариты корпуса порядка 88×60×35 мм и высота оси около 44–60 мм соответствуют типовым параметрам фиксирующих опор BK20, обеспечивая совместимость с распространёнными схемами монтажа. Подшипниковый узел воспринимает значительные осевые и радиальные нагрузки и рассчитан на эксплуатацию в условиях вибраций и циклических нагрузок при соблюдении требований по смазке и защите от загрязнений.
- Тип опоры: стационарная, фиксированная, серия BK20.
- Диаметр конца винта: 20 мм.

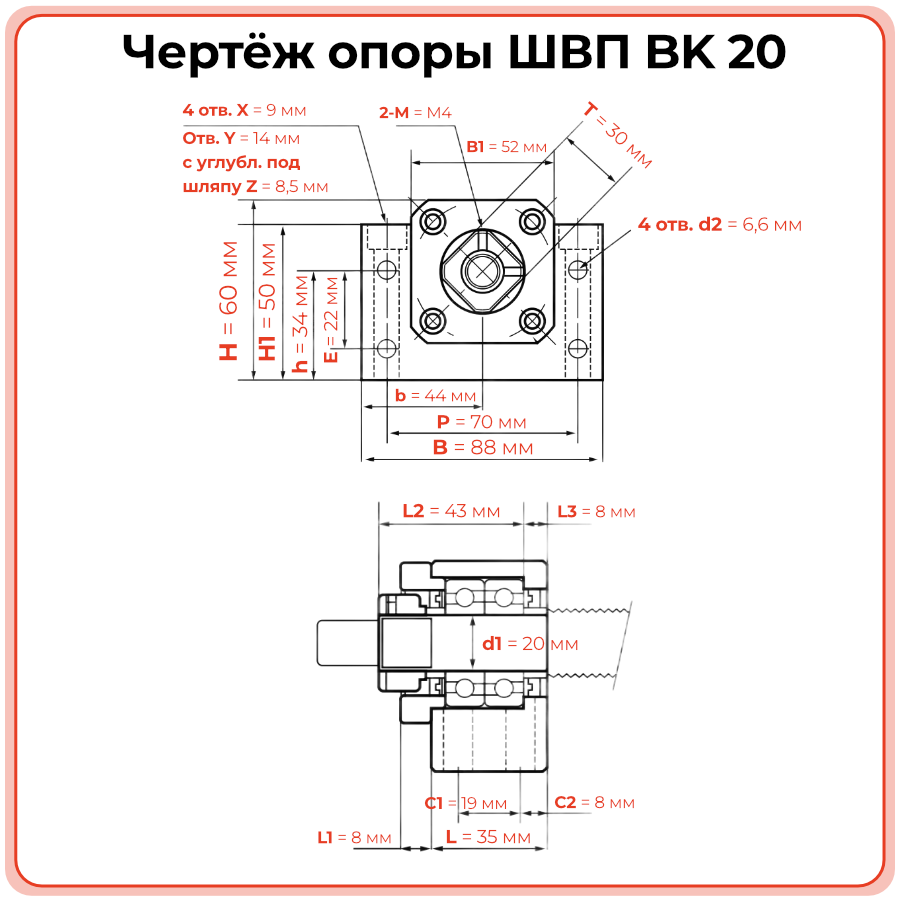

- Габариты корпуса (типовые): ширина ~88 мм, высота ~60 мм, толщина ~35 мм.
- Тип узла и эксплуатация: фиксирующий подшипниковый узел с преднатягом, работа в смазанном состоянии, с защитой от пыли и стружки.
Применяемость
Опора ШВП BK20TECHNIX применяется в приводах линейного перемещения с винтами диаметром 20 мм, где требуется жёсткая фиксация винта, высокая грузоподъёмность и стабильность позиционирования. Такие опоры используются в составе шарико-винтовых передач станков с ЧПУ, координатных столов, линейных модулей, портальных систем и промышленного автоматизированного оборудования.
- Оси X/Y/Z фрезерных, токарных и многооперационных станков с ЧПУ.
- Линейные модули и портальные системы позиционирования средней и повышенной грузоподъёмности.
- Приводы подачи столов, суппортов и кареток в станочном оборудовании.
- Автоматизированные производственные и упаковочные линии с винтовыми приводами.
- Робототехнические и измерительные установки с прецизионным перемещением.
Аналоги
По типу исполнения опора BK20TECHNIX соответствует распространённым стационарным опорам фиксированного конца для шарико-винтовых передач. Ниже приведены возможные аналоги по серии BK20, которые необходимо дополнительно проверять по присоединительным размерам, типу подшипников, резьбе конца винта и допускаемым нагрузкам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Опору устанавливают на обработанную опорную плоскость, обеспечивая соосность с винтом и ответной опорой BF20. Конец винта диаметром 20 мм заводят в подшипниковый узел и фиксируют штатной стопорной гайкой с равномерной затяжкой крепежа.
Замена допустима при совпадении посадочных и присоединительных размеров, диаметра и обработки конца винта, а также параметров фиксирующего узла. Перед установкой необходимо сверить каталожные данные и, при необходимости, скорректировать монтажную схему.
BK20 является фиксированной опорой и воспринимает осевые нагрузки в обоих направлениях, формируя жёсткую базовую точку винта ШВП. BF20 служит плавающей опорой на противоположном конце и компенсирует тепловые удлинения винта без жёсткой осевой фиксации.
Рекомендуется поддерживать чистоту узла, защищать опору от пыли и стружки, контролировать состояние смазки подшипников и отсутствие ударных перегрузок. При появлении люфта, шума или нагрева требуется диагностика и, при необходимости, замена опоры в сборе.
