О товаре
Опора ШВП FF10TECHNIX — фланцевая плавающая опора свободного конца винта ШВП с внутренним диаметром 8 мм. Узел предназначен для радиальной поддержки винта, стабильного вращения и корректной работы компактных систем линейного перемещения в станках с ЧПУ, модулях подачи и автоматизированных механизмах.
Опора FF10TECHNIX устанавливается на свободном конце винта ШВП и работает совместно с фиксирующей опорой. Плавающая схема крепления помогает компенсировать температурные изменения длины винта, снизить риск перекоса и сохранить плавность хода узла линейного перемещения при работе оборудования.
Расшифровка артикула
Обозначение FF10TECHNIX указывает тип опоры, присоединительный размер и принадлежность изделия к линейке TECHNIX. Правильная расшифровка артикула упрощает подбор опоры ШВП под обработанный конец винта, фланцевое крепление и общую компоновку опорного узла.
- FF — фланцевая плавающая опора свободного конца винта ШВП.
- 10 — обозначение типоисполнения серии FF для компактных винтов ШВП; в данной модели внутренний диаметр составляет 8 мм.
- TECHNIX — исполнение бренда TECHNIX для промышленного применения в линейных модулях, приводах подачи и станочном оборудовании.
Полное обозначение: FF10TECHNIX. При заказе важно учитывать внутренний диаметр, посадочные размеры, тип подшипника, диаметр фланца и межцентровое расстояние крепёжных отверстий.
Конструкция и устройство

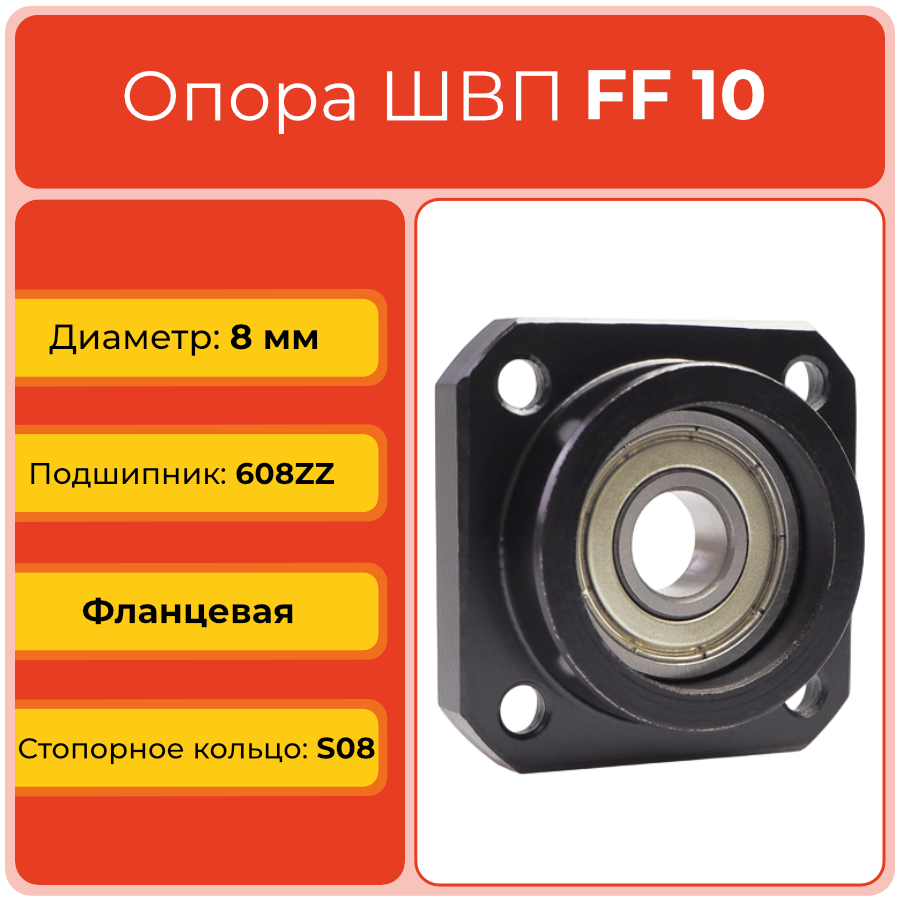

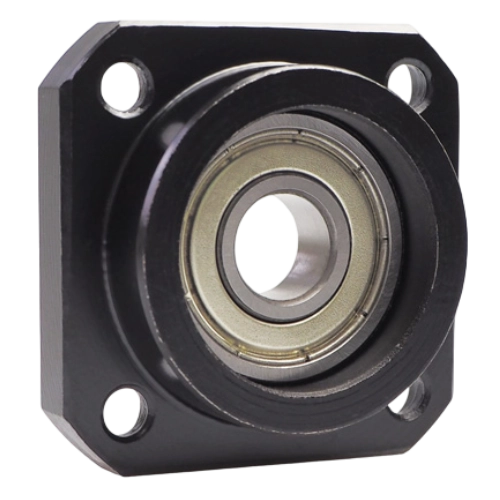

Опора ШВП FF10TECHNIX представляет собой компактный стальной корпус фланцевого типа со встроенным радиальным подшипником 608ZZ. Конструкция включает посадочное отверстие под конец винта, фланец с крепёжными отверстиями и стопорное кольцо S08, что обеспечивает надёжную установку узла и стабильную поддержку винта при вращении.
- Стальной корпус с фланцевым способом крепления.
- Встроенный подшипник 608ZZ для радиальной поддержки винта.
- Внутренний диаметр под винт — 8 мм.
- Стопорное кольцо S08 для корректной фиксации элементов узла.
- Фланец с монтажными отверстиями для крепления к плите, кронштейну или станине оборудования.
Размерный ряд серии FF
Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии FF. Текущий товар FF10TECHNIX выделен.
Технические параметры и условия эксплуатации
Опора FF10TECHNIX используется в составе шарико-винтовой передачи как поддерживающий узел свободного конца винта. Конструкция с подшипником 608ZZ обеспечивает плавное вращение винта, стабильную радиальную поддержку и корректную работу компактных приводов линейного перемещения. Плавающая схема особенно актуальна в узлах, где важно компенсировать температурные удлинения винта и избежать лишних осевых напряжений.

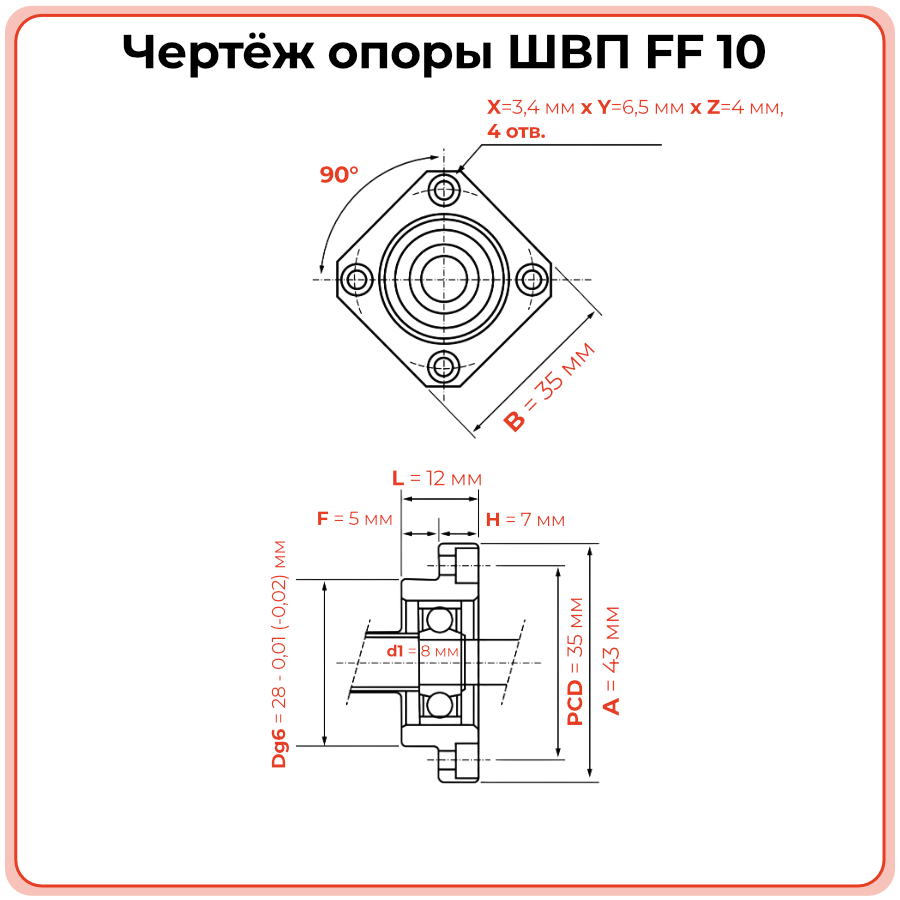

- Внутренний диаметр d: 8 мм.
- Подшипник: 608ZZ.
- Диаметр корпуса A: 43 мм.
- Диаметр расположения крепёжных отверстий PCD: 35 мм.
- Диаметр фланца Dg6: 28 мм.
- Длина корпуса B: 35 мм; ширина фланца F: 5 мм.
- Ширина корпуса без фланца L: 12 мм; ширина крепёжной площадки H: 7 мм.
- Крепёж: диаметр отверстия Z — 4 мм, отверстие под шляпку крепежа Y — 6,5 мм, высота X — 3,4 мм.
Применяемость
Опора ШВП FF10TECHNIX применяется в компактных приводах линейного перемещения, где требуется надёжная поддержка свободного конца винта ШВП малого диаметра. Такой опорный узел востребован в настольных станках с ЧПУ, малогабаритных линейных модулях, гравировальном оборудовании, автоматизированных подающих механизмах и других системах, где важны точность, плавность хода и компактность конструкции.
- Компактные оси X/Y/Z в станках с ЧПУ.
- Линейные модули и приводы подачи на базе ШВП.
- Гравировальные, фрезерные и сборочные установки малого формата.
- Автоматизированные механизмы точного позиционирования.
- Оборудование, где необходима компенсация температурного удлинения винта на свободной стороне узла.
Аналоги
По типоразмеру и назначению опора FF10TECHNIX соответствует распространённым плавающим фланцевым опорам серии FF для винтов малого диаметра. Ниже приведены варианты обозначений аналогов для подбора и предварительного сравнения по серии.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Монтаж выполняют на предварительно обработанный конец винта с диаметром 8 мм. Опору устанавливают без перекоса, совмещают фланец с монтажной поверхностью и равномерно затягивают крепёж, чтобы сохранить соосность винта и избежать повышенного износа подшипника.
Использование возможно только при совпадении схемы опорного узла, размеров винта и обработанных посадок. Обычно опора FF10TECHNIX применяется как плавающая опора свободного конца и работает в паре с фиксирующей опорой соответствующего типоразмера.
На необходимость замены указывают люфт, шум подшипника, рост вибрации, ухудшение плавности вращения винта и следы износа корпуса или посадочных поверхностей. При появлении таких признаков желательно проверить весь опорный узел и состояние винта ШВП.
Основное отличие заключается в присоединительных размерах, типе подшипника, габаритах корпуса и совместимости с определёнными типоразмерами винтов ШВП. FF10TECHNIX является самым компактным исполнением в представленном ряду серии FF.
При эксплуатации рекомендуется контролировать чистоту узла, отсутствие перекоса, состояние крепежа и плавность вращения винта. Также важно защищать опору от попадания стружки, абразивной пыли и влаги, особенно в станочном и производственном оборудовании.
