О товаре
Опора ШВП FF12TECHNIX — фланцевая плавающая опора свободного конца винта ШВП с внутренним диаметром 10 мм. Узел предназначен для радиальной поддержки винта, стабильного вращения и корректной работы приводов линейного перемещения в станках с ЧПУ, модулях подачи, координатных системах и оборудовании промышленной автоматизации.
Опора FF12TECHNIX устанавливается на свободном конце винта ШВП и работает совместно с фиксирующей опорой. Плавающая схема крепления позволяет компенсировать температурное удлинение винта, снижает вероятность перекоса и поддерживает плавную работу узла линейного перемещения при постоянных и переменных нагрузках.
Расшифровка артикула
Обозначение FF12TECHNIX указывает тип опоры, присоединительный размер и принадлежность изделия к линейке TECHNIX. Корректная расшифровка артикула помогает подобрать подшипниковую опору ШВП под обработанный конец винта, монтажный фланец и общую компоновку опорного узла.
- FF — фланцевая плавающая опора свободного конца винта ШВП.
- 12 — обозначение типоисполнения серии FF; в данной модели внутренний диаметр составляет 10 мм.
- TECHNIX — исполнение бренда TECHNIX для промышленного применения в системах линейного перемещения, модулях подачи и станочном оборудовании.
Полное обозначение: FF12TECHNIX. При подборе необходимо учитывать внутренний диаметр, тип подшипника, размеры корпуса, диаметр фланца и параметры крепёжных отверстий.
Конструкция и устройство

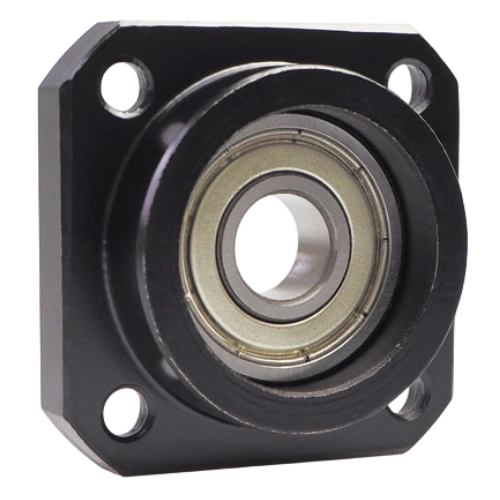

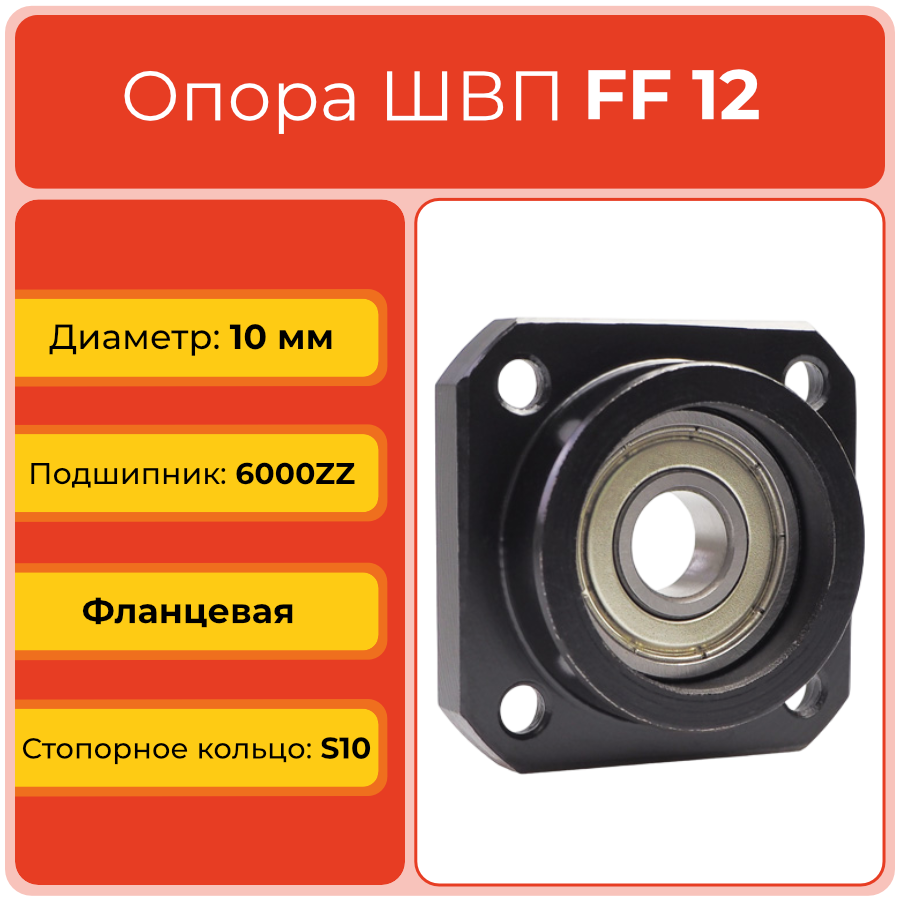

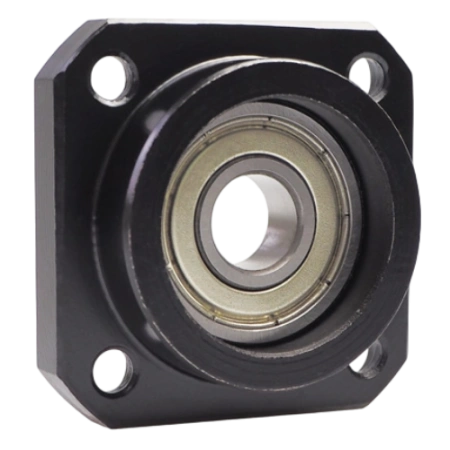

Опора ШВП FF12TECHNIX представляет собой стальной корпус фланцевого типа со встроенным радиальным подшипником 6000ZZ. Конструкция включает посадочное отверстие под конец винта, стопорное кольцо S10 и монтажный фланец с отверстиями под крепёж, что обеспечивает жёсткую установку опоры и стабильную поддержку винта при вращении.
- Стальной корпус с фланцевым способом крепления.
- Встроенный подшипник 6000ZZ для радиальной поддержки винта.
- Внутренний диаметр под винт — 10 мм.
- Стопорное кольцо S10 для фиксации элементов опорного узла.
- Фланцевое исполнение для крепления к плите, кронштейну или корпусной детали оборудования.
Размерный ряд серии FF
Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии FF. Текущий товар FF12TECHNIX выделен.
Технические параметры и условия эксплуатации
Опора FF12TECHNIX используется в составе шарико-винтовой передачи как поддерживающий узел свободного конца винта. Подшипник 6000ZZ обеспечивает стабильное вращение винта, точную радиальную поддержку и корректную работу привода линейного перемещения. Плавающая схема особенно важна в системах, где требуется компенсировать температурные удлинения винта и исключить дополнительные осевые напряжения в опорном узле.

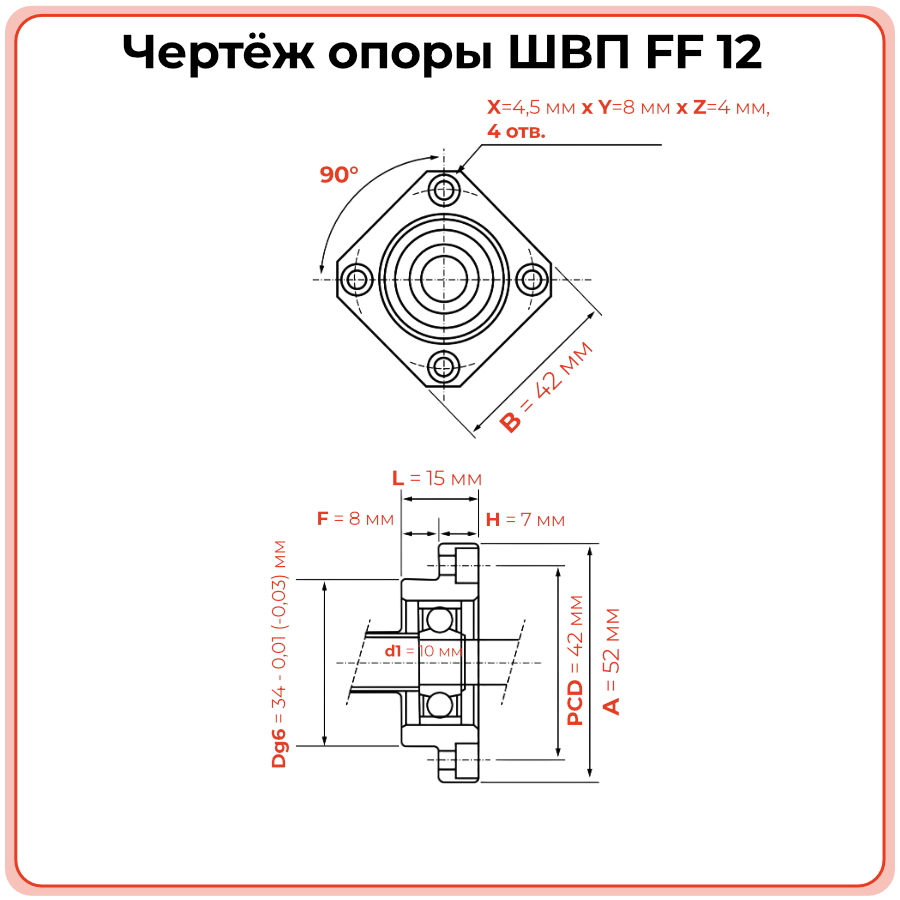

- Внутренний диаметр d: 10 мм.
- Подшипник: 6000ZZ.
- Диаметр корпуса A: 52 мм.
- Диаметр расположения крепёжных отверстий PCD: 42 мм.
- Диаметр фланца Dg6: 34 мм.
- Длина корпуса B: 42 мм; ширина фланца F: 8 мм.
- Ширина корпуса без фланца L: 15 мм; ширина крепёжной площадки H: 7 мм.
- Крепёж: диаметр отверстия Z — 4 мм, отверстие под шляпку крепежа Y — 8 мм, высота X — 4,5 мм.
Применяемость
Опора ШВП FF12TECHNIX применяется в приводах линейного перемещения, где требуется надёжная поддержка свободного конца винта ШВП среднего малого типоразмера. Узел используется в станках с ЧПУ, координатных столах, линейных модулях, системах подачи и автоматизированных механизмах, где важны точность перемещения, плавность хода и стабильность работы винтовой пары.
- Оси X/Y/Z станков с ЧПУ и настольных обрабатывающих центров.
- Линейные модули и приводы подачи на базе шарико-винтовой передачи.
- Координатные столы, перемещающие каретки и компактные портальные системы.
- Сборочные, дозирующие и упаковочные автоматы с линейными перемещениями.
- Оборудование, где необходима компенсация температурного удлинения винта на поддерживающей стороне.
Аналоги
По типоразмеру и назначению опора FF12TECHNIX соответствует распространённым плавающим фланцевым опорам серии FF. Ниже приведены варианты обозначений аналогов для подбора и предварительного сравнения по серии.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Монтаж выполняют на предварительно обработанный конец винта с диаметром 10 мм. Опору устанавливают без перекоса, совмещают фланец с монтажной поверхностью и равномерно затягивают крепёж, чтобы сохранить соосность винта и исключить ускоренный износ подшипника.
Использование возможно только при совпадении схемы опорного узла, размеров винта и параметров обработанных посадок. Обычно FF12TECHNIX применяется как плавающая опора свободного конца и работает в паре с фиксирующей опорой соответствующего типоразмера.
О необходимости замены свидетельствуют шум подшипника, люфт, ухудшение плавности вращения винта, рост вибрации и следы износа посадочных поверхностей. При появлении таких признаков рекомендуется проверить весь опорный узел и состояние винта ШВП.
Основные отличия связаны с внутренним диаметром, типом подшипника, габаритами корпуса, диаметром фланца и совместимостью с конкретным типоразмером винта ШВП. FF12TECHNIX занимает промежуточное положение между компактными и более грузоподъёмными исполнениями серии FF.
В процессе эксплуатации рекомендуется контролировать состояние крепежа, чистоту узла, отсутствие перекоса и плавность вращения винта. Для увеличения ресурса опору необходимо защищать от пыли, стружки, влаги и других загрязнений рабочей зоны.
