О товаре
Опора ШВП FF15TECHNIX — фланцевая плавающая опора свободного конца винта ШВП с внутренним диаметром 15 мм. Узел предназначен для радиальной поддержки винта, стабильного вращения и корректной работы приводов линейного перемещения в станках с ЧПУ, линейных модулях, координатных системах и оборудовании промышленной автоматизации.
Опора FF15TECHNIX устанавливается на свободном конце винта ШВП и работает совместно с фиксирующей опорой. Плавающая схема крепления компенсирует температурное удлинение винта, снижает риск перекоса и поддерживает стабильную работу узла линейного перемещения при переменных режимах нагрузки.
Расшифровка артикула
Обозначение FF15TECHNIX указывает тип опоры, присоединительный размер и принадлежность изделия к линейке TECHNIX. Расшифровка артикула облегчает подбор опоры ШВП под обработанный конец винта, размеры монтажного фланца и компоновку опорного узла.
- FF — фланцевая плавающая опора свободного конца винта ШВП.
- 15 — обозначение типоисполнения серии FF; в данной модели внутренний диаметр составляет 15 мм.
- TECHNIX — исполнение бренда TECHNIX для применения в приводах линейного перемещения, системах подачи и станочном оборудовании.
Полное обозначение: FF15TECHNIX. При подборе необходимо учитывать внутренний диаметр, тип подшипника, размеры корпуса, межцентровое расстояние крепёжных отверстий и параметры монтажного фланца.
Конструкция и устройство

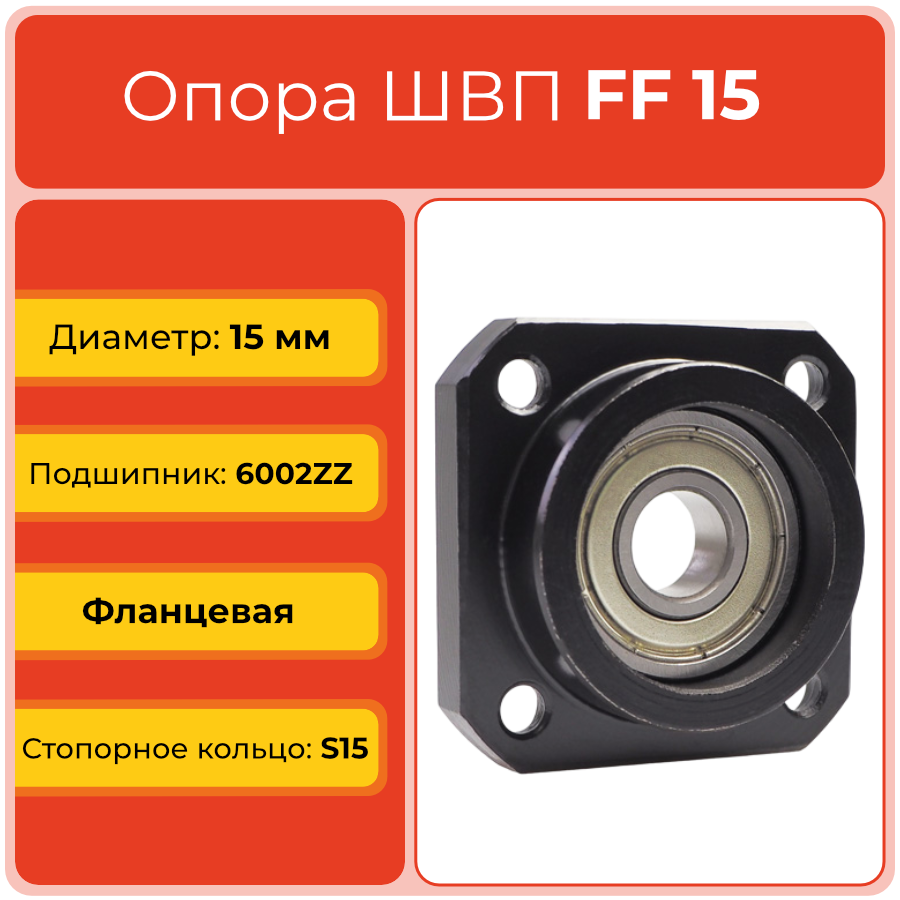

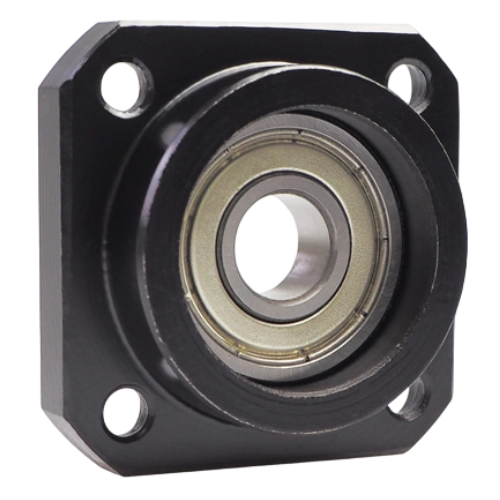

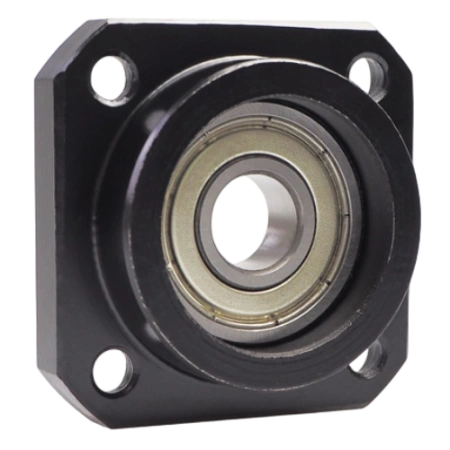

Опора ШВП FF15TECHNIX представляет собой стальной корпус фланцевого типа со встроенным радиальным подшипником 60022Z. Конструкция включает посадочное отверстие под конец винта, стопорное кольцо S15 и монтажный фланец с крепёжными отверстиями, что обеспечивает точную установку опоры и стабильную поддержку винта при вращении.
- Стальной корпус с фланцевым способом крепления.
- Встроенный подшипник 60022Z для радиальной поддержки винта.
- Внутренний диаметр под винт — 15 мм.
- Стопорное кольцо S15 для фиксации элементов опорного узла.
- Фланцевое исполнение для монтажа на плиту, корпусную деталь или кронштейн оборудования.
Размерный ряд серии FF
Ниже приведена таблица всех типоразмеров фланцевых опор ШВП серии FF. Текущий товар FF15TECHNIX выделен.
Технические параметры и условия эксплуатации
Опора FF15TECHNIX используется в составе шарико-винтовой передачи как поддерживающий узел свободного конца винта. Подшипник 60022Z обеспечивает стабильное вращение, точную радиальную поддержку и корректную работу привода линейного перемещения. Плавающая схема особенно важна в системах, где необходимо компенсировать температурные удлинения винта и исключить избыточные осевые нагрузки на опорный узел.

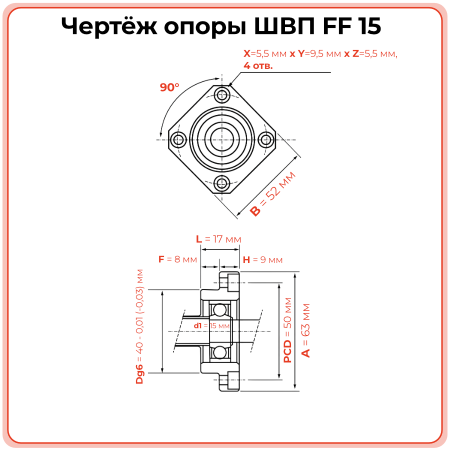

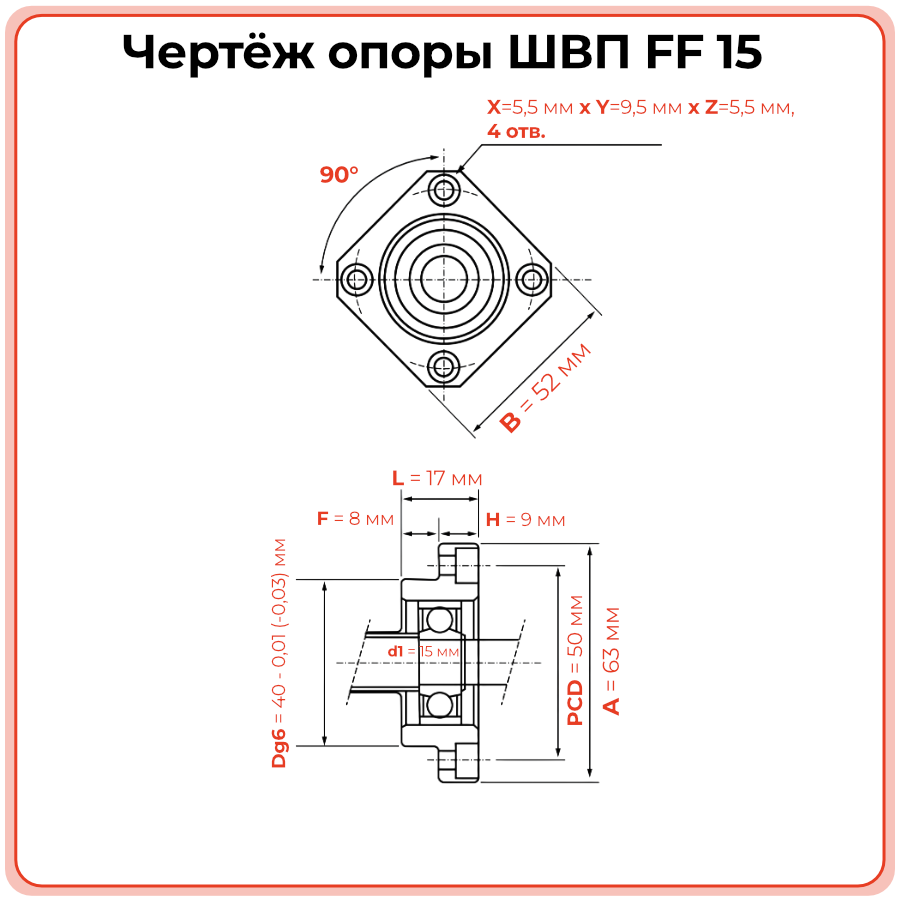

- Внутренний диаметр d: 15 мм.
- Подшипник: 60022Z.
- Диаметр корпуса A: 63 мм.
- Диаметр расположения крепёжных отверстий PCD: 50 мм.
- Диаметр фланца Dg6: 40 мм.
- Длина корпуса B: 52 мм; ширина фланца F: 8 мм.
- Ширина корпуса без фланца L: 17 мм; ширина крепёжной площадки H: 9 мм.
- Крепёж: диаметр отверстия Z — 5 мм, отверстие под шляпку крепежа Y — 9,5 мм, высота X — 5,5 мм.
Применяемость
Опора ШВП FF15TECHNIX применяется в приводах линейного перемещения, где требуется надёжная поддержка свободного конца винта ШВП и стабильная работа узла при средних нагрузках. Изделие используется в станках с ЧПУ, координатных столах, линейных модулях, приводах подачи и автоматизированных механизмах, где важны точность позиционирования, плавность хода и жёсткость конструкции.
- Оси X/Y/Z станков с ЧПУ и промышленного оборудования.
- Линейные модули и приводы подачи на базе ШВП.
- Координатные столы, перемещающие узлы и портальные системы.
- Сборочные, упаковочные и автоматизированные производственные линии.
- Оборудование, где необходима компенсация температурного удлинения винта на поддерживающей стороне узла.
Аналоги
По типоразмеру и назначению опора FF15TECHNIX соответствует распространённым плавающим фланцевым опорам серии FF. Ниже приведены варианты обозначений аналогов для подбора и предварительного сравнения по серии.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Монтаж выполняют на предварительно обработанный конец винта с диаметром 15 мм. Опору устанавливают без перекоса, совмещают фланец с монтажной поверхностью и равномерно затягивают крепёж, чтобы сохранить соосность винта и исключить ускоренный износ подшипника.
Применение возможно только при совпадении схемы опорного узла, размеров винта и параметров обработанных посадок. Обычно FF15TECHNIX используется как плавающая опора свободного конца и работает в паре с фиксирующей опорой соответствующего типоразмера.
О необходимости замены свидетельствуют шум подшипника, люфт, увеличение вибрации, ухудшение плавности вращения винта и износ посадочных поверхностей. При появлении таких признаков рекомендуется проверить весь опорный узел и состояние винта ШВП.
Основные отличия связаны с внутренним диаметром, типом подшипника, размерами корпуса, диаметром фланца и совместимостью с определённым типоразмером винта ШВП. FF15TECHNIX рассчитана на более крупный винт по сравнению с FF10 и FF12 и занимает промежуточное положение перед FF20.
В процессе эксплуатации рекомендуется контролировать состояние крепежа, чистоту узла, отсутствие перекоса и плавность вращения винта. Для увеличения ресурса опору необходимо защищать от стружки, пыли, влаги и других загрязнений рабочей зоны.
