О товаре

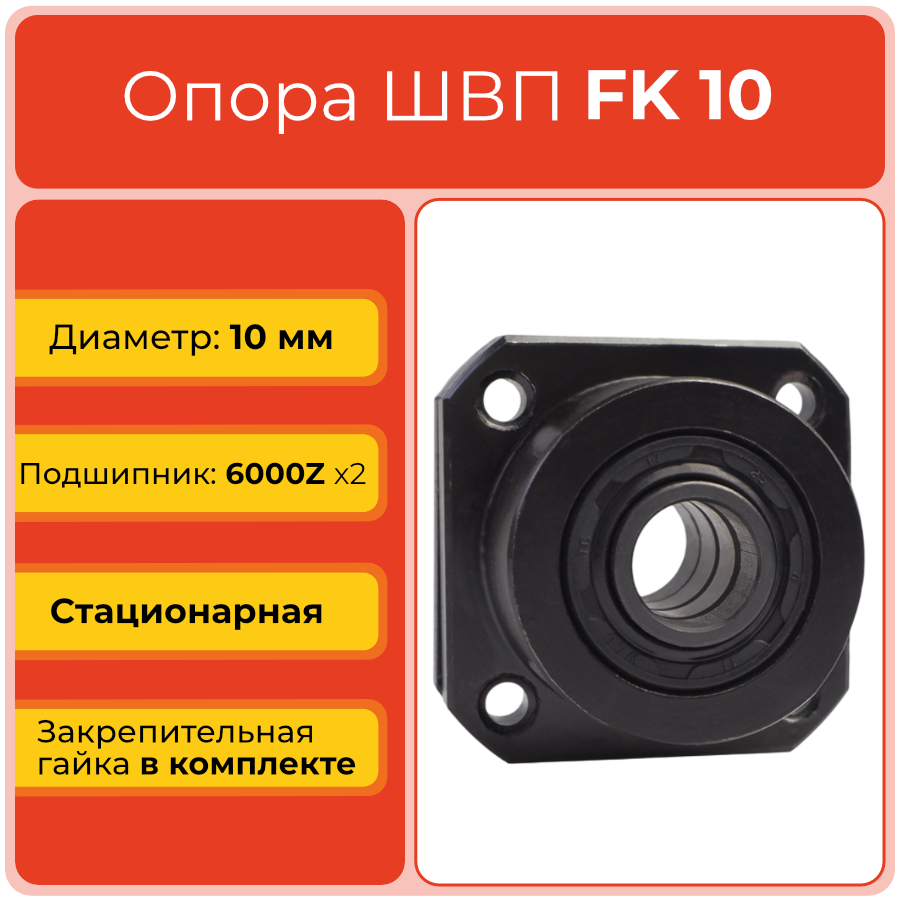

Опора ШВП FK10TECHNIX — стационарная фиксирующая опора для шарико-винтовой передачи с посадочным диаметром 10 мм, предназначенная для жёсткой фиксации приводного конца винта и точного позиционирования в узлах линейного перемещения. Опора применяется в приводах ЧПУ, компактных линейных модулях и автоматизированных системах, где важны минимальный люфт, стабильность вращения и ресурс узла ШВП.
Опора FK10TECHNIX работает совместно с винтом ШВП и выполняет функцию передней стационарной опоры, воспринимая осевые и радиальные нагрузки через пару подшипников 6000ZZ. Узел повышает жёсткость винтовой передачи, снижает вибрации и помогает обеспечить плавную и точную работу линейной оси в оборудовании с направляющими и приводами перемещения.
Расшифровка артикула
Обозначение FK10TECHNIX указывает тип опоры, размер посадки под винт и принадлежность к линейке TECHNIX. Правильная расшифровка артикула помогает подобрать совместимый винт ШВП, подшипниковый узел и ответную опору для корректной работы всей системы линейного перемещения.
- FK — фиксирующая стационарная опора ШВП фланцевого типа для установки на приводной стороне винта.
- 10 — внутренний диаметр посадки под хвостовик винта ШВП: 10 мм.
- TECHNIX — исполнение марки TECHNIX для промышленного применения в станках с ЧПУ, линейных модулях, координатных столах и автоматизированных осях.
Полное обозначение: FK10TECHNIX. При подборе необходимо учитывать посадочный диаметр винта, размеры хвостовика, тип подшипников и совместимость со второй опорой свободного конца.
Конструкция и устройство

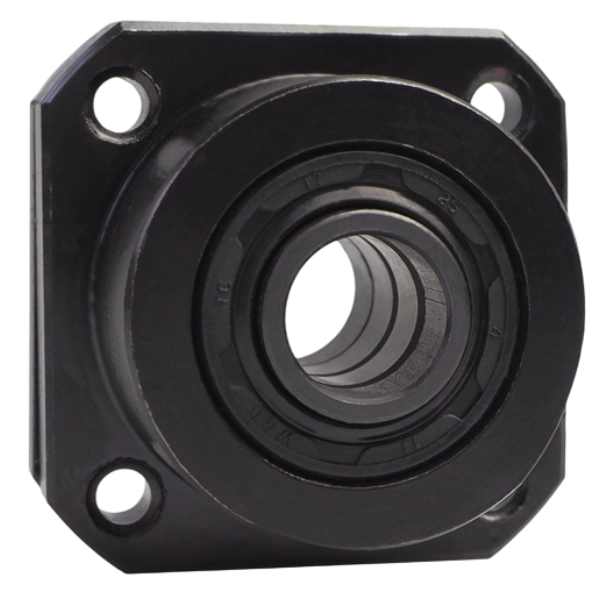

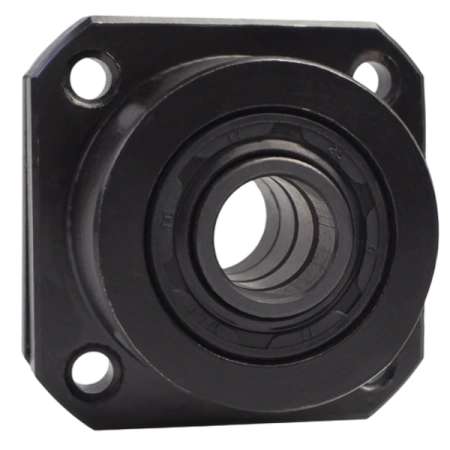

Опора FK10TECHNIX представляет собой компактный корпус с фланцем и встроенным подшипниковым узлом на базе двух закрытых подшипников 6000ZZ. Внутреннее отверстие диаметром 10 мм предназначено для установки обработанного конца винта ШВП, а фиксация осуществляется при помощи гайки M10x1 и ограничительных элементов. Корпус имеет четыре крепёжных отверстия и зенковку под крепёж, что обеспечивает жёсткий и удобный монтаж на плиту или станину оборудования.
- Корпус опоры с фланцем для жёсткого крепления к несущей поверхности.
- Подшипниковый блок на базе 2 подшипников 6000ZZ.
- Посадочное отверстие d = 10 мм под хвостовик винта ШВП.
- Фиксирующая гайка M10x1 для осевой фиксации винта.
- Крепёжные отверстия под винт M3 с выборкой под шляпку для аккуратной установки узла.
Размерный ряд серии FK
Ниже приведена таблица всех типоразмеров стационарных опор ШВП серии FK, представленных в ассортименте TECHNIX. Текущий товар FK10TECHNIX выделен.

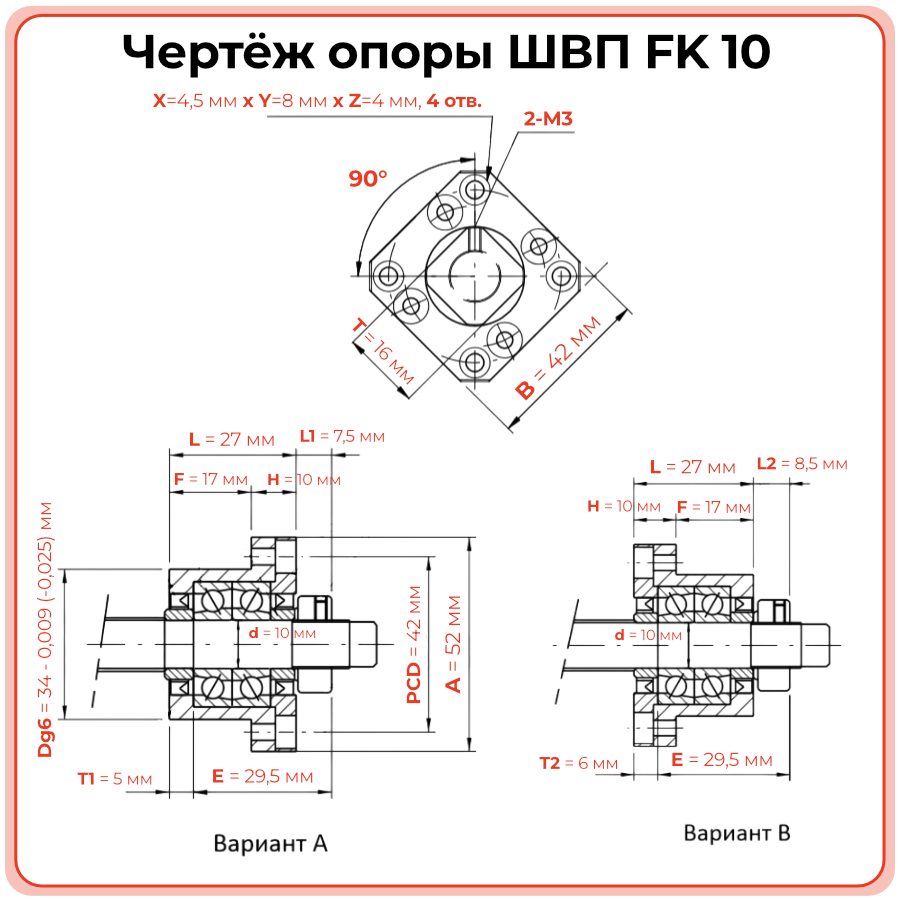

Технические параметры и условия эксплуатации
Опора FK10TECHNIX используется как стационарная фиксирующая опора в составе шарико-винтовой передачи и обеспечивает устойчивую работу винта при осевых и радиальных нагрузках. Подшипниковый блок на базе двух подшипников 6000ZZ поддерживает вращение хвостовика винта диаметром 10 мм, а фиксирующая гайка M10x1 позволяет создать надёжную осевую фиксацию. Компактный корпус длиной 42 мм подходит для установок с ограниченным монтажным пространством и хорошо встраивается в приводы с линейными направляющими, модулями позиционирования и координатными системами.
- Внутренний диаметр d: 10 мм.
- Подшипник: 6000ZZ x2.
- Диаметр корпуса A: 52 мм.
- Диаметр крепёжного отверстия Z: 4 мм.
- Диаметр отверстия под шляпку крепежа Y: 8 мм.
- Высота отверстия под шляпку крепежа X: 4,5 мм.
- Диаметр расположения крепёжных отверстий PCD: 42 мм.
- Диаметр фланца Dg6: 34 мм.
- Длина корпуса B: 42 мм.
- Размер фиксирующей гайки: M10x1.
- Размер фиксатора T: 16 мм.
- Расстояние L2: 8,5 мм; E: 29,5 мм.
- Ширина фланца F: 17 мм; ширина корпуса L: 27 мм; ширина площадки H: 10 мм.
- Рекомендуемые условия эксплуатации: точная соосность при монтаже, защита от пыли и стружки, отсутствие ударных нагрузок, периодический контроль крепежа и состояния подшипникового узла.
Применяемость
Опора ШВП FK10TECHNIX применяется в узлах линейного перемещения, где используются винты малого диаметра и требуется надёжная фиксация приводной стороны. Такой подшипниковый узел подходит для компактных ЧПУ-станков, гравировального оборудования, столов позиционирования, линейных модулей и другой автоматизированной техники, где важны точность, плавность хода и стабильная работа ШВП в паре с линейными направляющими.
- Оси X/Y/Z малогабаритных станков с ЧПУ.
- Линейные модули и приводы перемещения в системах автоматизации.
- Координатные столы, измерительные установки и позиционирующие механизмы.
- Гравировальные, лазерные и дозирующие установки.
- Компактные приводы, где требуется жёсткая передняя опора винта ШВП.
Аналоги
По типоразмеру и назначению опора FK10TECHNIX соответствует распространённым фиксирующим опорам ШВП серии FK под винт диаметром 10 мм и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров, посадок и параметров подшипникового узла. Аналоги для серии FK целесообразно подбирать по размерам корпуса, схеме крепления и типу используемых подшипников.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо убедиться, что обработанный конец винта соответствует посадке 10 мм, а сама опора установлена на ровную и жёсткую базовую поверхность. После посадки винта в подшипниковый узел выполняют фиксацию гайкой M10x1, контролируя соосность и отсутствие перекоса.
На необходимость замены указывают появление люфта, шум при вращении, нагрев подшипникового узла, ухудшение точности позиционирования и следы износа посадочных поверхностей. При наличии этих признаков следует проверить состояние подшипников и крепежа.
Да, это возможно, если хвостовик винта не имеет износа, деформации и полностью соответствует посадочным параметрам опоры FK10. Перед заменой важно проверить диаметр, длину посадки, резьбу под фиксирующую гайку и состояние сопрягаемых поверхностей.
FK10 — самый компактный типоразмер серии для винтов с посадкой 10 мм. По сравнению с FK12, FK15, FK20 и FK25 он имеет меньшие габариты, использует подшипники 6000ZZ и рассчитан на применение в более компактных линейных системах.
Да, при эксплуатации рекомендуется периодически проверять состояние крепежа, отсутствие люфта, плавность вращения винта и общее состояние узла ШВП. Особенно важно защищать подшипниковый блок от попадания пыли, стружки и загрязнений из рабочей зоны оборудования.
