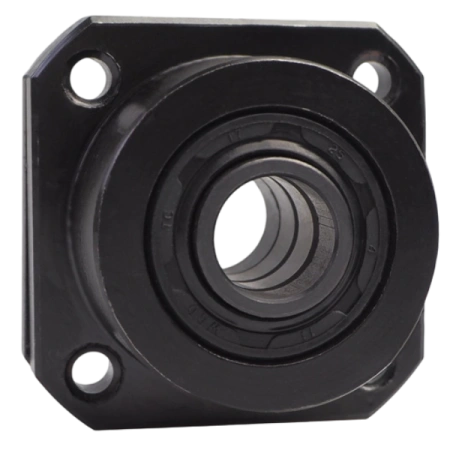

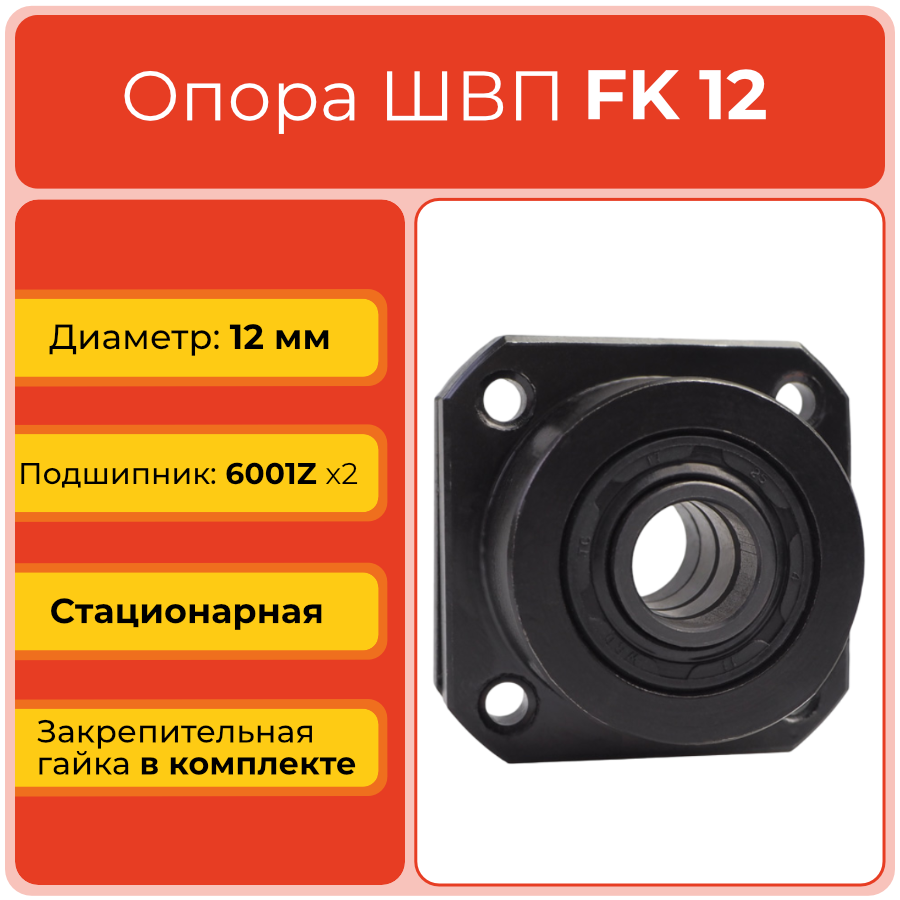

О товаре
Опора ШВП FK12TECHNIX — стационарная фиксирующая опора шарико-винтовой передачи с посадочным диаметром 12 мм, предназначенная для жёсткой фиксации приводного конца винта и точного позиционирования оси вращения в системах линейного перемещения. Прецизионный стальной корпус с фланцем и подшипниковым блоком на базе двух подшипников 6001ZZ обеспечивает минимальный люфт, стабильное вращение и высокий ресурс узла ШВП в промышленном оборудовании.
Опора FK12TECHNIX применяется в составе приводов на винтах ШВП (типовой размер SFU1605) и служит передней стационарной опорой, воспринимающей осевые и радиальные нагрузки через радиально-упорный подшипниковый узел. Жёсткая фиксация хвостовика винта и корректная установка опоры обеспечивают точное линейное перемещение каретки по направляющим, снижая вибрации и повышая повторяемость позиционирования в станках с ЧПУ и линейных модулях.
Расшифровка артикула
Обозначение FK12TECHNIX отражает тип опоры, диаметр посадки под винт ШВП и принадлежность к линейке компонентов Technix. Такая расшифровка помогает корректно подобрать совместимый винт, заднюю опору и элементы крепления в составе узла линейного перемещения.
- FK — фиксирующая стационарная опора шарико-винтовой передачи фланцевого типа, устанавливаемая на приводной стороне винта.
- 12 — внутренний диаметр посадочного отверстия под хвостовик винта ШВП: 12 мм.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленных приводах, ЧПУ-станках, линейных модулях и координатных системах.
Полное обозначение: FK12TECHNIX. При заказе рекомендуется учитывать диаметр и тип винта (например, SFU1605), параметры обработки хвостовика и совместимость с задней опорой серии BF по размерам и нагрузкам.
Конструкция и устройство
Опора FK12TECHNIX выполнена в виде гнездового корпуса с квадратным фланцем и прецизионным посадочным гнездом под два подшипника 6001ZZ, формирующих радиально-упорный подшипниковый блок. Внутреннее отверстие диаметром 12 мм предназначено для установки обработанного конца винта ШВП, который фиксируется резьбовой фиксирующей гайкой M12×1 и ограничительными элементами. Четыре крепёжных отверстия под винты М4 с зенковкой под шляпку обеспечивают жёсткий и аккуратный монтаж опоры на монтажную плиту или станину.
- Стальной корпус гнездового типа с фланцем и прецизионной посадкой под подшипники.
- Подшипниковый узел на базе 2×6001ZZ для восприятия осевой и радиальной нагрузки.
- Посадочное отверстие d = 12 мм под хвостовик винта ШВП соответствующего типоразмера.
- Фиксирующая гайка M12×1 для задания осевого натяга и фиксации винта.
- Фланцевое крепление четырьмя винтами М4 с углублением под шляпку для надёжной установки опоры в составе узла линейного перемещения.
Размерный ряд серии FK

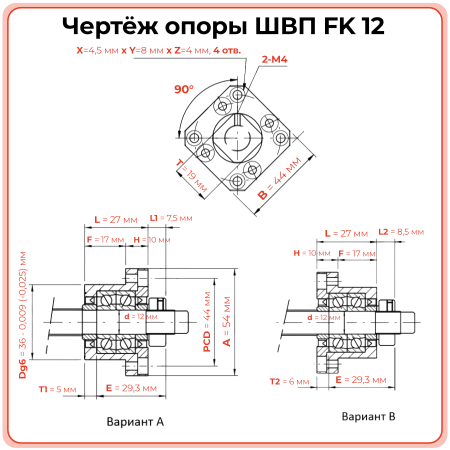

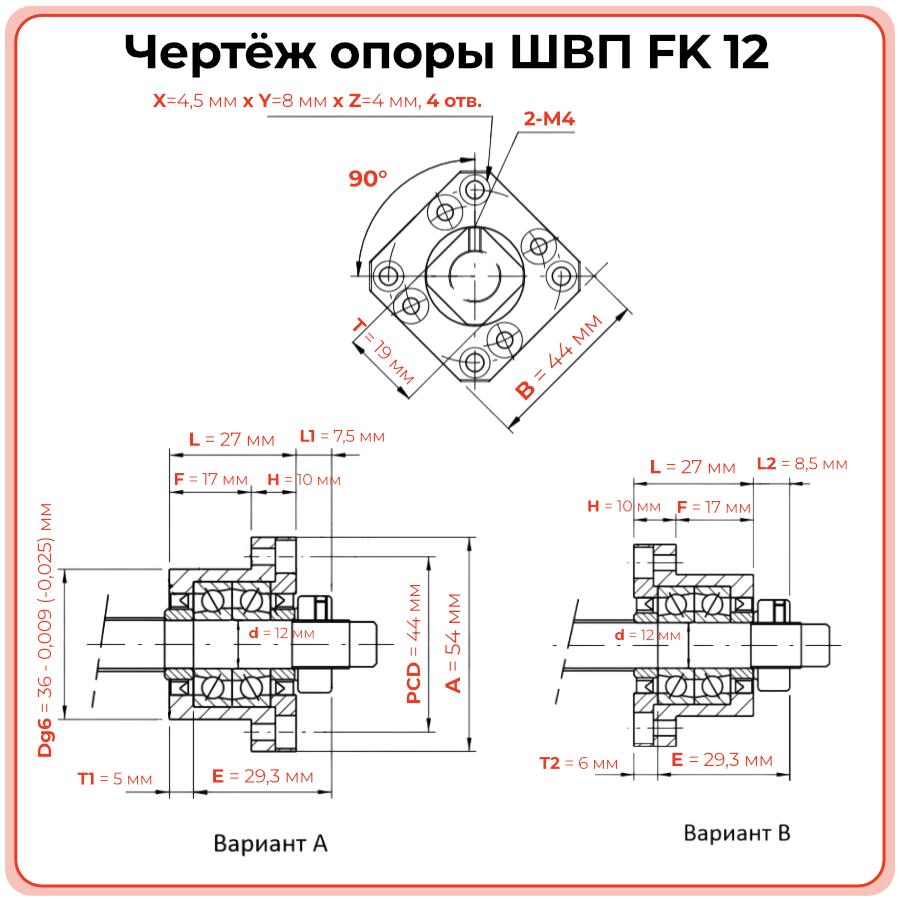

Ниже приведена таблица основных типоразмеров стационарных опор ШВП серии FK, представленных в ассортименте TECHNIX. Текущий товар FK12TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи опора FK12TECHNIX выполняет роль стационарной фиксирующей опоры и обеспечивает устойчивую работу винта ШВП при осевых и радиальных нагрузках. Подшипниковый блок на базе двух подшипников 6001ZZ с внутренним диаметром 12 мм воспринимает нагрузки от винта, а фиксирующая гайка M12×1 задаёт осевой натяг и предотвращает смещение хвостовика. Габаритные размеры корпуса и фланца позволяют использовать опору в компактных узлах линейного перемещения при сохранении жёсткости и точности позиционирования.
- Внутренний диаметр d: 12 мм.
- Подшипник: 6001ZZ × 2.
- Диаметр корпуса (по диагонали) A: 54 мм.
- Диаметр крепёжного отверстия Z: 4 мм.
- Диаметр отверстия под шляпку крепежа Y: 8 мм.
- Высота отверстия под шляпку крепежа X: 4,5 мм.
- Диаметр расположения крепёжных отверстий PCD: 44 мм.
- Диаметр фланца Dg6: 36 мм.
- Длина корпуса B: 44 мм.
- Размер фиксирующей гайки: M12×1.
- Размер фиксатора T: 19 мм.
- Расстояние от края корпуса до края фиксатора L2: 8,5 мм.
- Расстояние от края фиксатора до края подшипника E: 29,3 мм.
- Ширина фланца F: 17 мм.
- Ширина корпуса без фланца L: 27 мм.
- Ширина крепёжной площадки H: 10 мм.
- Рекомендуемые условия эксплуатации: точное обеспечение соосности винта и опоры, защита узла от абразивной пыли и стружки, отсутствие ударных нагрузок, регулярный контроль состояния подшипников и крепёжных соединений.
Применяемость
Опора ШВП FK12TECHNIX предназначена для узлов линейного перемещения с винтами диаметром 12 мм и используется в станках с ЧПУ, линейных модулях, координатных столах и других системах автоматизации. Стационарная опора устанавливается на стороне привода (шаговый или серводвигатель) и работает совместно с плавающей опорой, обеспечивая жёсткую фиксацию и точную работу всего узла ШВП.
- Оси X/Y/Z фрезерных, гравировальных и сверлильных станков с ЧПУ малой и средней мощности.
- Линейные модули, портальные системы и картезианские роботы на основе винтов ШВП 1605.
- Координатные столы, измерительные и испытательные стенды с точным линейным перемещением.
- Автоматизированные линии, дозирующие и упаковочные установки с приводами на ШВП диаметром 12 мм.
- Приводы линейных направляющих, где требуется сочетание компактности, жёсткости и точности позиционирования.
Аналоги
По типоразмеру и назначению опора FK12TECHNIX соответствует распространённым фиксирующим опорам серии FK12 под винт диаметром 12 мм и может рассматриваться как замена изделий других брендов при совпадении каталожных размеров, посадочных мест и характеристик подшипникового узла. Ниже приведены типовые потенциальные аналоги по обозначению FK12.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо проверить, что диаметр хвостовика винта составляет 12 мм и соответствует посадочным размерам опоры. Опору закрепляют фланцем на жёсткой поверхности, после чего винт устанавливают в подшипниковый узел, фиксируют ограничительными элементами и затягивают гайку M12×1, контролируя соосность и отсутствие люфта.
Признаками износа опоры являются рост осевого и радиального люфта, посторонние шумы и вибрации при вращении, локальный нагрев корпуса и снижение точности позиционирования оси. При таких симптомах рекомендуется проверить состояние подшипников и крепежа и при необходимости заменить опору в сборе.
Да, при условии, что хвостовик винта не имеет износа, задиров и деформаций и полностью соответствует посадочным размерам опоры FK12. Важно сохранить внутренний диаметр 12 мм, тип подшипников 6001ZZ и длину посадочного участка, обеспечив корректный осевой натяг.
FK12TECHNIX рассчитана на винты с посадочным диаметром 12 мм и занимает промежуточное положение между компактной FK10 и более крупными опорами FK15–FK25. Она использует подшипники 6001ZZ и имеет увеличенные по сравнению с FK10 габариты фланца и подшипникового узла, что позволяет работать с более высокими нагрузками.
Опора FK12TECHNIX применяется с винтами ШВП диаметром 12 мм, в том числе типового ряда SFU1605, используемыми в ЧПУ-станках, линейных модулях и координатных столах. В сочетании с линейными направляющими и соответствующей гайкой ШВП она обеспечивает точное и долговечное линейное перемещение в системах промышленной автоматизации.
