О товаре

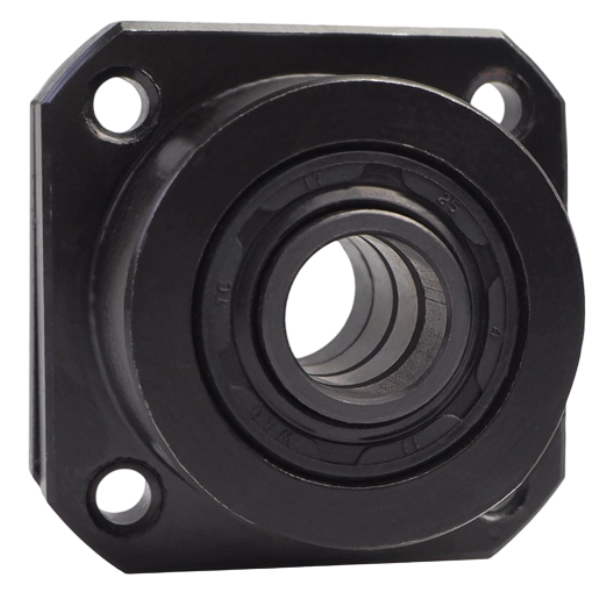

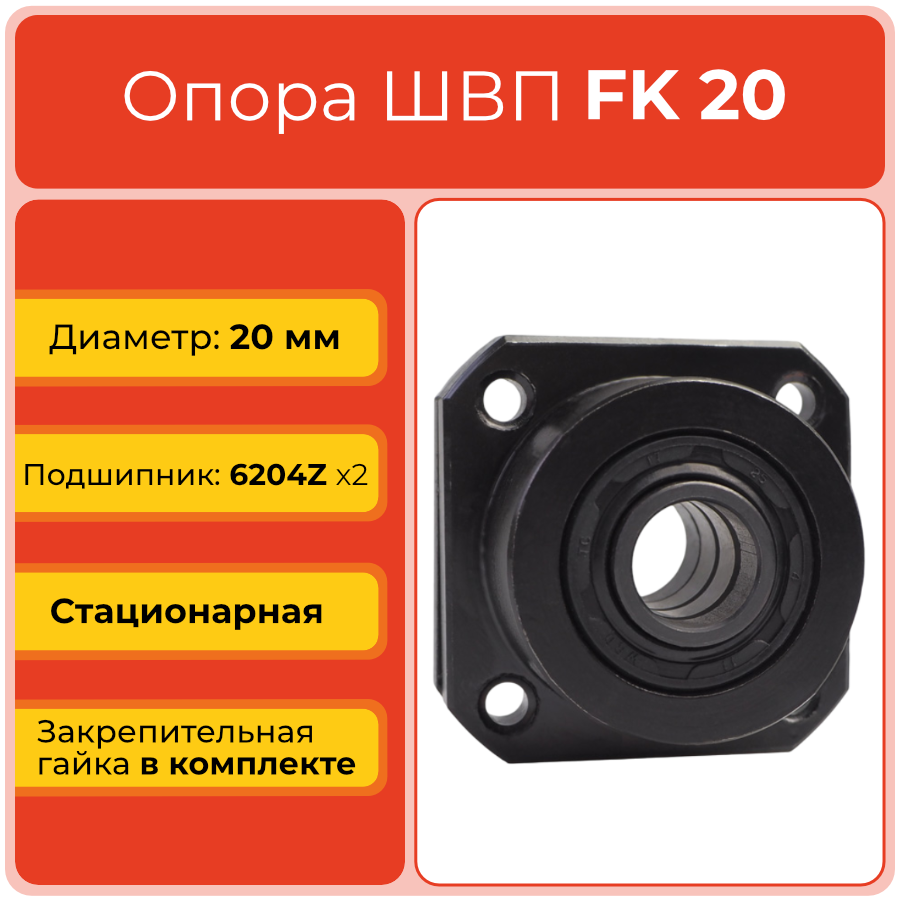

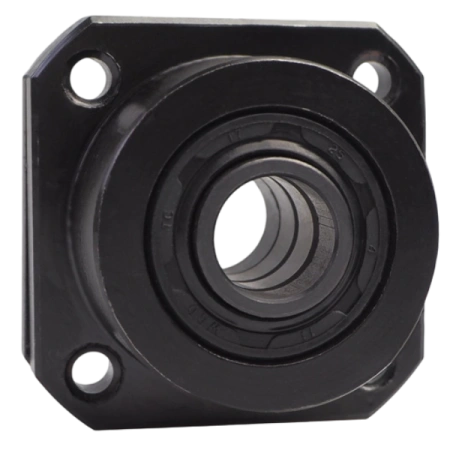

Опора ШВП FK20TECHNIX — стационарная фиксирующая опора шарико-винтовой передачи с посадочным диаметром 20 мм, предназначенная для жёсткой фиксации приводного конца винта и точного позиционирования оси вращения в нагруженных системах линейного перемещения. Узел применяется в станках с ЧПУ, портальных системах и линейных модулях, где важны высокая жёсткость, стабильность вращения и минимальный люфт при работе ШВП.
Опора FK20TECHNIX работает совместно с винтом ШВП типоразмера 2505 и служит передней стационарной опорой, воспринимающей значительные осевые и радиальные нагрузки через подшипниковый блок. Увеличенный корпус и подшипники 6204ZZ × 2 обеспечивают надёжную фиксацию хвостовика винта и устойчивую работу узла линейного перемещения на средних и повышенных нагрузках.
Расшифровка артикула
Обозначение FK20TECHNIX отражает тип опоры, посадочный размер под хвостовик винта ШВП и принадлежность к линейке компонентов TECHNIX. Расшифровка артикула позволяет быстро определить совместимый винт, крепёж и ответную опору для построения полного узла ШВП.
- FK — фиксирующая стационарная опора ШВП фланцевого типа, устанавливаемая на приводной стороне винта.
- 20 — внутренний диаметр посадочного отверстия под хвостовик винта: 20 мм.
- TECHNIX — исполнение бренда TECHNIX для промышленного оборудования, станков с ЧПУ и систем автоматизации.
Полное обозначение: FK20TECHNIX. При подборе необходимо учитывать диаметр и тип винта (например, 2505), размеры обработанного хвостовика и совместимость с опорой свободного конца.
Конструкция и устройство
Опора FK20TECHNIX представляет собой массивный корпус гнездового типа с фланцем и встроенным подшипниковым блоком на базе двух подшипников 6204ZZ. Внутреннее отверстие диаметром 20 мм предназначено для установки обработанного конца винта ШВП, который фиксируется гайкой M20×1 и ограничительными кольцами. Четыре крепёжных отверстия под винты М4, увеличенный диаметр фланца и корпуса обеспечивают высокую жёсткость и устойчивость узла при работе под нагрузкой.
- Прочный корпус с фланцем для монтажа на жёсткую опорную поверхность станка или рамы.
- Подшипниковый узел на базе 6204ZZ × 2 для восприятия значительных осевых и радиальных нагрузок.
- Посадочное отверстие d = 20 мм под хвостовик винта ШВП.
- Фиксирующая гайка M20×1 для задания осевого натяга и фиксации винта.
- Фланцевое крепление на четыре точки для надёжной интеграции опоры в конструкцию линейной оси.
Размерный ряд серии FK
Ниже приведена таблица всех типоразмеров стационарных опор ШВП серии FK, представленных в ассортименте TECHNIX. Текущий товар FK20TECHNIX выделен.

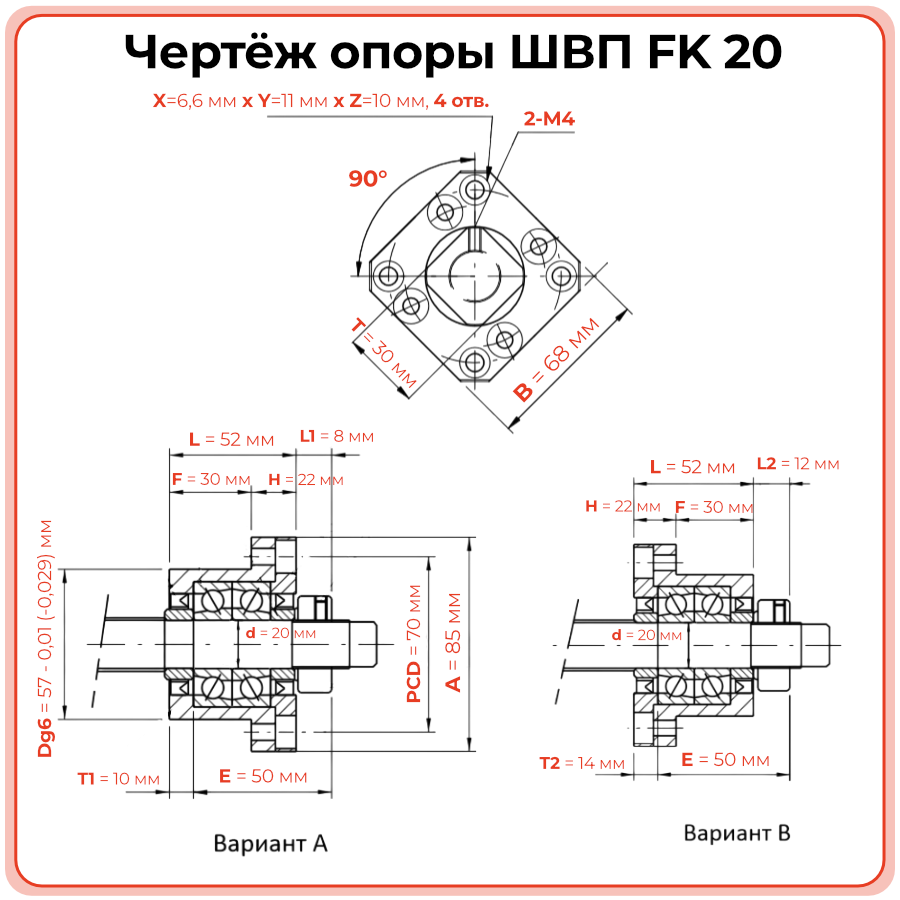

Технические параметры и условия эксплуатации
Опора FK20TECHNIX рассчитана на работу с винтами ШВП с посадочным диаметром 20 мм и обеспечивает жёсткую фиксацию приводного конца в нагруженных системах линейного перемещения. Подшипниковый блок на базе двух подшипников 6204ZZ воспринимает значительные осевые и радиальные нагрузки, а фиксирующая гайка M20×1 позволяет задать нужный осевой натяг и исключить смещение винта. Увеличенная длина корпуса и ширина фланца делают опору пригодной для использования в приводах с повышенными требованиями к жёсткости и ресурсу.
- Внутренний диаметр d: 20 мм.
- Подшипник: 6204ZZ × 2.
- Диаметр корпуса по диагонали A: 85 мм.
- Диаметр крепёжного отверстия Z: 10 мм.
- Диаметр отверстия под шляпку крепежа Y: 11 мм.
- Высота отверстия под шляпку крепежа X: 6,6 мм.
- Диаметр расположения крепёжных отверстий PCD: 70 мм.
- Диаметр фланца Dg6: 57 мм.
- Длина корпуса B: 68 мм.
- Размер фиксирующей гайки: M20×1.
- Размер фиксатора T: 30 мм.
- Расстояние от края корпуса до края фиксатора L2: 12 мм.
- Расстояние от края фиксатора до края подшипника E: 50 мм.
- Ширина фланца F: 30 мм.
- Ширина корпуса без фланца L: 52 мм.
- Ширина крепёжной площадки H: 22 мм.
- Рекомендуемые условия эксплуатации: точная соосность при монтаже, защита узла от стружки и загрязнений, отсутствие ударных нагрузок, регулярный контроль состояния подшипников и крепёжных соединений.
Применяемость
Опора ШВП FK20TECHNIX применяется в узлах линейного перемещения с винтами типоразмера 2505 и используется там, где требуется сочетание высокой жёсткости, ресурса и устойчивости к нагрузкам. Стационарная опора устанавливается на стороне привода и в сочетании с опорой свободного конца формирует полноценный подшипниковый узел винта ШВП.
- Оси портальных и крупногабаритных станков с ЧПУ.
- Линейные модули и системы позиционирования с повышенной нагрузкой.
- Приводы тяжёлых координатных столов и платформ.
- Автоматизированные линии, транспортирующие и упаковочные комплексы с приводами на ШВП.
- Механизмы, где требуется жёсткая фиксация винта и стабильная работа совместно с линейными направляющими.
Аналоги
По типоразмеру и назначению опора FK20TECHNIX соответствует распространённым фиксирующим опорам серии FK20 под винт диаметром 20 мм и может рассматриваться как замена изделий других производителей при совпадении каталожных размеров, схемы крепления и характеристик подшипникового узла. Ниже приведены типовые потенциальные аналоги по обозначению FK20.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить опору FK20TECHNIX на винт ШВП?
Перед монтажом необходимо убедиться, что обработанный хвостовик винта имеет диаметр 20 мм и соответствует посадочным размерам опоры. Опору закрепляют фланцем на жёсткой базовой поверхности, затем устанавливают винт в подшипниковый узел и затягивают фиксирующую гайку M20×1, контролируя соосность и отсутствие перекоса. - Как понять, что опора FK20TECHNIX требует замены?
О необходимости замены свидетельствуют рост люфта, появление постороннего шума и вибраций при вращении винта, нагрев подшипникового узла и ухудшение точности позиционирования. В этом случае рекомендуется проверить состояние подшипников, крепёжных элементов и посадочных поверхностей. - Можно ли заменить только опору без замены винта ШВП?
Да, если хвостовик винта не имеет следов износа, задиров и деформаций и полностью соответствует посадочным параметрам FK20. Перед заменой необходимо проверить диаметр 20 мм, резьбу под фиксирующую гайку, длину посадочного участка и общее состояние сопрягаемых поверхностей. - Чем FK20 отличается от меньших типоразмеров серии FK?
FK20 рассчитана на винты с посадкой 20 мм и имеет увеличенные габариты корпуса, фланца и подшипникового узла по сравнению с FK10–FK15. Это обеспечивает более высокую жёсткость и позволяет использовать опору в системах с повышенными нагрузками и большими ходами. - С какими системами совместима опора FK20TECHNIX?
Опора FK20TECHNIX применяется с винтами ШВП типоразмера 2505 и используется в станках с ЧПУ, портальных системах, линейных модулях и автоматизированных линиях. В сочетании с линейными направляющими и гайкой ШВП соответствующего размера она обеспечивает точное и долговечное линейное перемещение.
