О товаре

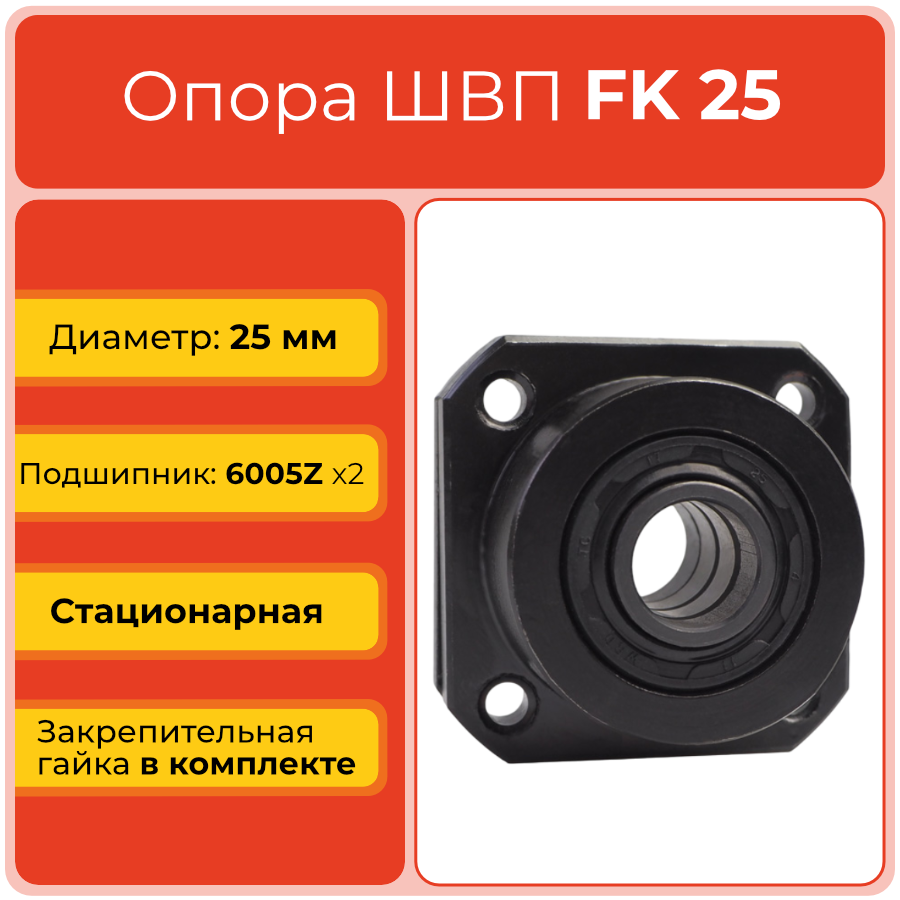

Опора ШВП FK25TECHNIX — стационарная фиксирующая опора шарико-винтовой передачи с посадочным диаметром 25 мм, предназначенная для жёсткой фиксации приводного конца винта и точного позиционирования оси вращения в тяжёлых системах линейного перемещения. Узел применяется в станках с ЧПУ, портальных установках, тяжёлых линейных модулях и промышленных приводах, где требуются высокая жёсткость, устойчивость к нагрузкам и большой ресурс работы.
Опора FK25TECHNIX работает совместно с винтом ШВП типоразмера 3205 и служит передней стационарной опорой, воспринимающей значительные осевые и радиальные нагрузки через подшипниковый блок. Увеличенный корпус и подшипники 6205ZZ × 2 обеспечивают надёжную фиксацию хвостовика винта, снижение люфтов и стабильную работу узла линейного перемещения при длительных циклах и высоких нагрузках.
Расшифровка артикула
Обозначение FK25TECHNIX отражает тип опоры, посадочный размер под хвостовик винта ШВП и принадлежность к линейке компонентов TECHNIX. Корректная расшифровка артикула упрощает подбор совместимого винта, крепёжных элементов и задней опоры для построения полного узла ШВП.
- FK — фиксирующая стационарная опора ШВП фланцевого типа, устанавливаемая на приводной стороне винта.
- 25 — внутренний диаметр посадочного отверстия под хвостовик винта: 25 мм.
- TECHNIX — исполнение бренда TECHNIX для применения в тяжёлых промышленных системах линейного перемещения и станках с ЧПУ.
Полное обозначение: FK25TECHNIX. При подборе важно учитывать диаметр и тип винта, параметры обработки хвостовика и совместимость с опорой свободного конца по размерам и нагрузкам.
Конструкция и устройство

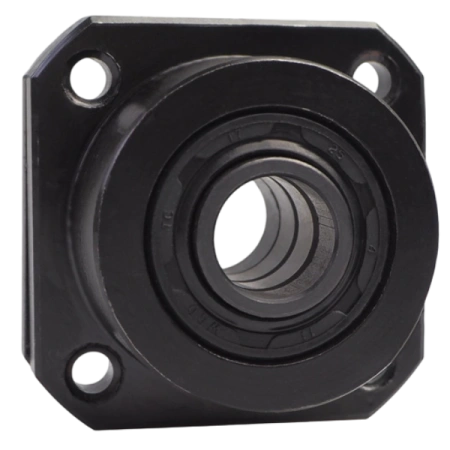

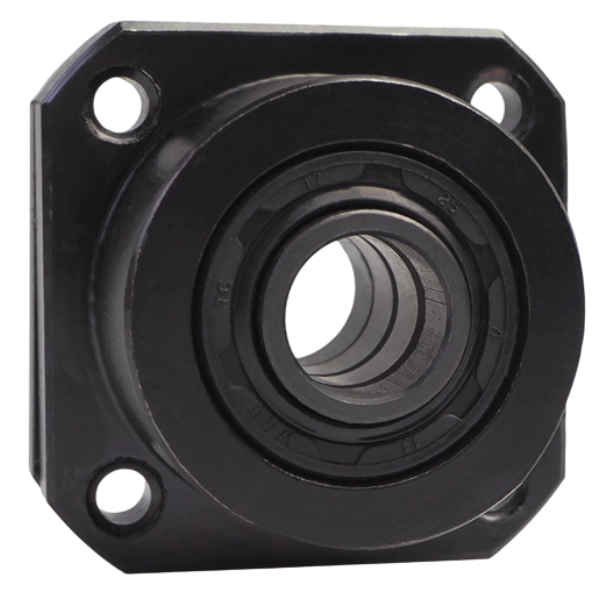

Опора FK25TECHNIX представляет собой массивный корпус гнездового типа с фланцем и встроенным подшипниковым блоком на базе двух подшипников 6205ZZ. Внутреннее отверстие диаметром 25 мм предназначено для установки обработанного конца винта ШВП, который фиксируется гайкой M25×1,5 и ограничительными кольцами. Четыре крепёжных отверстия под винты М6, увеличенный диаметр корпуса и фланца обеспечивают высокую жёсткость и устойчивость узла при работе под значительными нагрузками.
- Прочный корпус опоры с фланцем для жёсткого крепления к станине или раме оборудования.
- Подшипниковый узел на базе 6205ZZ × 2 для восприятия больших осевых и радиальных нагрузок.
- Посадочное отверстие d = 25 мм под хвостовик винта ШВП.
- Фиксирующая гайка M25×1,5 для задания осевого натяга и фиксации винта.
- Фланцевое крепление на четыре точки с крепёжными отверстиями под винты М6.
Размерный ряд серии FK
Ниже приведена таблица всех типоразмеров стационарных опор ШВП серии FK, представленных в ассортименте TECHNIX. Текущий товар FK25TECHNIX выделен.
Технические параметры и условия эксплуатации

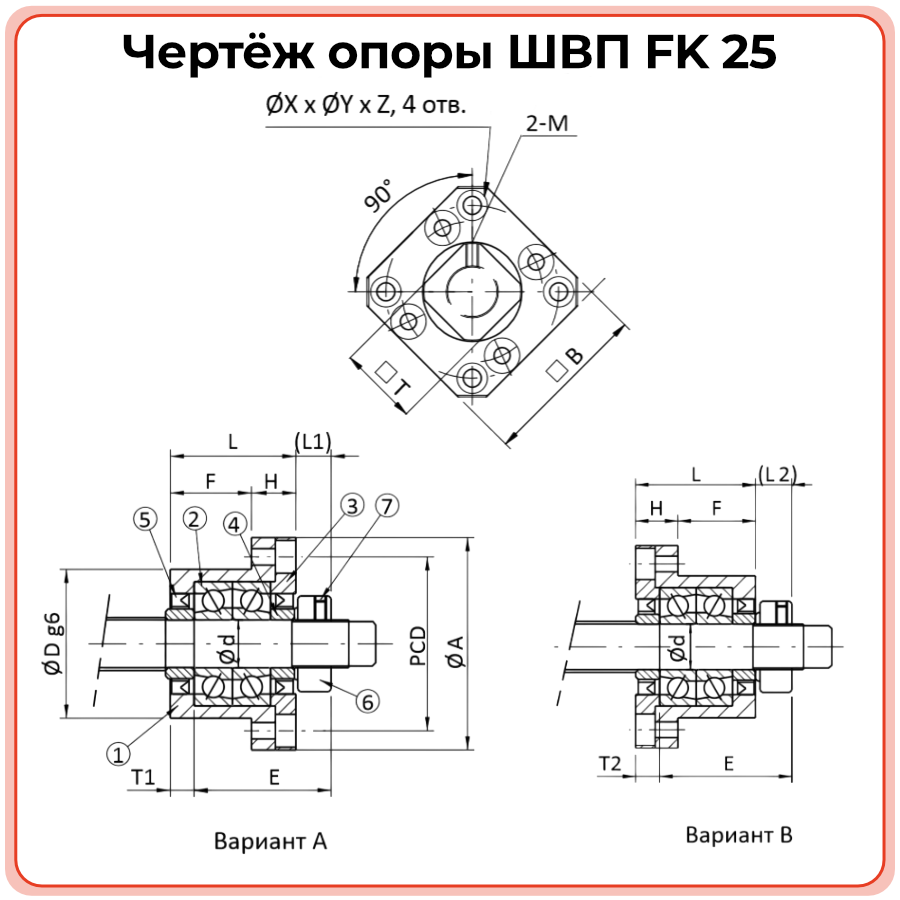

Опора FK25TECHNIX рассчитана на работу с винтами ШВП с посадочным диаметром 25 мм и обеспечивает жёсткую фиксацию приводного конца в наиболее нагруженных системах линейного перемещения. Подшипниковый блок на базе двух подшипников 6205ZZ воспринимает большие осевые и радиальные нагрузки, а фиксирующая гайка M25×1,5 позволяет задать необходимый осевой натяг. Увеличенные габариты корпуса, фланца и крепёжной площадки делают опору подходящей для тяжёлых промышленных приводов.
- Внутренний диаметр d: 25 мм.
- Подшипник: 6205ZZ × 2.
- Диаметр корпуса по диагонали A: 98 мм.
- Диаметр крепёжного отверстия Z: 13 мм.
- Диаметр отверстия под шляпку крепежа Y: 15 мм.
- Высота отверстия под шляпку крепежа X: 9 мм.
- Диаметр расположения крепёжных отверстий PCD: 80 мм.
- Диаметр фланца Dg6: 63 мм.
- Длина корпуса B: 79 мм.
- Размер фиксирующей гайки: M25×1,5.
- Размер фиксатора T: 35 мм.
- Расстояние от края корпуса до края фиксатора L2: 20 мм.
- Расстояние от края фиксатора до края подшипника E: 60 мм.
- Ширина фланца F: 30 мм.
- Ширина корпуса без фланца L: 57 мм.
- Ширина крепёжной площадки H: 27 мм.
- Рекомендуемые условия эксплуатации: точная соосность при монтаже, защита опоры от абразивных загрязнений и ударных нагрузок, регулярный контроль состояния подшипников и крепежа.
Применяемость
Опора ШВП FK25TECHNIX применяется в узлах линейного перемещения с винтами типоразмера 3205 и используется в тяжёлом промышленном оборудовании, где требуется высокая жёсткость и надёжность. Стационарная опора устанавливается на стороне привода и совместно с опорой свободного конца формирует полноценный подшипниковый узел винта ШВП.
- Оси портальных и крупногабаритных станков с ЧПУ.
- Тяжёлые линейные модули и системы позиционирования.
- Приводы массивных координатных столов и платформ.
- Автоматизированные линии, транспортировочные и упаковочные комплексы с высокими нагрузками.
- Системы промышленной автоматизации, где требуется жёсткая фиксация винта и стабильная работа совместно с линейными направляющими.
Аналоги
По типоразмеру и назначению опора FK25TECHNIX соответствует распространённым фиксирующим опорам серии FK25 под винт диаметром 25 мм и может использоваться как замена изделий других производителей при совпадении каталожных размеров, схемы крепления и характеристик подшипникового узла. Ниже приведены типовые потенциальные аналоги по обозначению FK25.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить опору FK25TECHNIX на винт ШВП?
Перед монтажом необходимо убедиться, что обработанный хвостовик винта имеет диаметр 25 мм и соответствует посадочным размерам опоры. Опору закрепляют фланцем на жёсткой базовой поверхности, затем устанавливают винт в подшипниковый узел и затягивают фиксирующую гайку M25×1,5, контролируя соосность и отсутствие перекоса. - Как определить, что опора FK25TECHNIX требует замены?
На необходимость замены указывают увеличение люфта, появление шума и вибраций при вращении винта, нагрев подшипникового узла и ухудшение точности позиционирования. При таких признаках рекомендуется проверить состояние подшипников, крепёжных элементов и посадочных поверхностей. - Можно ли заменить только опору без замены винта ШВП?
Да, если хвостовик винта не изношен, не имеет задиров и деформаций и полностью соответствует посадочным параметрам FK25. Перед заменой необходимо проверить диаметр 25 мм, резьбу под фиксирующую гайку, длину посадочного участка и общее состояние сопрягаемых поверхностей. - Чем FK25 отличается от других типоразмеров серии FK?
FK25 является крупнейшим типоразмером в серии и рассчитана на винты с посадкой 25 мм, поэтому имеет максимальные габариты корпуса, фланца и подшипникового узла. Это обеспечивает наибольшую жёсткость и пригодность для тяжёлых промышленных применений по сравнению с FK10–FK20. - С какими системами совместима опора FK25TECHNIX?
Опора FK25TECHNIX применяется с винтами ШВП типоразмера 3205 и используется в портальных станках, тяжёлых линейных модулях, координатных столах и автоматизированных линиях. В сочетании с линейными направляющими и соответствующей гайкой ШВП она обеспечивает точное, плавное и долговечное линейное перемещение при высоких нагрузках.
