О товаре

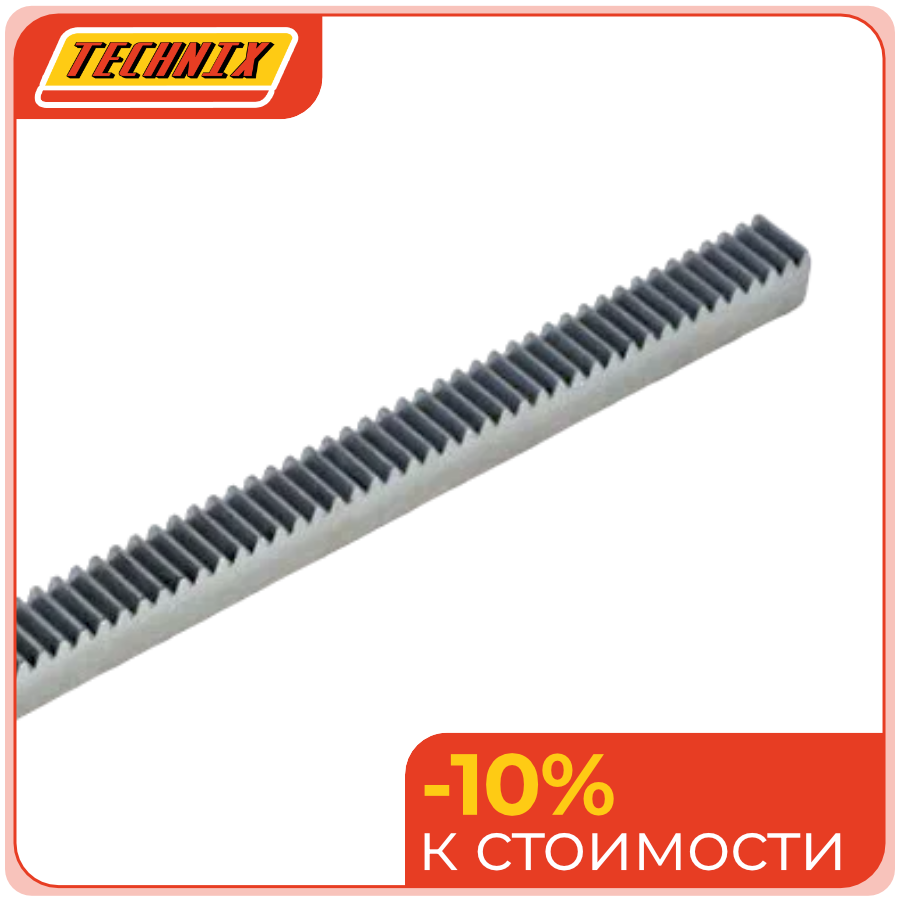

Рейка прямозубая CR27100 с модулем 1,5 и сечением 17x17 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в лёгких и средненагруженных приводах станков, автоматике и линейных механизмах с умеренно длинным ходом, где важны плавная работа, высокая точность и компактное исполнение зубчатого зацепления.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталога.
- 27100 — типоразмер и длина исполнения, соответствующая рейке L=1000 мм.
- 1,5 — модуль зубьев m=1,5.
- 17x17 — типоразмер сечения рейки he x S.
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR27100. В каталоге эта позиция относится к рейкам с шагом 4,712 мм и сечением 17x17 мм, рассчитанным на линейные оси средней длины при средних и умеренных нагрузках.
Конструкция и устройство
Рейка представляет собой стальной профиль с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй, и обеспечивает равномерную передачу усилия при ходе до 1 м. Материал C45 гарантирует достаточную прочность и устойчивость зубьев к износу, а модуль 1,5 при сечении 17x17 мм обеспечивает более плавный и тихий ход и высокую точность перемещения по сравнению с рейками с большим модулем.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар — CR27100.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR27050 | CR | 1,5 | 11,25 | 35 | 17x17 | сталь C45 | 500 | 0,8 | 4,712 |
| CR27100 | CR | 1,5 | 11,25 | 70 | 17x17 | сталь C45 | 1000 | 0,8 | 4,712 |
| CR27200 | CR | 1,5 | 11,25 | 140 | 17x17 | сталь C45 | 2000 | 0,8 | 4,712 |
| CR27300 | CR | 1,5 | 11,25 | 210 | 17x17 | сталь C45 | 3000 | 0,8 | 4,712 |
Технические параметры и условия эксплуатации
- Модуль: 1,5.
- Высота делительной окружности hp: 11,25 мм.
- Количество зубьев Z: 70.
- Сечение he x S: 17x17 мм.
- Материал: сталь C45.
- Длина: 1000 мм.
- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 4,712 мм.
Рейка CR27100 работает в паре с зубчатым колесом модуля 1,5 и обеспечивает точную передачу движения с шагом 4,712 мм. Длина 1000 мм удобна для линейных приводов с умеренным и средним ходом при средних и умеренных нагрузках. Сталь C45 обеспечивает хороший запас прочности и стойкость к износу; зазор 0,8 мм между секциями позволяет использовать рейку как отдельный элемент или комбинировать с другими рейками при сборке составных линейных передач. Для стабильной работы важны правильная соосность шестерни, надёжное крепление рейки и регулярная смазка пары «рейка–шестерня».
Применяемость
- Станки с ЧПУ и средние линейные оси.
- Узлы подачи и транспортировки деталей на средние расстояния.
- Автоматизированные механизмы с умеренной нагрузкой и высокой точностью.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением хода и плавности хода.
Аналоги
Подбор аналогов для CR27100 следует выполнять по модулю, длине, сечению и параметрам зацепления. Примерные ориентиры:
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 17x17, M1,5, L1000 | Условный аналог по размеру |
| ISB | Рейка 17x17, M1,5, L1000 | Условный аналог по размеру |
| OEM | Rack 17x17, module 1,5, 1000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M1,5 17x17 | По каталожному типоразмеру |
Точное соответствие необходимо подтверждать по каталогам конкретного производителя и допускаемым нагрузкам.
Часто задаваемые вопросы
- Как правильно монтировать CR27100? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни; после фиксации проверяют лёгкость хода и отсутствие закусывания.
- Чем CR27100 отличается от CR27200? Главное отличие — длина: у CR27100 1000 мм, у CR27200 — 2000 мм; модуль, сечение и серия одинаковы.
- Когда нужна замена рейки? При заметном износе зубьев, увеличении люфта, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR27100 вместо рейки с другим модулем 1,5? Нужно сверять высоту профиля, сечение 17x17 мм, длину 1000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать рейку? Да, регулярная смазка пары рейка–шестерня необходима при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
