О товаре

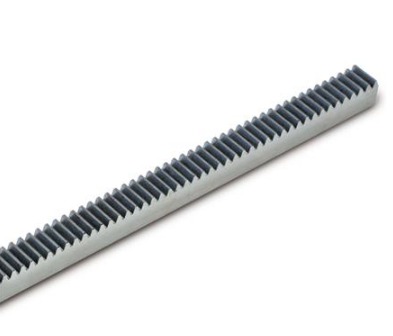

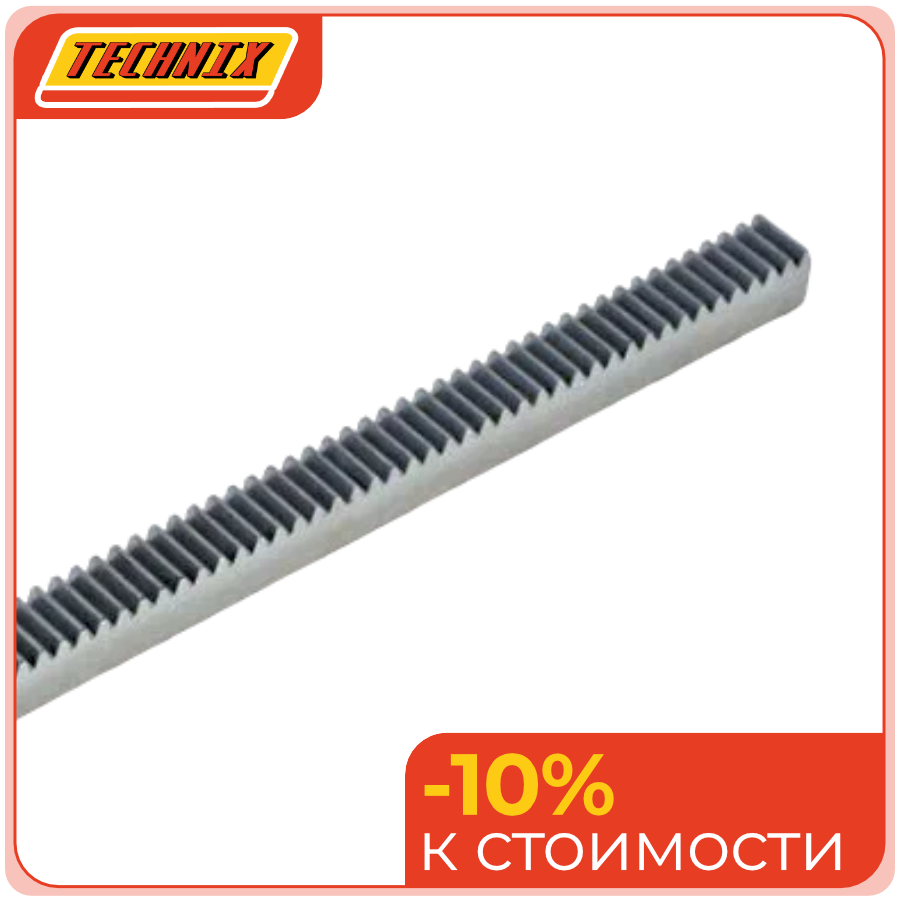

Рейка прямозубая CR36100 с модулем 4 и сечением 25x25 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных приводах станков, автоматике и линейных механизмах, где важны стабильность работы, достаточная жёсткость и длительный ресурс.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 36100 — типоразмер и длина исполнения, соответствующая рейке L=1000 мм;
- 4 — модуль зубьев m=4;
- 25x25 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR36100. В каталоге эта позиция относится к рейкам с увеличенным шагом зубьев и сечением 25x25 мм, рассчитанным на оси средней длины при умеренных нагрузках.
Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с ходом порядка 1 м, где важны стабильность и предсказуемость движения. Материал C45 обеспечивает хорошую прочность и сопротивление износу, а большее сечение 25x25 мм по сравнению с 22x22 мм даёт повышенную жёсткость и устойчивость к прогибам.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.
| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR36050 | CR | 4 | 30 | 50 | 25x25 | сталь C45 | 500 | 0,8 | 12,566 |
| CR36100 | CR | 4 | 30 | 100 | 25x25 | сталь C45 | 1000 | 0,8 | 12,566 |
| CR36200 | CR | 4 | 30 | 200 | 25x25 | сталь C45 | 2000 | 0,8 | 12,566 |
| CR36300 | CR | 4 | 30 | 300 | 25x25 | сталь C45 | 3000 | 0,8 | 12,566 |
Технические параметры и условия эксплуатации
Рейка CR36100 работает в паре с зубчатым колесом модуля 4, обеспечивая точную передачу движения с шагом 12,566 мм. Длина 1000 мм оптимальна для осей среднего и большого хода при умеренных нагрузках. Сталь C45 гарантирует высокую стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет использовать рейку как отдельную деталь или комбинировать с другими секциями при сборке линейных передач. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка пары «рейка–шестерня».
- Модуль: 4.
- Высота делительной окружности hp: 30 мм.
- Количество зубьев Z: 100.
- Сечение he x S: 25x25 мм.
- Материал: сталь C45.
- Длина: 1000 мм.
- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 12,566 мм.
Применяемость
Рейка прямозубая CR36100 применяется в приводах перемещения станков с ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных систем. Благодаря модулю 4 и сечению 25x25 мм изделие подходит для узлов с умеренными и средними нагрузками, где требуется точное позиционирование и плавность хода на ходах порядка 1 м. Такая рейка удобна как для самостоятельной установки, так и в составе длинных линейных передач с составными рейками.
- Станки с ЧПУ и линейные оси среднего хода.
- Узлы подачи и транспортировки деталей и заготовок.
- Автоматизированные механизмы с повышенной нагрузкой.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением хода и жёсткости.
Аналоги
Подбор аналогов для CR36100 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 25x25, M4, L1000 | Условный аналог по размеру |
| ISB | Рейка 25x25, M4, L1000 | Условный аналог по размеру |
| OEM | Rack 25x25, module 4, 1000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M4 25x25 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR36100? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR36100 отличается от CR36200? Главное отличие — длина. У CR36100 она 1000 мм, тогда как у CR36200 — 2000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR36100 вместо рейки с другим модулем 4? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 25x25 мм, длину 1000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
