О товаре
Винт ШВП SFUR1204TECHNIX — катаный шарико-винтовой винт диаметром 12 мм с шагом 4 мм и правым направлением резьбы, класс точности C7. Решение предназначено для точного линейного перемещения в компактных осях станков с ЧПУ, лабораторных установках и небольших автоматизированных механизмах, где критичны минимальные габариты узла и стабильная повторяемость позиционирования.
Винт SFUR1204TECHNIX работает в паре с фланцевой гайкой серии SFU1204, преобразуя вращение шагового или сервопривода в линейное перемещение каретки. Контакт качения шариков диаметром 2,381 мм снижает трение, уменьшает люфт по сравнению с трапецеидальными винтами и обеспечивает плавную подачу в компактных приводах осей ЧПУ и лабораторных системах позиционирования.
Расшифровка артикула
Обозначение SFUR1204TECHNIX фиксирует тип шарико-винтовой передачи, направление резьбы и основные геометрические параметры винта. Корректная расшифровка артикула помогает подобрать совместимую гайку SFU1204 и правильно спроектировать компактный узел линейного перемещения.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков для универсальных промышленных и ЧПУ‑приводов.
- R — правая резьба винта (Right-hand); при вращении по часовой стрелке гайка перемещается «от привода» вдоль оси винта.
- 1204 — типоразмер ШВП: диаметр винта 12 мм, шаг линейного перемещения 4 мм за один оборот.
- C7 — класс точности катаного винта, оптимальный для универсальных ЧПУ‑систем, линейных модулей и промышленной автоматизации.
- TECHNIX — исполнение бренда TECHNIX для применения в компактных приводах линейных осей, лабораторных и учебных установках.
Полное обозначение: SFUR1204TECHNIX. При заказе учитывайте диаметр 12 мм, шаг 4 мм, направление резьбы (R), класс точности C7 и совместимость с фланцевой гайкой SFU1204 по присоединительным размерам.
Конструкция и устройство

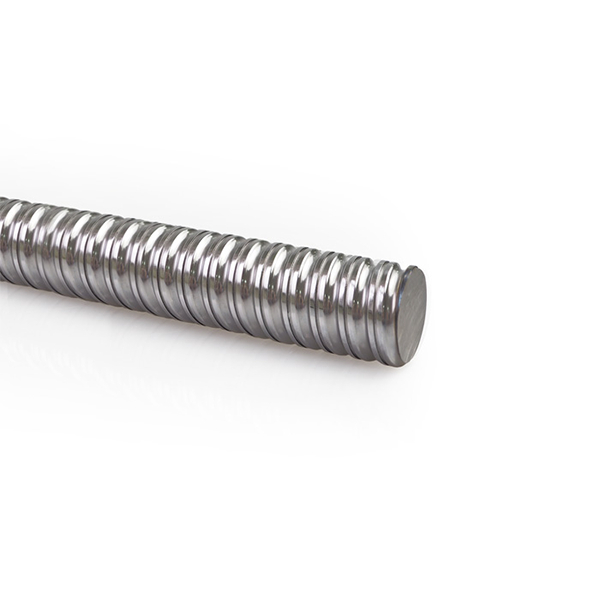

Шарико-винтовая передача SFUR1204 C7 представляет собой стальной катаный винт с профилированными дорожками качения, работающий в паре с компактной фланцевой гайкой SFU1204 и внутренней рециркуляцией шариков диаметром 2,381 мм. Однозаходная резьба с шагом 4 мм обеспечивает дозированную подачу и высокую разрешающую способность по перемещению при небольших габаритах узла.
- Катаный винт из конструкционной стали с закалённым профилем дорожек качения под шарики 2,381 мм.
- Готическая форма профиля дорожек (gothic arch) для двухточечного контакта шариков и повышенной жёсткости узла.
- Однозаходная резьба с шагом 4 мм для точной и предсказуемой подачи в компактных механизмах.
- Работа с фланцевой гайкой SFU1204 с внутренней рециркуляцией шариков, обеспечивающей непрерывный ход без выпадения тел качения.
- Класс точности C7, обеспечивающий сочетание достаточной точности для большинства задач ЧПУ и хорошего ресурса в условиях серийной эксплуатации.
Размерный ряд серии SFU‑R C7
Ниже приведены основные типоразмеры шарико-винтовых передач серии SFU‑R C7 в исполнении TECHNIX с различными диаметрами и шагами. Текущая модель SFUR1204TECHNIX выделена.
Технические параметры и условия эксплуатации

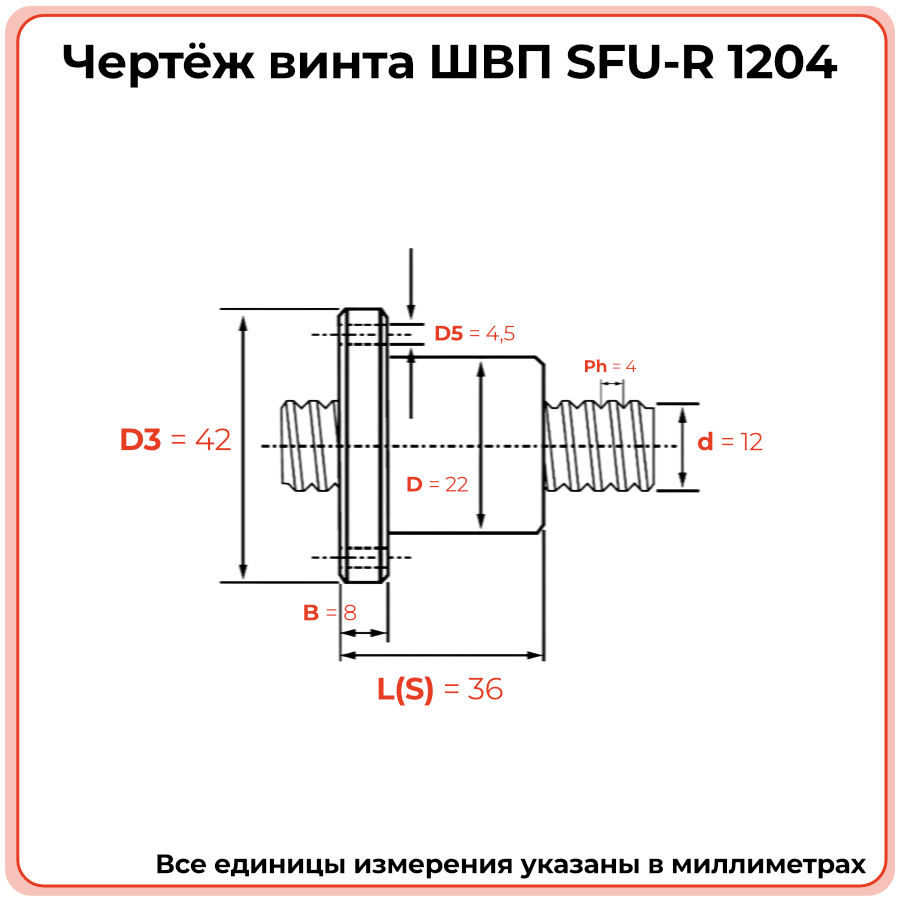

В составе шарико-винтовой передачи винт SFUR1204 C7 обеспечивает плавное линейное перемещение с шагом 4 мм за один оборот при диаметре 12 мм. Малый диаметр и компактная гайка делают узел подходящим для лёгких механизмов, учебных и лабораторных установок, а также для замены трапецеидальных винтов в малогабаритных приводах. Для обеспечения ресурса необходима защита от стружки и пыли, правильный подбор смазки и периодический контроль осевого люфта в паре винт–гайка.
- Диаметр винта d: 12,0 мм.
- Шаг ph: 4,0 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная.
- Диаметр шариков Dw: 2,381 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: регулярная смазка, защита от абразивной пыли и стружки, использование подходящих опорных узлов класса C7 и отсутствие ударных нагрузок на узел ШВП.
Применяемость
Винт ШВП SFUR1204TECHNIX применяется в компактных осях приводов, где важны точность, повторяемость и минимальные габариты. Он подходит для малых ЧПУ‑станков, гравировальных и фрезерных комплексов, координатных столов, учебных и лабораторных стендов, а также для модернизации лёгких механизмов с заменой трапецеидальных винтов.
- Небольшие фрезерные и гравировальные станки с ЧПУ.
- Учебные и лабораторные комплексы по мехатронике и автоматизации.
- Компактные координатные и позиционирующие столы.
- Лёгкие подающие, дозирующие и позиционирующие устройства с приводами на ШВП.
Аналоги
Винт ШВП SFUR1204TECHNIX имеет аналоги у других производителей шарико-винтовых передач с тем же диаметром, шагом и сопоставимым классом точности C7. Перед заменой необходимо сверять каталожные размеры винта и гайки, тип гайки и исполнение концов винта.
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении диаметра, шага, длины, исполнения гайки, присоединительных размеров и класса точности. Точное соответствие необходимо подтверждать по каталожным данным и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Для компактных осей и лёгких нагрузок, где требуется точное и плавное линейное перемещение при ограниченном монтажном пространстве: малые ЧПУ‑станки, координатные столы, учебные и лабораторные стенды.
Допустимо при малых нагрузках и правильном подборе опор и фиксации по оси; необходимо учитывать вес подвижных частей, наличие торможения и защиту от самопроизвольного опускания.
Да, шаг 4 мм хорошо сочетается с шаговыми и сервоприводами, обеспечивая удобную дискретизацию перемещения и точную дозированную подачу по координатам.
ШВП типоразмера 1204 обеспечивает более высокий КПД, меньший люфт, более плавный ход и увеличенный ресурс по сравнению с трапецеидальными винтами при регулярной эксплуатации.
Рекомендуется использовать смазки, допускаемые для шарико-винтовых передач класса C7, регулярно обновлять смазку, защищать узел от абразивной пыли и стружки, контролировать люфт и плавность хода, а также придерживаться рекомендаций по монтажу и регулировке опорных подшипников.
