Как подобрать винт для шарико-винтовой пары

Техника
Время на прочтение: 2 мин
Как подобрать винт для шарико-винтовой пары

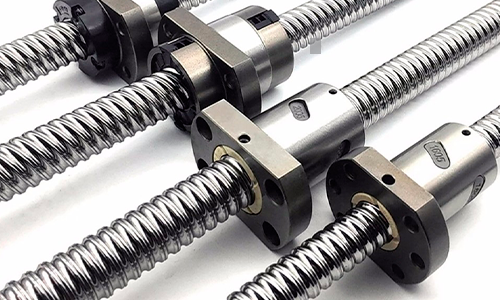

Стандартная шарико-винтовая передача состоит из винта и гайки.

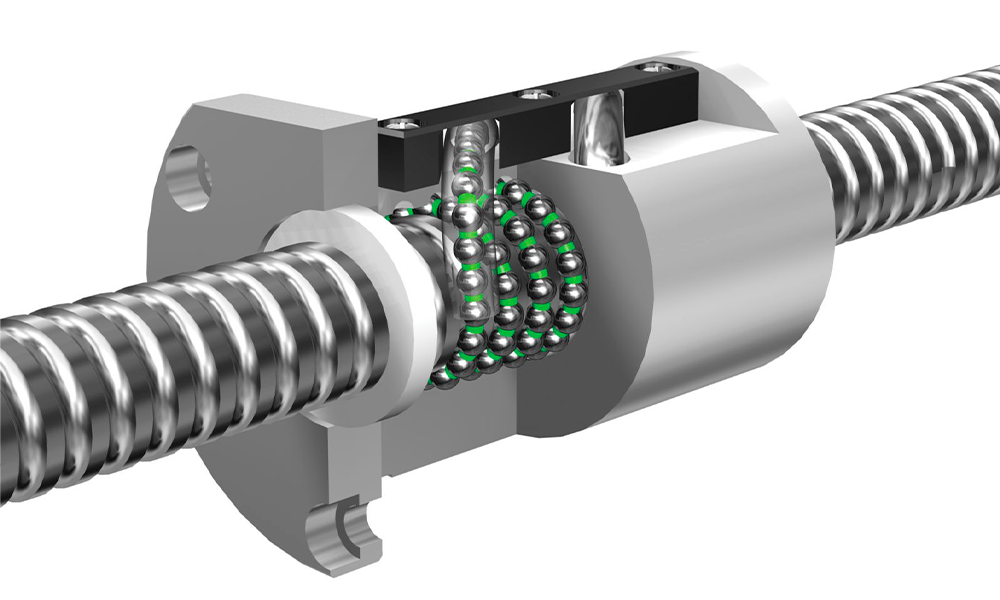

Шарико-винтовая передача (ШВП) – распространенный преобразователь механических импульсов. Узел, состоящий из винта, шариков и гайки, обеспечивает линейное движение привода станка. Энергия вращения винта трансформируется в поступательное перемещение гайки. Как подобрать винт, купить ШВП в Москве, Московской области, соответствующую приводу станка?

Критерии выбора винта ШВП

Одним из основных параметров является габарит винта. Этот показатель часто равен внешнему диаметру, например, 25 миллиметрам. Необходимо учитывать, что габарит накатного винта не совпадает с наружным сечением. Разница значений может оказаться критичной для механизмов высокой точности.

От числа различных заходов зависит надежность сбора и ремонтопригодность узла. Чем больше дорожек для подшипников, тем больше возможностей для перевода вращения на новые трассы качения. ШВП2 обозначает 2 возможных захода.

Винт подбирают по

• протяженности винтовой части (например, можно купить ШВП 2600/2400);
• общей длине;
• углу подъема винтовой канавки.

Кроме того, учитывается показатель накопленной погрешности. Показатель 0.05 на 400 означает отклонение до 50 микрон через каждые 400 миллиметров хода. Значение внутреннего, или корневого диаметра, учитывают при расчетах максимально возможной скорости вращения.

Большинство винтов ШВП имеет правостороннюю резьбу (R). Левый ход шарико-винтовых пар подходит только для синхронного схождения-расхождения. Популярный вариант поиска – подбор модели под распространенные гайки ШВП – SFU1605, SFU3205, SFU 1605, 1204, 2505, 2010.


Какие ШВП купить: шлифованные или катаные

Катаная резьба формируется протяжкой заготовки через матрицы. Для обработки металла используют технологию холодной трансформации. Шлифованную винтовую резьбу получают истиранием излишков материала в горизонтальных установках.

Катаные винты ШВП имеют высокую прочность по сравнению со шлифованными моделями. Потому что металл дополнительно упрочняется в ходе пластической деформации. С другой стороны, катаные комплектующие отличаются большей шероховатостью поверхности, что может вызывать люфт при движении шариков, снижает износостойкость. На гладкой шлифованной резьбе ниже трение качения.


Дополнительные параметры ШВП

Лучше купить ШВП с дорожками качения, заканчивающимися до зоны переходного отпуска. «Слабая» область имеет меньшую твердость по сравнению с другими участками винта ШВП. Одна из дополнительных характеристик шарико-винтовых пар – максимально допустимая частота вращения. Этот параметр зависит от длины, диаметра, метода фиксации винта.

Схема крепления винта ШВП должна соответствовать приводу станка. Долговечность узла после продажи и передачи в производство зависит от динамической нагрузочной способности. Ресурс может составлять 1 000 000 или больше оборотов.

Оптимальное решение – покупка комплектующих напрямую у компании-производителя по низким ценам. С ассортиментом продукции вы можете ознакомиться в каталоге Technix. Чтобы купить ШВП в Москве, положите товар в корзину или оставьте заявку на сайте.
