О товаре

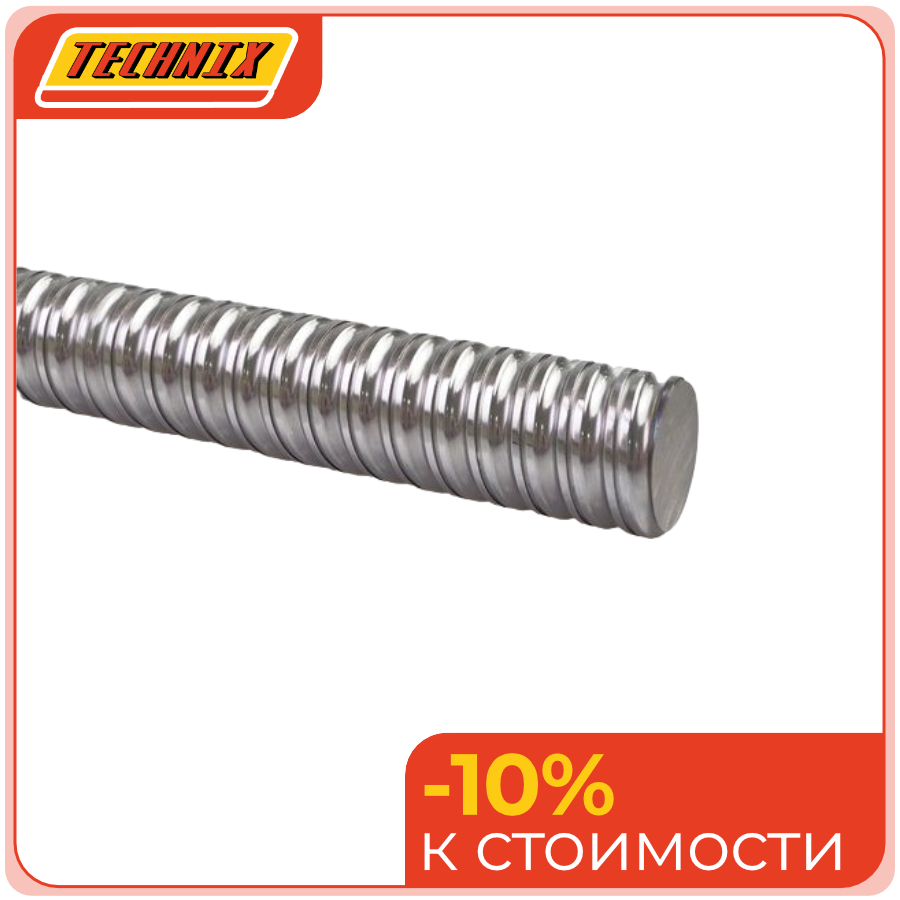

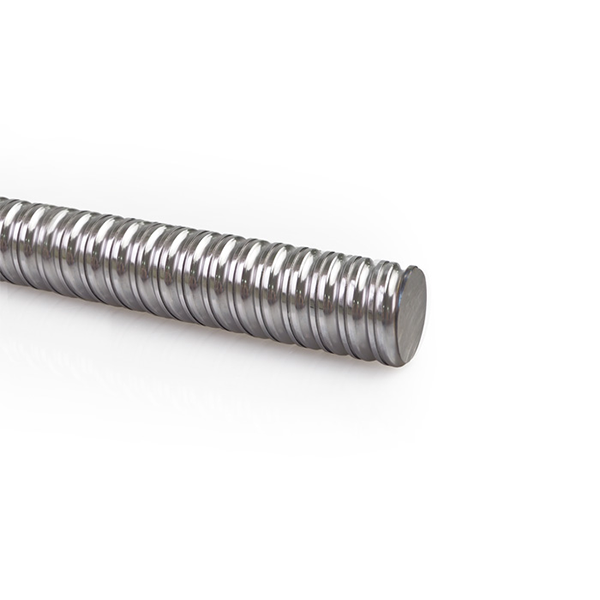

Винт ШВП SFUR1605TECHNIX — катаный шарико-винтовой винт диаметром 16 мм с шагом 5 мм и правым направлением резьбы, класс точности C7. Применяется в приводах осей станков с ЧПУ, портальных фрезерных установках и линейных модулях, где важно сочетание грузоподъёмности, точности позиционирования и разумных габаритов узла.
Универсальный шаг 5 мм обеспечивает комфортный баланс между скоростью перемещения и усилием на валу двигателя. В паре с фланцевой гайкой SFU1605 винт SFUR1605TECHNIX формирует эффективный привод линейного перемещения с высоким КПД и сниженным люфтом по сравнению с винтами скольжения.
Расшифровка артикула
Обозначение SFUR1605TECHNIX отражает серию шарико-винтовой передачи, направление резьбы и основные параметры винта. Правильная расшифровка артикула помогает подобрать совместимую гайку SFU1605 и корректно спроектировать привод осей станка или линейного модуля.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 1605 — типоразмер ШВП: диаметр винта 16 мм, шаг 5 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта, достаточный для большинства задач общего машиностроения и ЧПУ.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленных и ЧПУ‑приводах линейных осей.
Полное обозначение: SFUR1605TECHNIX. При заказе учитывайте диаметр 16 мм, шаг 5 мм, направление резьбы (R), класс точности C7 и совместимость с фланцевой гайкой SFU1605 по присоединительным размерам.
Конструкция и устройство
Шарико-винтовая передача 1605 SFU‑R представляет собой стальной винт диаметром 16 мм с профилированными дорожками качения, работающий с компактной фланцевой гайкой SFU1605. Внутренняя рециркуляция шариков диаметром 3,175 мм формирует замкнутый контур качения и обеспечивает высокий КПД, снижая потери на трение по сравнению с винтами скольжения.
- Катаный винт из высококачественной стали с закалённым профилем дорожек качения под шарики 3,175 мм.
- Готический профиль дорожек (gothic arch) для двухточечного контакта шариков и повышенной жёсткости.
- Однозаходная резьба с шагом 5 мм, обеспечивающая предсказуемую подачу и удобный подбор передаточных чисел для шаговых и сервоприводов.
- Работа с фланцевой гайкой SFU1605 с внутренней рециркуляцией шариков и возможностью установки через фланцевый монтаж.
- Класс точности C7, обеспечивающий разумный баланс между точностью позиционирования, стоимостью и ресурсом узла.
Размерный ряд серии SFU‑R C7
Винт SFUR1605TECHNIX входит в линейку шарико-винтовых передач SFU‑R C7 с различными диаметрами и шагами. Текущая модель SFUR1605TECHNIX выделена.
Технические параметры и условия эксплуатации
ШВП 1605 SFU‑R C7 предназначен для работы в приводах осей с умеренными и средними нагрузками, обеспечивая точную подачу 5 мм за оборот при диаметре винта 16 мм. Типоразмер 1605 часто выбирают как стандартное решение для осей X и Y в небольших и средних станках с ЧПУ. Для сохранения ресурса необходимы защита от стружки и абразива, корректный подбор смазки и соблюдение рекомендаций по максимальной частоте вращения.

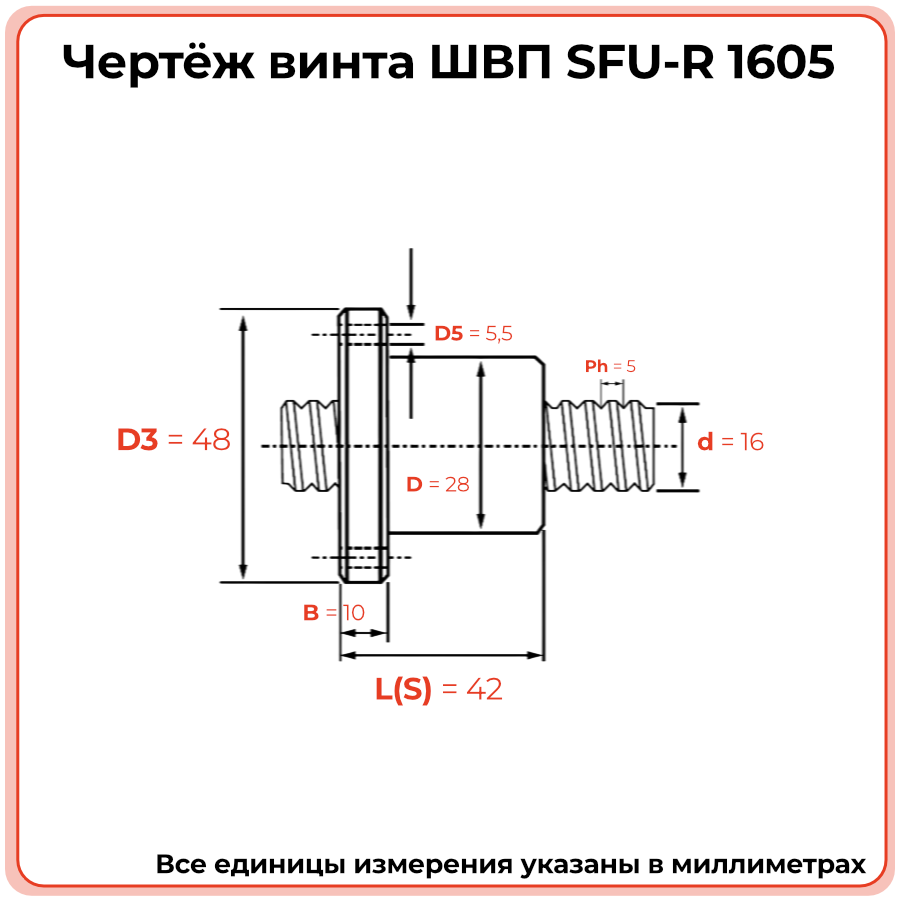

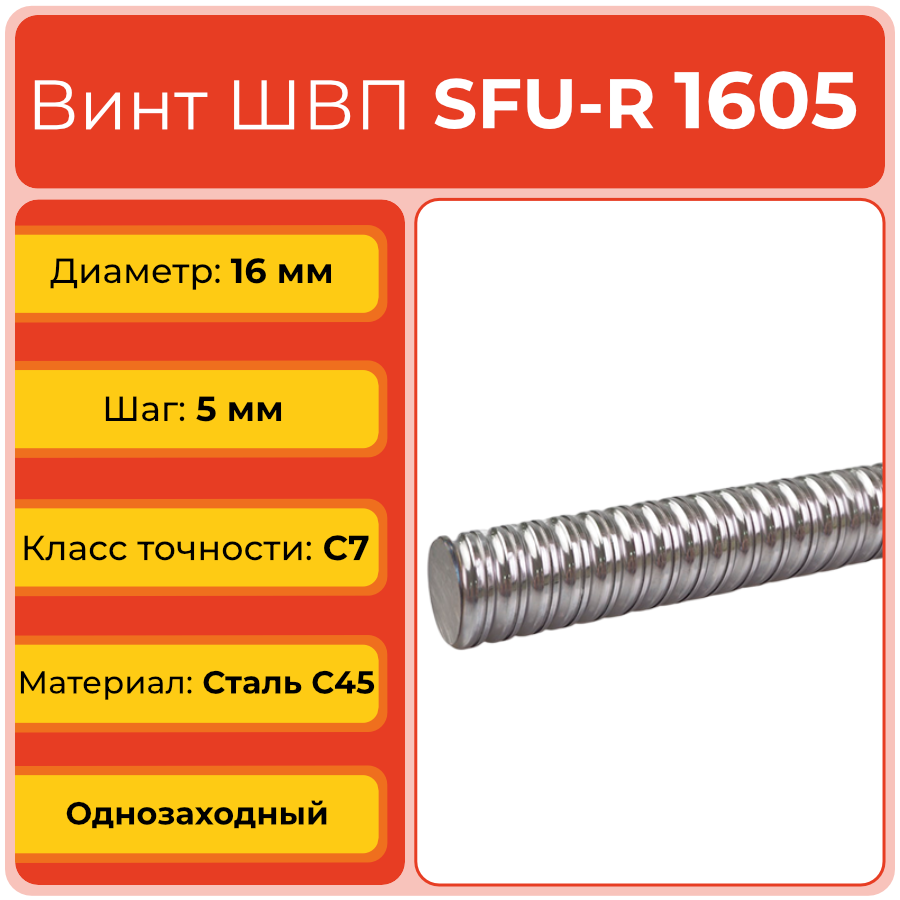

- Диаметр винта d: 16 мм.
- Шаг ph: 5 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная.
- Диаметр шариков Dw: 3,175 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: регулярная смазка, защита от абразивной пыли и стружки, использование соответствующих опорных узлов и отсутствие ударных нагрузок на узел ШВП.
Применяемость
Винт ШВП 1605 SFU‑R C7 TECHNIX используется в приводах линейного перемещения, где требуется стабильная точность и достаточная несущая способность при компактных габаритах. Это типичный выбор для осей X/Y настольных и лёгких портальных станков, а также для линейных модулей и подающих механизмов в автоматизированных линиях.
- Настольные и лёгкие портальные станки с ЧПУ.
- Линейные модули позиционирования и подачи.
- Автоматизированные сборочные и транспортные линии.
- Переоснащение существующих механизмов с винтами скольжения на ШВП.
Аналоги
Винт ШВП SFUR1605TECHNIX имеет аналоги у других производителей шарико-винтовых передач с диаметром 16 мм, шагом 5 мм и сопоставимым классом точности. Перед подбором замены требуется сверка присоединительных размеров винта, гайки и типа обработки концов.
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрии винта, шага, длины, исполнения гайки, присоединительных размеров и класса точности. Соответствие необходимо подтверждать по каталожным данным и расчётным нагрузкам конкретной модели.
Часто задаваемые вопросы
Чаще всего для осей X и Y малых и средних станков с ЧПУ, где важны точность, достаточная жёсткость и разумная нагрузочная способность.
Возможна работа на вертикальной оси при корректном подборе диаметра, опор и приводов с учётом массы узла и требований к фиксации по оси.
При шаге 5 мм на один оборот получается меньшая линейная подача и выше доступное усилие при том же моменте двигателя, тогда как шаг 10 мм даёт более высокую скорость при меньшем усилии.
При совпадении диаметра, шага, длины и присоединительных размеров такая замена, как правило, возможна, однако требуется проверка по чертежам и каталожным данным.
Рекомендуется использовать смазки, предназначенные для шарико-винтовых передач, регулярно обновлять смазку, защищать узел от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу и регулировке опорных подшипников.
