О товаре

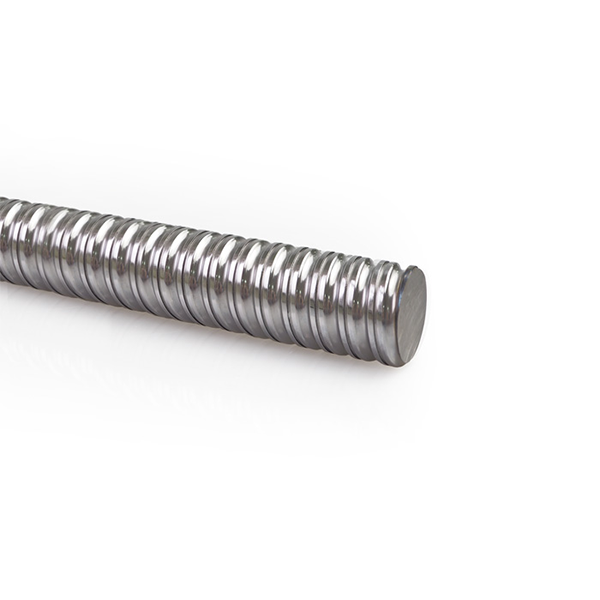

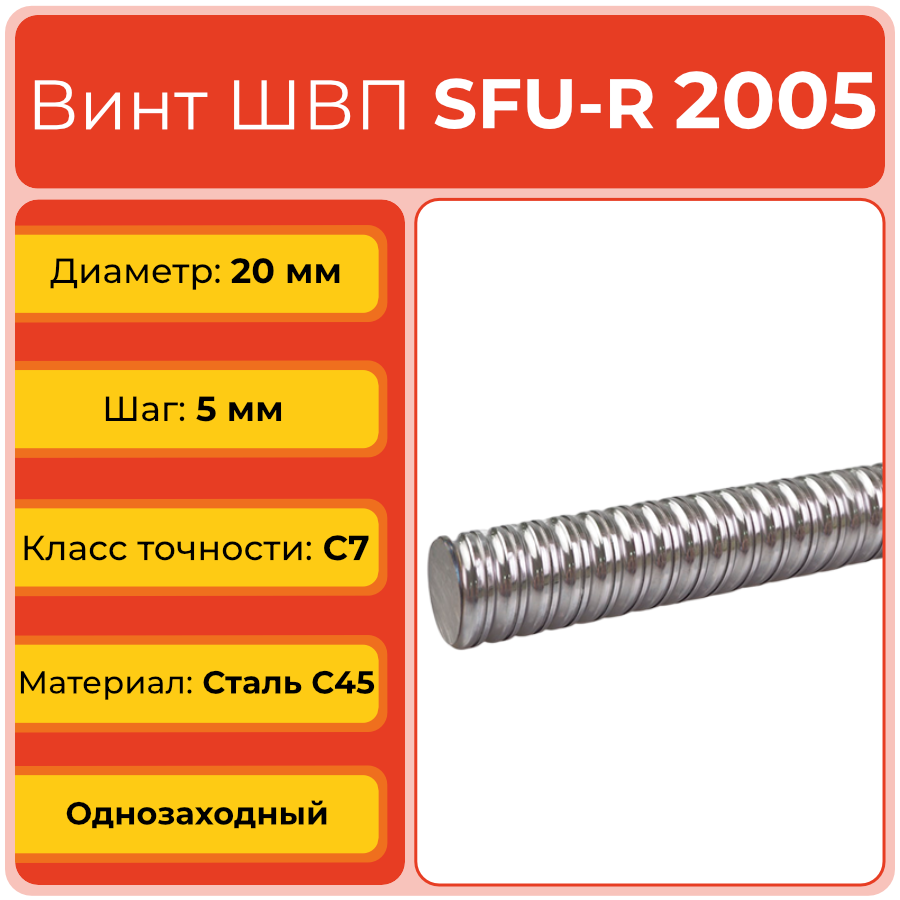

Винт ШВП SFUR2005TECHNIX предназначен для более нагруженных приводов линейного перемещения в металлообрабатывающих и сборочных станках. Увеличенный по сравнению с серией 16 диаметр 20 мм обеспечивает повышенную жёсткость и допустимые нагрузки при сохранении универсального шага 5 мм и класса точности C7.
Серия SFU‑R2005 применяется в осях, где требуется сочетание точности, ресурса и устойчивости к прогибу на длинных ходах. В паре с фланцевой гайкой SFU2005 винт SFUR2005TECHNIX формирует надёжный привод линейного перемещения с высоким КПД и малым люфтом при работе под средними и повышенными нагрузками.
Расшифровка артикула
Обозначение SFUR2005TECHNIX показывает серию шарико-винтовой передачи, направление резьбы и основные геометрические параметры винта. Расшифровка артикула упрощает подбор гайки SFU2005 и проектирование осей подачи для станков и автоматизированных линий.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 2005 — типоразмер ШВП: диаметр винта 20 мм, шаг 5 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта, оптимальный для большинства промышленных осей подачи.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленных приводах линейного перемещения.
Полное обозначение: SFUR2005TECHNIX. При заказе учитывайте диаметр 20 мм, шаг 5 мм, направление резьбы (R), класс точности C7 и совместимость с фланцевой гайкой SFU2005 и опорными узлами по присоединительным размерам.

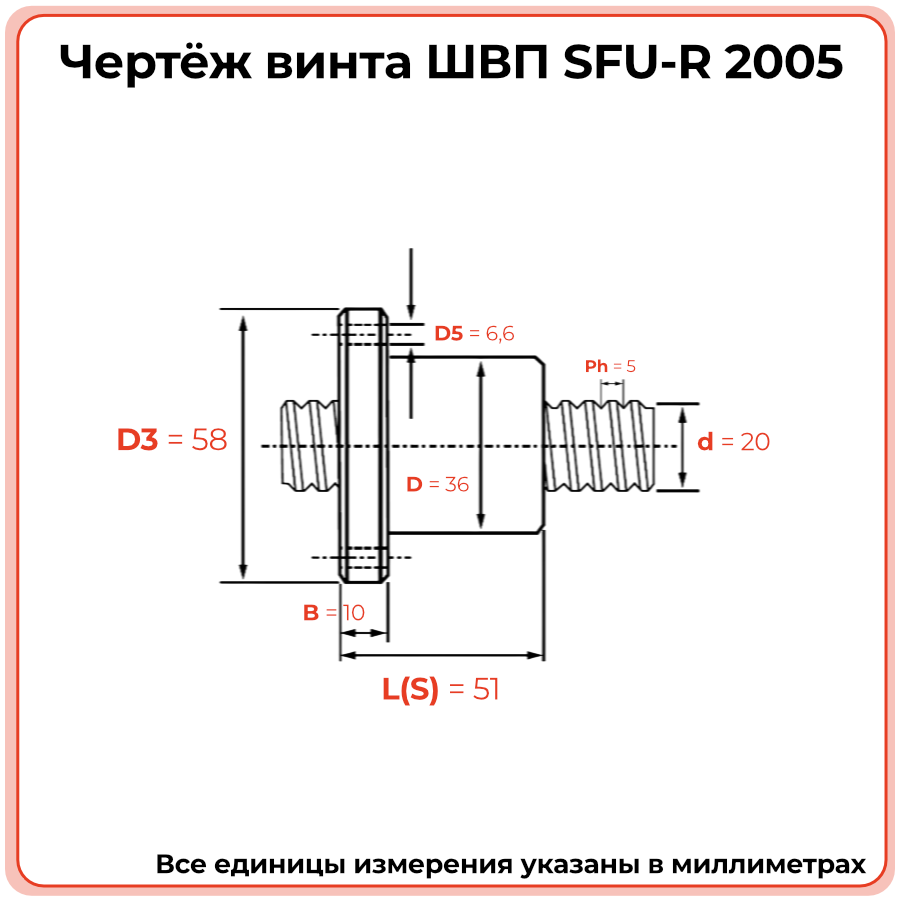

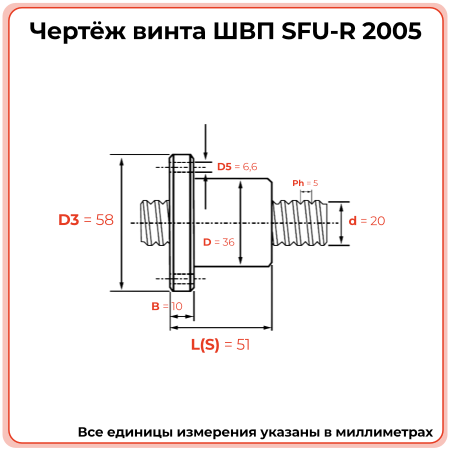

Конструкция и устройство

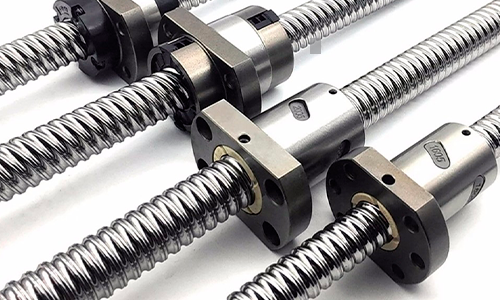

Шарико-винтовая передача 2005 SFU‑R использует стальной винт диаметром 20 мм с профилированными дорожками качения и фланцевую гайку SFU с внутренней рециркуляцией шариков диаметром 3,175 мм. Однозаходная резьба с шагом 5 мм позволяет реализовать точную, хорошо управляемую подачу с высоким крутящим моментом на перемещение.
- Катаный винт из легированной стали с закалённым профилем дорожек качения под шарики 3,175 мм.
- Готический профиль дорожек (gothic arch) для двухточечного контакта шариков и повышенной жёсткости привода.
- Однозаходная резьба с шагом 5 мм для точной дозированной подачи при высоком передаваемом усилии.
- Совместимость с фланцевой гайкой SFU2005 с внутренней рециркуляцией шариков и фланцевым креплением к каретке или плите.
- Увеличенный диаметр винта повышает устойчивость к прогибу и крутильным колебаниям, что особенно важно при длинных ходах и более тяжёлых подвижных узлах.
Размерный ряд серии SFU‑R C7
Винт SFUR2005TECHNIX является частью серии SFU‑R C7 с различными диаметрами и шагами для разных нагрузок и скоростей. Текущая модель SFUR2005TECHNIX выделена в таблице.
Технические параметры и условия эксплуатации
ШВП 2005 SFU‑R C7 обеспечивает линейную подачу 5 мм за оборот при диаметре винта 20 мм, что делает его подходящим для осей с повышенными нагрузками и большими вылетами. Увеличенный диаметр снижает риск прогиба винта и повышает жёсткость системы при резании и ускорениях.
- Диаметр винта d: 20 мм.
- Шаг ph: 5 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная.
- Диаметр шариков Dw: 3,175 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: правильный подбор опорных узлов и длины свободного пролёта, регулярная смазка, защита от абразивных частиц и стружки, соблюдение допустимых оборотов и нагрузок.
Применяемость
Винт ШВП 2005 SFU‑R C7 TECHNIX используется в приводах осей средних и тяжёлых станков, где одновременно требуются точность, жёсткость и надёжность. Оптимален для координатных столов, портальных систем и осей подачи оборудования в машиностроении и серийном производстве.
- Оси X/Y/Z металлообрабатывающих станков средней размерности.
- Портальные и консольные станки с ЧПУ с увеличенной массой портала.
- Приводы позиционирования в сборочных, измерительных и испытательных комплексах.
- Модернизация станков с винтами скольжения на ШВП с повышенной жёсткостью и ресурсом.
Аналоги
Винт ШВП SFUR2005TECHNIX имеет аналоги у других производителей с диаметром 20 мм и шагом 5 мм. При подборе взаимозаменяемого решения необходимо учитывать тип гайки (фланцевая/цилиндрическая), присоединительные размеры и конфигурацию концов винта.
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении основных геометрических параметров, класса точности и расчётных нагрузок. Подбор заменяемых позиций всегда требует сверки размеров и допусков по каталогам конкретных производителей.
Часто задаваемые вопросы
При увеличении длины хода, массы подвижных частей или требований к жёсткости оси целесообразно выбирать больший диаметр 20 мм для повышения устойчивости и ресурса.
Да, при корректном расчёте нагрузок и использовании подходящих опорных блоков винт диаметром 20 мм хорошо работает в вертикальных приводах с повышенной нагрузкой.
Допускается только при полном совпадении профиля, шага, посадочных диаметров и схемы рециркуляции; в большинстве случаев рекомендуются комплектные пары винт‑гайка.
Для металлообрабатывающих приложений защита винта и гайки от стружки и абразивных частиц обязательна, иначе резко снижается ресурс дорожек качения и шариков, растут люфты и снижается точность позиционирования.
