О товаре

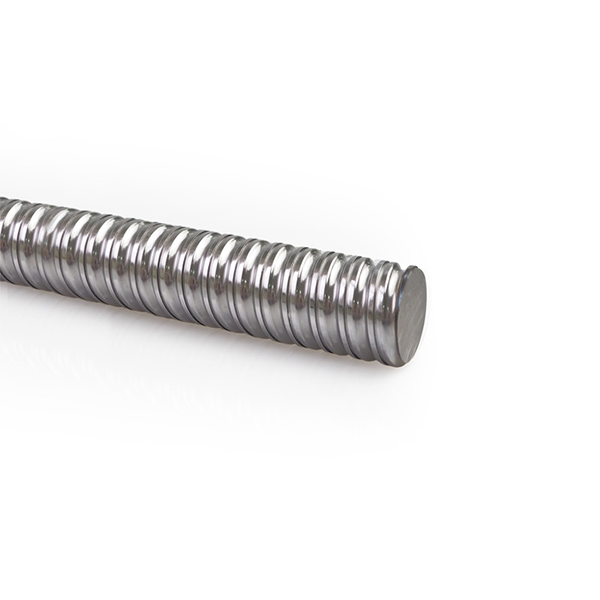

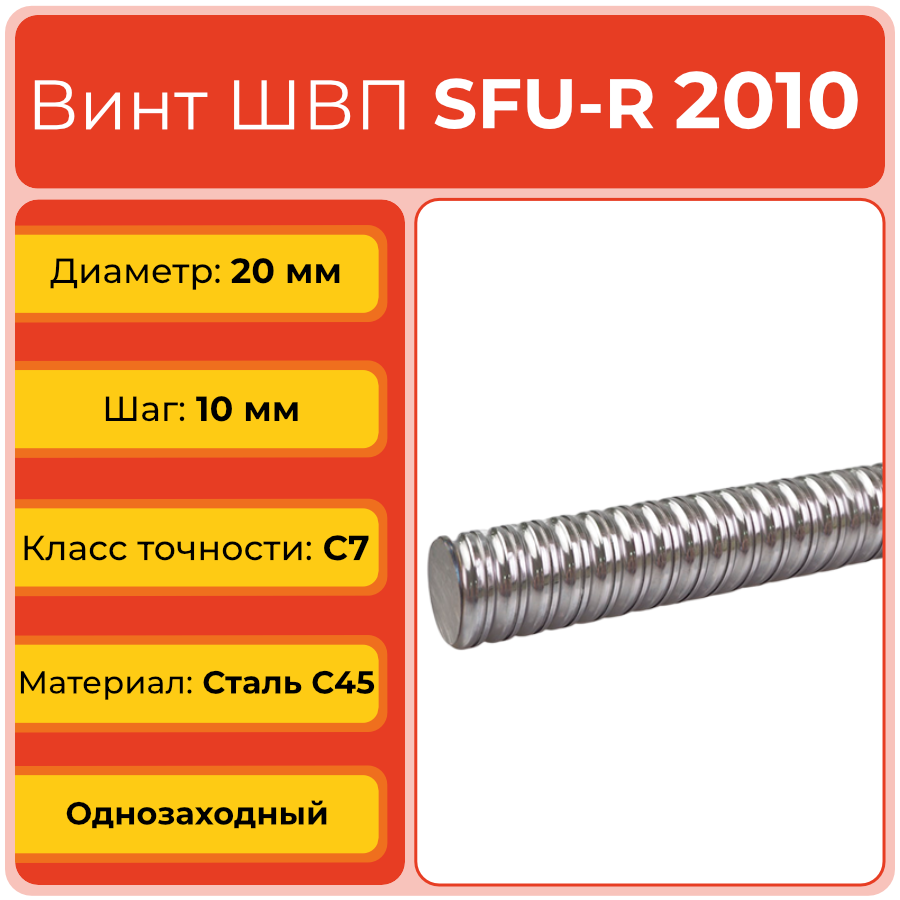

Винт ШВП SFUR2010TECHNIX предназначен для скоростных приводов линейного перемещения в металлообрабатывающем и деревообрабатывающем оборудовании. Увеличенный шаг 10 мм позволяет существенно сократить время холостых перемещений и повысить общую производительность станка при сохранении требуемой точности позиционирования.
Винт SFUR2010TECHNIX используется в паре с фланцевой гайкой SFU2010 и формирует высокоскоростной привод линейного перемещения с высоким КПД. Конструкция с многозаходной резьбой и шариками диаметром 3,175 мм снижает вибрации и шум при работе на повышенных скоростях и обеспечивает стабильный ход осей.
Расшифровка артикула
Обозначение SFUR2010TECHNIX показывает серию шарико-винтовой передачи, направление резьбы и основные геометрические параметры винта. Корректная расшифровка артикула помогает подобрать совместимую гайку SFU2010 и правильно спроектировать скоростной привод линейного перемещения.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 2010 — типоразмер ШВП: диаметр винта 20 мм, шаг 10 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта для задач общего машиностроения и промышленной автоматизации.
- TECHNIX — исполнение бренда TECHNIX для применения в высокоскоростных приводах осей станков и автоматизированных линий.
Полное обозначение: SFUR2010TECHNIX. При заказе учитывайте диаметр 20 мм, шаг 10 мм, направление резьбы (R), класс точности C7 и совместимость с гайкой SFU2010 и опорными узлами по присоединительным размерам.

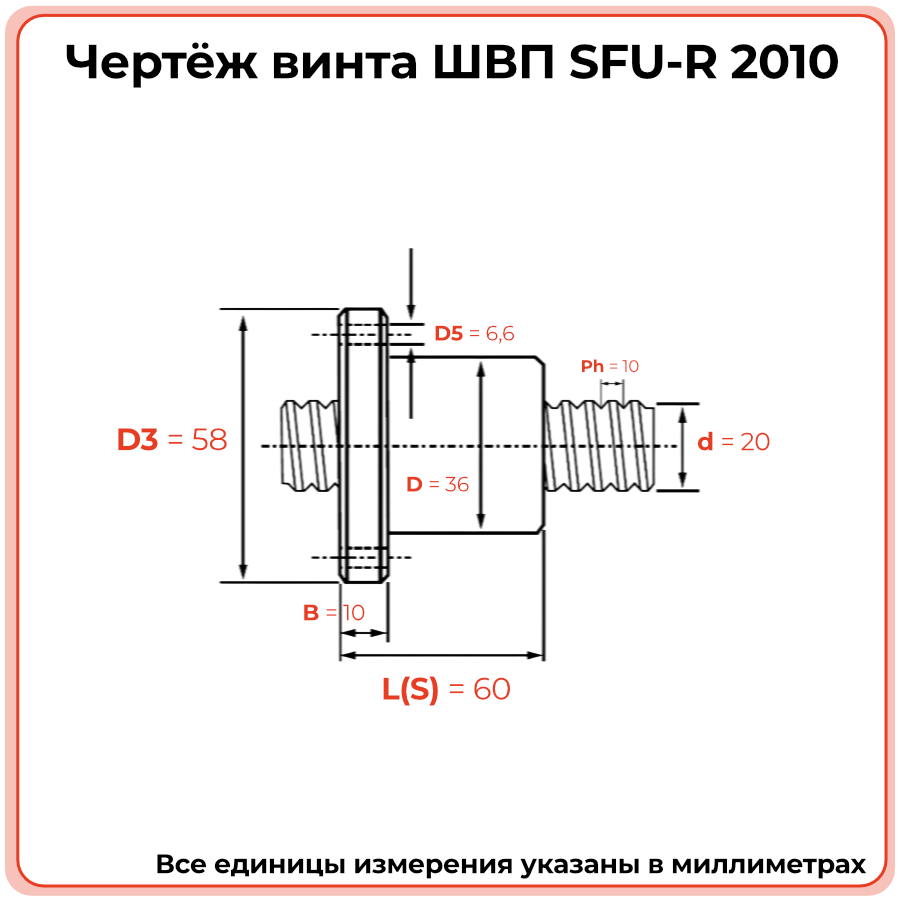

Конструкция и устройство
ШВП 2010 SFU‑R представляет собой стальной винт диаметром 20 мм с профилированными дорожками качения под многозаходную резьбу и фланцевую гайку SFU. Внутренняя рециркуляция шариков диаметром 3,175 мм обеспечивает замкнутый контур качения и высокий КПД привода при работе в скоростных режимах.
- Катаный винт из высококачественной стали с закалённым профилем дорожек качения под шарики 3,175 мм.
- Готический профиль дорожек (gothic arch) для устойчивого двухточечного контакта шариков и повышенной жёсткости.
- Шаг 10 мм реализован двухзаходным профилем резьбы, что позволяет получать большую линейную подачу при той же частоте вращения двигателя.
- Совместимость с фланцевой гайкой SFU2010 с внутренней рециркуляцией шариков и фланцевым креплением к подвижному узлу.
- Класс точности C7 обеспечивает приемлемую точность и повторяемость позиционирования в скоростных осевых приводах.
Размерный ряд серии SFU‑R C7
Винт SFUR2010TECHNIX входит в серию шарико-винтовых передач SFU‑R C7 с разными диаметрами и шагами для различных режимов нагрузки и скорости. Текущая модель SFUR2010TECHNIX выделена в таблице.
Технические параметры и условия эксплуатации
ШВП 2010 SFU‑R C7 рассчитан на линейную подачу 10 мм за оборот и подходит для осей с высокими скоростями и средними нагрузками. Диаметр 20 мм обеспечивает необходимую жёсткость при длинных ходах, а шаг 10 мм позволяет эффективно использовать ресурсы привода в скоростных режимах.
- Диаметр винта d: 20 мм.
- Шаг ph: 10 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: двухзаходная.
- Диаметр шариков Dw: 3,175 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: контроль биения и балансировки, полнофункциональная защита от стружки и загрязнений, применение смазочных материалов, рассчитанных на повышенные скорости, и соблюдение допустимых оборотов и нагрузок.
Применяемость
Винт ШВП 2010 SFU‑R C7 TECHNIX применяется в скоростных координатных осях, портальных системах и автоматизированных линиях, где важно минимизировать время перемещений между позициями. Решение востребовано в деревообработке, рекламном оборудовании и в лёгких металлообрабатывающих операциях.
- Портальные фрезерные и гравировальные станки с ЧПУ.
- Скоростные оси подачи в деревообрабатывающем оборудовании.
- Автоматические линии и манипуляторы с длинными ходами.
- Приводы, где приоритет — скорость перемещения при умеренных усилиях резания.
Аналоги
Винт ШВП SFUR2010TECHNIX имеет аналоги у других производителей с диаметром 20 мм, шагом 10 мм и двухзаходной резьбой. При замене важно сверить геометрию винта, габариты фланцевой гайки и исполнение концов, чтобы обеспечить корректную посадку в существующий узел.
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении диаметра, шага, длины, исполнения гайки, присоединительных размеров и класса точности. Подбор конкретной замены выполняется по каталогам производителей с учётом расчётных нагрузок и условий эксплуатации.
Часто задаваемые вопросы
Шаг 10 мм обеспечивает более высокую скорость перемещения при той же частоте вращения и том же типоразмере двигателя, что ускоряет циклы обработки и холостые ходы по сравнению с шагом 5 мм.
По геометрии винты во многих случаях совместимы, но потребуется перенастройка параметров привода и ЧПУ по шагу, а также проверка допустимых скоростей и нагрузок.
Диаметр 20 мм обеспечивает хорошую жёсткость, однако для очень тяжёлых порталов и высоких нагрузок имеет смысл рассматривать винты большего диаметра, например серии 25 или 32.
Да, при правильном расчёте нагрузки, подборе опор, использовании тормозных устройств или серво с удержанием по оси и наличии защиты от самопроизвольного опускания.
Рекомендуются специализированные смазки для ШВП, рассчитанные на повышенные скорости вращения и температуру, с регулярным обновлением и контролем состояния смазочного слоя и нагрева узла.
