О товаре
Винт ШВП SFUR2505TECHNIX предназначен для нагруженных осей станков и промышленных механизмов, где требуется повышенная жёсткость и надёжность. Диаметр 25 мм в сочетании с шагом 5 мм обеспечивает высокую несущую способность и точную подачу при работе с массивными узлами и длинными ходами.
Винт SFUR2505TECHNIX работает в паре с фланцевой гайкой SFU2505, формируя силовой привод линейного перемещения с высоким КПД и малым люфтом. Конструкция рассчитана на эксплуатацию в металлообрабатывающем оборудовании, тяжёлых координатных столах и портальных системах, где важна стабильная геометрия оси под нагрузкой.
Расшифровка артикула
Обозначение SFUR2505TECHNIX фиксирует серию, направление резьбы и основные геометрические параметры винта. Расшифровка артикула упрощает подбор совместимой гайки SFU2505 и опор, а также проектирование силовых осей подачи.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 2505 — типоразмер ШВП: диаметр винта 25 мм, шаг 5 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта, соответствующий требованиям большинства промышленных осей подачи.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленных приводах линейного перемещения.
Полное обозначение: SFUR2505TECHNIX. При заказе учитывайте диаметр 25 мм, шаг 5 мм, направление резьбы (R), класс точности C7 и совместимость с фланцевой гайкой SFU2505 по присоединительным размерам.
Конструкция и устройство

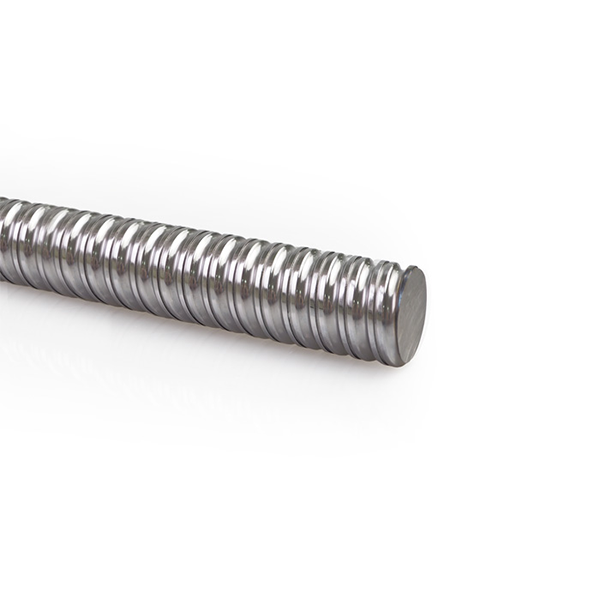

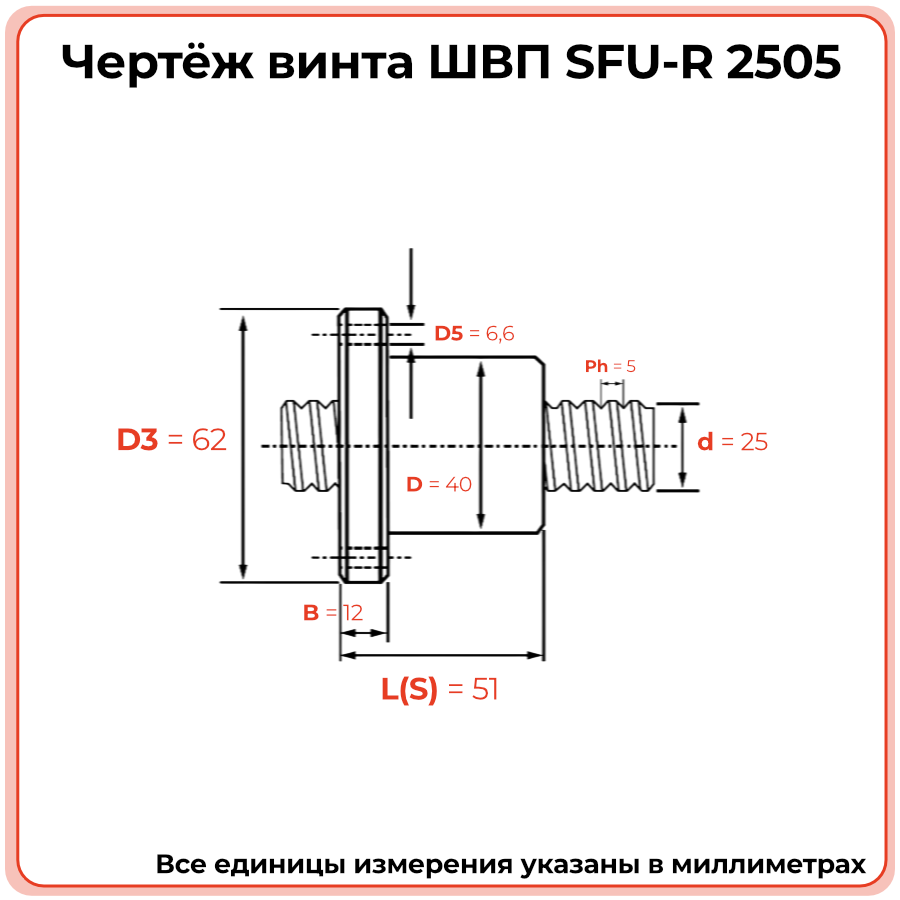

ШВП 2505 SFU‑R представляет собой мощный стальной винт диаметром 25 мм с профилированными дорожками качения и фланцевой гайкой SFU с внутренней рециркуляцией шариков диаметром 3,175 мм. Однозаходная резьба с шагом 5 мм обеспечивает высокое передаваемое усилие при точной, «тонкой» подаче, что важно при обработке металла и других жёстких материалов.
- Катаный винт из высококачественной стали с закалённым профилем дорожек качения под шарики 3,175 мм.
- Готический профиль дорожек (gothic arch) для устойчивого двухточечного контакта шариков и высокой жёсткости узла.
- Однозаходная резьба с шагом 5 мм для комбинации высокой силовой характеристики и точной дозированной подачи.
- Совместимость с фланцевой гайкой SFU2505 с внутренней рециркуляцией шариков и фланцевым креплением к каретке или плите.
- Увеличенный диаметр винта повышает стойкость к прогибу и вибрациям при больших пролётах и массах перемещаемых узлов.
Размерный ряд серии SFU‑R C7
Винт SFUR2505TECHNIX относится к средним и крупным типоразмерам серии SFU‑R C7. В таблице ниже он выделен среди других исполнений по диаметру и шагу. Текущая модель SFUR2505TECHNIX выделена.
Технические параметры и условия эксплуатации
ШВП 2505 SFU‑R C7 обеспечивает линейную подачу 5 мм за оборот при диаметре 25 мм, что делает его подходящим для жёстких, точных и относительно медленных осей с высокими усилиями. При правильном подборе опор и длины пролётов винт выдерживает значительные радиальные и осевые нагрузки, обеспечивая стабильность при тяжёлых режимах резания.

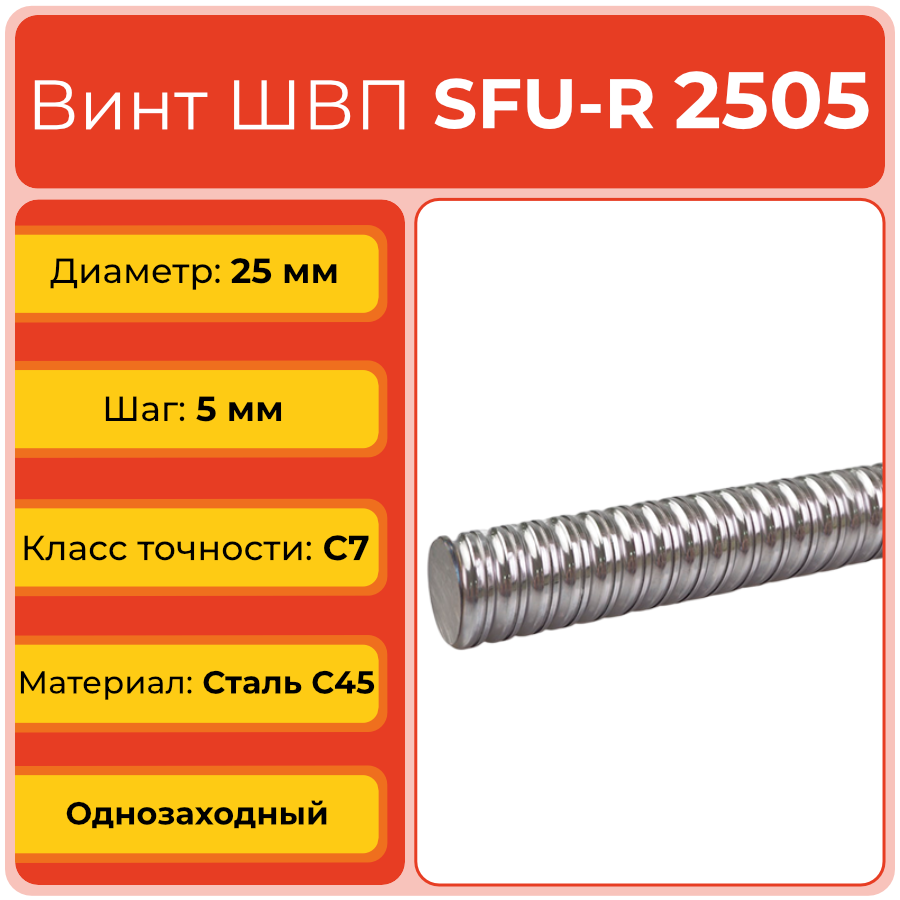

- Диаметр винта d: 25 мм.
- Шаг ph: 5 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная.
- Диаметр шариков Dw: 3,175 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: регулярная смазка, эффективная защита от загрязнений, корректный подбор опорных узлов и контроль прогиба при длинных ходах.
Применяемость
Винт ШВП 2505 SFU‑R C7 TECHNIX используется в приводах тяжёлых координатных столов, портальных систем и линий, где необходимо обеспечить высокую несущую способность и точность. Шаг 5 мм хорошо подходит для силовых осей, где первостепенна стабильность и качество обработки, а не максимальная скорость перемещения.
- Тяжёлые оси X/Y/Z металлообрабатывающих станков.
- Портальные станки с массивными порталами и длинными ходами.
- Позиционирующие системы в машиностроении и тяжёлой автоматике.
- Модернизация станков с винтами скольжения на высоконагруженных осях.
Аналоги
Винт ШВП SFUR2505TECHNIX имеет аналоги у других производителей с диаметром 25 мм и шагом 5 мм. При подборе взаимозаменяемых решений критично соблюдать соответствие типу гайки, диаметру и обработке концов винта, а также допускам по биению.
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрии винта, шага, длины, исполнения гайки и допустимых нагрузок. Соответствие обязательно подтверждается по каталожным таблицам и расчётным диаграммам конкретных производителей.
Часто задаваемые вопросы
При росте длины оси, массы подвижных частей и требований к жёсткости, когда решения на базе диаметров 16–20 мм приближаются к предельным по прогибу и нагрузке.
Да, при правильном расчёте несущей способности, подборе опор и учёте массы узла винт 25 мм хорошо работает в вертикальных приводах с повышенной нагрузкой.
Шаг остаётся 5 мм, поэтому параметры шага в ЧПУ не меняются; при этом возможна корректировка ускорений и скоростей из‑за изменения массы и жёсткости системы.
Для высоконагруженных винтов смазка напрямую влияет на ресурс: рекомендуется централизованная или регламентная смазка, контроль состояния смазочного слоя и защита от попадания абразива.
