О товаре

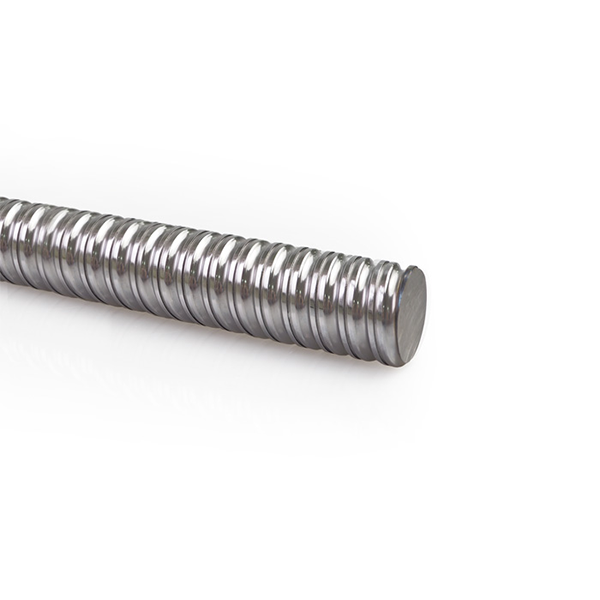

Винт ШВП SFUR2510TECHNIX предназначен для скоростных и одновременно нагруженных осей промышленного оборудования. Большой диаметр 25 мм обеспечивает высокую жёсткость и допустимые нагрузки, а шаг 10 мм позволяет достигать значительных скоростей линейного перемещения без выхода на предельные обороты двигателя.
Винт SFUR2510TECHNIX применяется в силовых осях подачи тяжёлых портальных станков, линий позиционирования и комплексах, где требуется сочетать высокую производительность, устойчивость к прогибу и стабильную точность позиционирования. В паре с фланцевой гайкой SFU2510 он формирует высокоскоростной привод линейного перемещения с высоким КПД и уменьшенным люфтом.
Расшифровка артикула
Обозначение SFUR2510TECHNIX отражает серию шарико-винтовой передачи, направление резьбы и ключевые параметры винта. Корректная расшифровка артикула помогает подобрать совместимую гайку SFU2510 и опорные узлы, а также правильно рассчитать кинематику привода.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 2510 — типоразмер ШВП: диаметр винта 25 мм, шаг 10 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта, подходящий для большинства осей подачи и перемещения заготовок.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленных скоростных приводах линейного перемещения.
Полное обозначение: SFUR2510TECHNIX. При заказе учитывайте диаметр 25 мм, шаг 10 мм, направление резьбы (R), класс точности C7 и совместимость с фланцевой гайкой SFU2510 и опорными блоками по присоединительным размерам.
Конструкция и устройство

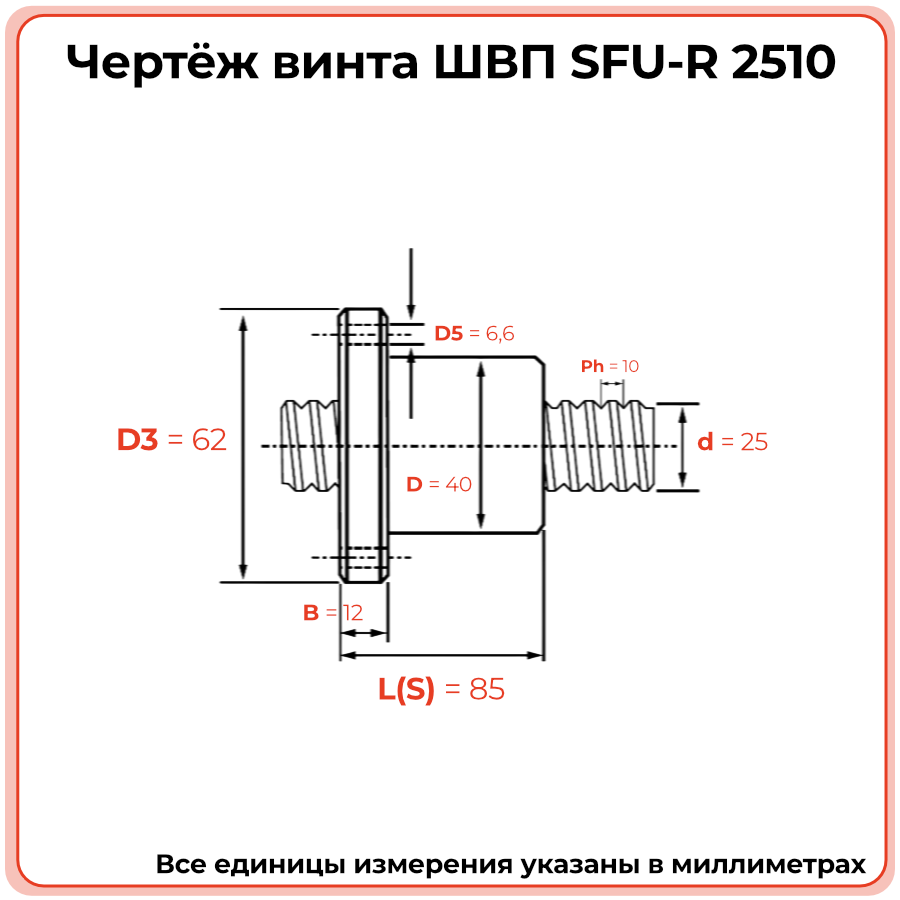

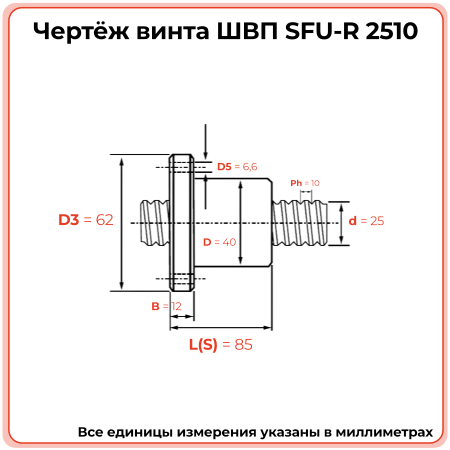

ШВП 2510 SFU‑R представляет собой массивный винт диаметром 25 мм с профилированными дорожками качения и фланцевой гайкой SFU с внутренней рециркуляцией шариков диаметром 3,175 мм. Шаг 10 мм достигается многозаходной геометрией профиля, что позволяет сочетать высокие линейные скорости с хорошей передаваемой нагрузкой.
- Катаный винт из высококачественной стали с закалённым профилем дорожек качения под шарики 3,175 мм.
- Готический профиль дорожек (gothic arch) для устойчивого двухточечного контакта шариков и высокой жёсткости узла.
- Реализация шага 10 мм многозаходной геометрией резьбы, что повышает линейную скорость при умеренных оборотах вала.
- Работа с фланцевой гайкой SFU2510 с внутренней рециркуляцией шариков и фланцевым креплением к каретке или опорной плите.
- Конструкция ориентирована на эксплуатацию в составе тяжёлых портальных систем и промышленных линий с повышенными требованиями к производительности и ресурсу.
Размерный ряд серии SFU‑R C7
Винт SFUR2510TECHNIX относится к группе тяжёлых и скоростных исполнений серии SFU‑R C7. В таблице ниже текущая модель выделена среди других типоразмеров по диаметру и шагу. Модель SFUR2510TECHNIX выделена.
Технические параметры и условия эксплуатации
ШВП 2510 SFU‑R C7 обеспечивает линейную подачу 10 мм за оборот и рассчитан на эксплуатацию в режимах, где одновременно присутствуют значительные нагрузки и высокие скорости перемещения. Большой диаметр винта снижает риск прогиба, а шаг 10 мм позволяет уменьшить частоту вращения привода при тех же скоростях линейного перемещения.

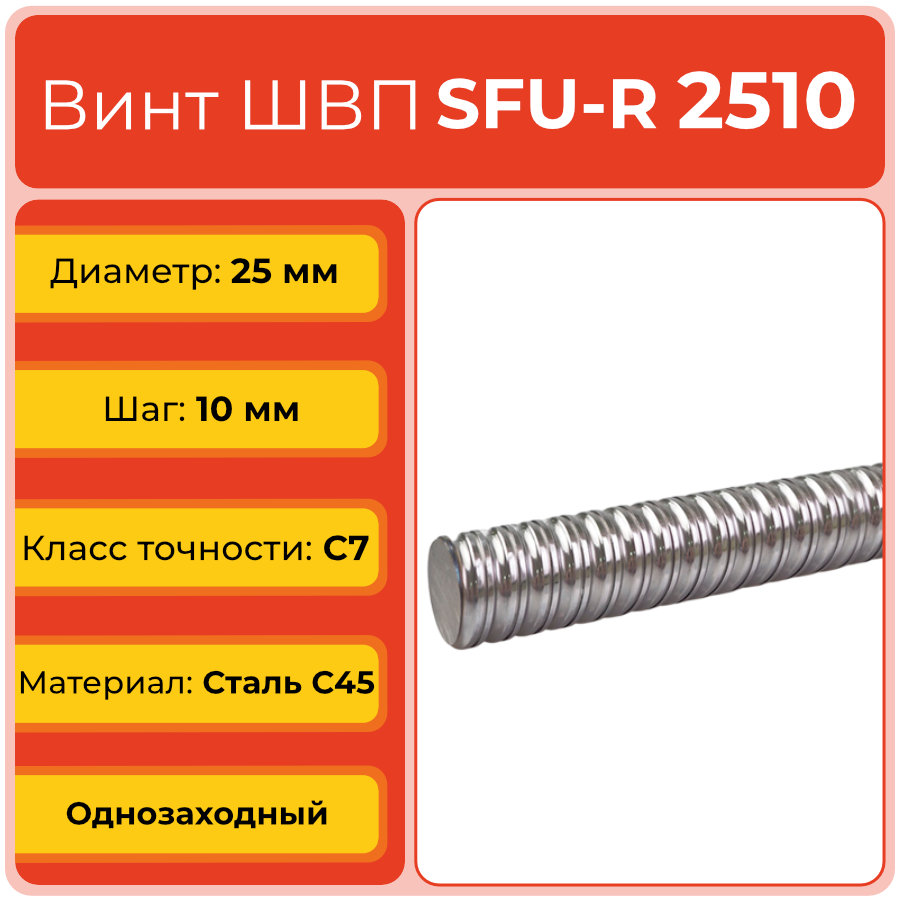

- Диаметр винта d: 25 мм.
- Шаг ph: 10 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная.
- Диаметр шариков Dw: 3,175 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: точная юстировка и балансировка длинных винтов, полнофункциональная защита от загрязнений, применение качественной смазки, рассчитанной на повышенные скорости, и контроль температурного режима узла.
Применяемость
Винт ШВП 2510 SFU‑R C7 TECHNIX используется в высокопроизводительном оборудовании: тяжёлых портальных станках, силовых осях подачи и комплексах, где необходимо сочетать высокую скорость хода с высокой несущей способностью. Решение подходит для современных линий металло- и деревообработки, а также для перемещения габаритных заготовок.
- Тяжёлые портальные и консольные станки с ЧПУ.
- Скоростные оси подачи в промышленном оборудовании.
- Линии позиционирования габаритных и тяжёлых заготовок.
- Модернизация осей, где одновременно требуется ускорить перемещения и повысить жёсткость узла.
Аналоги
Винт ШВП SFUR2510TECHNIX имеет аналоги у производителей шарико-винтовых передач с диаметром 25 мм и шагом 10 мм. При подборе совместимого решения необходимо проверить исполнение гайки, геометрию и обработку концов винта и соответствие допустимых нагрузок требованиям узла.
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрических параметров, класса точности и расчётных нагрузок. Подбор выполняется по каталогам производителей и данным расчёта кинематики привода.
Часто задаваемые вопросы
Типоразмер 2510 обеспечивает вдвое больший ход за один оборот при том же диаметре 25 мм, что повышает скорость перемещения при схожей несущей способности по сравнению с 2505.
При совпадающих посадочных размерах винта, гайки и опор замена возможна, но потребуется перенастройка параметров привода и ЧПУ по шагу, а также оценка допустимых скоростей.
Да, при корректном расчёте нагрузок, выборе опор и наличии системы удержания по оси; из‑за большого шага особое внимание следует уделить безопасности и фиксации при отключении питания.
При скоростной работе длинные винты требуют контроля биения и, при необходимости, динамической балансировки, чтобы исключить вибрации, перегрев подшипников и снижение точности позиционирования.
