О товаре
Винт ШВП SFUR3205TECHNIX предназначен для тяжёлонагруженных осей станков и промышленных установок с повышенными требованиями к жёсткости. Диаметр 32 мм и шаг 5 мм позволяют надёжно передавать значительные осевые нагрузки при точной, «тонкой» подаче и высокой устойчивости к прогибу на больших длинах.
Винт SFUR3205TECHNIX применяется в силовых приводах портальных комплексов, тяжёлых координатных столов и специализированных промышленных линий. В паре с фланцевой гайкой SFU3205 он обеспечивает жёсткий и ресурсный привод линейного перемещения с высоким КПД и стабильной геометрией оси под нагрузкой.
Расшифровка артикула
Обозначение SFUR3205TECHNIX отражает серию шарико-винтовой передачи, направление резьбы и основные параметры винта. Это позволяет быстро проверить совместимость с гайкой SFU3205 и опорными узлами, а также корректно заложить винт в проект привода.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 3205 — диаметр винта 32 мм, шаг 5 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта, применяемый в большинстве силовых осей подачи.
- TECHNIX — исполнение бренда TECHNIX для применения в тяжёлых промышленных приводах линейного перемещения.
Полное обозначение: SFUR3205TECHNIX. При заказе учитывайте диаметр 32 мм, шаг 5 мм, направление резьбы (R), класс точности C7 и совместимость с фланцевой гайкой SFU3205 и выбранной схемой опор.
Конструкция и устройство

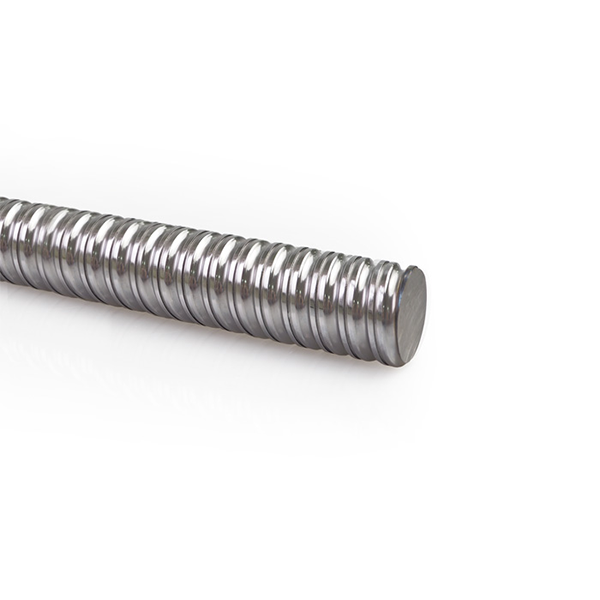

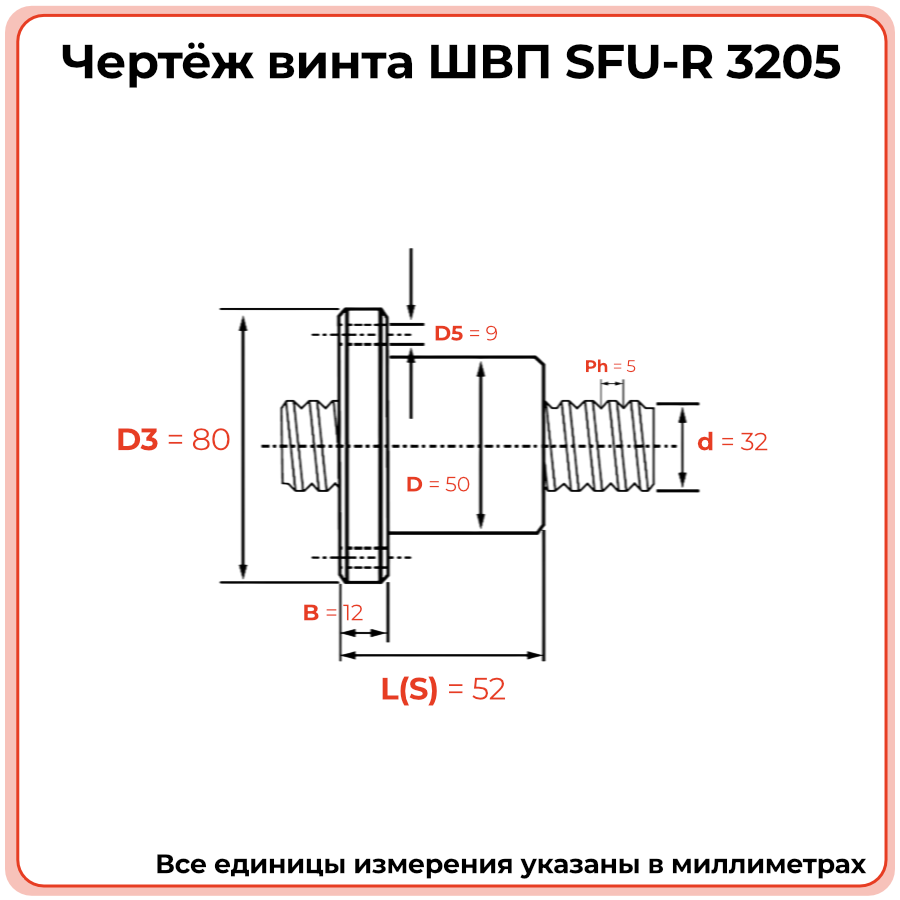

ШВП 3205 SFU‑R представляет собой массивный стальной винт диаметром 32 мм с профилированными дорожками качения и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 3,175 мм формирует замкнутый контур качения с высоким КПД и минимальными потерями на трение.
- Катаный винт из высококачественной стали с закалёнными дорожками качения под шарики 3,175 мм.
- Готический профиль дорожек (gothic arch) для устойчивого двухточечного контакта шариков и высокой осевой жёсткости.
- Однозаходная резьба с шагом 5 мм, обеспечивающая высокий крутящий момент на линейное перемещение и точную дозированную подачу.
- Совместимость с фланцевой гайкой SFU3205 с внутренней рециркуляцией и фланцевым креплением к каретке или плите.
- Конструкция ориентирована на тяжёлые оси резания и позиционирования с большими пролётами и высокими осевыми нагрузками.
Размерный ряд серии SFU‑R C7
Винт SFUR3205TECHNIX относится к крупным типоразмерам серии SFU‑R C7. В таблице представлен полный размерный ряд по диаметрам и шагам; текущая модель SFUR3205TECHNIX выделена.

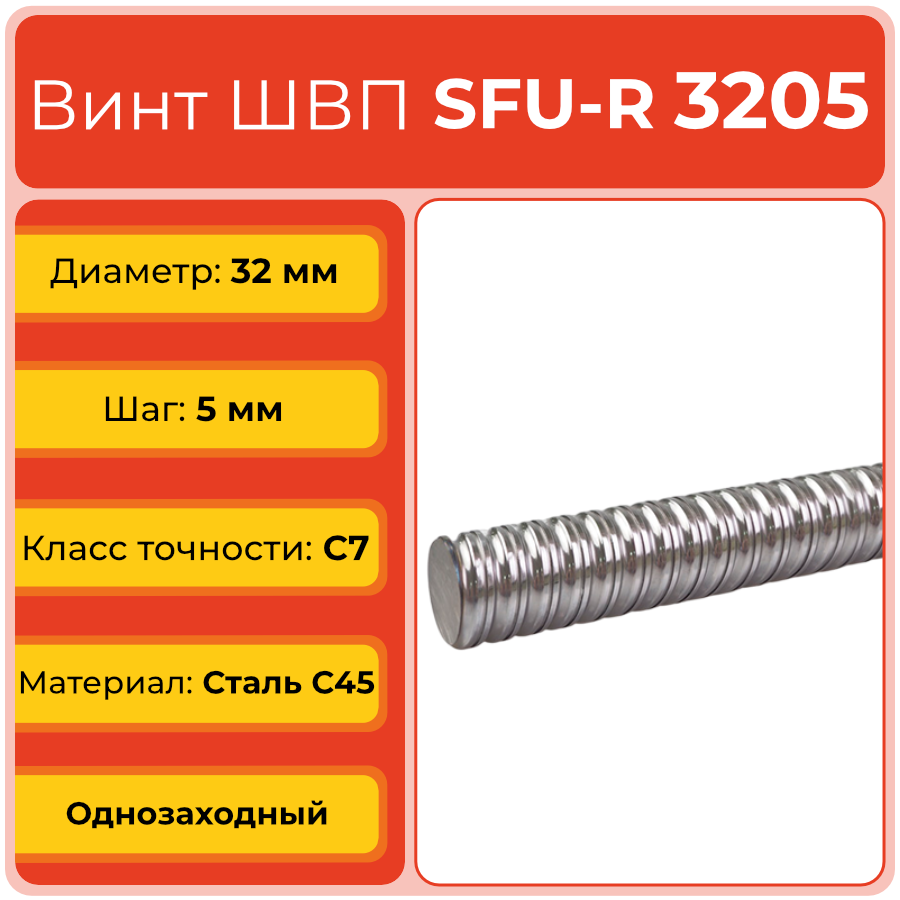

Технические параметры и условия эксплуатации
ШВП 3205 SFU‑R C7 предназначен для работы в тяжёлых режимах с высокими осевыми нагрузками и умеренными скоростями перемещения. Линейная подача 5 мм за оборот позволяет точно управлять движением даже при крупном типоразмере винта.
- Диаметр винта d: 32 мм.
- Шаг ph: 5 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная.
- Диаметр шариков Dw: 3,175 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: жёсткая система опор, защита от абразивных частиц и регламентированная смазка с контролем состояния узла и прогиба на больших длинах.
Применяемость
Винт ШВП 3205 SFU‑R C7 TECHNIX используется в приводах тяжёлых координатных столов, осей портальных станков и промышленных линий обработки, где критичны жёсткость, стабильность и высокий запас по нагрузке. Шаг 5 мм хорошо подходит для точных силовых осей, требующих плавной и предсказуемой подачи.
- Тяжёлые металлообрабатывающие станки с ЧПУ.
- Портальные комплексы с большими массами и длинными ходами.
- Позиционирующие системы в тяжёлом машиностроении.
- Оси с повышенными требованиями к жёсткости, ресурсу и точности позиционирования.
Аналоги
Винт ШВП SFUR3205TECHNIX имеет аналоги с диаметром 32 мм и шагом 5 мм у других производителей ШВП. При замене необходимо проверять диаметр и шаг, геометрию концов винта, габариты и крепление фланцевой гайки, а также допустимые нагрузки.
К совместимым решениям также могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при совпадении геометрии, класса точности и допустимых нагрузок. Перед заменой рекомендуется сверка по каталогам и расчётным диаграммам конкретных производителей.
Часто задаваемые вопросы
При росте длины осей, массы портала и режущих усилий, когда решения на базе диаметров 25 мм уже близки к пределам по прогибу и нагрузке.
Да, при корректном расчёте нагрузок и подборе опор; большой диаметр способствует повышенной жёсткости вертикальной оси и снижению риска прогиба.
Схожий шаг 5 мм сохраняет характер подачи, при этом увеличенный диаметр 32 мм даёт больший запас по жёсткости и несущей способности, что положительно влияет на стабильность при тяжёлых режимах резания.
Для больших длин и высоких скоростей балансировка и контроль биения рекомендуются для снижения вибраций, повышения ресурса подшипников и сохранения точности позиционирования.
