О товаре

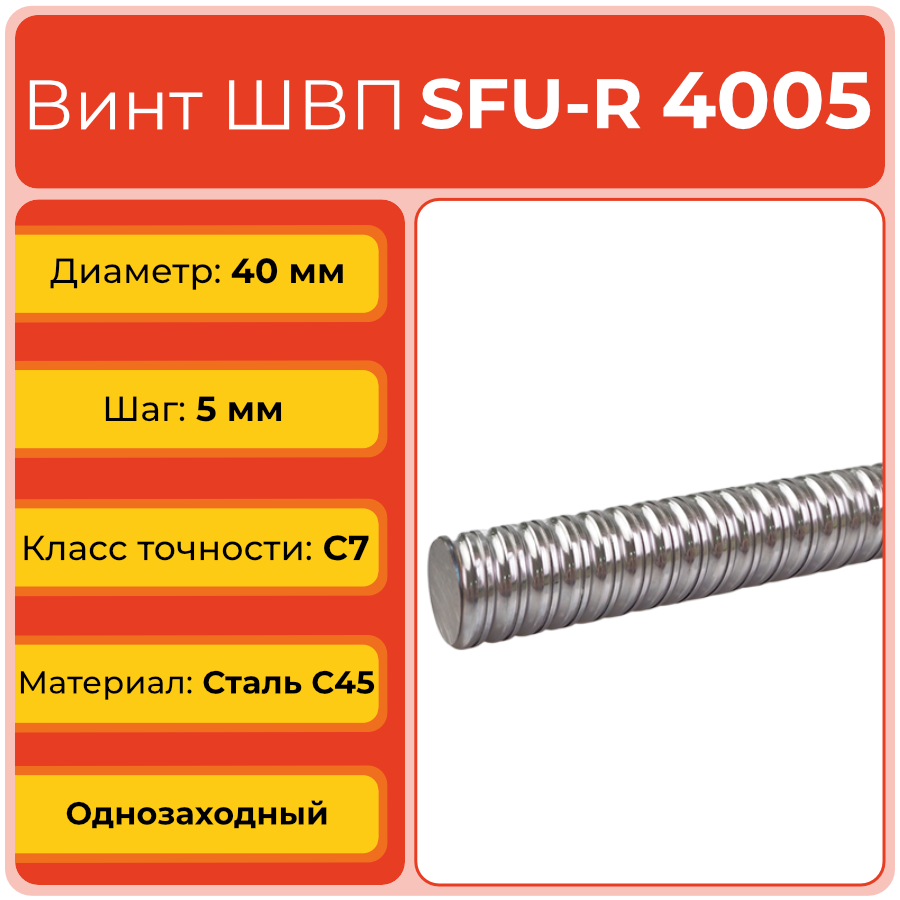

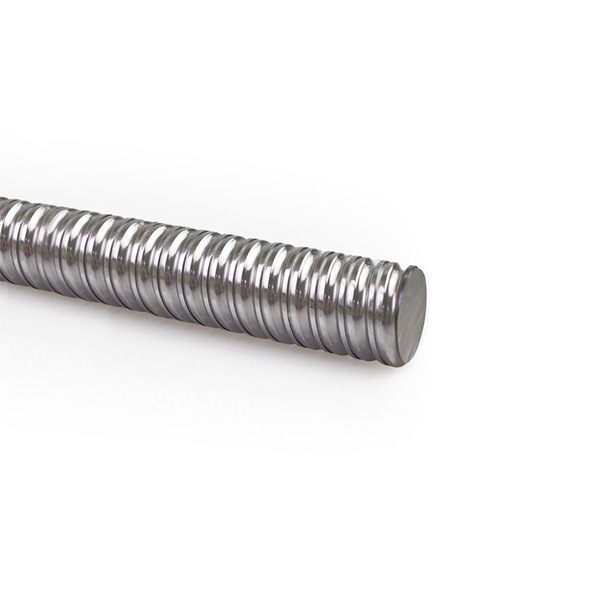

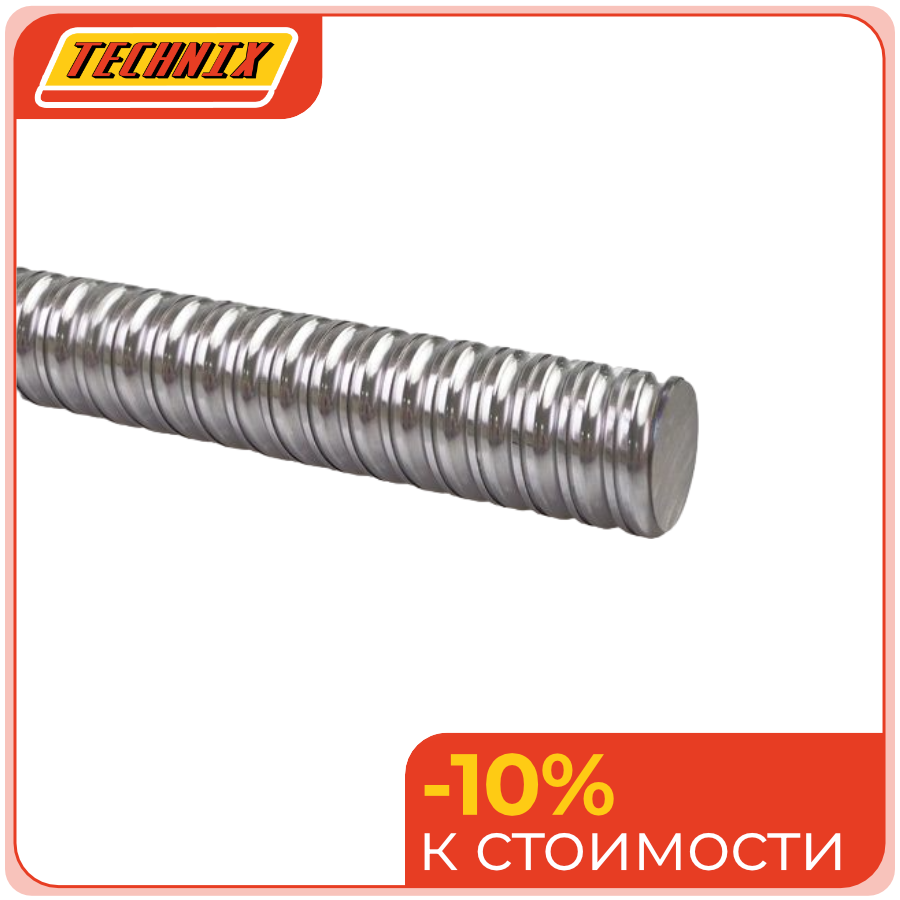

Винт ШВП SFUR4005TECHNIX — это решение для максимально жёстких и нагруженных осей тяжёлых станков и промышленных комплексов. Крупный диаметр 40 мм и «тонкий» шаг 5 мм обеспечивают высокую несущую способность, устойчивость к прогибу и точную подачу даже при работе с массивными порталами и габаритными заготовками.
Винт SFUR4005TECHNIX применяется в особо ответственных приводах, где требуется максимальная жёсткость оси и стабильность геометрии под высокой нагрузкой. В комплекте с фланцевой гайкой SFU4005 он формирует силовой привод линейного перемещения с высоким КПД и минимальными люфтами для тяжёлых режимов обработки.
Расшифровка артикула
Обозначение SFUR4005TECHNIX отражает серию шарико-винтовой передачи, направление резьбы и основные размеры винта. Это позволяет быстро убедиться в совместимости с гайкой SFU4005 и опорными узлами, а также корректно задать параметры привода.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 4005 — диаметр винта 40 мм, шаг 5 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта для силовых промышленных осей.
- TECHNIX — исполнение бренда TECHNIX для тяжёлых промышленных приводов линейного перемещения.
Полное обозначение: SFUR4005TECHNIX. При заказе учитывайте диаметр 40 мм, шаг 5 мм, направление резьбы (R), класс точности C7 и совместимость с фланцевой гайкой SFU4005 и опорными блоками по присоединительным размерам.
Конструкция и устройство

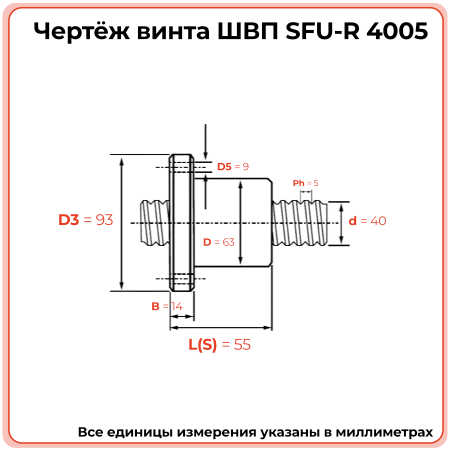

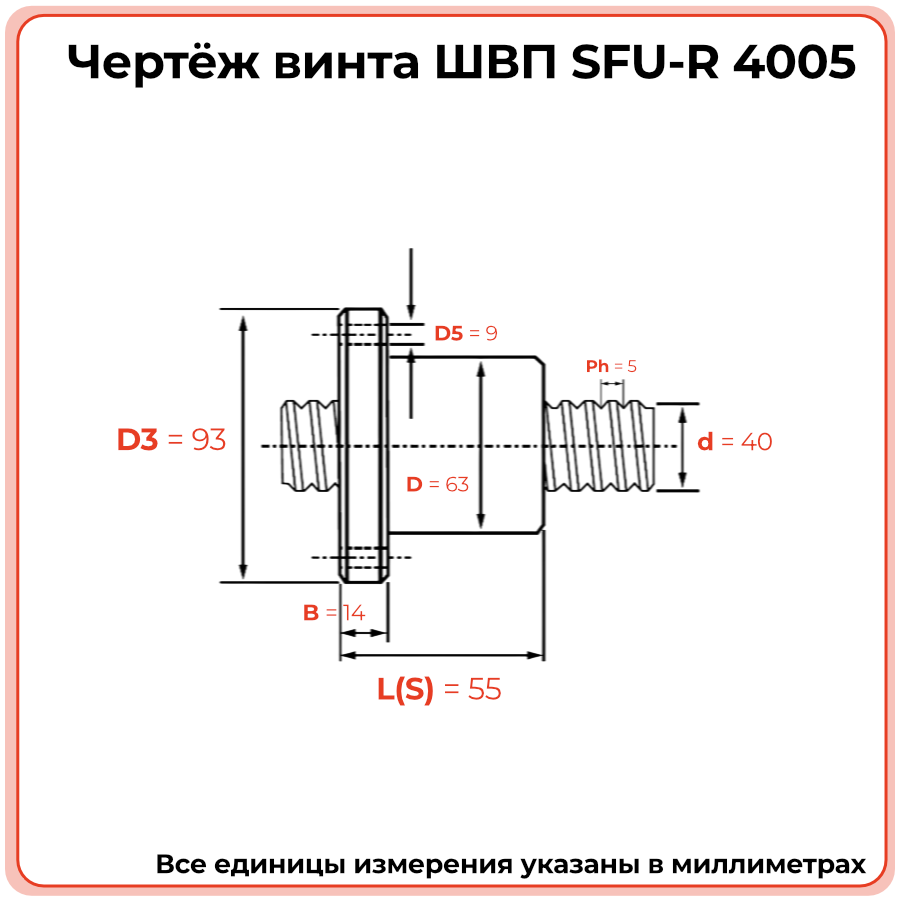

ШВП 4005 SFU‑R представляет собой массивный стальной винт диаметром 40 мм с профилированными дорожками качения и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 3,175 мм обеспечивает высокую контактную жёсткость, ресурс и КПД даже при длительной работе под нагрузкой.
- Катаный винт из высококачественной стали с закалёнными дорожками качения под шарики 3,175 мм.
- Готический профиль дорожек (gothic arch) для устойчивого двухточечного контакта шариков и повышенной осевой жёсткости.
- Однозаходная резьба с шагом 5 мм, обеспечивающая точную дозированную подачу и высокий крутящий момент на линейное перемещение.
- Совместимость с фланцевой гайкой SFU4005 с внутренней рециркуляцией шариков и фланцевым креплением к каретке или опорной плите.
- Конструкция ориентирована на эксплуатацию в особо тяжёлых осях резания, позиционирования и перемещения габаритных заготовок.
Размерный ряд серии SFU‑R C7
Винт SFUR4005TECHNIX относится к группе особо мощных исполнений серии SFU‑R C7. В таблице ниже он выделен среди других типоразмеров по диаметру и шагу. Текущая модель SFUR4005TECHNIX выделена.
Технические параметры и условия эксплуатации
ШВП 4005 SFU‑R C7 рассчитан на передачу высоких осевых нагрузок при небольшом шаге 5 мм. Такой винт устанавливается в максимально жёстких приводах с большими массами и высокими моментами резания, где требуется управляемое перемещение под большой нагрузкой.
- Диаметр винта d: 40 мм.
- Шаг ph: 5 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная.
- Диаметр шариков Dw: 3,175 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: усиленная система опор, жёсткие корпуса, эффективная защита от загрязнений, регламентированная смазка и регулярный мониторинг состояния узла.
Применяемость
Винт ШВП 4005 SFU‑R C7 TECHNIX применяется в особо тяжёлых координатных и портальных станках, а также в приводах ответственных узлов промышленного оборудования. Точный малый шаг 5 мм удобен для силовых осей, где критично плавное и контролируемое перемещение под большой нагрузкой.
- Крупные портальные станки и обрабатывающие центры.
- Оси тяжёлых координатных столов и суппортов.
- Силовые приводы перемещения габаритных и массивных заготовок.
- Оснащение и модернизация тяжёлых станков с винтами скольжения на ШВП с повышенной жёсткостью и ресурсом.
Аналоги
Винт ШВП SFUR4005TECHNIX имеет аналоги диаметром 40 мм и шагом 5 мм у других производителей. Подбор прямых замен требует тщательной проверки всех посадочных размеров, исполнения концов винта и характеристик по допустимым нагрузкам.
К совместимым решениям могут относиться европейские шарико-винтовые передачи Rexroth, SKF и Steinmeyer при полном совпадении геометрии, класса точности и расчётных нагрузок. Взаимозаменяемость рекомендуется подтверждать по каталогам производителей и расчётным данным.
Часто задаваемые вопросы
На тяжёлых осях с большими пролётами и высокими силами резания, где меньшие диаметры уже не обеспечивают требуемой жёсткости и запаса по нагрузке.
При том же шаге 5 мм характер подачи остаётся схожим, но увеличивается жёсткость и допустимая нагрузка, а также требования к приводу, опорам и корпусным деталям.
Да, при грамотном расчёте нагрузки и подборе опор; крупный диаметр благоприятно влияет на жёсткость вертикальной оси и устойчивость к прогибу.
Очень высока: даже небольшие несоосности на винтах большого диаметра приводят к росту нагрузок на гайку и опоры и ускоренному износу, поэтому требуется аккуратная юстировка.
