О товаре

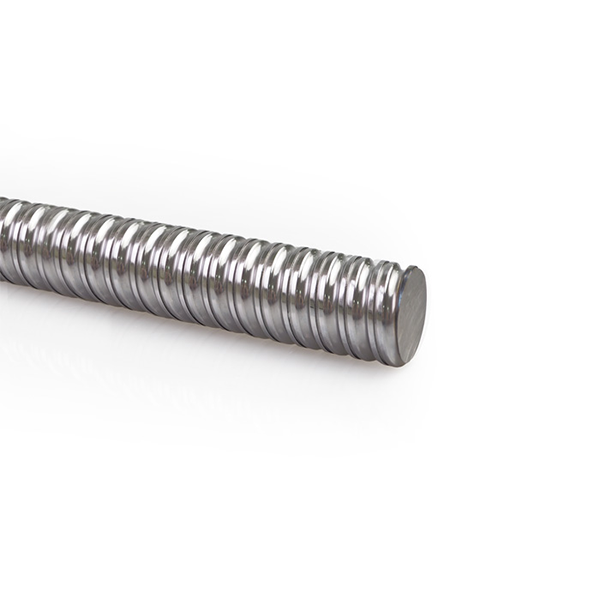

Винт ШВП SFUR6310TECHNIX — специализированное решение для сверхтяжёлых промышленных осей и крупногабаритных портальных конструкций. Диаметр 63 мм в сочетании с шагом 10 мм обеспечивает максимальную жёсткость, огромный запас по нагрузке и высокую надёжность при эксплуатации в тяжёлых условиях.
Винт SFUR6310TECHNIX применяется в приводах особо крупных порталов, мостовых конструкций и тяжёлых позиционирующих систем, где критичны стабильность геометрии и ресурс под экстремальными нагрузками. В комплекте с фланцевой гайкой SFU6310 он формирует сверхмощный привод линейного перемещения с высоким КПД и минимальными люфтами.
Расшифровка артикула
Обозначение SFUR6310TECHNIX отражает серию шарико-винтовой передачи, направление резьбы и основные геометрические параметры винта. Это позволяет корректно подобрать фланцевую гайку SFU6310 и опорные узлы, а также заложить винт в расчёты привода.
- SFU — серия шарико-винтовых передач с фланцевой гайкой и внутренней рециркуляцией шариков.
- R (Right-hand) — правая резьба винта; при вращении по часовой стрелке гайка перемещается «от привода».
- 6310 — диаметр винта 63 мм, шаг 10 мм линейного перемещения за один оборот.
- C7 — класс точности катаного винта для особо тяжёлого промышленного применения.
- TECHNIX — исполнение бренда TECHNIX для использования в тяжёлых промышленных и станочных приводах.
Полное обозначение: SFUR6310TECHNIX. При заказе учитывайте диаметр 63 мм, шаг 10 мм, правоходную резьбу (R), класс точности C7 и совместимость с гайкой SFU6310 и схемой опор.
Конструкция и устройство

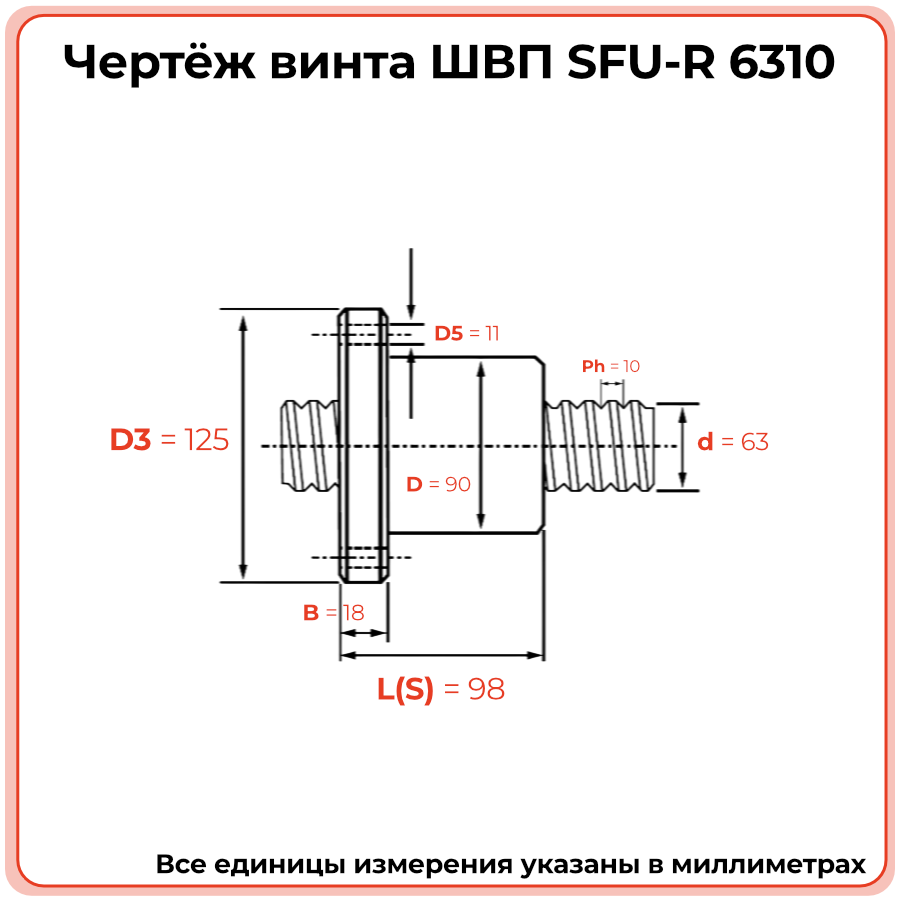

ШВП 6310 SFU‑R представляет собой сверхмощный стальной винт диаметром 63 мм с многозаходной резьбой и фланцевой гайкой SFU. Внутренняя рециркуляция шариков диаметром 6,35 мм позволяет передавать колоссальные осевые нагрузки при высоком КПД и плавном ходе.
- Катаный винт из высокопрочной стали с закалёнными дорожками качения под шарики 6,35 мм.
- Готический профиль дорожек (gothic arch) для двухточечного контакта шариков и максимальной осевой жёсткости.
- Многозаходная резьба с суммарным шагом 10 мм, обеспечивающая приемлемые скорости перемещения тяжёлых порталов и узлов при умеренных оборотах привода.
- Совместимость с фланцевой гайкой SFU6310 с внутренней рециркуляцией шариков и фланцевым креплением к силовым конструкциям.
- Большой диаметр обеспечивает устойчивость к прогибу на больших длинах и устойчивую работу в тяжёлых и ударных режимах.
Размерный ряд серии SFU‑R C7
Винт SFUR6310TECHNIX завершает линейку крупных типоразмеров серии SFU‑R C7. В таблице ниже он выделен среди других исполнений по диаметру и шагу. Текущая модель SFUR6310TECHNIX выделена.

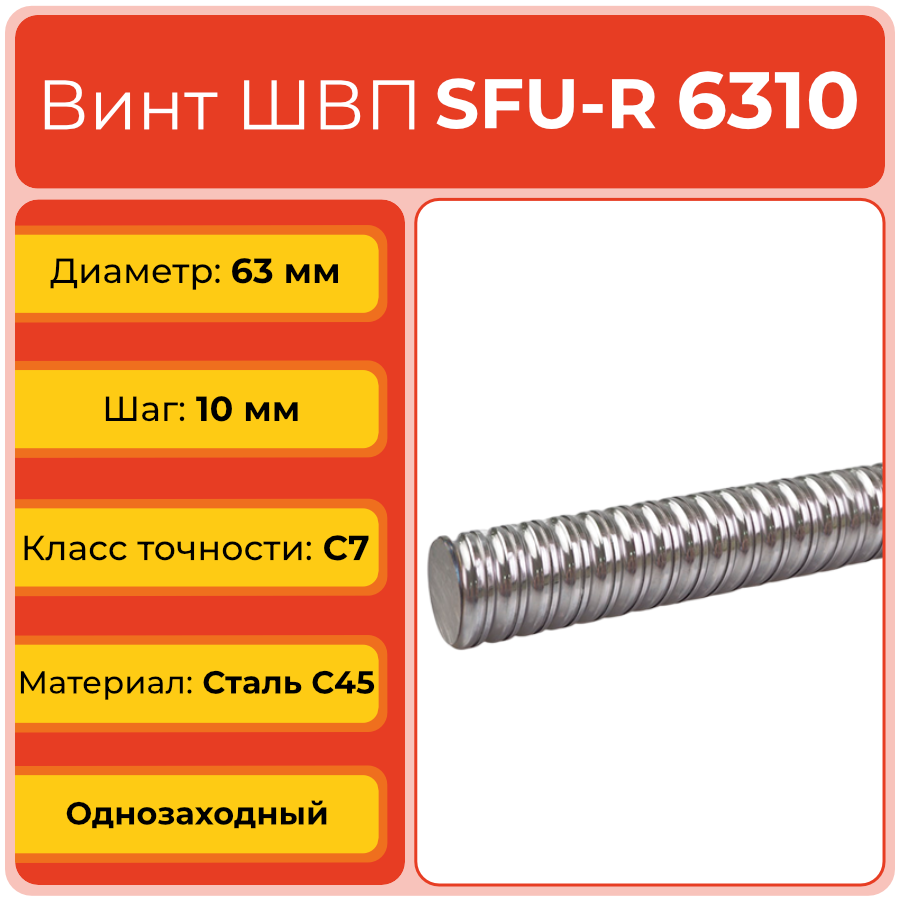

Технические параметры и условия эксплуатации
ШВП 6310 SFU‑R C7 обеспечивает линейную подачу 10 мм за оборот при диаметре 63 мм и рассчитан на максимальные осевые нагрузки. Эксплуатация таких винтов требует особо жёстких опор, точной юстировки, системы постоянной смазки и обязательной защиты от загрязнений.
- Диаметр винта d: 63 мм.
- Шаг ph: 10 мм.
- Класс точности: C7 (катаный винт).
- Заходность резьбы: однозаходная (многозаходный профиль с суммарным шагом 10 мм).
- Диаметр шариков Dw: 6,35 мм.
- Направление резьбы: правое (R).
- Рекомендуемые условия эксплуатации: предварительные расчёты на прогиб и критическую частоту вращения, усиленные корпуса и опоры, система постоянной смазки, регулярный контроль состояния узла.
Применяемость
Винт ШВП 6310 SFU‑R C7 TECHNIX используется в наиболее тяжёлых и ответственных узлах: приводах очень крупных порталов, мостовых конструкций и тяжёлых подъёмно‑поворотных механизмов. Это нишевое решение для отраслей, работающих с особо габаритными и тяжёлыми изделиями.
- Сверхкрупные портальные и мостовые станки.
- Системы перемещения и позиционирования крупногабаритных изделий.
- Подъёмно‑транспортные механизмы с точным позиционированием.
- Специализированные комплексы тяжёлого машиностроения и энергетики.
Аналоги
Винт ШВП SFUR6310TECHNIX имеет ограниченное число аналогов на рынке, так как относится к категории особо крупногабаритных ШВП. Подбор взаимозаменяемых моделей требует детального сопоставления чертежей, расчётных нагрузок и условий эксплуатации.
К совместимым решениям также могут относиться европейские шарико‑винтовые передачи Rexroth, SKF и Steinmeyer, выпускающие крупногабаритные ШВП. Подбор аналога выполняется только по каталожным данным и результатам инженерных расчётов.
Часто задаваемые вопросы
Когда масса портала или перемещаемого узла и длина оси таковы, что даже винты 40–50 мм не обеспечивают требуемую жёсткость и запас по нагрузке.
Как правило, нет: это приведёт к недопустимому снижению жёсткости и ресурса; возможность замены оценивается только по результатам расчёта.
Максимально: любая несоосность, перекос или недостаточная жёсткость опор резко повышают нагрузки на гайку и подшипники и ускоряют износ узла.
Шаг 10 мм позволяет снизить частоту вращения привода при сохранении приемлемой скорости перемещения, что важно для тяжёлых систем с большими массами и ограничениями по критической частоте.
