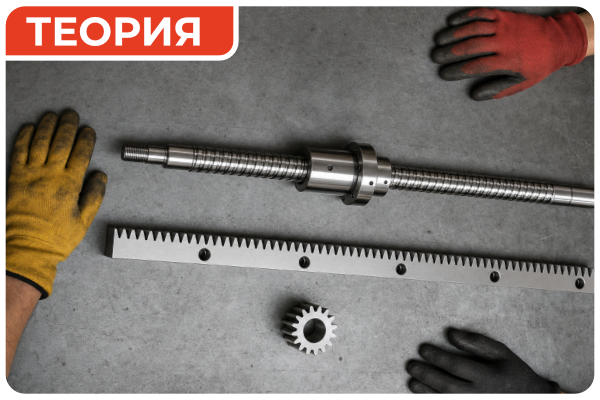

ШВП или зубчатая рейка: что лучше? Полное инженерное руководство по выбору линейного привода

Выбор линейного привода — это не просто техническая формальность, а ключевое решение, определяющее точность, скорость, надёжность и совокупную стоимость владения станком или автоматической линией. Для инженера-конструктора ошибка в выборе между винтом ШВП и зубчатой рейкой может означать невозможность достичь требуемой точности на длинных ходах или, наоборот, неоправданное удорожание оборудования там, где достаточно бюджетной реечной передачи. Для технолога — проблемы с монтажом, обслуживанием и простоями. Для закупщика — рост TCO при неверной оценке логистики и сроков поставки.

Эта статья — практическое руководство для принятия обоснованных решений. Вы получите:

• чёткое понимание физики и ограничений обоих типов приводов;
• сравнительные данные по точности, скорости, длине хода и нагрузке;
• базовые инженерные формулы с примерами расчётов;
• готовый чек-лист выбора под вашу задачу;
• реальные кейсы применения и анализ экономики.

1. Эволюция задач линейного перемещения

Современное машиностроение и станкостроение диктуют жёсткие требования к системам линейного перемещения. Если 20 лет назад инженеры решали базовую задачу «просто переместить узел из точки А в точку Б», то сегодня на первый план выходят микронные точности, высокие динамики и безотказность 24/7.

Выбор между шарико-винтовой парой и реечной передачей — это классическая дилемма конструктора. Оба решения имеют свои ниши, и слепое копирование чужих проектов часто приводит к простоям оборудования. Нет «плохих» или «хороших» технологий — есть правильно подобранный привод под конкретную кинематическую схему.

В этом руководстве мы разберём физику процессов, инженерные расчёты и экономику. Мы поможем вам понять, где критична точность, а где важнее длина хода. Если вы проектируете новый узел или модернизируете существующий, эта статья станет вашим практическим пособием.

2. Винт шариковый винт-гайка (ШВП): анатомия, возможности и ограничения

Шарико-винтовая пара (ШВП) преобразует вращательное движение в поступательное с минимальным трением. В роли тел качения выступают шарики, которые циркулируют между резьбой винта и гайки. Это обеспечивает высокий КПД (до 90–95%) и отличную повторяемость позиционирования.

Анатомия и ключевые параметры

Основной ходовой винт ШВП имеет специальную профильную резьбу. Ключевым параметром является диаметр шага винта ШВП. Шаг резьбы вместе с количеством заходов определяет, на какое расстояние переместится гайка за один оборот. Чем больше шаг, тем выше скорость перемещения, но ниже развиваемое усилие. Диаметр винта напрямую влияет на его жёсткость и грузоподъёмность.

Подробные данные можно найти в каталоге винты ШВП. Для передачи точности и жёсткости применяется преднатяг контакта шариков с дорожками. Он устраняет осевой люфт между телами качения и дорожками качения. Регулировка преднатяга (обычно за счёт подбора размера шариков или использования двойных гаек) критически важна для прецизионных станков.

Ограничения технологии

Главный враг длинного винта — гравитация и центробежные силы:

• Критическая скорость вращения. При превышении определённой частоты вращения длинный винт начинает «бить» (возникает резонанс).
• Прогиб под собственным весом. Чем длиннее ход, тем больше провисает винт, что требует сложных систем поддержки или увеличения диаметра.
• Ограничение по длине. Обычно экономически и технически целесообразно использовать ШВП для ходов до 2000–2500 мм.

Для подбора оптимальной геометрии инженеры используют справочные данные, где указан диаметр шага винта ШВП для различных нагрузок. Если вам нужно изучить допуски, обратите внимание на раздел «Классы точности ШВП». Точность обработки напрямую влияет на позиционирование.

3. Зубчатая рейка и шестерня: анатомия, возможности и ограничения

Механизм зубчатое колесо-рейка работает по принципу зацепления. Вращение шестерни (пиниона) преобразуется в линейное движение, по зубчатой рейке перемещается портал или каретка. Это решение доминирует там, где требуются большие длины перемещений и высокие скорости.

Анатомия и типы зубьев

Профиль зубчатой рейки обычно эвольвентный. Ключевой параметр — модуль зубчатой рейки, который определяет размер зуба и, соответственно, передаваемую нагрузку. Существует два основных типа:

• Прямозубая зубчатая рейка. Проще и дешевле в производстве. Идеальна для стандартных задач, где не требуется высочайшая плавность хода.
• Косозубая зубчатая рейка. Зубья расположены под углом. Это обеспечивает более плавное зацепление, снижает шум и вибрации, а также позволяет работать с меньшим боковым зазором.

Для задач, где важна чистота поверхности и плавность хода (например, зубчатая рейка для ЧПУ фрезерных станков), косозубые профили становятся стандартом. Комплект всегда подбирается парой: зубчатые рейки и соответствующие им зубчатые колёса. Использование компонентов от разных производителей с разными допусками часто приводит к браку при сборке.

Ограничения реечной передачи

Главный недостаток — наличие кинематической погрешности шага зуба и необходимость борьбы с люфтом:

• Люфт в зацеплении. Если использовать прямозубую передачу без пружинного раздвоения шестерни или электронного устранения люфта, неизбежно появится мёртвая зона.
• Требования к монтажу. Критически важно выдержать точное межосевое расстояние. Слишком плотное зацепление ведёт к заклиниванию и износу, слишком слабое — к ударам зуба о зуб и поломке.
• Погрешность шага. Даже прецизионные рейки имеют погрешность на длине участка (обычно ±10–30 мкм на 300 мм), что ограничивает абсолютную точность позиционирования.

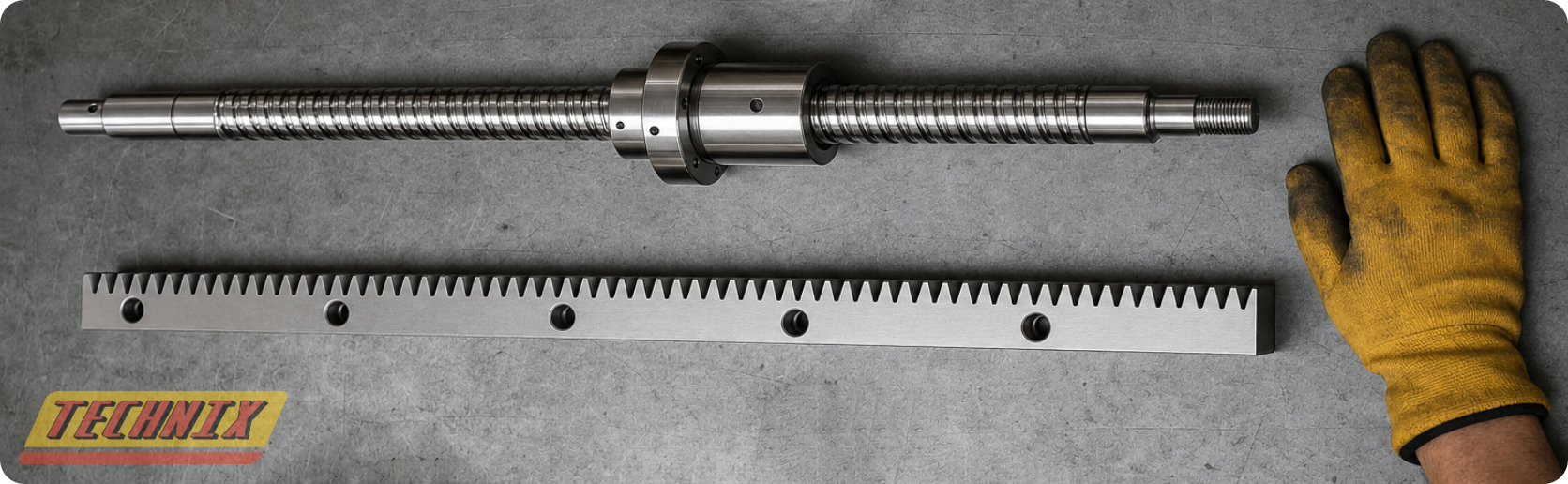

4. Сравнительный анализ: ШВП против зубчатой рейки

Чтобы принять взвешенное решение, нужно сравнить технологии по ключевым инженерным параметрам. Ниже приведён детальный разбор, который поможет вам расставить приоритеты.

Таблица 1. Сравнительный анализ: ШВП против зубчатой рейки

5. Инженерный расчёт: базовые формулы для проверки гипотезы

Любой выбор должен быть подтверждён математикой. Давайте разберём базовые формулы, которые позволяют оценить ресурс и требуемую мощность привода.

Расчёт срока службы ШВП (L10)

Номинальный ресурс (L10) — это вероятность безотказной работы 90% шариковинтовых пар при заданных условиях.

Формула:

L₁₀ = (C / P_m)³ × 10⁶ (оборотов)

Где:

• C — динамическая грузоподъёмность гайки ШВП (из каталога);
• P_m — эквивалентная средняя нагрузка. Рассчитывается с учётом всех сил резания, ускорения и веса узлов.

Пример расчёта:

Допустим, мы подобрали гайку с динамической грузоподъёмностью C = 25 000 Н. Средняя эквивалентная нагрузка в цикле работы станка P_m = 2 500 Н.

L₁₀ = (25 000 / 2 500)³ × 10⁶ = 10³ × 10⁶ = 1 000 000 000 оборотов

Чтобы перевести в километры хода, нужно умножить количество оборотов на шаг винта. Это позволяет точно спрогнозировать интервалы ТО. Для автоматизации вычислений используйте наш инструмент расчёта параметров ШВП.

Расчёт окружного усилия и момента инерции для реечной передачи

В реечной передаче вращение шестерни (радиусом r) преобразуется в линейную силу F.

Окружное усилие на шестерне:

F_t = T / r

Где T — крутящий момент на валу двигателя. Отсюда требуемый момент: T = F · r.

Как диаметр шестерни влияет на динамику?

Увеличивая радиус шестерни (r), мы снижаем требуемый крутящий момент от двигателя для создания того же усилия F. Это позволяет использовать менее мощный (и дешёвый) сервопривод.

Но есть обратная сторона — момент инерции.

Момент инерции массы, приведённый к валу шестерни:

J = m · r²

Где m — масса перемещаемого портала. Если мы увеличим радиус шестерни в 2 раза, момент инерции нагрузки вырастет в 4 раза! Это ухудшит динамику разгона и потребует настройки более жёстких контуров регулирования сервоусилителя.

6. Взгляд технолога: монтаж, эксплуатация и обслуживание

Теория на бумаге часто разбивается о реалии цеха. Технолог, который будет собирать и обслуживать узел, смотрит на вещи прагматично.

Монтаж ШВП

Шарико-винтовая пара требует ювелирной точности при монтаже:

• Соосность. Несовпадение оси винта и оси направляющих приведёт к заклиниванию гайки и резкому падению ресурса.
• Опоры. Опорные узлы (особенно фиксированный и свободный концы) должны быть смонтированы без перекосов. Биение опор убивает точность позиционирования.
• Смазка. Требует регулярного пополнения. Использование специальных масел или пластичных смазок (в зависимости от типа сепаратора) обязательно.

Монтаж реечной передачи

Здесь главные враги — точность шага и чистота:

• Стыковка реек. При монтаже длинных реек из нескольких секций критически важно использовать установочные штифты и выдерживать шаг между зубьями на стыке. Иначе будет «удар» при прохождении кареткой стыка.
• Прижим. Рейка должна быть плотно прижата к базе. Любое прослабление крепежа изменит высоту линии зацепления и приведёт к износу.
• Защита. Если в цеху летит стружка (особенно чугунная или абразивная), рейку нужно закрывать гофрозащитой или использовать специальные уплотнённые каретки.

7. Экономика и закупки: анализ TCO

Закупщик и финансовый директор смотрят на стоимость владения (TCO — Total Cost of Ownership). Начальная цена покупки — это лишь верхушка айсберга.

Что дешевле на старте?

Для коротких ходов (до 1000 мм) ШВП почти всегда выигрывает по цене. Комплект «винт + гайка + опоры» стоит дешевле, чем прецизионная косозубая рейка, шестерня и редуктор. Однако, если вам нужна длина 4000 мм, стоимость винта большого диаметра с шлифованной резьбой взлетает экспоненциально. В этот момент цена зубчатой рейки за метр хода становится значительно привлекательнее.

Таблица 2. Сравнение винта ШВП и зубчатой рейки для закупщиков

Винты ШВП TECHNIX vs конкуренты (HIWIN, TBI Motion)

На рынке доминируют несколько игроков. Как инженеру и закупщику вам важно понимать фактическую разницу.

Винты ШВП TECHNIX — аналог винтов ШВП HIWIN по геометрическим параметрам и ресурсу. При этом вы получаете:

• Оптимальное соотношение цена / качество — европейский уровень по конкурентной стоимости;
• Наличие на складе в Санкт-Петербурге — вы получаете товар за 1–2 дня, а не за 8 недель;
• Быстрая поставка под нестандартные проекты;
• Инженерная поддержка — мы не просто отгружаем металл, мы помогаем подобрать узел.

8. Кейсы применения: что выбрать для конкретной задачи

Давайте посмотрим, как эти теории работают в реальных проектах, которые мы реализовали вместе с нашими клиентами.

9. Чек-лист для принятия решения (резюме)

Чтобы окончательно определиться с типом привода, ответьте на следующие вопросы. Этот чек-лист поможет вам структурировать требования к узлу.

Таблица 3. Чек-лист для принятия решения

10. Заключение и призыв к действию

Выбор между зубчатой рейкой и винтом ШВП — это всегда поиск баланса между точностью, длиной хода, скоростью и бюджетом.

Винт ШВП — это король коротких ходов, прецизионных перемещений и задач, где каждый микрон на счету. Это эталон жёсткости и повторяемости.

Зубчатая рейка — это тяжёлая артиллерия для длинных порталов, высоких скоростей и тяжёлых грузов. Это надёжность и масштабируемость.

Понимание физики процессов, правильный инженерный расчёт и грамотный подбор компонентов — залог того, что ваше оборудование будет работать годами без простоев.

Компания TECHNIX не просто поставляет компоненты. Мы предоставляем инженерную поддержку на всех этапах: от расчёта нагрузки до помощи в настройке сервоприводов. Наличие на складе в Санкт-Петербурге и быстрая поставка означают, что ваш проект не встанет из-за логистических задержек.

Винты ШВП TECHNIX — аналог винтов ШВП HIWIN, который вы можете получить уже завтра.
