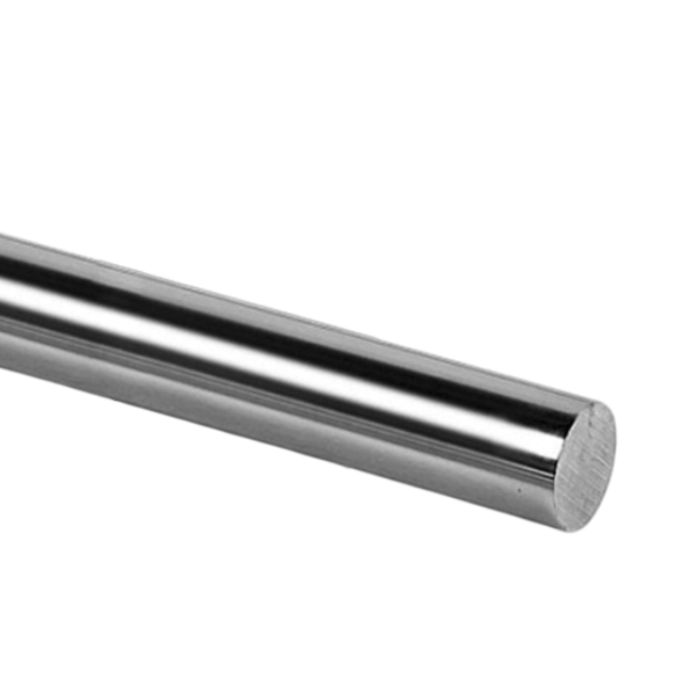

Вал прецизионный WV50 TECHNIX — цельный закалённый хромированный вал диаметром 50 мм, рассчитанный на работу в высоконагруженных узлах линейного перемещения, где требуются максимальная жёсткость направляющей, точность хода и высокая устойчивость к износу при длительной эксплуатации.
Устройство и конструкция
WV50 представляет собой цельный цилиндрический вал диаметром 50 мм, выполненный из стали Cf53 с индукционной закалкой, прецизионной шлифовкой и хромированным покрытием рабочей поверхности, что обеспечивает точную геометрию, малую шероховатость и защиту от коррозии.
- Стальная основа вала обеспечивает высокий запас прочности и жёсткости для эксплуатации в тяжёлом промышленном оборудовании.
- Поверхность подвергается индукционной термической обработке и точной шлифовке, благодаря чему сохраняются требуемые допуски по диаметру и прямолинейности на всей длине.
- Хромированное покрытие повышает износостойкость, улучшает условия скольжения и снижает риск повреждения рабочей поверхности при длительной работе.
- Сплошная конструкция вала уменьшает прогиб под нагрузкой и обеспечивает стабильную работу направляющей на больших пролётах и длинах хода.
Расшифровка наименования
- WV — серия закалённых и хромированных прецизионных валов TECHNIX.
- 50 — номинальный диаметр вала 50 мм.
- Дополнительные обозначения в артикуле уточняют фактическую длину и исполнение изделия.
Применяемость на практике
- Используется как направляющая для линейных подшипников и опор в мощных приводах и механизмах, работающих при высоких нагрузках и ускорениях.
- Обеспечивает плавное, повторяемое линейное перемещение при длительной непрерывной работе, частых циклах позиционирования и реверсивных движениях.
- Рекомендуется для узлов, где необходим повышенный запас прочности, минимальные деформации под нагрузкой и длительный ресурс направляющей без потери точности.
Сферы применения
- Станки с ЧПУ и специализированное оборудование тяжёлого и общего машиностроения.
- Автоматизированные линии, высоконагруженные приводные системы и робототехнические комплексы.
- Упаковочное, транспортное и подъёмно‑транспортное оборудование, где важны стабильная работа направляющих валов и длительный срок службы.
