      Рельсовые направляющие в Санкт-Петербурге

      193
      Главная
      —
      Каталог
      —
      Подборки
      —Рельсовые направляющие
      Заказать счет Счет
      Запросить консультацию по подбору Консультация
      Линейные направляющие для ЧПУ
      Линейные направляющие для ЧПУ 72 товара
      Линейные направляющие оси z
      Линейные направляющие оси z 72 товара
      Линейные рельсовые направляющие
      Линейные рельсовые направляющие 72 товара
      Направляющие для кареток
      Направляющие для кареток 72 товара
      Направляющие оси x
      Направляющие оси x 72 товара
      Направляющие оси y
      Направляющие оси y 72 товара
      Направляющие промышленные
      Направляющие промышленные 72 товара
      Профильные линейные направляющие
      Профильные линейные направляющие 72 товара
      Рельсовые направляющие для станков
      Рельсовые направляющие для станков 72 товара
      Цилиндрические рельсы
      Цилиндрические рельсы 12 товаров
      Шариковые линейные направляющие
      Шариковые линейные направляющие 181 товар
      Фильтр
      По умолчанию (возрастание)
      Кол-во товаров на странице
      10 20 30 60
      По популярности (убывание)
      По популярности (возрастание)
      По алфавиту (убывание)
      По алфавиту (возрастание)
      По цене (убывание)
      По цене (возрастание)
      По наличию (убывание)
      По наличию (возрастание)
      Вал прецизионный с опорой SBR12C TECHNIX
      Вал с опорой SBR12C прецизионный (диаметр 12 мм) сталь S45C высокопрочная хромированная в Санкт-Петербурге
      Есть в наличии: 1100
      Арт.: SBR12CTECHNIX
      25 руб.
      /см
      27 руб.
      В корзинуВ корзине
      Вал прецизионный с опорой SBR10C TECHNIX
      Вал с опорой SBR10C прецизионный (диаметр 10 мм) сталь S45C высокопрочная хромированная в Санкт-Петербурге
      Есть в наличии: 1200
      Арт.: SBR10CTECHNIX
      25 руб.
      /см
      27 руб.
      В корзинуВ корзине
      Направляющая RGR65RP (роликовая) TECHNIX Направляющая RGR65RP (роликовая) TECHNIX Направляющая RGR65RP (роликовая) TECHNIX Направляющая RGR65RP (роликовая) TECHNIX
      Линейная направляющая RGR65RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR65RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

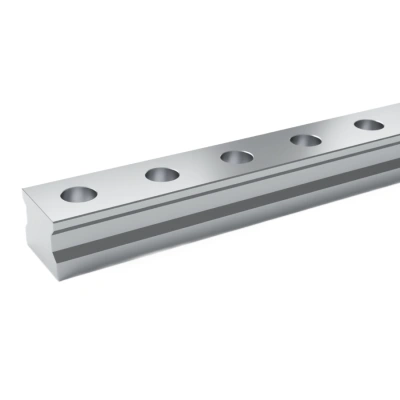

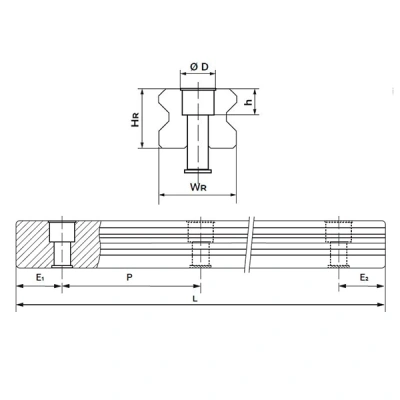

      Направляющая RGR55RP (роликовая) TECHNIX Направляющая RGR55RP (роликовая) TECHNIX Направляющая RGR55RP (роликовая) TECHNIX Направляющая RGR55RP (роликовая) TECHNIX
      Линейная направляющая RGR55RP роликовая сверхвысокой жесткости и нагрузки в Санкт-Петербурге
      Арт.: RGR55RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Направляющая RGR45RP (роликовая) TECHNIX Направляющая RGR45RP (роликовая) TECHNIX Направляющая RGR45RP (роликовая) TECHNIX Направляющая RGR45RP (роликовая) TECHNIX
      Линейная направляющая RGR45RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR45RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Направляющая RGR35RP (роликовая) TECHNIX Направляющая RGR35RP (роликовая) TECHNIX Направляющая RGR35RP (роликовая) TECHNIX Направляющая RGR35RP (роликовая) TECHNIX
      Линейная направляющая RGR35RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR35RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Направляющая RGR25RP (роликовая) TECHNIX Направляющая RGR25RP (роликовая) TECHNIX Направляющая RGR25RP (роликовая) TECHNIX Направляющая RGR25RP (роликовая) TECHNIX
      Линейная направляющая RGR25RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR25RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Направляющая RGR20RH (роликовая) TECHNIX Направляющая RGR20RH (роликовая) TECHNIX Направляющая RGR20RH (роликовая) TECHNIX Направляющая RGR20RH (роликовая) TECHNIX
      Линейная направляющая RGR20RH роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR20RНTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Направляющая RGR20RP (роликовая) TECHNIX Направляющая RGR20RP (роликовая) TECHNIX Направляющая RGR20RP (роликовая) TECHNIX Направляющая RGR20RP (роликовая) TECHNIX
      Линейная направляющая RGR20RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR20RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Направляющая RGR15RP (роликовая) TECHNIX Направляющая RGR15RP (роликовая) TECHNIX Направляющая RGR15RP (роликовая) TECHNIX Направляющая RGR15RP (роликовая) TECHNIX
      Линейная направляющая RGR15RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR15RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Каретка RGH65CAZAH (роликовая) TECHNIX Каретка RGH65CAZAH (роликовая) TECHNIX Каретка RGH65CAZAH (роликовая) TECHNIX Каретка RGH65CAZAH (роликовая) TECHNIX
      Линейная каретка RGH65CAZAH роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Есть в наличии: 6
      Арт.: RGH65CAZAHTECHNIX
      38 500 руб.
      /шт
      42 777 руб.
      В корзинуВ корзине
      Направляющая RGR30RP (роликовая) TECHNIX Направляющая RGR30RP (роликовая) TECHNIX Направляющая RGR30RP (роликовая) TECHNIX Направляющая RGR30RP (роликовая) TECHNIX
      Линейная направляющая RGR30RP роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Арт.: RGR30RPTECHNIX
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Направляющая RGR65RH (роликовая) TECHNIX Направляющая RGR65RH (роликовая) TECHNIX Направляющая RGR65RH (роликовая) TECHNIX Направляющая RGR65RH (роликовая) TECHNIX
      Линейная направляющая RGR65RH роликовая сверхвысокой жёсткости и нагрузки в Санкт-Петербурге
      Есть в наличии: 1117
      Арт.: RGR65RHTECHNIX
      454 руб.
      /см
      504 руб.
      В корзинуВ корзине
      Направляющая RGR55RН (роликовая) TECHNIX Направляющая RGR55RН (роликовая) TECHNIX Направляющая RGR55RН (роликовая) TECHNIX Направляющая RGR55RН (роликовая) TECHNIX
      Линейная направляющая RGR55RН роликовая сверхвысокой жесткости и нагрузки в Санкт-Петербурге
      Есть в наличии: 2394
      Арт.: RGR55RНTECHNIX
      339 руб.
      /см
      376 руб.
      В корзинуВ корзине
      Направляющая MGNR9H TECHNIX Направляющая MGNR9H TECHNIX Направляющая MGNR9H TECHNIX Направляющая MGNR9H TECHNIX
      Линейная направляющая MGNR9H шариковая миниатюрная в Санкт-Петербурге
      Есть в наличии: 708
      Арт.: MGNR9HTECHNIX
      51 руб.
      /см
      56 руб.
      В корзинуВ корзине
      Направляющая MGNR7H TECHNIX Направляющая MGNR7H TECHNIX Направляющая MGNR7H TECHNIX Направляющая MGNR7H TECHNIX
      Линейная направляющая MGNR7H шариковая миниатюрная в Санкт-Петербурге
      Есть в наличии: 4000
      Арт.: MGNR7HTECHNIX
      45 руб.
      /см
      50 руб.
      В корзинуВ корзине
      Каретка MGN15CZ0H TECHNIX Каретка MGN15CZ0H TECHNIX Каретка MGN15CZ0H TECHNIX Каретка MGN15CZ0H TECHNIX Каретка MGN15CZ0H TECHNIX
      Линейная каретка MGN15CZ0H шариковая миниатюрная TECHNIX в Санкт-Петербурге
      Есть в наличии: 10
      Арт.: MGN15CZ0HTECHNIX
      1 710 руб.
      /шт
      1 899 руб.
      В корзинуВ корзине
      Каретка MGN7HZ0H TECHNIX Каретка MGN7HZ0H TECHNIX Каретка MGN7HZ0H TECHNIX Каретка MGN7HZ0H TECHNIX Каретка MGN7HZ0H TECHNIX
      Линейная каретка MGN7HZ0H шариковая миниатюрная TECHNIX в Санкт-Петербурге
      Есть в наличии: 20
      Арт.: MGN7HZ0HTECHNIX
      1 281 руб.
      /шт
      1 423 руб.
      В корзинуВ корзине
      Каретка MGN12CZ0H TECHNIX Каретка MGN12CZ0H TECHNIX Каретка MGN12CZ0H TECHNIX Каретка MGN12CZ0H TECHNIX Каретка MGN12CZ0H TECHNIX
      Линейная каретка MGN12CZ0H шариковая миниатюрная TECHNIX в Санкт-Петербурге
      Есть в наличии: 39
      Арт.: MGN12CZ0HTECHNIX
      1 449 руб.
      /шт
      1 609 руб.
      В корзинуВ корзине
      Каретка MGN15HZ0H TECHNIX Каретка MGN15HZ0H TECHNIX Каретка MGN15HZ0H TECHNIX Каретка MGN15HZ0H TECHNIX Каретка MGN15HZ0H TECHNIX
      Линейная каретка MGN15HZ0H шариковая миниатюрная TECHNIX в Санкт-Петербурге
      Есть в наличии: 19
      Арт.: MGN15HZ0HTECHNIX
      2 035 руб.
      /шт
      2 261 руб.
      В корзинуВ корзине
      Показать еще
      1 2 3 ... 10
      Помощь специалистов онлайн

      Помощь
      эксперта

      +7 (812) 490-76-68
      Заказать звонок

      Оптовые цены

      Выгодные условия для оптовых клиентов

      Получить оптовый прайс

      Бесперебойные поставки комплектующих

      Заключение договоров сотрудничества

      Заключить договор

      Запрос финансовой отсрочки

      Для постоянных клиентов

      Получить отсрочку

      О рельсовых направляющих

      Рельсовые направляющие - это элементы систем линейного перемещения, предназначенные для задания прямолинейной траектории каретки, стола, рабочего органа или другой подвижной части оборудования. В профильной системе рельс закрепляется на основании, а совместимая каретка перемещается по его дорожкам качения.

      Рельс и каретка образуют сопряженную систему. Совпадения номинального типоразмера недостаточно для совместимости - необходимо учитывать серию, геометрию дорожек качения, конструкцию каретки и монтажные параметры.

      Профильные линейные направляющие используются совместно с соответствующими линейными каретками. Конкретную пару выбирают с учетом нагрузки, моментов, требуемой жесткости, точности и компоновки оборудования.

      Назначение рельсовой направляющей

      Рельсовая система воспринимает нагрузки от подвижного узла и ограничивает его движение заданной линейной траекторией. Каретка перемещается относительно рельса через тела качения, расположенные между сопряженными дорожками.

      • Задание траектории прямолинейного перемещения.
      • Поддержка подвижного узла относительно основания оборудования.
      • Восприятие сил и моментов в пределах характеристик выбранной системы.
      • Формирование линейной опоры для каретки, стола, портала или другого элемента механизма.

      Конструкция профильной рельсовой системы

      Основными рабочими элементами являются профильный рельс и каретка. На их поверхностях сформированы дорожки качения, геометрия которых определяет взаимное положение деталей и характер передачи нагрузки.

      • Рельс закрепляется на монтажном основании и формирует рабочую траекторию.
      • Каретка является подвижной опорой и соединяется с перемещаемой конструкцией.
      • Тела качения передают нагрузку между дорожками рельса и каретки.
      • Система рециркуляции обеспечивает возврат тел качения внутри каретки.
      • Уплотнения, если они предусмотрены конструкцией, ограничивают попадание загрязнений в рабочую зону.

      Шариковые и роликовые направляющие

      Профильные системы могут различаться типом тел качения. Наиболее распространены шариковые и роликовые исполнения, которые имеют разную внутреннюю геометрию и рабочие характеристики.

      • Шариковые направляющие используют шарики, циркулирующие между дорожками рельса и каретки.
      • Роликовые направляющие используют ролики и могут применяться там, где конструкцией требуются другие показатели жесткости и нагрузочной способности.

      Выбор между шариковой и роликовой системой выполняют по расчетной нагрузке, моментам, жесткости, точности и требованиям к движению. Нельзя считать один тип безусловно лучше другого для всех механизмов.

      Важно: одинаковая ширина или близкие внешние размеры рельсов разных серий не подтверждают взаимозаменяемость. Геометрия дорожек качения и сопряжение с кареткой должны совпадать.

      Типоразмер направляющей

      Номинальный типоразмер характеризует габаритную группу рельсовой системы, но не является достаточным признаком для подбора. В пределах одного размера могут существовать различные серии, конструкции кареток и рабочие исполнения.

      При замене необходимо сверять полное обозначение рельса и каретки либо техническую документацию производителя. Использование каретки другой системы только на основании совпадения размера может привести к неправильному контакту дорожек или невозможности монтажа.

      Конструкция каретки

      Каретки одного типоразмера могут различаться формой корпуса, длиной, расположением крепежных отверстий и другими конструктивными параметрами. Эти особенности влияют на способ соединения с подвижной частью оборудования и распределение нагрузки.

      • Фланцевое исполнение имеет расширенную монтажную часть и собственную схему крепления.
      • Бесфланцевая каретка имеет другую геометрию корпуса и точки присоединения.
      • Длина корпуса влияет на расположение крепежных точек и рабочую геометрию опоры.
      • Количество кареток выбирается с учетом нагрузки и действующих моментов.

      Нагрузки и моменты

      При выборе рельсовой направляющей учитывают не только массу перемещаемого узла. На каретки могут действовать силы в разных направлениях и моменты от смещенного центра нагрузки.

      • Вертикальная нагрузка может создаваться массой подвижной конструкции.
      • Боковая нагрузка возникает от технологических или инерционных сил.
      • Опрокидывающие моменты появляются при смещении точки приложения силы относительно кареток.
      • Динамические нагрузки возникают при разгоне, торможении и реверсе.

      Распределение нагрузки зависит от числа кареток, расстояния между ними и положения центра приложения сил. Поэтому грузоподъемность отдельной каретки нельзя использовать как единственный параметр расчета всей оси.

      Преднатяг и жесткость

      В некоторых рельсовых системах предусматривается определенный преднатяг между телами качения и дорожками. Он влияет на внутренний зазор и жесткость механизма.

      Более высокий преднатяг не всегда является преимуществом. Его увеличение может повысить сопротивление движению и внутренние нагрузки, поэтому исполнение выбирают по требованиям конкретного оборудования.

      Жесткость линейной оси определяется всей системой. На нее влияют рельс, каретки, расстояние между опорами, преднатяг, жесткость основания и способ крепления компонентов.

      Класс точности

      Точностные характеристики направляющей системы могут нормироваться для конкретного исполнения. При этом итоговая точность перемещения зависит не только от класса рельса и каретки, но и от геометрии монтажных поверхностей, расстояния между направляющими и качества сборки.

      При замене компонентов необходимо учитывать требования существующей системы к точности. Установка отдельной каретки более высокого класса сама по себе не делает всю ось точнее.

      Длина рельса и рабочий ход

      Длина направляющей определяется требуемым перемещением, габаритами кареток и конструктивными зонами на концах оси. Рабочий ход обычно меньше полной длины рельса.

      При расчете необходимо учитывать положение каретки в крайних точках, расстояние между несколькими каретками и ограничения, создаваемые приводом или другими элементами оборудования.

      Профильный рельс и цилиндрическая направляющая

      Кроме профильных рельсов, в линейных механизмах применяются цилиндрические направляющие. Например, круглый вал может устанавливаться на продольной опоре и работать с соответствующим открытым линейным блоком.

      Это другая конструктивная система. Профильный рельс с кареткой и вал на опоре нельзя рассматривать как взаимозаменяемые элементы только потому, что оба решения используются для линейного перемещения.

      • Профильная система работает через дорожки качения, сформированные непосредственно на рельсе и каретке.
      • Цилиндрическая система использует круглый вал и совместимый линейный подшипник или корпусной блок.

      Где применяются рельсовые направляющие

      Профильные рельсовые системы применяются в оборудовании, где необходимо обеспечить контролируемое прямолинейное перемещение подвижного элемента.

      • станочные и координатные оси;
      • портальные механизмы;
      • линейные модули;
      • автоматизированные производственные установки;
      • позиционирующие и подающие механизмы промышленного оборудования.

      Как подобрать рельсовую направляющую

      Подбор начинается с расчета механизма и определения типа направляющей системы. После этого выбирают конструктивную серию, типоразмер, каретки и длину рельса.

      • Нагрузочная схема. Учитываются силы, моменты и положение центра нагрузки.
      • Тип тел качения. Выбирается шариковая или роликовая система.
      • Серия и типоразмер. Рельс и каретка должны относиться к совместимой системе.
      • Конструкция каретки. Учитываются форма корпуса, длина и крепежная геометрия.
      • Количество кареток. Определяется нагрузкой и действующими моментами.
      • Преднатяг. Если он нормируется, выбирается по требуемой жесткости и сопротивлению движению.
      • Точность. Согласуется с требованиями всей линейной оси.
      • Длина рельса. Определяется рабочим ходом и компоновкой механизма.
      • Монтажная база. Должна обеспечивать требуемое положение и жесткость направляющей.

      Важно: при замене рельса или каретки необходимо проверять полное обозначение и геометрию сопрягаемых элементов. Совпадение серии или номинального размера без проверки конкретного исполнения не гарантирует совместимость.

      Монтаж рельсовых направляющих

      Рабочие характеристики направляющей зависят от качества основания и точности установки. Рельс не должен принудительно компенсировать значительные отклонения монтажной поверхности.

      • монтажные поверхности подготавливают в соответствии с требованиями системы;
      • рельс устанавливают относительно принятой базовой поверхности;
      • при использовании двух параллельных направляющих контролируют их взаимное положение;
      • каретки перемещают и устанавливают без повреждения уплотнений и системы рециркуляции;
      • крепеж затягивают в соответствии с требованиями конкретной конструкции;
      • после сборки проверяют равномерность перемещения по всей рабочей длине.

      Обслуживание

      Для сохранения рабочих характеристик необходимо контролировать чистоту дорожек качения и состояние смазки. Интервалы обслуживания зависят от нагрузки, скорости, загрязнения и режима эксплуатации.

      • не допускайте накопления абразивных загрязнений на рельсе;
      • контролируйте состояние уплотнений каретки;
      • используйте смазочный материал, подходящий для конкретной системы;
      • при появлении люфта, шума или неравномерного хода проверяйте не только каретку, но и рельс, крепление и геометрию всей оси.

      Важно: рельсовую направляющую необходимо подбирать как часть всей линейной системы. Для корректной работы должны быть согласованы рельс, каретки, нагрузочная схема, монтажная база, точность и условия эксплуатации.

      Вопросы и ответы

      Как правильно подобрать рельсовые направляющие для станка с ЧПУ?
      При выборе учитывают массу подвижного узла, рабочие и динамические нагрузки, скорость перемещения, требования к точности позиционирования и жесткости конструкции. Дополнительно определяют типоразмер рельса, количество кареток, действующие опрокидывающие моменты и необходимую длину направляющей.
      Чем профильные рельсовые направляющие отличаются от цилиндрических?
      Профильные направляющие имеют специальные дорожки качения для перемещения кареток и позволяют воспринимать нагрузки в нескольких направлениях. Цилиндрические системы используют круглые валы с линейными подшипниками или корпусными блоками. При выборе учитывают нагрузочную способность, жесткость, точность перемещения и особенности крепления к оборудованию.
      Какие рельсовые направляющие лучше подходят для высоких нагрузок — шариковые или роликовые?
      Шариковые рельсовые направляющие обеспечивают плавное перемещение и применяются в широком диапазоне нагрузок. Роликовые системы благодаря линейному контакту тел качения обычно обладают более высокой жесткостью и нагрузочной способностью при сопоставимых габаритах. Выбор зависит от расчетных нагрузок, действующих моментов и характеристик конкретной серии.
      Как правильно подобрать линейную каретку к рельсовой направляющей?
      Каретка должна соответствовать рельсу по серии, типоразмеру и геометрии дорожек качения. Также проверяют класс точности, предварительный натяг, монтажные размеры и допустимые нагрузки. Совпадение ширины рельса не гарантирует совместимости кареток разных производителей и серий.
      Как рассчитать необходимую длину рельсовой направляющей для линейного перемещения?
      Длину рельса определяют с учетом требуемого рабочего хода, продольного размера кареток, их количества и взаимного расположения. Дополнительно предусматривают конструктивные запасы на концах направляющей и учитывают положение крайних точек перемещения. Каретки должны оставаться на рабочей поверхности рельса во всем диапазоне хода.
      Какие ошибки при монтаже рельсовых направляющих приводят к преждевременному износу кареток?
      Основные ошибки — недостаточная плоскостность монтажной поверхности, нарушение параллельности направляющих, перекос кареток и неправильная затяжка крепежа. Такие отклонения вызывают дополнительные внутренние нагрузки, повышенное сопротивление движению и ускоренный износ. При установке необходимо соблюдать монтажные допуски производителя и проверять плавность перемещения по всей длине рельса.
      Каталог
      • Системы линейного перемещения Системы линейного перемещения
        • Каретки Каретки
          • Гофрозащита для рельсовых направляющих
          • Картриджи
          • Уплотнения и скребки
        • Линейные направляющие Линейные направляющие
        • Линейные подшипники Линейные подшипники
          • Линейные подшипники в сборе с корпусом
          • Линейные подшипники без корпуса
        • Валы Валы
          • Валы с опорой
          • Валы без опоры
        • Опоры Опоры
      • Трапецеидальные гайки и винты Трапецеидальные гайки и винты
        • Винты трапецеидальные Винты трапецеидальные
        • Гайки трапецеидальные Гайки трапецеидальные
      • ШВП ШВП
        • Винты ШВП Винты ШВП
        • Гайки ШВП Гайки ШВП
        • Держатели для гаек Держатели для гаек
        • Опоры ШВП Опоры ШВП
      • Зубчатые рейки Зубчатые рейки
      • Подшипники Подшипники
        • Подшипниковые узлы Подшипниковые узлы
        • Корпусные подшипники Корпусные подшипники
        • Разъемные корпуса и комплектующие Разъемные корпуса и комплектующие
          • Крышки
          • Уплотнения
          • Упорные кольца
          • Разъемные корпуса
        • Шариковые подшипники Шариковые подшипники
        • Шарнирные наконечники Шарнирные наконечники
        • Закрепительные втулки Закрепительные втулки
        • Шариковые опоры Шариковые опоры
        • Роликовые подшипники Роликовые подшипники
        • Втулки скольжения Втулки скольжения
          • Втулки скольжения с бронзовым покрытием
          • Втулки скольжения с бронзово-графитовым покрытием
          • Втулки скольжения спеченые бронзовые
        • Опорные ролики Опорные ролики
        • Высокотемпературные подшипники Высокотемпературные подшипники
        • Низкотемпературные подшипники Низкотемпературные подшипники
        • Подшипники скольжения Подшипники скольжения
        • Подшипники из нержавеющей стали Подшипники из нержавеющей стали
      • Опорно-поворотные устройства (ОПУ) Опорно-поворотные устройства (ОПУ)
        • ОПУ стандартные ОПУ стандартные
        • ОПУ фланцевые ОПУ фланцевые
        • ОПУ с червячным приводом ОПУ с червячным приводом
        • ОПУ для поворотных кругов ОПУ для поворотных кругов
      • Зубчатые колеса Зубчатые колеса
        • Зубчатые колеса без ступицы Зубчатые колеса без ступицы
        • Зубчатые колеса со ступицей Зубчатые колеса со ступицей
        • Зубчатые колеса со ступицей с калеными зубьями Зубчатые колеса со ступицей с калеными зубьями
      • Шкивы Шкивы
        • Шкивы зубчатые под втулку тапербуш Шкивы зубчатые под втулку тапербуш
        • Шкивы клиновые под втулку тапербуш Шкивы клиновые под втулку тапербуш
        • Шкивы клиновые под расточку Шкивы клиновые под расточку
