Артикул:
SBR20CTECHNIX
Характеристики
Серия
—
SBR
Диаметр вала, мм
—
20
Покрытие
—
хром
Все характеристики
Аналоги
Аналог NBS:
SBR20S
27 руб.
/см Есть в наличии: 2945
Ожидается:
30.09.2026 8000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

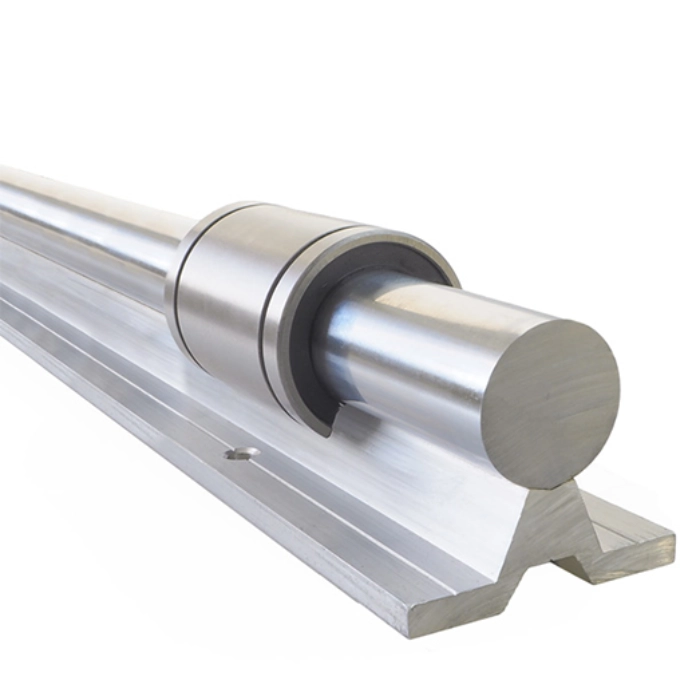

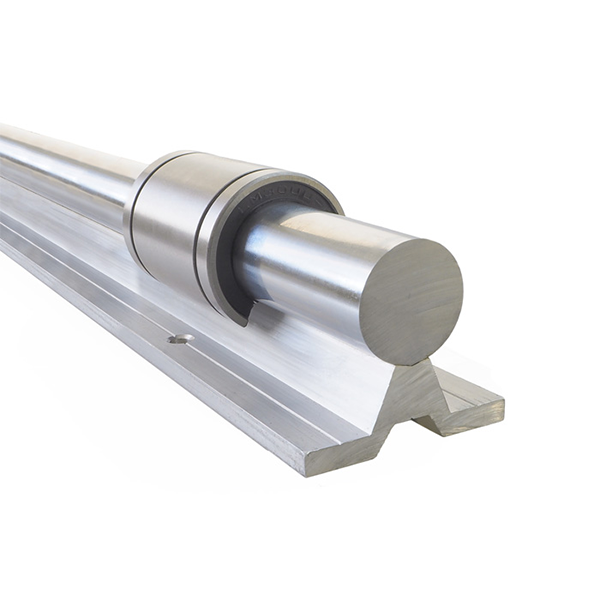

Вал прецизионный с опорой SBR20C TECHNIX — цилиндрическая направляющая высокой точности для линейных подшипников серии SBR диаметром 20 мм. Модель предназначена для узлов линейного перемещения, где требуется повышенная жёсткость, сниженный прогиб на средних и длинных ходах и стабильное позиционирование при циклической работе оборудования.

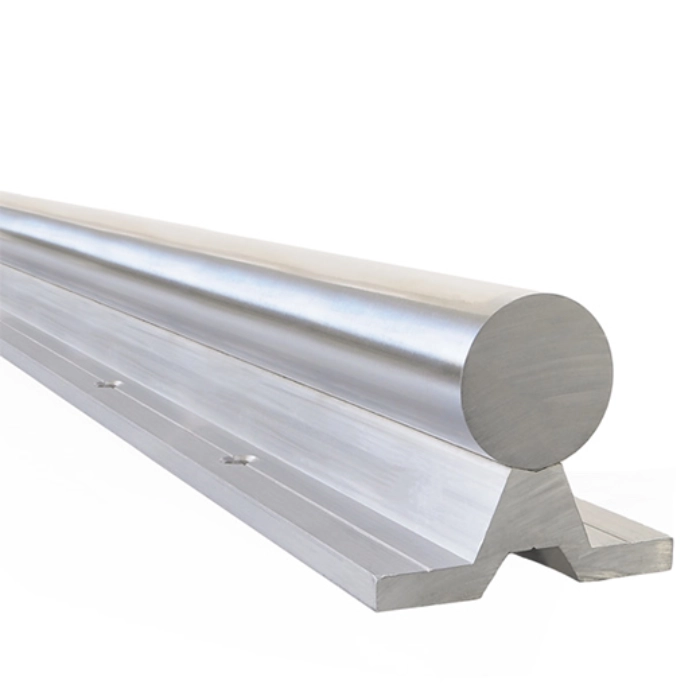

SBR20C представляет собой стальной хромированный вал диаметром 20 мм, установленный на сплошную алюминиевую опору с крепёжными отверстиями по всей длине. Такая конструкция повышает общую жёсткость оси, снижает вибрации и упрощает монтаж в раму или станину.
Стоит обратить внимание
SBR20C относится к серии SBR типоразмера 20 и служит переходом от компактных решений на 16‑ю серию к более нагруженным узлам. Это удобно, когда требуется увеличить запас по жёсткости и грузоподъёмности без перехода на существенно более крупные типоразмеры.
Расшифровка артикула
Обозначение SBR20C позволяет понять ключевые характеристики вала: серию, диаметр, исполнение опоры и тип конструкции. Это облегчает подбор совместимых линейных подшипников и оценку пригодности модели для конкретной линейной оси.
- S — Solid Shaft, цельный вал. Обозначает полнотелую цилиндрическую направляющую из стали, в отличие от полых трубчатых конструкций.
- B — Base-mounted, монтаж на основание. Вал имеет конструктивную опору с крепёжными отверстиями для жёсткой установки на станину или монтажную плиту.
- R — Round, круглая форма. Рабочая часть направляющей выполнена в виде цилиндрического вала для установки линейных подшипников соответствующего диаметра.
- 20 — номинальный диаметр вала 20 мм.
- C — исполнение с опорой по длине вала, предназначенное для повышения жёсткости и снижения прогиба направляющей.
Полное обозначение: SBR20C. При выборе важно учитывать не только диаметр 20 мм, но и тип серии, длину вала и способ крепления опоры в соответствии с требуемыми характеристиками узла.
Стоит обратить внимание
В обозначении SBR буква B характеризует установку вала на основание, а суффикс C уточняет исполнение конкретной модели — вал с опорой. Поэтому SBR20C отличается от варианта без опоры не только способом монтажа, но и большей устойчивостью к прогибу при нагрузке.
Конструкция и устройство
Вал SBR20C представляет собой цилиндрическую направляющую из стали S45C с хромированной рабочей поверхностью, установленную на сплошную алюминиевую опору с отверстиями под крепление. Опора обеспечивает базирование вала относительно станины, распределяет нагрузку и уменьшает вибрации при движении каретки.
- Цилиндрический вал из стали S45C с термической обработкой и хромированным покрытием диаметром 20 мм.
- Сплошная алюминиевая опора по всей длине вала с отверстиями под крепёж.
- Оптимизированная геометрия опоры для равномерного распределения усилий.
- Готовность к монтажу: не требуется дополнительная обработка под установку.
- Совместимость с линейными подшипниками серии SBR диаметром 20 мм.
Стоит обратить внимание
Точность базовых поверхностей и равномерность затяжки крепежа напрямую влияют на прямолинейность хода и ресурс пары «вал–подшипник».
Размерный ряд серии SBR C
Ниже приведена таблица всех типоразмеров серии SBR C, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
SBR20C занимает промежуточную позицию в размерном ряду SBR C: по сравнению с 16‑й серией увеличен запас по нагрузке и жёсткости, но конструктивная схема и способ крепления остаются знакомыми для проектировщика.
Технические параметры и условия эксплуатации

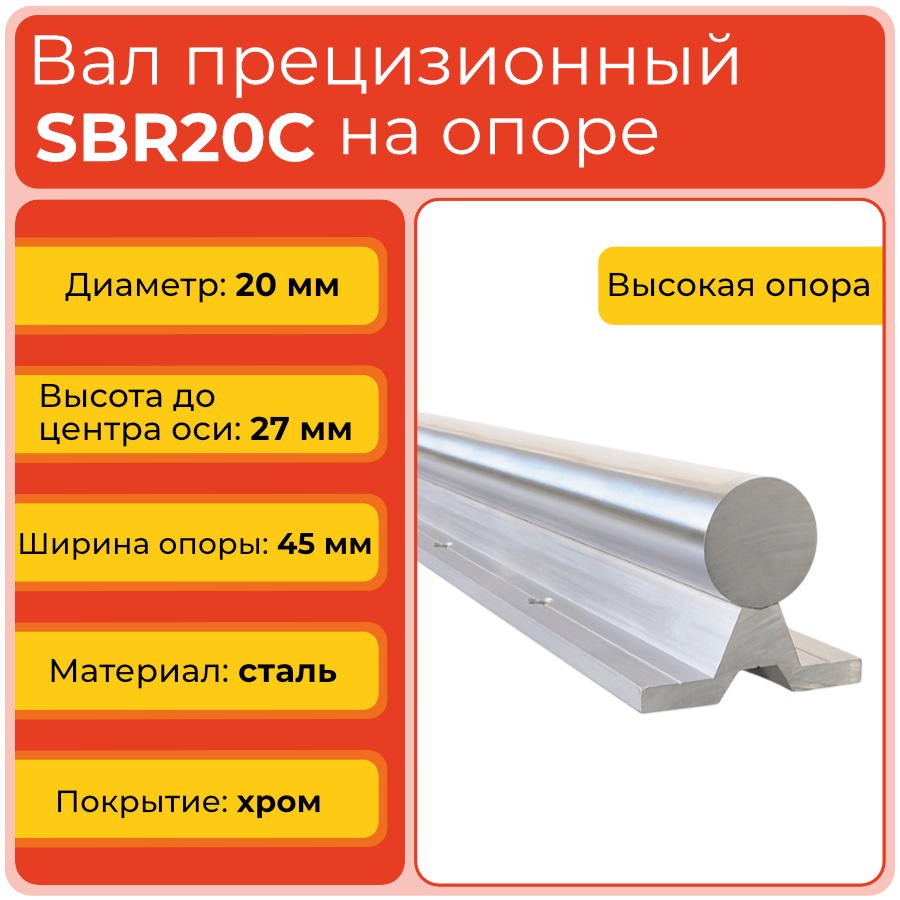

Вал SBR20C предназначен для работы в составе линейных осей с подшипниками серии SBR диаметром 20 мм. Материал вала — сталь S45C, поверхность подвергнута термической обработке и имеет хромированное покрытие, что обеспечивает износостойкость и стабильность геометрии при длительной эксплуатации. Сплошная алюминиевая опора снижает прогиб, повышает жёсткость и упрощает монтаж.
- Серия: SBR, цилиндрические прецизионные валы с опорой.
- Диаметр вала: 20 мм.
- Материал вала: сталь S45C.
- Покрытие: хром.
- Материал опоры: алюминий.
- Высота опоры H: 17,7 мм.
- Высота до центра оси h: 27 мм.
- Ширина опоры B: 45 мм.
- Межцентровое расстояние крепления C: 30 мм.
- Крепёжный винт: M6.
- Условия эксплуатации: регулярная смазка пары «вал–подшипник», чистота рабочей зоны, точный монтаж без перекосов, контроль соосности и отсутствия ударных нагрузок.
Стоит обратить внимание
При переходе с 16‑й на 20‑ю серию увеличивается как диаметр вала, так и ширина опоры, что требует пересмотра конструкции станины и крепёжных элементов.
Применяемость
Вал SBR20C используется в линейных механизмах, где важны точность, жёсткость и стабильность хода на средних и длинных перемещениях. Такая модель подходит для станков с ЧПУ, портальных и координатных систем, автоматизированных линий, модулей подачи и позиционирования, работающих в непрерывном или повторяющемся цикле. Наличие опоры особенно полезно в узлах, где необходимо минимизировать прогиб и вибрации при движении.
- Оси станков с ЧПУ и обрабатывающих центров среднего формата.
- Портальные системы с повышенными требованиями к прямолинейности.
- Автоматизированные сборочные, подающие и упаковочные линии.
- Линейные модули для обработки и позиционирования деталей.
- Узлы, где требуется баланс между грузоподъёмностью, точностью и компактностью конструкции.
Стоит обратить внимание
Если система работает в относительно лёгком режиме и приоритетом является минимальное сопротивление движению, можно рассматривать валы без опоры. SBR20C ориентирован на задачи, где жёсткость и стабильность важнее максимальной компактности.
Аналоги
Вал прецизионный с опорой SBR20C имеет распространённое исполнение в сериях SBR, поэтому может сопоставляться с аналогичными решениями других производителей при совпадении диаметра, геометрии опоры и посадочных размеров. Ниже приведены ориентировочные аналоги для подбора и кросс‑сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для исполнения SBR20C важно сверять не только диаметр вала, но и высоту до центра оси, высоту и ширину опоры, а также шаг и диаметр крепёжных отверстий.
Часто задаваемые вопросы
- Чем вал с опорой SBR20C отличается от вала без опоры?
Вал с опорой имеет сплошное основание с отверстиями под крепление, что снижает прогиб, повышает жёсткость оси и упрощает монтаж. Вал без опоры требует дополнительных кронштейнов и тщательной юстировки. - Можно ли заменить вал SBR20C на аналог другого бренда?
Да, при совпадении диаметра, высоты до центра оси, высоты и ширины опоры, а также посадочных размеров крепежа. Точное соответствие необходимо проверять по каталожным данным. - Какие требования к монтажу вала с опорой SBR20C?
Требуется ровная базовая поверхность, точная соосность опоры и станины, равномерная затяжка крепежа и проверка прямолинейности хода по всей длине вала. Перекосы ведут к росту нагрузок и снижению ресурса. - Когда нужно планировать замену вала или пары «вал–подшипник»?
О необходимости замены говорят увеличение люфта, шум, рывки при перемещении, ухудшение точности позиционирования и следы износа на рабочей поверхности вала. - Какой ресурс можно ожидать от вала SBR20C?
Срок службы зависит от режима работы, нагрузки, скорости, качества монтажа, регулярности смазки и условий среды. При корректной эксплуатации вал рассчитан на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Регулярная оценка состояния вала и линейных подшипников помогает вовремя спланировать замену и избежать незапланированных остановок оборудования.
Техническая информация (.pdf)
Валы прецизионные с опорой серии SBR
553,7 кб
Общая информация
Серия
SBR
Тип вала
С опорой
Материал
сталь S45C
Материал опоры
алюминий
Покрытие
хром
Производитель
TECHNIX

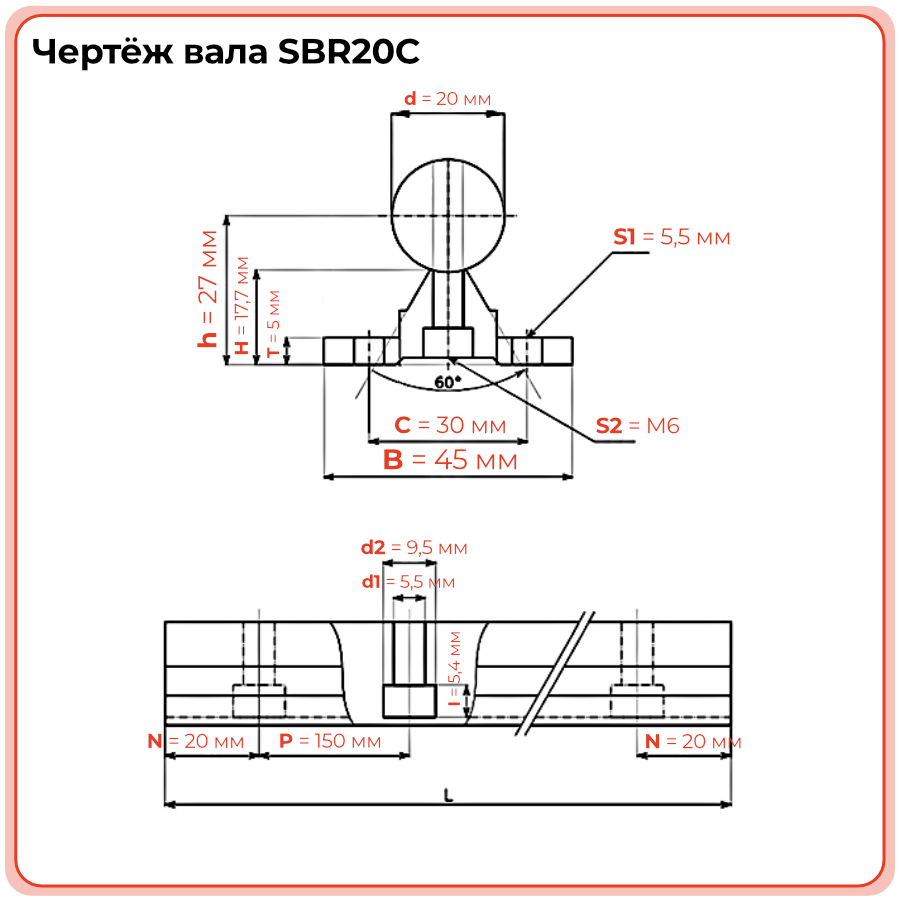

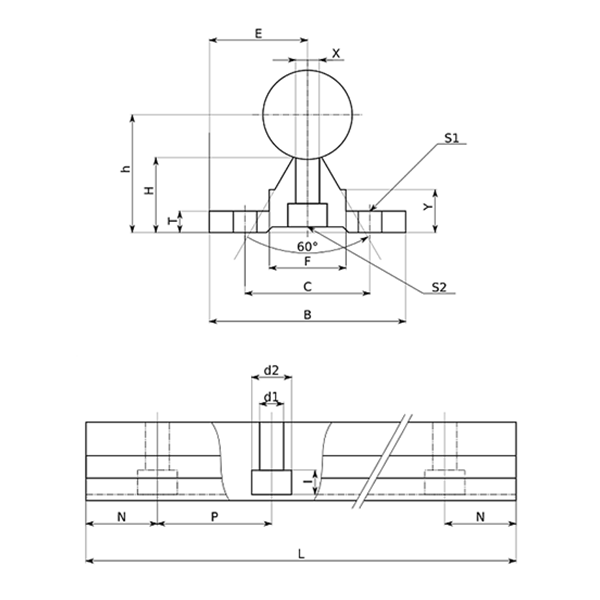

Габариты
Диаметр вала, мм
20
Высота опоры H, мм
17.7
Высота основания опоры T, мм
5
Ширина опоры B, мм
45
Высота H, мм
17,7
Высота до центра оси h, мм
27
Технические параметры
Межцентровое расстояние крепления C, мм
30
Шаг P, мм
150
Глубина посадки под головку винта I, мм
5.4
Установочный размер S1, мм
5.5
Расстояние от края до центра крепежного отверстия N, мм
20
Крепежный винт S2
M6
Межцентровое расстояние отверстий под крепёжный винт P, мм
135
