О товаре
Вал прецизионный с опорой SBR30C TECHNIX — цилиндрическая направляющая высокой точности для линейных подшипников серии SBR диаметром 30 мм. Решение ориентировано на узлы линейного перемещения, где важны высокая жёсткость, минимальный прогиб на длинных ходах и стабильное позиционирование при циклических нагрузках.

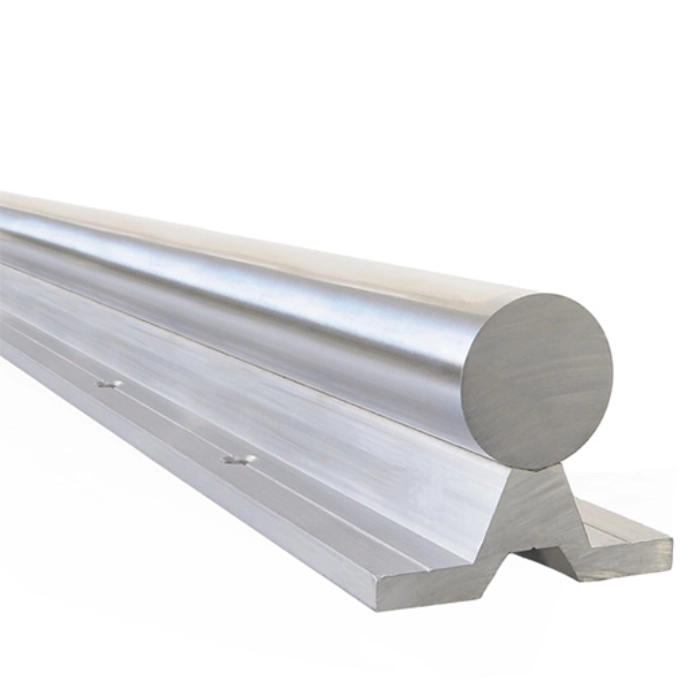

SBR30C — это стальной хромированный вал диаметром 30 мм, смонтированный на сплошной алюминиевой опоре с отверстиями под крепление. Конструкция обеспечивает высокую общую жёсткость оси, гасит вибрации и упрощает интеграцию в станину или раму механизма.
Стоит обратить внимание
SBR30C занимает позицию «старшего среднего» типоразмера в линейке SBR: по сравнению с 16–25 мм здесь существенно выше запас по жёсткости и нагрузке, что делает модель подходящей для более тяжёлых режимов работы.
Расшифровка артикула
Обозначение SBR30C кодирует серию, диаметр вала и исполнение с опорой, что упрощает подбор совместимых линейных подшипников и проверку соответствия габаритов проектируемого узла.
- S — Solid Shaft, цельный вал. Полнотелая цилиндрическая направляющая из стали, в отличие от полых трубчатых решений.
- B — Base-mounted, монтаж на основание. Конструкция предусматривает опору с крепёжными отверстиями для жёсткой фиксации на станине.
- R — Round, круглая форма. Рабочая поверхность выполнена в виде цилиндрического вала под линейные подшипники соответствующего диаметра.
- 30 — номинальный диаметр вала 30 мм.
- C — исполнение с опорой по длине вала для повышения жёсткости и снижения прогиба.
Полное обозначение: SBR30C TECHNIX. При подборе важно учитывать не только диаметр 30 мм, но и геометрию опоры, шаг крепежа и длину вала под конкретную ось.
Стоит обратить внимание
Буква B в серии SBR указывает на установку вала на основание, а суффикс C — на исполнение с опорой. Поэтому SBR30C отличается от вала без опоры не только способом монтажа, но и большей устойчивостью к прогибу под нагрузкой.
Конструкция и устройство
Вал SBR30C TECHNIX выполнен в виде цилиндрической направляющей из стали S45C с хромированной рабочей поверхностью, установленной на сплошную алюминиевую опору с отверстиями под крепёж. Опора задаёт базирование вала относительно станины, распределяет усилия и снижает вибрации при перемещении каретки.
- Цилиндрический вал из стали S45C с термической обработкой и хромированным покрытием диаметром 30 мм.
- Сплошная алюминиевая опора по всей длине вала с отверстиями под крепёж.
- Оптимизированная геометрия опоры для равномерного распределения нагрузок.
- Готовность к монтажу: дополнительная обработка под установку не требуется.

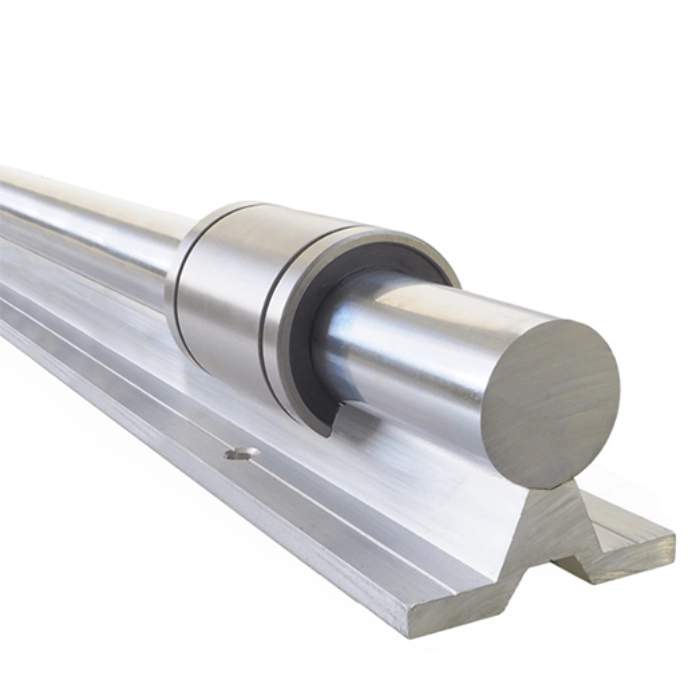

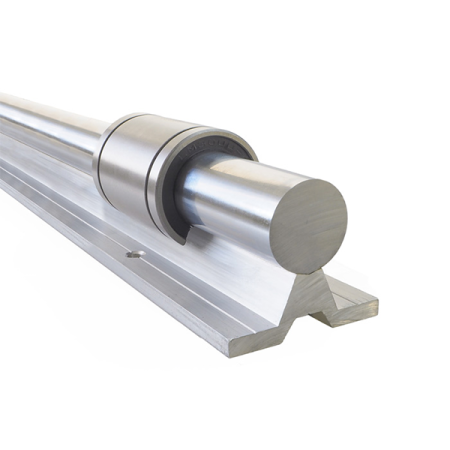

- Совместимость с линейными подшипниками серии SBR диаметром 30 мм.
Стоит обратить внимание
Качество подготовки базовых поверхностей и равномерность затяжки крепёжных винтов напрямую влияют на прямолинейность хода и долговечность пары «вал–подшипник».
Размерный ряд серии SBR C
Ниже приведена таблица всех типоразмеров серии SBR C, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
SBR30C находится в верхней части среднего диапазона размерного ряда SBR C: это первый диаметр, где крепёж переходит на M8, а ширина опоры достигает 60 мм, что удобно для более нагруженных осей.

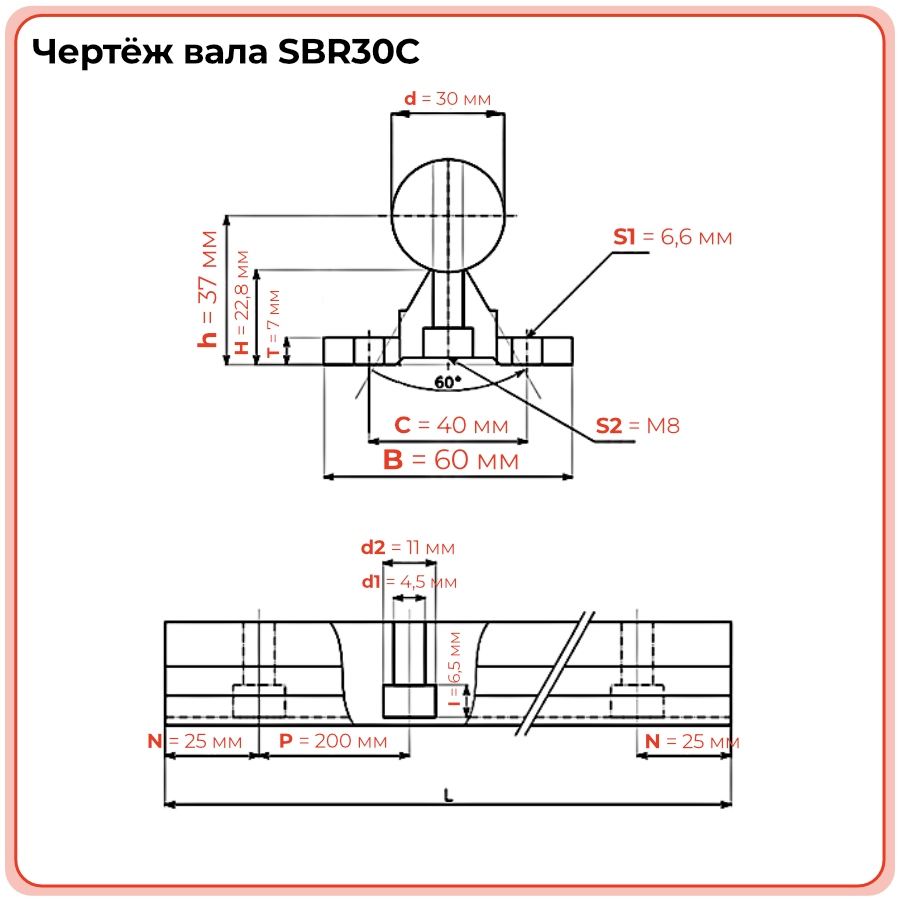

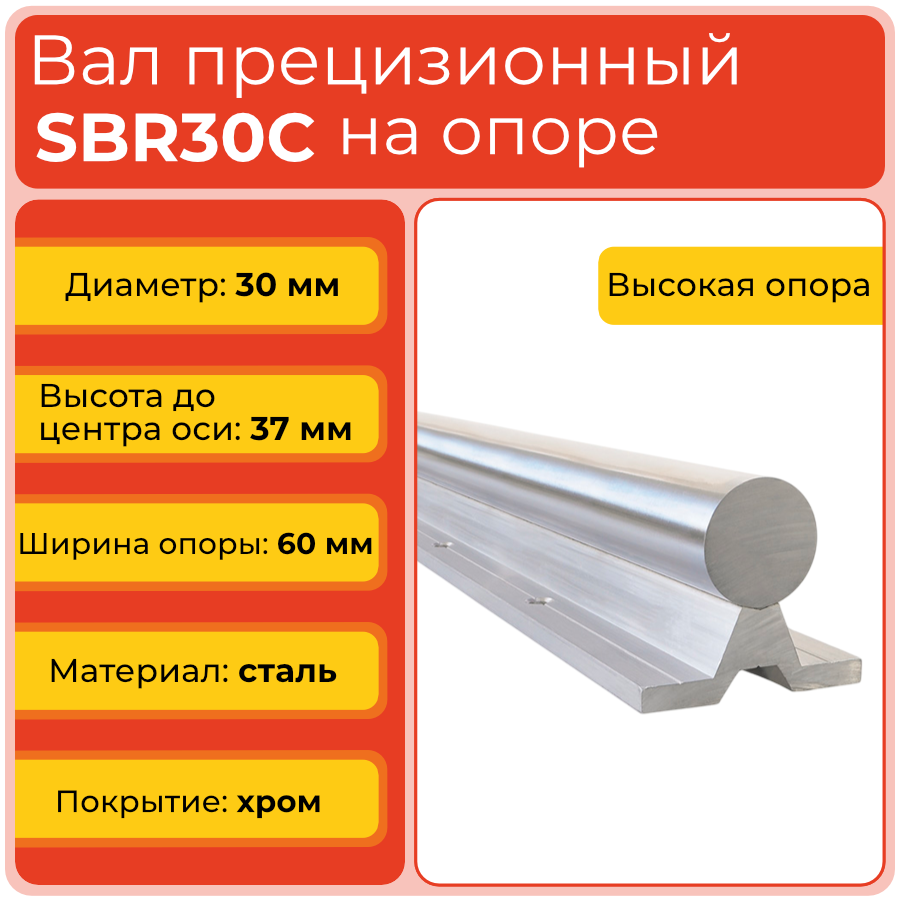

Технические параметры и условия эксплуатации
Вал SBR30C TECHNIX рассчитан на работу в составе линейных осей с подшипниками серии SBR диаметром 30 мм. Материал вала — сталь S45C с термической обработкой и хромированным покрытием, что обеспечивает высокую износостойкость и стабильность геометрии при длительной эксплуатации. Сплошная алюминиевая опора уменьшает прогиб, повышает жёсткость и упрощает монтаж.
- Серия: SBR, цилиндрические прецизионные валы с опорой.
- Диаметр вала: 30 мм.
- Материал вала: сталь S45C.
- Покрытие: хром.
- Материал опоры: алюминий.
- Высота опоры H: 22,8 мм.
- Высота до центра оси h: 40 мм.
- Ширина опоры B: 60 мм.
- Межцентровое расстояние крепления C: 40 мм.
- Крепёжный винт: M8.
- Условия эксплуатации: регулярная смазка пары «вал–подшипник», чистота рабочей зоны, точный монтаж без перекосов, контроль соосности и отсутствия ударных нагрузок.
Стоит обратить внимание
По сравнению с 25‑й серией у SBR30C увеличены ширина опоры, высота до центра оси и диаметр крепёжных винтов (M8), что требует пересмотра конструкции станины и схемы крепления.
Применяемость
Вал SBR30C TECHNIX востребован в линейных механизмах, где важны точность, жёсткость и стабильность хода на средних и длинных перемещениях. Модель подходит для станков с ЧПУ, портальных и координатных систем, автоматизированных линий, модулей подачи и позиционирования, работающих в непрерывном или повторяющемся цикле. Наличие опоры особенно ценно в узлах, где необходимо минимизировать прогиб и вибрации при движении.
- Оси станков с ЧПУ и обрабатывающих центров среднего и крупного формата.
- Портальные системы с повышенными требованиями к прямолинейности.
- Автоматизированные сборочные, подающие и упаковочные линии.
- Линейные модули для обработки и позиционирования деталей.
- Узлы, где требуется баланс между грузоподъёмностью, точностью и компактностью конструкции.
Стоит обратить внимание
Если система работает в относительно лёгком режиме и приоритетом является минимальное сопротивление движению, можно рассматривать валы без опоры. SBR30C ориентирован на задачи, где жёсткость и стабильность важнее максимальной компактности.
Аналоги
Вал прецизионный с опорой SBR30C TECHNIX имеет распространённое исполнение в сериях SBR, поэтому может сопоставляться с аналогичными решениями других производителей при совпадении диаметра, геометрии опоры и посадочных размеров. Ниже приведены ориентировочные аналоги для подбора и кросс‑сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для исполнения SBR30C важно сверять не только диаметр вала, но и высоту до центра оси, высоту и ширину опоры, а также шаг и диаметр крепёжных отверстий.
Часто задаваемые вопросы
- Чем вал с опорой SBR30C отличается от вала без опоры?
Вал с опорой имеет сплошное основание с отверстиями под крепление, что снижает прогиб, повышает жёсткость оси и упрощает монтаж. Вал без опоры требует дополнительных кронштейнов и тщательной юстировки. - Можно ли заменить вал SBR30C на аналог другого бренда?
Да, при совпадении диаметра, высоты до центра оси, высоты и ширины опоры, а также посадочных размеров крепежа. Точное соответствие необходимо проверять по каталожным данным. - Какие требования к монтажу вала с опорой SBR30C?
Требуется ровная базовая поверхность, точная соосность опоры и станины, равномерная затяжка крепежа и проверка прямолинейности хода по всей длине вала. Перекосы ведут к росту нагрузок и снижению ресурса. - Когда нужно планировать замену вала или пары «вал–подшипник»?
О необходимости замены говорят увеличение люфта, шум, рывки при перемещении, ухудшение точности позиционирования и следы износа на рабочей поверхности вала. - Какой ресурс можно ожидать от вала SBR30C?
Срок службы зависит от режима работы, нагрузки, скорости, качества монтажа, регулярности смазки и условий среды. При корректной эксплуатации вал рассчитан на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Регулярная оценка состояния вала и линейных подшипников помогает вовремя спланировать замену и избежать незапланированных остановок оборудования.
Техническая информация (.pdf)
Валы прецизионные с опорой серии SBR
553,7 кб
Общая информация
Серия
SBR
Тип вала
С опорой
Материал
сталь S45C
Материал опоры
алюминий
Покрытие
хром
Производитель
TECHNIX

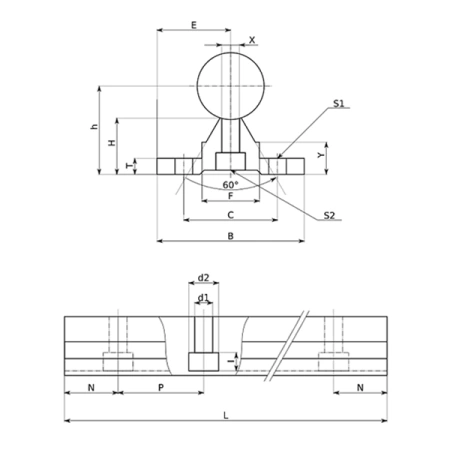

Габариты
Диаметр вала, мм
30
Высота опоры H, мм
22,8
Высота основания опоры T, мм
7
Ширина опоры B, мм
60
Высота H, мм
22,8
Высота до центра оси h, мм
37
Технические параметры
Межцентровое расстояние крепления C, мм
40
Шаг P, мм
200
Глубина посадки под головку винта I, мм
6.5
Установочный размер S1, мм
6.6
Расстояние от края до центра крепежного отверстия N, мм
25
Крепежный винт S2
M8
Межцентровое расстояние отверстий под крепёжный винт P, мм
200
