Артикул:
SBR50CTECHNIX
Характеристики
Серия
—
SBR
Диаметр вала, мм
—
50
Покрытие
—
хром
Все характеристики
Аналоги
Аналог NBS:
SBR50S
143 руб.
/см Есть в наличии: 3745
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

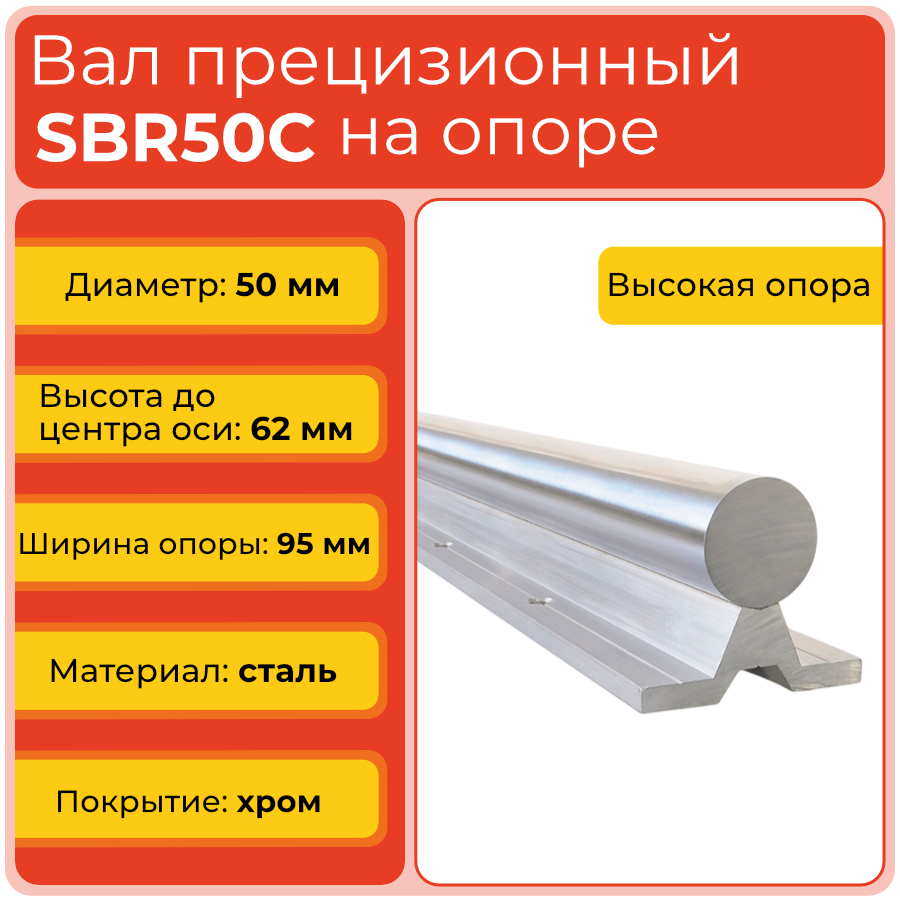

Вал прецизионный с опорой SBR50C TECHNIX — цилиндрическая направляющая высокой точности для линейных подшипников серии SBR диаметром 50 мм. Решение ориентировано на узлы линейного перемещения, где критичны максимальная жёсткость, минимальный прогиб на длинных ходах и стабильное позиционирование при тяжёлых циклических нагрузках.

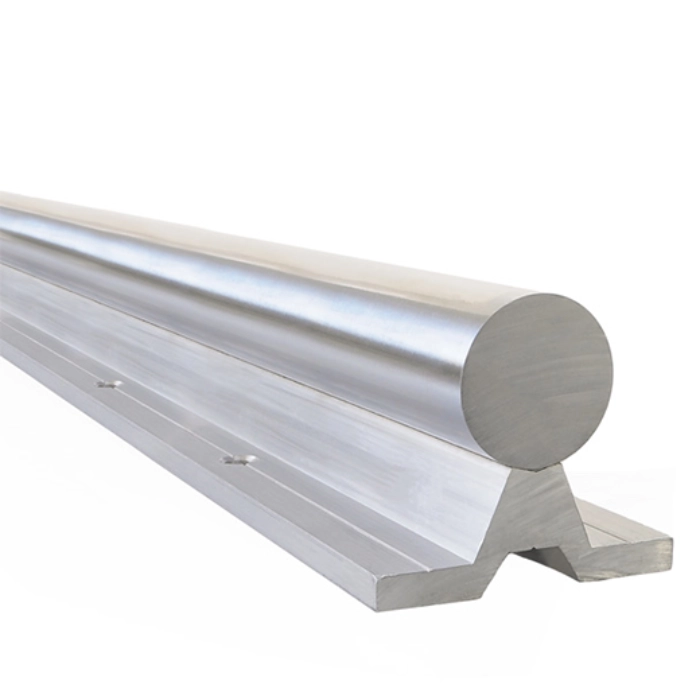

SBR50C — это стальной хромированный вал диаметром 50 мм, смонтированный на сплошной алюминиевой опоре с отверстиями под крепление. Конструкция обеспечивает наивысшую в линейке SBR C жёсткость оси, эффективно гасит вибрации и упрощает интеграцию в массивную станину или раму механизма.
Стоит обратить внимание
SBR50C занимает позицию максимального типоразмера в линейке SBR C: по сравнению с 16–40 мм здесь наибольший запас по жёсткости и нагрузке, что делает модель предпочтительной для самых тяжёлых режимов работы и длинных осей.
Расшифровка артикула
Обозначение SBR50C кодирует серию, диаметр вала и исполнение с опорой, что упрощает подбор совместимых линейных подшипников и проверку соответствия габаритов проектируемого узла.
- S — Solid Shaft, цельный вал. Полнотелая цилиндрическая направляющая из стали, в отличие от полых трубчатых решений.
- B — Base-mounted, монтаж на основание. Конструкция предусматривает опору с крепёжными отверстиями для жёсткой фиксации на станине.
- R — Round, круглая форма. Рабочая поверхность выполнена в виде цилиндрического вала под линейные подшипники соответствующего диаметра.
- 50 — номинальный диаметр вала 50 мм.
- C — исполнение с опорой по длине вала для повышения жёсткости и снижения прогиба.
Полное обозначение: SBR50C. При подборе важно учитывать не только диаметр 50 мм, но и геометрию опоры, шаг крепежа и длину вала под конкретную ось.
Стоит обратить внимание
Буква B в серии SBR указывает на установку вала на основание, а суффикс C — на исполнение с опорой. Поэтому SBR50C отличается от вала без опоры не только способом монтажа, но и максимальной устойчивостью к прогибу под нагрузкой в рамках серии.
Конструкция и устройство
Вал SBR50C выполнен в виде цилиндрической направляющей из стали S45C с хромированной рабочей поверхностью, установленной на сплошную алюминиевую опору с отверстиями под крепёж. Опора задаёт базирование вала относительно станины, распределяет усилия и снижает вибрации при перемещении каретки.
- Цилиндрический вал из стали S45C с термической обработкой и хромированным покрытием диаметром 50 мм.
- Сплошная алюминиевая опора по всей длине вала с отверстиями под крепёж.
- Оптимизированная геометрия опоры для равномерного распределения нагрузок.
- Готовность к монтажу: дополнительная обработка под установку не требуется.

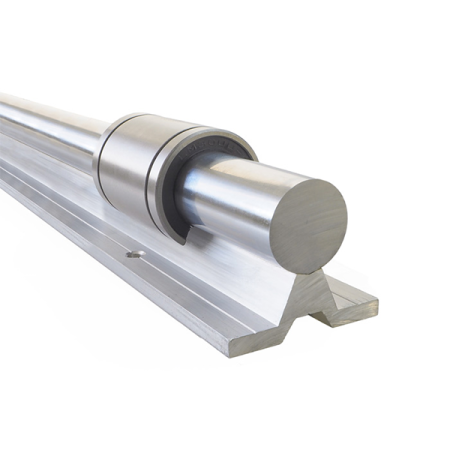

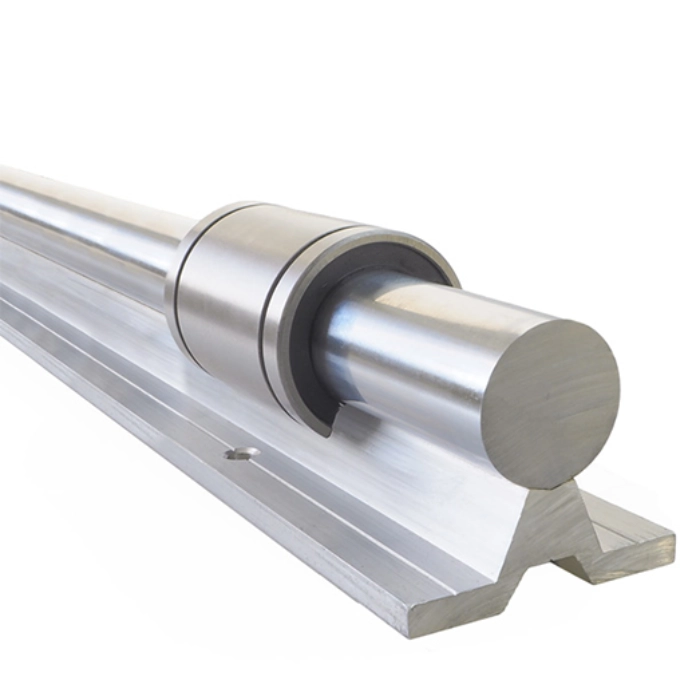

- Совместимость с линейными подшипниками серии SBR диаметром 50 мм.
Стоит обратить внимание
Качество подготовки базовых поверхностей и равномерность затяжки крепёжных винтов напрямую влияют на прямолинейность хода и долговечность пары «вал–подшипник».
Размерный ряд серии SBR C
Ниже приведена таблица всех типоразмеров серии SBR C, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
SBR50C завершает размерный ряд SBR C: это максимальный диаметр в линейке, где ширина опоры достигает 95 мм, высота до центра оси — 70 мм, а крепёж переходит на M10, что удобно для самых нагруженных и длинных осей.
Технические параметры и условия эксплуатации
Вал SBR50C рассчитан на работу в составе линейных осей с подшипниками серии SBR диаметром 50 мм. Материал вала — сталь S45C с термической обработкой и хромированным покрытием, что обеспечивает высокую износостойкость и стабильность геометрии при длительной эксплуатации. Сплошная алюминиевая опора уменьшает прогиб, повышает жёсткость и упрощает монтаж.
- Серия: SBR, цилиндрические прецизионные валы с опорой.
- Диаметр вала: 50 мм.
- Материал вала: сталь S45C.
- Покрытие: хром.
- Материал опоры: алюминий.
- Высота опоры H: 38,8 мм.
- Высота до центра оси h: 70 мм.
- Ширина опоры B: 95 мм.
- Межцентровое расстояние крепления C: 70 мм.
- Крепёжный винт: M10.
- Условия эксплуатации: регулярная смазка пары «вал–подшипник», чистота рабочей зоны, точный монтаж без перекосов, контроль соосности и отсутствия ударных нагрузок.
Стоит обратить внимание
По сравнению с 40‑й серией у SBR50C существенно увеличены ширина опоры, высота до центра оси и диаметр крепёжных винтов (M10), что требует усиленной конструкции станины и более мощного крепежа.
Применяемость
Вал SBR50C востребован в линейных механизмах, где важны точность, жёсткость и стабильность хода на средних и длинных перемещениях. Модель подходит для станков с ЧПУ, портальных и координатных систем, автоматизированных линий, модулей подачи и позиционирования, работающих в непрерывном или повторяющемся цикле. Наличие опоры особенно ценно в узлах, где необходимо минимизировать прогиб и вибрации при движении.
- Оси станков с ЧПУ и обрабатывающих центров крупного и тяжёлого формата.
- Портальные системы с повышенными требованиями к прямолинейности.
- Автоматизированные сборочные, подающие и упаковочные линии.
- Линейные модули для обработки и позиционирования деталей.
- Узлы, где требуется максимальная жёсткость при сохранении компактной конструкции направляющей.
Стоит обратить внимание
Если система работает в относительно лёгком режиме и приоритетом является минимальное сопротивление движению, можно рассматривать валы без опоры. SBR50C ориентирован на задачи, где жёсткость и стабильность важнее максимальной компактности.
Аналоги
Вал прецизионный с опорой SBR50C имеет распространённое исполнение в сериях SBR, поэтому может сопоставляться с аналогичными решениями других производителей при совпадении диаметра, геометрии опоры и посадочных размеров. Ниже приведены ориентировочные аналоги для подбора и кросс‑сравнения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Для исполнения SBR50C важно сверять не только диаметр вала, но и высоту до центра оси, высоту и ширину опоры, а также шаг и диаметр крепёжных отверстий.
Часто задаваемые вопросы
- Чем вал с опорой SBR50C отличается от вала без опоры?
Вал с опорой имеет сплошное основание с отверстиями под крепление, что снижает прогиб, повышает жёсткость оси и упрощает монтаж. Вал без опоры требует дополнительных кронштейнов и тщательной юстировки. - Можно ли заменить вал SBR50C на аналог другого бренда?
Да, при совпадении диаметра, высоты до центра оси, высоты и ширины опоры, а также посадочных размеров крепежа. Точное соответствие необходимо проверять по каталожным данным. - Какие требования к монтажу вала с опорой SBR50C?
Требуется ровная базовая поверхность, точная соосность опоры и станины, равномерная затяжка крепежа и проверка прямолинейности хода по всей длине вала. Перекосы ведут к росту нагрузок и снижению ресурса. - Когда нужно планировать замену вала или пары «вал–подшипник»?
О необходимости замены говорят увеличение люфта, шум, рывки при перемещении, ухудшение точности позиционирования и следы износа на рабочей поверхности вала. - Какой ресурс можно ожидать от вала SBR50C?
Срок службы зависит от режима работы, нагрузки, скорости, качества монтажа, регулярности смазки и условий среды. При корректной эксплуатации вал рассчитан на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Регулярная оценка состояния вала и линейных подшипников помогает вовремя спланировать замену и избежать незапланированных остановок оборудования.
Техническая информация (.pdf)
Валы прецизионные с опорой серии SBR
553,7 кб
Общая информация
Серия
SBR
Тип вала
С опорой
Материал
сталь S45C
Материал опоры
алюминий
Покрытие
хром
Производитель
TECHNIX

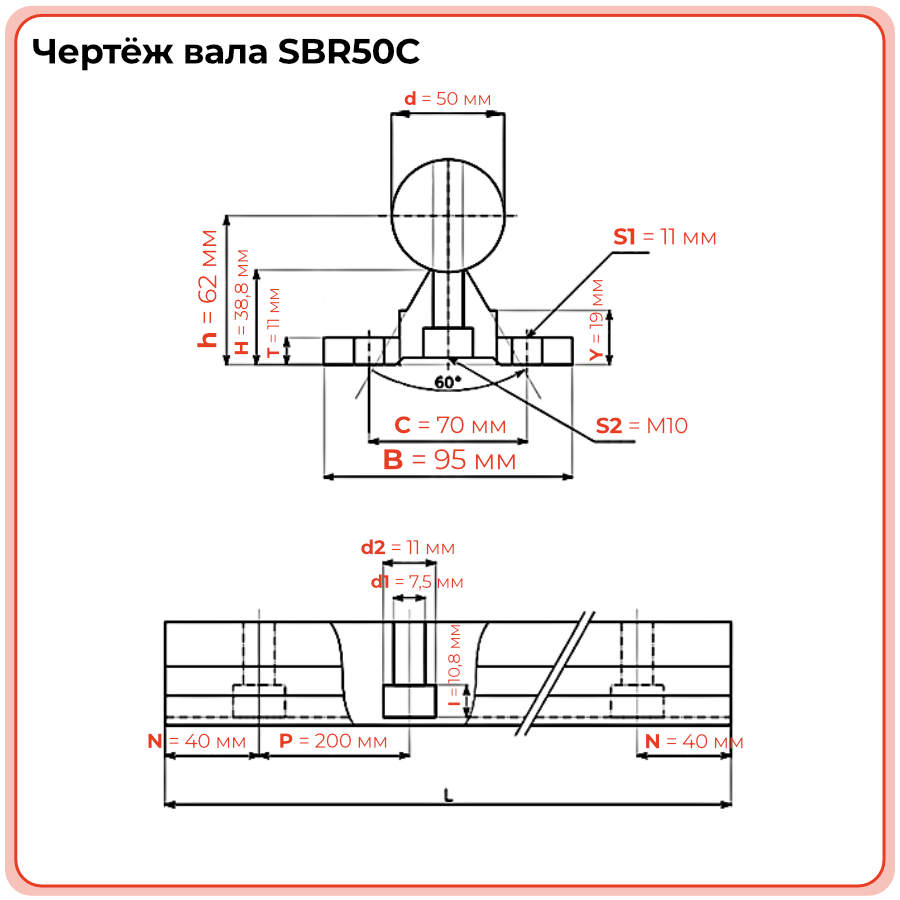

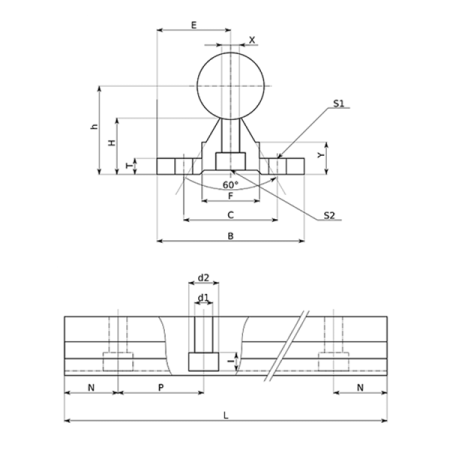

Габариты
Диаметр вала, мм
50
Высота опоры H, мм
38,8
Высота основания опоры T, мм
11
Ширина опоры B, мм
95
Высота H, мм
38,8
Высота до центра оси h, мм
62
Технические параметры
Межцентровое расстояние крепления C, мм
70
Шаг P, мм
200
Глубина посадки под головку винта I, мм
10.8
Установочный размер S1, мм
11
Расстояние от края до центра крепежного отверстия N, мм
40
Крепежный винт S2
M10
Высота выступа центра основания Y, мм
19
Межцентровое расстояние отверстий под крепёжный винт P, мм
200
