Артикул:
TBR20TECHNIX
Характеристики
Серия
—
TBR
Диаметр вала, мм
—
20
Покрытие
—
хром
Все характеристики
Аналоги
Аналог FLI:
TBR20
Аналог NBS:
TBR20
35 руб.
/см Есть в наличии: 5457
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

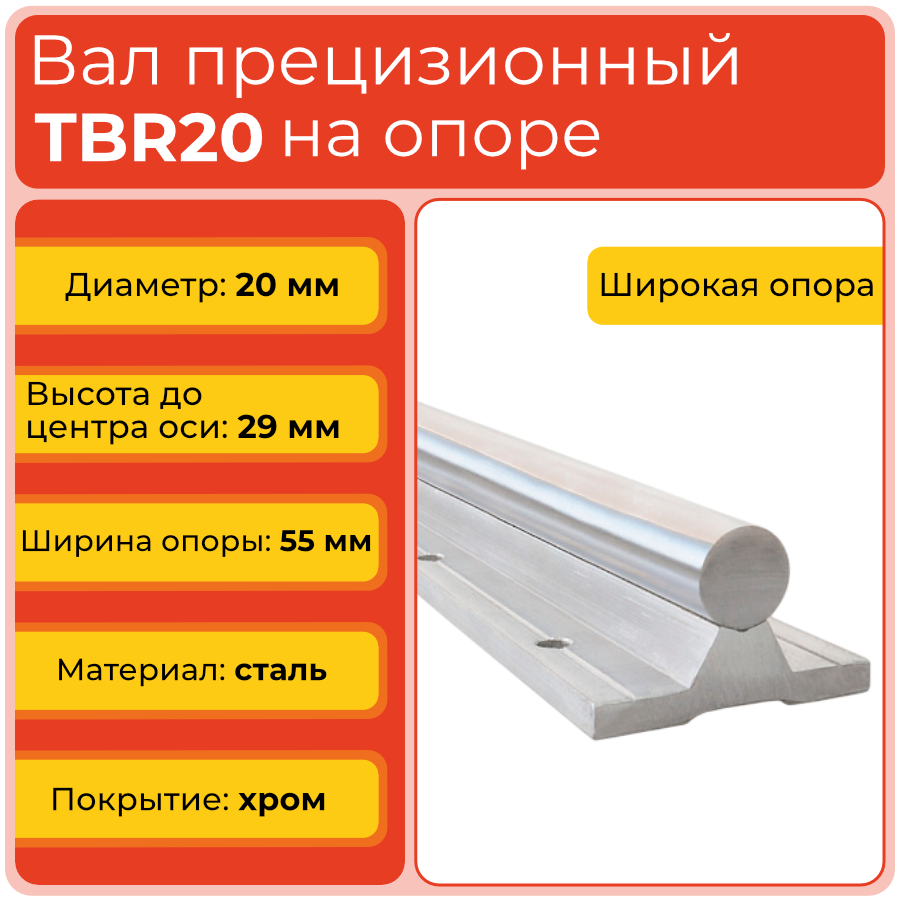

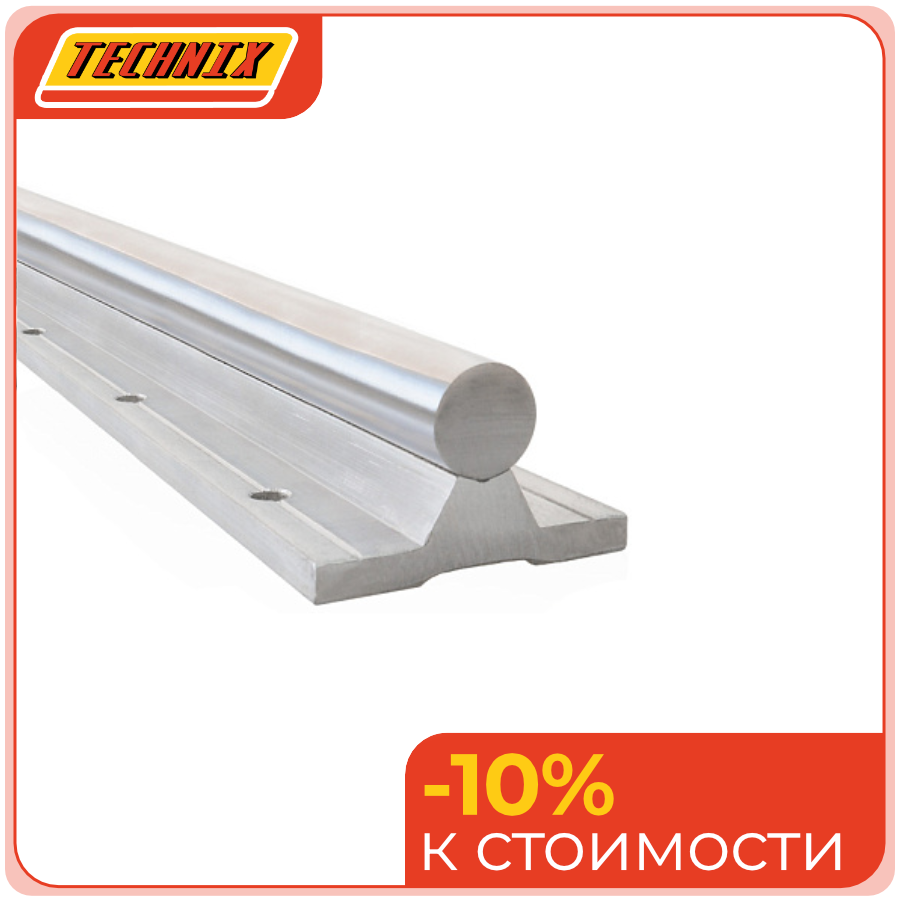

Прецизионный вал с опорой TBR20 TECHNIX— цилиндрическая направляющая для линейного перемещения с круглым валом диаметром 20 мм и алюминиевым основанием. Узел предназначен для установки линейных подшипников и кареток в станках, автоматизированных линиях, координатных столах и приводах с повышенной нагрузкой.
Конструкция TBR20 сочетает стальной хромированный вал и жёсткую опору, закреплённую по всей длине. Такое решение уменьшает прогиб направляющей, повышает устойчивость к боковым и вертикальным нагрузкам и упрощает монтаж линейной оси на базовую поверхность.
Стоит обратить внимание
TBR20 относится к среднему типоразмеру серии и подходит для механизмов, где требуется больший запас по жёсткости и нагрузке по сравнению с 16‑й серией, но сохраняется компактность монтажа.
Расшифровка артикула
Обозначение TBR20 указывает на серию поддерживаемых круглых валов, способ монтажа и номинальный диаметр направляющей. Расшифровка артикула помогает быстро оценить совместимость узла с линейными подшипниками и конструкцией оборудования.
- T — T-shaped assembly, Т-образная конструкция опоры с крепёжными отверстиями снизу.
- B — Base-mounted, установка на основание с фиксацией по длине.
- R — Round, круглая форма направляющего вала.
- 20 — номинальный диаметр вала 20 мм.
Полное обозначение: TBR20. Для формирования рабочей оси дополнительно подбирается линейный подшипник с внутренним диаметром 20 мм, например TBR20UU или совместимый подшипниковый блок.
Стоит обратить внимание
Цифра 20 обозначает диаметр вала, а не ширину опоры. Для TBR20 ширина алюминиевого основания составляет 55 мм, а расстояние между крепёжными отверстиями — 40 мм.
Конструкция и устройство

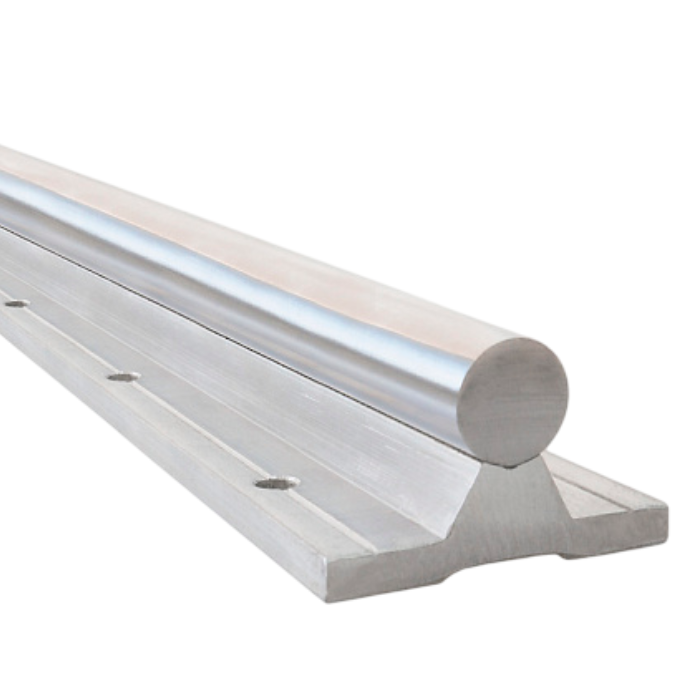

Вал TBR20 состоит из круглой стальной направляющей и алюминиевой опоры с рядом монтажных отверстий. Рабочая поверхность вала имеет хромированное покрытие, повышающее износостойкость и коррозионную стойкость. Опорный профиль поддерживает вал по всей длине, что снижает прогиб при перемещении подшипника и действующей нагрузке.
- Круглый вал диаметром 20 мм из стали S45C.
- Хромированное покрытие рабочей поверхности.
- Алюминиевая опора шириной 55 мм.
- Крепление основания винтами по всей длине вала.
- Отверстия под крепёж M6 с межцентровым расстоянием 150 мм.
- Посадка под головку крепёжного винта 5,5 × 9,5 × 5,4 мм.
Стоит обратить внимание
Опорное основание не только упрощает установку, но и повышает жёсткость узла. Перед монтажом важно проверить ровность базовой поверхности и отсутствие загрязнений между опорой и плитой.
Размерный ряд серии TBR
Ниже приведена таблица всех типоразмеров прецизионных валов с опорой серии TBR, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
TBR20 занимает промежуточное положение между компактными 16‑мм валами и более крупными типоразмерами 25 и 30 мм. Увеличенный диаметр и высота до центра оси обеспечивают больший запас по жёсткости и нагрузке.
Технические параметры и условия эксплуатации

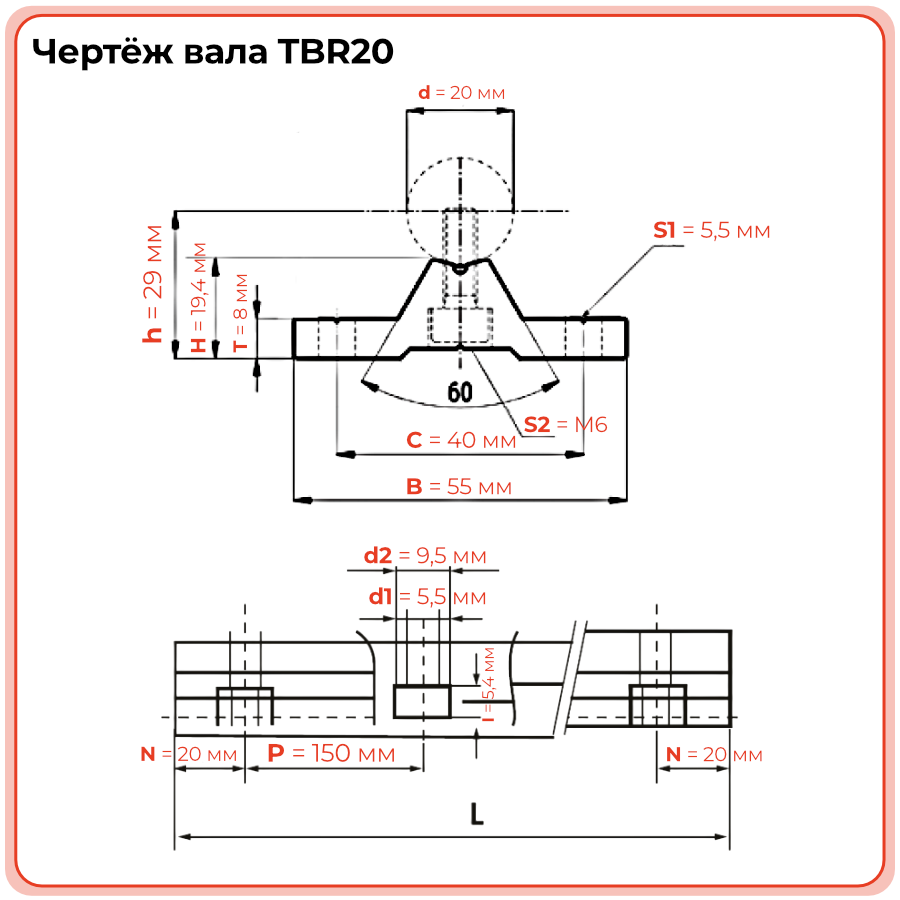

Прецизионный вал TBR20 рассчитан на работу в составе линейной направляющей с подшипником внутреннего диаметра 20 мм. Диаметр вала составляет 20 мм, высота до центра оси — 29,0 мм, высота опоры — 19,4 мм, ширина основания — 55 мм. Межцентровое расстояние крепления C равно 40 мм, шаг отверстий по длине — 150 мм. Для фиксации используется крепёж M6; предусмотрена посадка под головку винта 5,5 × 9,5 × 5,4 мм.
- Тип изделия: прецизионный круглый вал с опорой.
- Диаметр направляющей: 20 мм.
- Материал вала: сталь S45C.
- Материал основания: алюминий.
- Покрытие: хром.
- Высота до центра оси: 29,0 мм.
- Размеры опоры: высота 19,4 мм, высота основания 8 мм, ширина 55 мм.
- Длина крепёжного ряда: шаг 150 мм, расстояние от края до центра отверстия N — 20 мм.
- Условия эксплуатации: чистая рабочая зона, отсутствие перекосов, равномерная затяжка крепежа и регулярный контроль состояния подшипника.
Стоит обратить внимание
Длина конкретного отрезка вала подбирается под конструкцию оборудования. Максимальная рекомендуемая длина изделия для серии составляет до 4000 мм; при больших пролётах необходимо отдельно оценивать прогиб и рабочую нагрузку.
Применяемость
Вал TBR20 используют в системах линейного перемещения среднего форм‑фактора, где требуется повышенная жёсткость и устойчивость к нагрузкам. Он подходит для координатных столов, станков с ЧПУ, обрабатывающих центров, автоматизированных подающих и упаковочных линий, а также испытательных и измерительных установок. Совместно с линейным подшипником соответствующего диаметра вал формирует надёжную направляющую ось для перемещения каретки, рабочего органа или подвижной платформы.
- Координатные столы и линейные модули среднего размера.
- Станки с ЧПУ и узлы подачи инструмента.
- Обрабатывающие, фрезерные и гравировальные установки.
- Подающие, сортировочные и упаковочные механизмы.
- Измерительные, испытательные и лабораторные устройства с повышенной нагрузкой.
Стоит обратить внимание
При проектировании длинной оси важно учитывать не только диаметр 20 мм, но и расстояние между опорными точками, массу подвижной части и направление нагрузки. Для ещё более тяжёлых узлов серии предусмотрены типоразмеры TBR25 и TBR30.
Аналоги
TBR20 относится к распространённому размеру поддерживаемых круглых валов диаметром 20 мм. При замене изделия другого бренда необходимо сопоставить диаметр направляющей, высоту до центра оси, ширину опоры, монтажный шаг и параметры крепёжных отверстий. В качестве ориентиров для кросс‑подбора можно рассматривать следующие обозначения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Обозначение TBR20 у разных производителей не гарантирует полной взаимозаменяемости. Перед заменой следует проверить положение оси относительно основания, ширину опоры и шаг крепёжных отверстий.
Часто задаваемые вопросы
- Как установить вал TBR20?
Опору устанавливают на ровную базовую поверхность и фиксируют крепёжными винтами по монтажному ряду. После затяжки необходимо проверить отсутствие загрязнений, перекосов и заеданий при перемещении линейного подшипника. - Какой линейный подшипник подходит к TBR20?
Для направляющей используется подшипник с номинальным внутренним диаметром 20 мм. Конкретное исполнение выбирают с учётом длины корпуса, типа уплотнений, нагрузки и требуемой плавности хода. - Можно ли заменить TBR20 на TBR25?
Замена возможна только после проверки посадочных размеров всей линейной оси. TBR25 имеет больший диаметр вала, другую ширину опоры, высоту до центра оси и крепёжную геометрию, поэтому обычно требует изменения монтажной плиты. - Чем TBR20 отличается от неподдерживаемого круглого вала?
В TBR20 вал закреплён на алюминиевой опоре по длине, что повышает устойчивость направляющей и упрощает монтаж. Неподдерживаемый вал требует отдельных торцевых держателей и более тщательного расчёта прогиба. - Какой срок эксплуатации у вала TBR20?
Фиксированный срок службы определяется не только материалом вала, но и нагрузкой, длиной пролёта, скоростью перемещения, загрязнением и качеством установки. При правильном монтаже и регулярном контроле направляющий узел рассчитан на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Появление заметного люфта, шума, рывков или неравномерного хода может указывать на износ линейного подшипника либо загрязнение рабочей поверхности. Перед заменой одного компонента рекомендуется проверить состояние всей направляющей системы.
Техническая информация (.pdf)
Валы прецизионные с опорой серии TBR
553,7 кб
Общая информация
Серия
TBR
Тип вала
С опорой
Материал
сталь S45C
Материал опоры
алюминий
Покрытие
хром
Производитель
TECHNIX

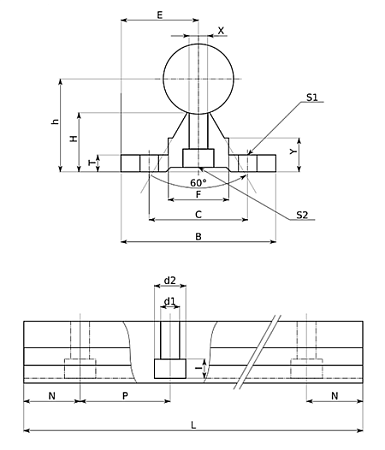

Габариты
Диаметр вала, мм
20
Высота опоры H, мм
19.4
Высота основания опоры T, мм
8
Ширина опоры B, мм
55
Высота H, мм
19,4
Высота до центра оси h, мм
29
Технические параметры
Межцентровое расстояние крепления C, мм
40
Шаг P, мм
150
Глубина посадки под головку винта I, мм
5.4
Установочный размер S1, мм
5.5
Расстояние от края до центра крепежного отверстия N, мм
20
Крепежный винт S2
M6
Межцентровое расстояние отверстий под крепёжный винт P, мм
150
Крепеж S2 d1 x d2 x i, мм
5.5 x 9.5 x 5.4
