Артикул:
TBR25TECHNIX
Характеристики
Серия
—
TBR
Диаметр вала, мм
—
25
Покрытие
—
хром
Все характеристики
Аналоги
Аналог FLI:
TBR25
Аналог NBS:
TBR25
48 руб.
/см Есть в наличии: 15112
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

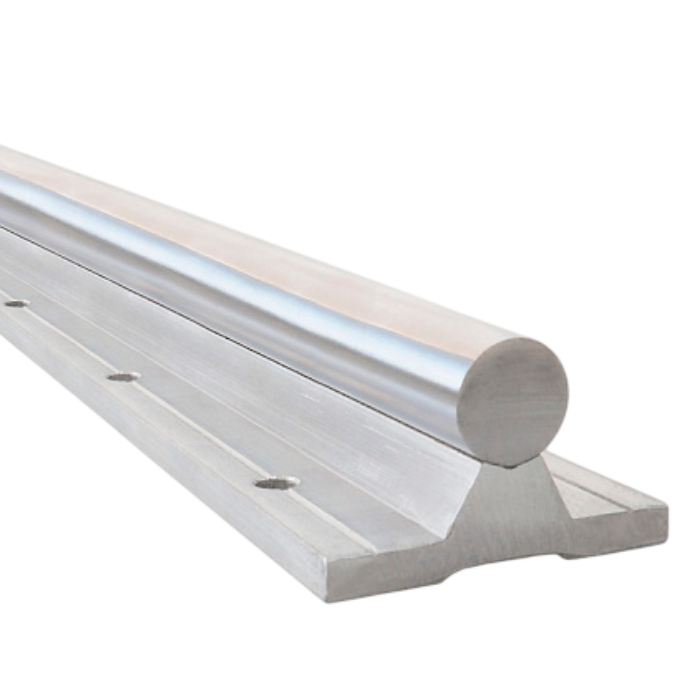

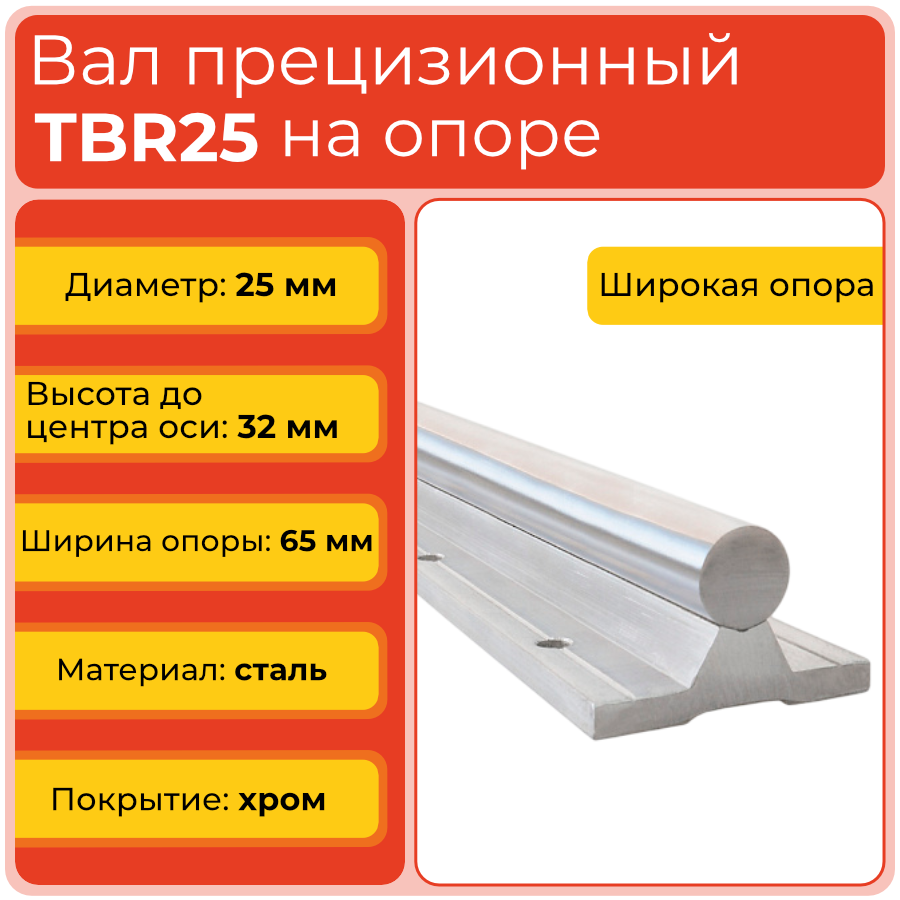

Прецизионный вал с опорой TBR25 TECHNIX — цилиндрическая направляющая для линейного перемещения с круглым валом диаметром 25 мм и усиленным алюминиевым основанием. Узел предназначен для установки линейных подшипников и кареток в станках, обрабатывающих центрах, координатных системах и приводах с повышенными требованиями к жёсткости.
Конструкция TBR25 объединяет стальной хромированный вал и массивную опору, закреплённую по всей длине. Такое решение снижает прогиб направляющей, повышает устойчивость к комбинированным нагрузкам и упрощает монтаж линейной оси на базовую поверхность.
Стоит обратить внимание
TBR25 относится к крупному типоразмеру серии и подходит для механизмов, где требуется существенный запас по жёсткости и нагрузке по сравнению с 16‑й и 20‑й сериями, при сохранении простой конструкции круглой направляющей.
Расшифровка артикула
Обозначение TBR25 указывает на серию поддерживаемых круглых валов, способ монтажа и номинальный диаметр направляющей. Расшифровка артикула помогает быстро оценить совместимость узла с линейными подшипниками и конструкцией оборудования.
- T — T-shaped assembly, Т-образная конструкция опоры с крепёжными отверстиями снизу.
- B — Base-mounted, установка на основание с фиксацией по длине.
- R — Round, круглая форма направляющего вала.
- 25 — номинальный диаметр вала 25 мм.
Полное обозначение: TBR25. Для формирования рабочей оси дополнительно подбирается линейный подшипник с внутренним диаметром 25 мм, например TBR25UU или совместимый подшипниковый блок.
Стоит обратить внимание
Цифра 25 обозначает диаметр вала, а не ширину опоры. Для TBR25 ширина алюминиевого основания составляет 65 мм, а расстояние между крепёжными отверстиями — 45 мм.
Конструкция и устройство
Вал TBR25 состоит из круглой стальной направляющей и алюминиевой опоры с рядом монтажных отверстий. Рабочая поверхность вала имеет хромированное покрытие, повышающее износостойкость и коррозионную стойкость. Опорный профиль поддерживает вал по всей длине, что снижает прогиб при перемещении подшипника и действующей нагрузке.
- Круглый вал диаметром 25 мм из стали S45C.
- Хромированное покрытие рабочей поверхности.
- Алюминиевая опора шириной 65 мм.
- Крепление основания винтами по всей длине вала.
- Отверстия под крепёж M6 с межцентровым расстоянием 200 мм.
- Посадка под головку крепёжного винта 6,6 × 11 × 6,5 мм.
Стоит обратить внимание
Опорное основание не только упрощает установку, но и повышает жёсткость узла. Перед монтажом важно проверить ровность базовой поверхности и отсутствие загрязнений между опорой и плитой.
Размерный ряд серии TBR
Ниже приведена таблица всех типоразмеров прецизионных валов с опорой серии TBR, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
TBR25 занимает позицию крупного типоразмера в ряду TBR. Увеличенный диаметр и высота до центра оси обеспечивают высокий запас по жёсткости и нагрузке, что важно для тяжёлых линейных модулей и станочных осей.
Технические параметры и условия эксплуатации

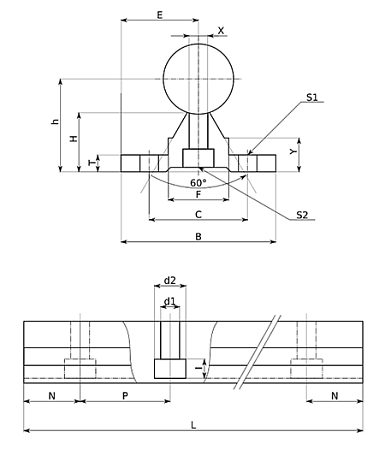

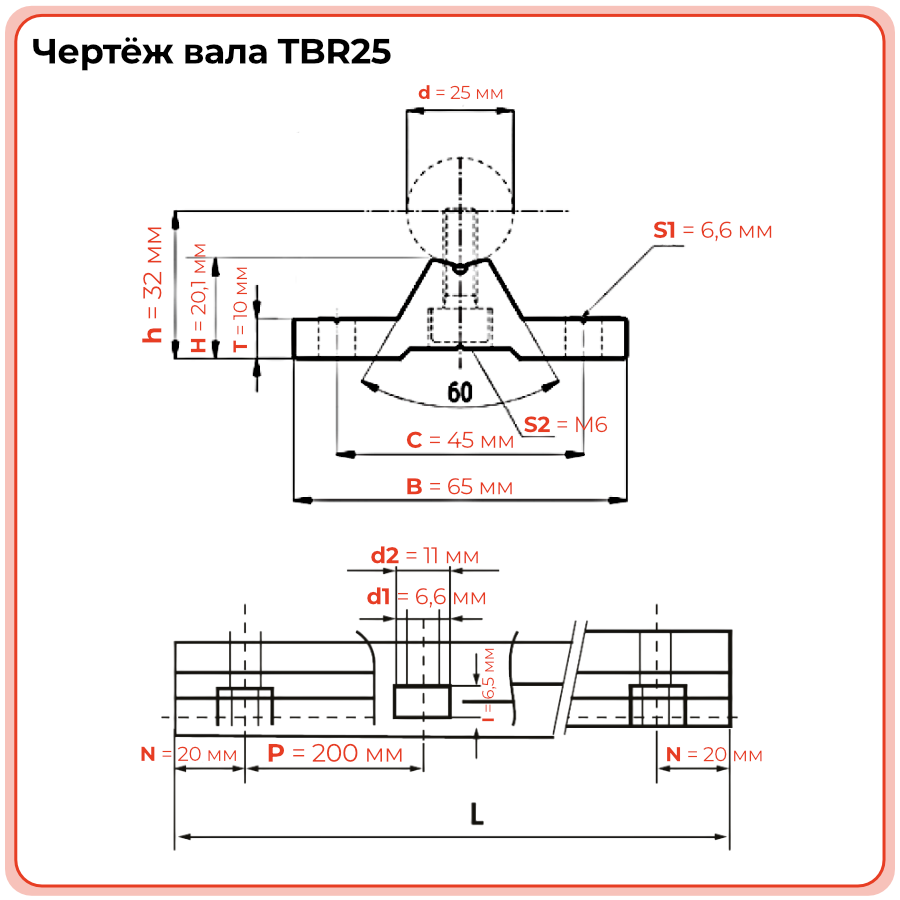

Прецизионный вал TBR25 рассчитан на работу в составе линейной направляющей с подшипником внутреннего диаметра 25 мм. Диаметр вала составляет 25 мм, высота до центра оси — 32,0 мм, высота опоры — 20,1 мм, ширина основания — 65 мм. Межцентровое расстояние крепления C равно 45 мм, шаг отверстий по длине — 200 мм. Для фиксации используется крепёж M6; предусмотрена посадка под головку винта 6,6 × 11 × 6,5 мм.
- Тип изделия: прецизионный круглый вал с опорой.
- Диаметр направляющей: 25 мм.
- Материал вала: сталь S45C.
- Материал основания: алюминий.
- Покрытие: хром.
- Высота до центра оси: 32,0 мм.
- Размеры опоры: высота 20,1 мм, высота основания 10 мм, ширина 65 мм.
- Длина крепёжного ряда: шаг 200 мм, расстояние от края до центра отверстия N — 20 мм.
- Условия эксплуатации: чистая рабочая зона, отсутствие перекосов, равномерная затяжка крепежа и регулярный контроль состояния подшипника.
Стоит обратить внимание
Длина конкретного отрезка вала подбирается под конструкцию оборудования. Максимальная рекомендуемая длина изделия для серии составляет до 4000 мм; при больших пролётах необходимо отдельно оценивать прогиб и рабочую нагрузку.
Применяемость
Вал TBR25 используют в системах линейного перемещения крупного форм‑фактора, где требуется высокая жёсткость и устойчивость к значительным нагрузкам. Он подходит для обрабатывающих центров, станков с ЧПУ, портальных и координатных систем, автоматизированных подающих и сортировочных линий, а также испытательных и измерительных установок с повышенными требованиями к точности. Совместно с линейным подшипником соответствующего диаметра вал формирует надёжную направляющую ось для перемещения каретки, рабочего органа или подвижной платформы.
- Обрабатывающие центры и станки с ЧПУ среднего и крупного размера.
- Портальные и координатные системы с высокой нагрузкой.
- Автоматизированные подающие, сортировочные и упаковочные линии.
- Линейные модули для обработки и позиционирования деталей.
- Измерительные, испытательные и лабораторные устройства с повышенными требованиями к жёсткости.
Стоит обратить внимание
При проектировании длинной оси важно учитывать не только диаметр 25 мм, но и расстояние между опорными точками, массу подвижной части и направление нагрузки. Для ещё более тяжёлых узлов серии предусмотрен типоразмер TBR30.
Аналоги
TBR25 относится к распространённому размеру поддерживаемых круглых валов диаметром 25 мм. При замене изделия другого бренда необходимо сопоставить диаметр направляющей, высоту до центра оси, ширину опоры, монтажный шаг и параметры крепёжных отверстий. В качестве ориентиров для кросс‑подбора можно рассматривать следующие обозначения.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Обозначение TBR25 у разных производителей не гарантирует полной взаимозаменяемости. Перед заменой следует проверить положение оси относительно основания, ширину опоры и шаг крепёжных отверстий.
Часто задаваемые вопросы
- Как установить вал TBR25?
Опору устанавливают на ровную базовую поверхность и фиксируют крепёжными винтами по монтажному ряду. После затяжки необходимо проверить отсутствие загрязнений, перекосов и заеданий при перемещении линейного подшипника. - Какой линейный подшипник подходит к TBR25?
Для направляющей используется подшипник с номинальным внутренним диаметром 25 мм. Конкретное исполнение выбирают с учётом длины корпуса, типа уплотнений, нагрузки и требуемой плавности хода. - Можно ли заменить TBR25 на TBR30?
Замена возможна только после проверки посадочных размеров всей линейной оси. TBR30 имеет больший диаметр вала, другую ширину опоры, высоту до центра оси и крепёжную геометрию, поэтому обычно требует изменения монтажной плиты. - Чем TBR25 отличается от неподдерживаемого круглого вала?
В TBR25 вал закреплён на алюминиевой опоре по длине, что повышает устойчивость направляющей и упрощает монтаж. Неподдерживаемый вал требует отдельных торцевых держателей и более тщательного расчёта прогиба. - Какой срок эксплуатации у вала TBR25?
Фиксированный срок службы определяется не только материалом вала, но и нагрузкой, длиной пролёта, скоростью перемещения, загрязнением и качеством установки. При правильном монтаже и регулярном контроле направляющий узел рассчитан на длительную работу в составе промышленного оборудования.
Стоит обратить внимание
Появление заметного люфта, шума, рывков или неравномерного хода может указывать на износ линейного подшипника либо загрязнение рабочей поверхности. Перед заменой одного компонента рекомендуется проверить состояние всей направляющей системы.
Техническая информация (.pdf)
Валы прецизионные с опорой серии TBR
553,7 кб
Общая информация
Серия
TBR
Тип вала
С опорой
Материал
сталь S45C
Материал опоры
алюминий
Покрытие
хром
Производитель
TECHNIX
Габариты
Диаметр вала, мм
25
Высота опоры H, мм
20.1
Высота основания опоры T, мм
10
Ширина опоры B, мм
65
Высота H, мм
20,1
Высота до центра оси h, мм
32
Технические параметры
Межцентровое расстояние крепления C, мм
45
Шаг P, мм
200
Глубина посадки под головку винта I, мм
6.5
Установочный размер S1, мм
6.6
Расстояние от края до центра крепежного отверстия N, мм
20
Крепежный винт S2
M6
Межцентровое расстояние отверстий под крепёжный винт P, мм
200
Крепеж S2 d1 x d2 x i, мм
6.6 x 11 x 6.5
