Артикул:
W15TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
15
Класс точности
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM15
Аналог INA:
W15
Аналог FLI:
W15
Аналог NBS:
SGB15
20 руб.
/см Нет в наличии
Ожидается:
30.09.2026 4000
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

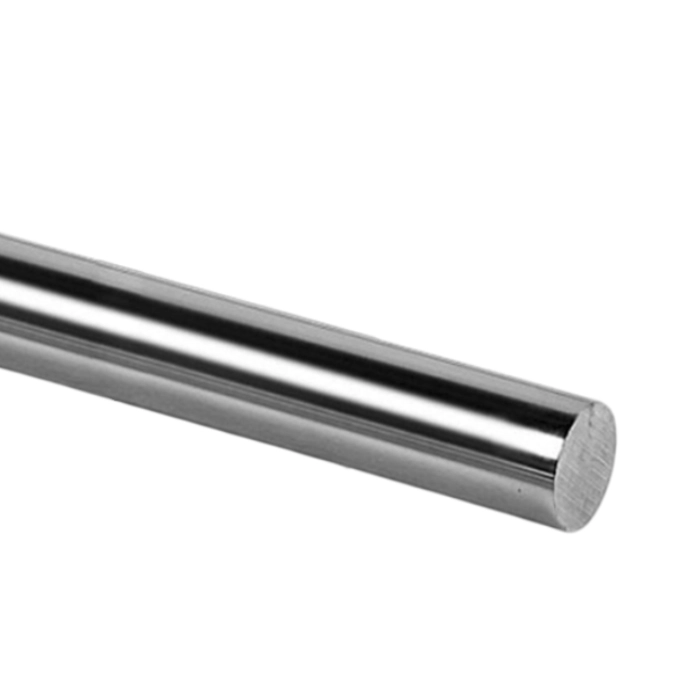

Прецизионный вал W15 TECHNIX без опоры предназначен для узлов линейного перемещения, где на направляющие предъявляются повышенные требования по жёсткости и устойчивости к нагрузкам. Диаметр 15 мм делает этот вал подходящим для более нагруженных осей и узлов, чем решения на базе диаметров 10–12 мм.
Устройство и конструкция
Вал прецизионный W15 — это цельный цилиндрический элемент диаметром 15 мм, изготовленный из стали GCr15. Принадлежность к серии W означает наличие закалённой рабочей поверхности и прецизионной шлифовки по длине, что повышает сопротивление износу при контакте с телами качения. Благодаря тщательно выдержанным допускам по диаметру и прямолинейности вал сохраняет форму и геометрию даже при динамических и вибрационных нагрузках. Формат с диаметром 15 мм обеспечивает повышенную изгибную жёсткость, поэтому такие валы применяют там, где требуется стабильная опора под более тяжёлые каретки и узлы линейного перемещения.
Расшифровка наименования
Маркировка «W15» указывает, что перед нами прецизионный вал без опоры серии W с номинальным диаметром 15 мм. Дополнительные обозначения в наименовании (например, длина в миллиметрах) служат для точной идентификации конкретного исполнения и привязки вала к требуемым монтажным размерам оборудования.
Применяемость на практике
Вал W15 выбирают в тех случаях, когда требуется сочетание высокой точности перемещения с возможностью работы под заметными механическими нагрузками и момента́ми изгиба.
- Направляющие в системах линейного перемещения с линейными подшипниками и каретками, рассчитанными на диаметр 15 мм.
- Оси в приводных модулях, подающих и позиционирующих устройствах, работающих с более тяжёлыми узлами.
- Участки механизмов, где вал выполняет роль несущей и направляющей базы для линейных втулок и подшипников.
Сферы применения
Прецизионные валы без опоры серии W15 применяются там, где важны точное линейное перемещение, стабильность позиционирования и надёжность работы узлов.
- Металлообрабатывающие и деревообрабатывающие станки, в том числе ЧПУ‑оборудование.
- Системы автоматизации, транспортирующие и позиционирующие устройства.
- Упаковочные, печатные, лабораторные и измерительные установки.
- Промышленные приводы, редукторные и вспомогательные механизмы.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб

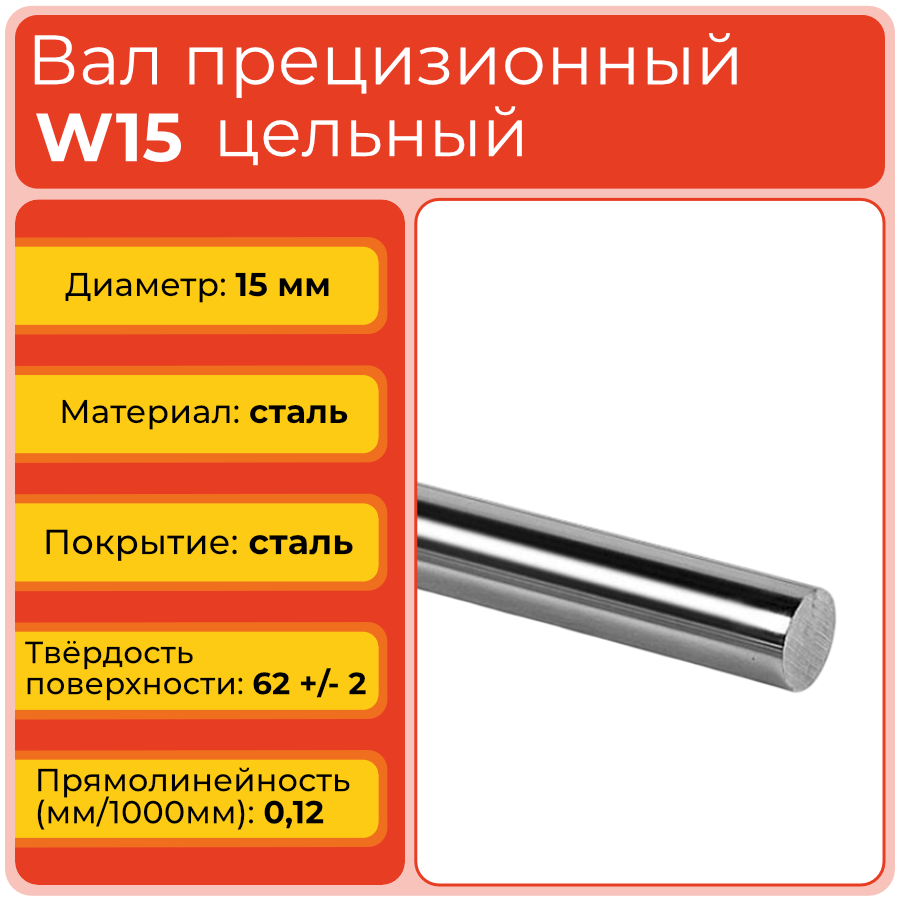

Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
h6
Допуск на диаметр (ISO-h6), мм
14,989 - 15,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
15

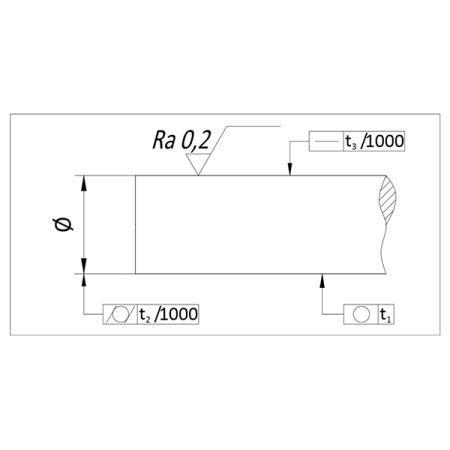

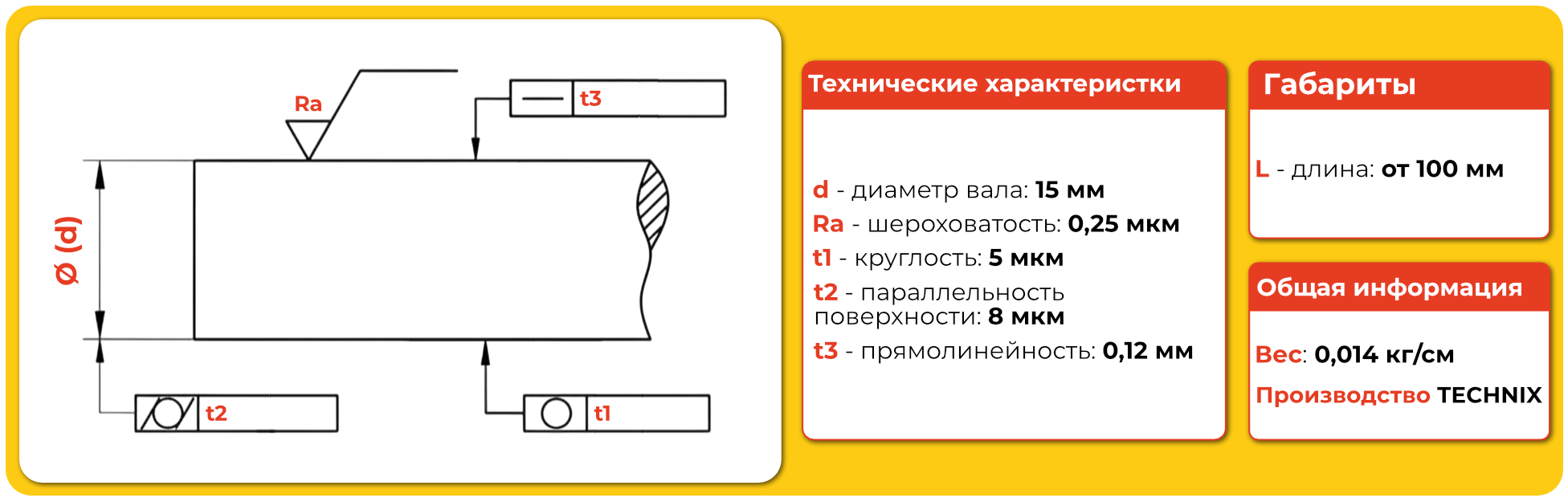

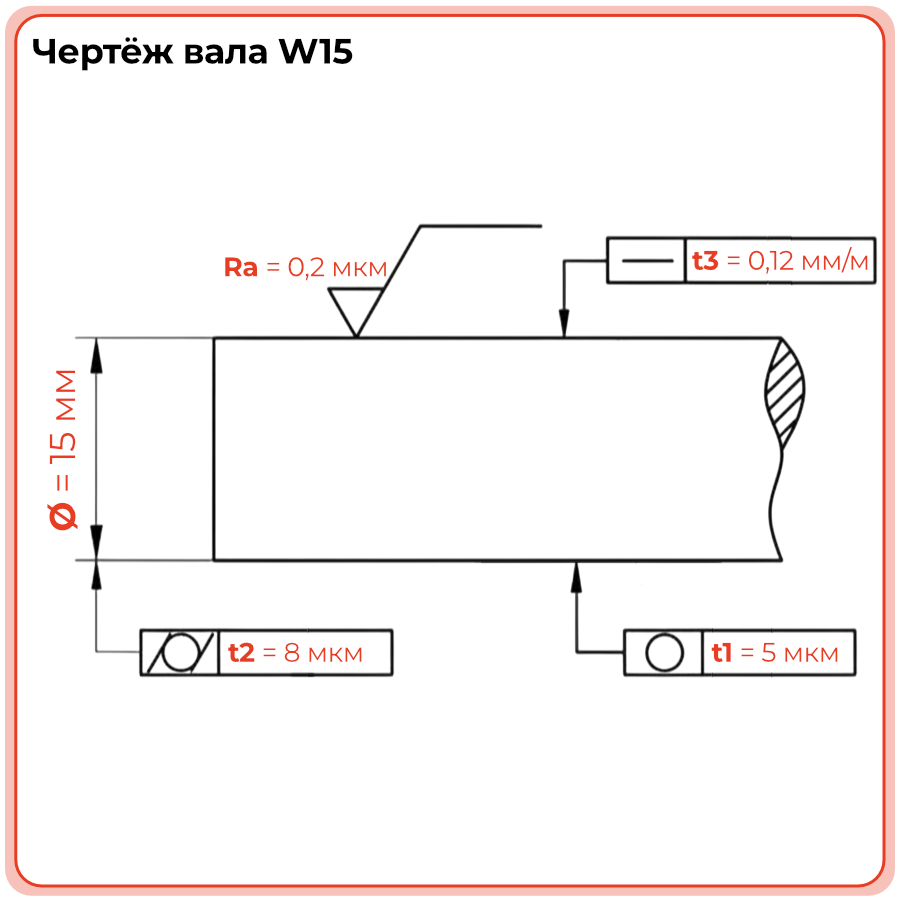

Технические параметры
Шероховатость поверхности Ra, мкм
0.25
Параллельность поверхности, мкм (t2)
8
Круглость, мкм (t1)
5
Прямолинейность, мм/1000 мм (t3)
0.12
Точность, мкм
0/-11
Глубина индукционной закалки SHD min, мм
1,0-1,4
Твердость поверхности HRC
62 +/- 2
