Прецизионный вал W30 TECHNIX без опоры предназначен для тяжёлых систем линейного перемещения и высоконагруженных приводных узлов. Диаметр 30 мм обеспечивает значительный запас жёсткости и позволяет использовать вал как основную несущую направляющую в ответственных участках промышленного оборудования.
Устройство и конструкция

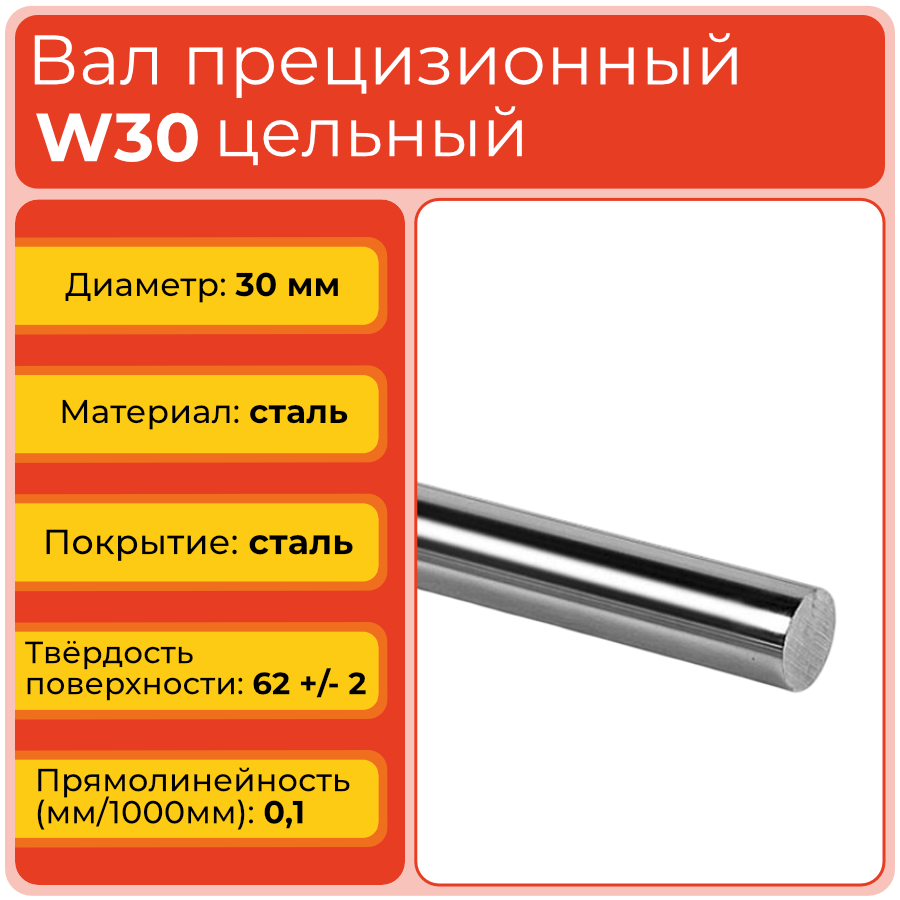

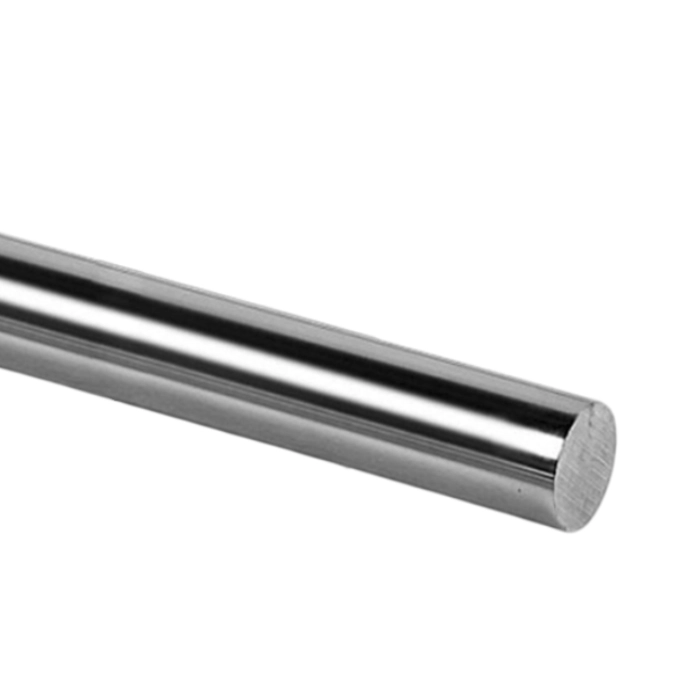

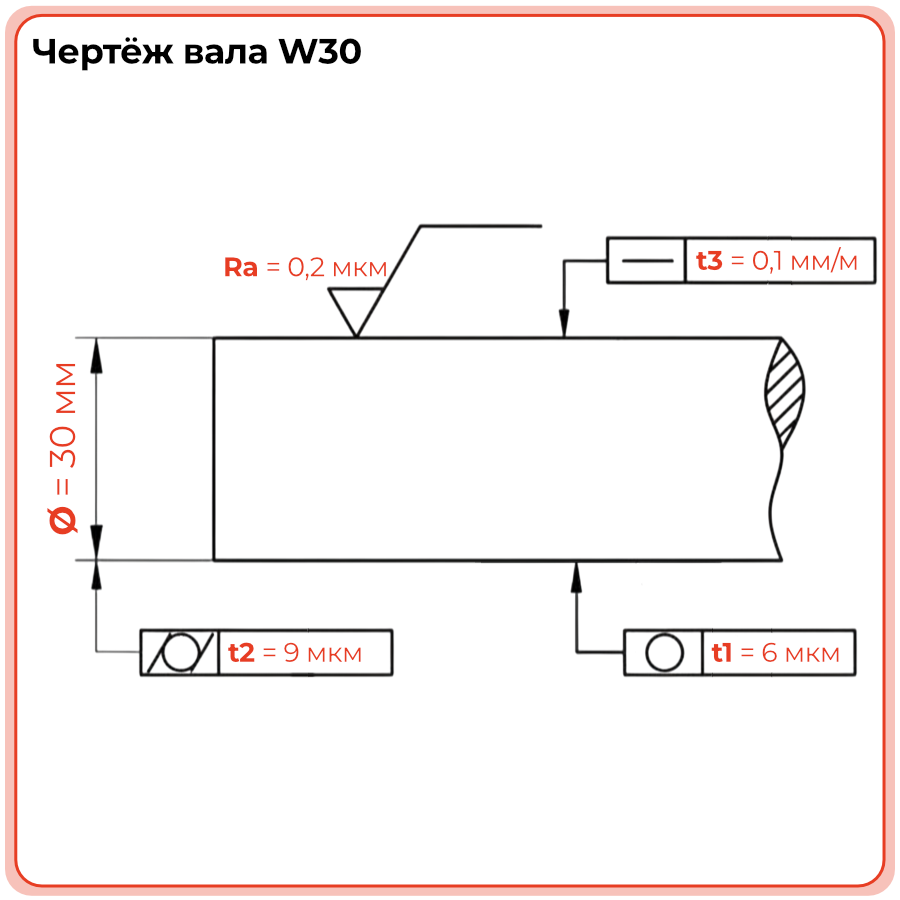

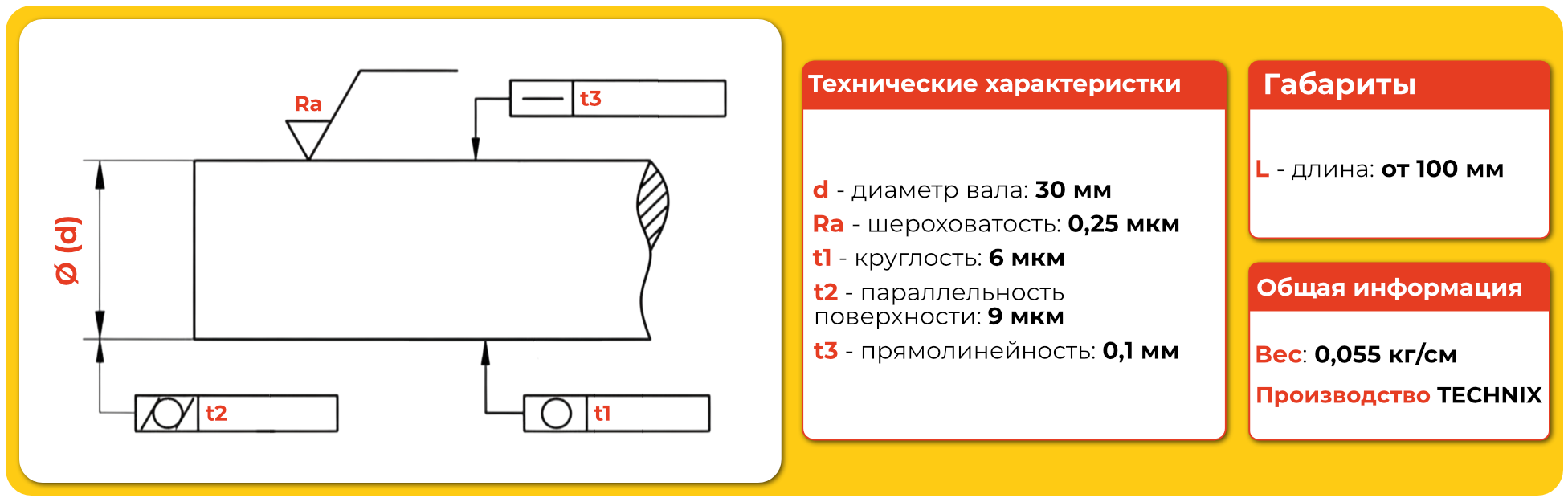

Вал прецизионный W30 представляет собой цельный цилиндрический элемент диаметром 30 мм из стали GCr15. Серия W характеризуется закалённой рабочей поверхностью и прецизионной шлифовкой по наружному диаметру, что обеспечивает соблюдение допусков по полю h6 и высокое качество дорожки качения. Глубина индукционной закалки порядка 1,5–1,9 мм и твёрдость поверхности около 62 HRC позволяют эксплуатировать вал при длительных циклах нагрузки без заметного износа. За счёт крупного диаметра W30 демонстрирует высокую изгибную жёсткость и устойчивость к микровибрациям, что важно для длинных пролётов и систем с тяжёлыми подвижными модулями.
Расшифровка наименования
Обозначение «W30» говорит о том, что это прецизионный вал без опоры серии W с номинальным диаметром 30 мм. Дополнительные цифры и буквы в наименовании (например, длина в миллиметрах или специальные исполнения) используются для точной идентификации конкретного варианта и его увязки с габаритами и требованиями конкретной машины или линии.
Применяемость на практике
Вал W30 применяют в узлах, где направляющая должна выдерживать значительные нагрузки и при этом обеспечивать точное, плавное и повторяемое линейное перемещение.
- Направляющие оси в тяжёлых системах линейного перемещения с линейными подшипниками серии LM/LME соответствующего типоразмера.
- Опорные и приводные валы в силовых приводах, редукторных модулях и механизмах подачи с высокой массой подвижных частей.
- Участки конструкций, где вал выполняет функции жёсткой опоры и рабочей дорожки качения для линейных втулок и подшипников.
Сферы применения
Прецизионные валы без опоры серии W30 используются там, где критичны точность линейного хода, долговечность направляющих и устойчивость к тяжёлым режимам работы.
- Тяжёлые металлообрабатывающие станки и крупные ЧПУ‑комплексы.
- Промышленные линии автоматизации, транспортирующие и позиционирующие системы с высокой нагрузкой.
- Оборудование для обработки материалов, требующее жёстких и стабильных линейных направляющих.
- Силовые агрегаты и специальные машины, где вал служит ключевым опорным и направляющим элементом.
