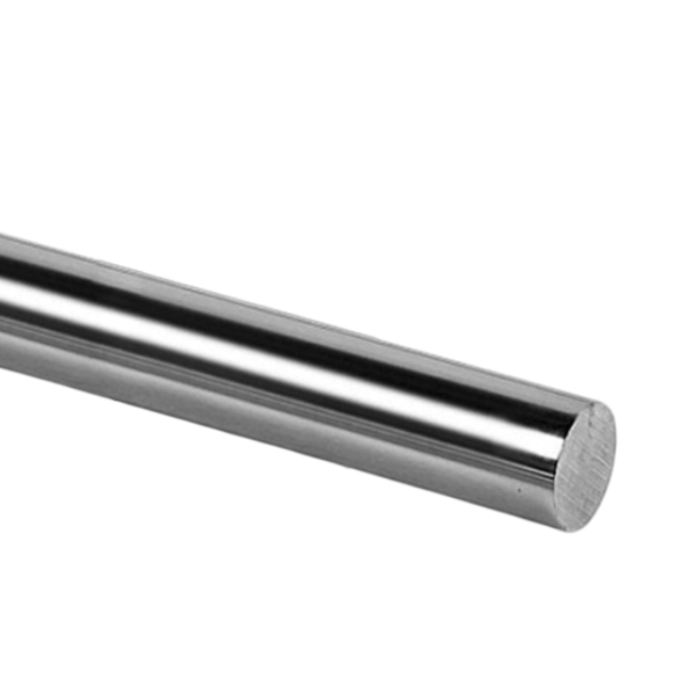

Прецизионный вал W35 TECHNIX без опоры используется в наиболее нагруженных участках систем линейного перемещения и тяжёлых приводных узлах. Диаметр 35 мм обеспечивает очень высокую жёсткость и позволяет применять вал в конструкциях, где на направляющие действуют значительные изгибающие и радиальные нагрузки.
Устройство и конструкция

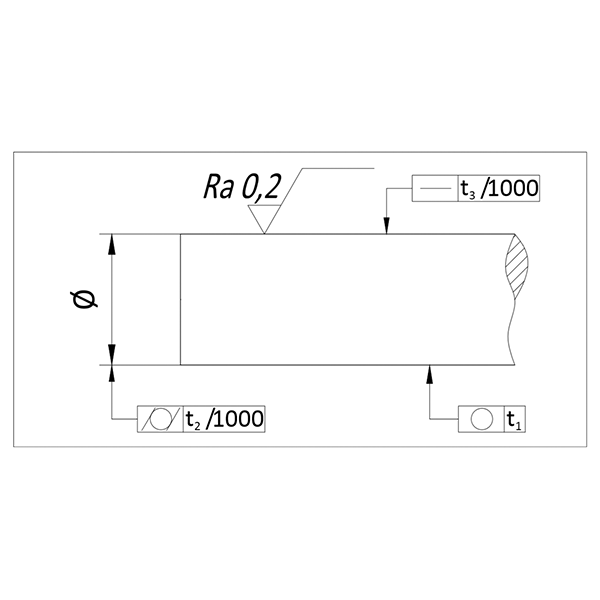

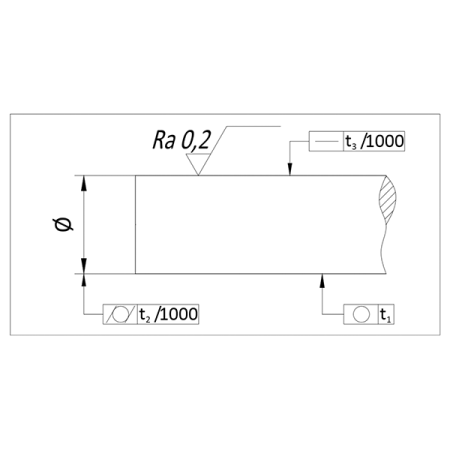

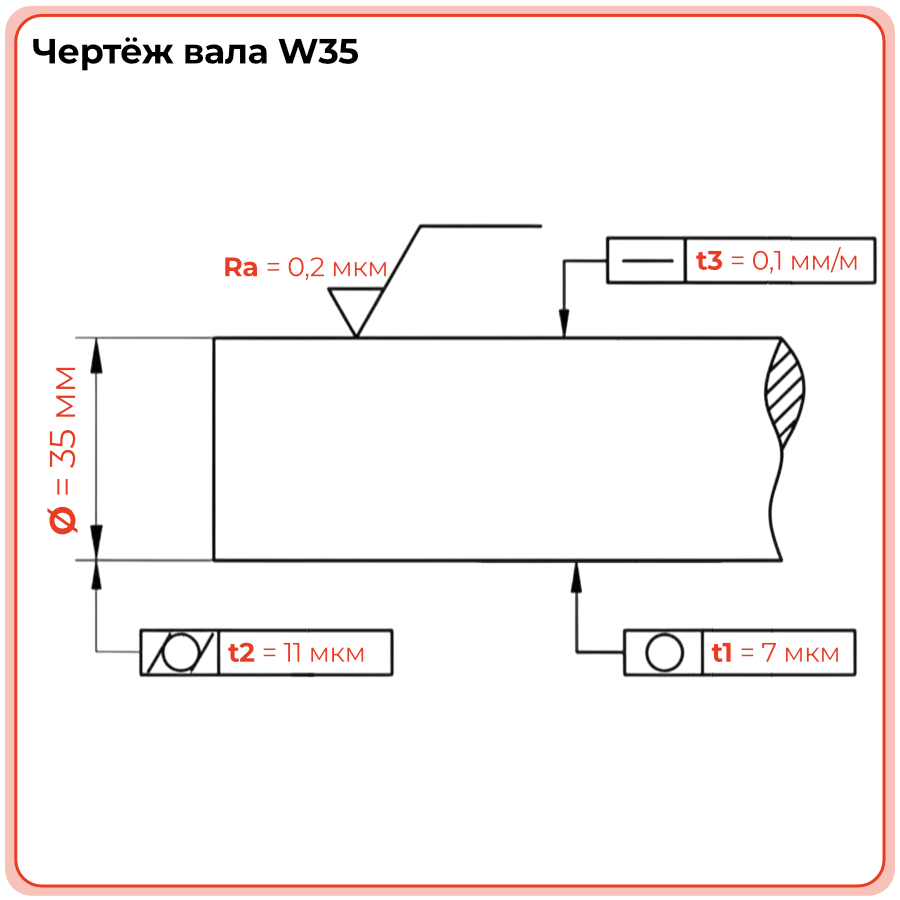

Вал прецизионный W35 представляет собой цельный цилиндрический элемент диаметром 35 мм из стали GCr15. Как и другие изделия серии W, данный вал имеет закалённую рабочую поверхность и подвергается прецизионной шлифовке по наружному диаметру, что обеспечивает соблюдение полей допуска и высокое качество дорожки качения. Большой диаметр в сочетании с высокопрочным материалом даёт валу существенный запас по прочности и устойчивости к изгибу, что особенно важно для длинных пролётов и тяжёлых кареток. Геометрические параметры — прямолинейность, округлость и параллельность — выдерживаются в узких пределах, благодаря чему вал может использоваться в высокоточных системах позиционирования и многосменной эксплуатации.
Расшифровка наименования
Обозначение «W35» указывает, что это прецизионный вал без опоры серии W с номинальным диаметром 35 мм. Дополнительные цифры и символы в наименовании (например, длина в миллиметрах) позволяют однозначно определить конкретное исполнение и корректно увязать вал с габаритами станка, линии или узла автоматизации.
Применяемость на практике
Вал W35 выбирают для тех задач, где направляющая должна выдерживать высокие нагрузки и при этом обеспечивать стабильный линейный ход без прогибов и потери точности.
- Направляющие оси в тяжёлых системах линейного перемещения с крупногабаритными линейными подшипниками и массивными каретками.
- Опорные и приводные валы в силовых модулях, редукторных и подающих механизмах, работающих под значительной нагрузкой.
- Элементы конструкций, где вал выполняет роль высокожёсткой базы и рабочей дорожки качения для линейных втулок и подшипников крупного типоразмера.
Сферы применения
Прецизионные валы без опоры серии W35 применяются в оборудовании, где критичны точность линейного перемещения, высокая несущая способность и ресурс направляющих узлов.
- Тяжёлые металлообрабатывающие станки, крупные ЧПУ‑комплексы и специализированные линии обработки.
- Масштабные системы автоматизации, транспортирующие и позиционирующие устройства для тяжёлых изделий.
- Оборудование для обработки материалов, требующее жёстких и стабильных линейных направляющих.
- Силовые и специальные промышленные механизмы, где вал выполняет ключевую опорную и направляющую функции.
