Прецизионный вал W50 TECHNIX без опоры рассчитан на эксплуатацию в максимально нагруженных системах линейного перемещения и силовых приводах. Диаметр 50 мм обеспечивает очень высокую жёсткость и позволяет использовать вал как несущую направляющую в тяжёлом промышленном оборудовании и ответственных узлах позиционирования.
Устройство и конструкция

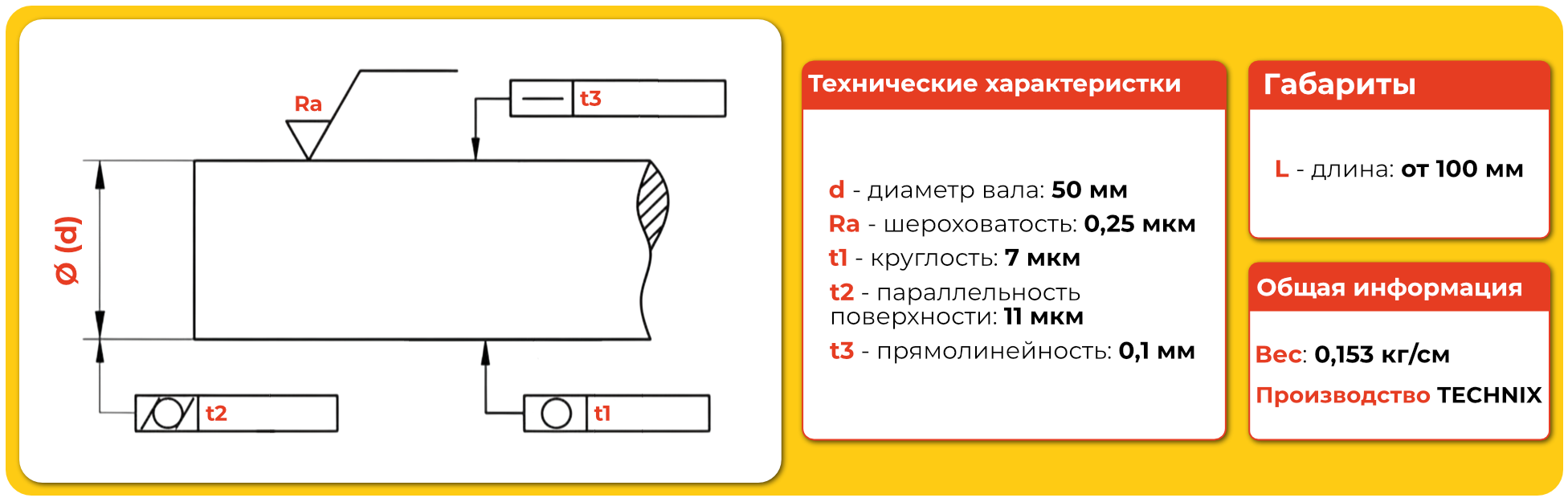

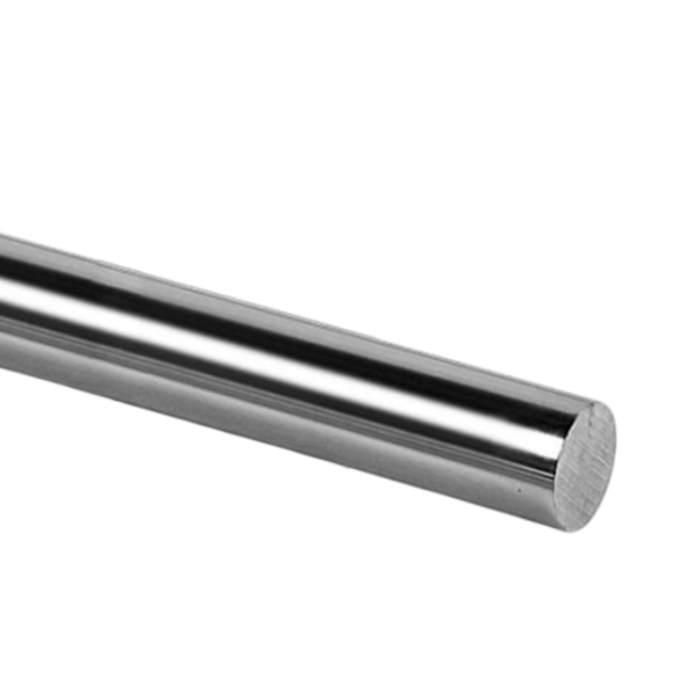

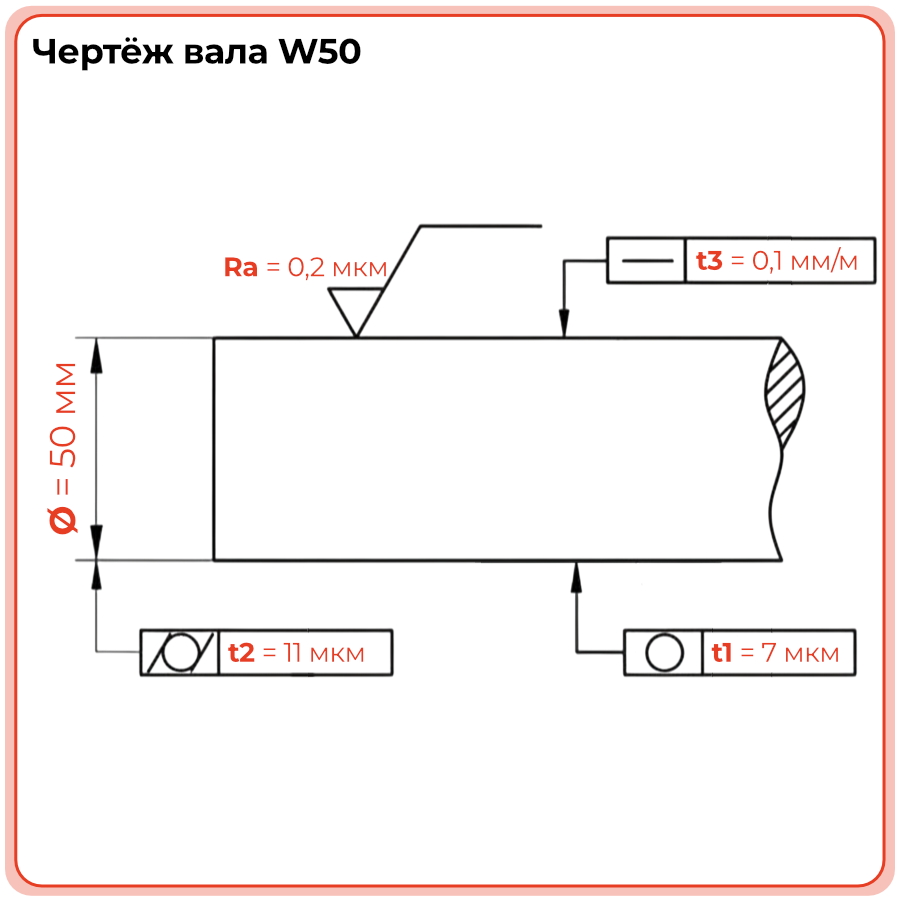

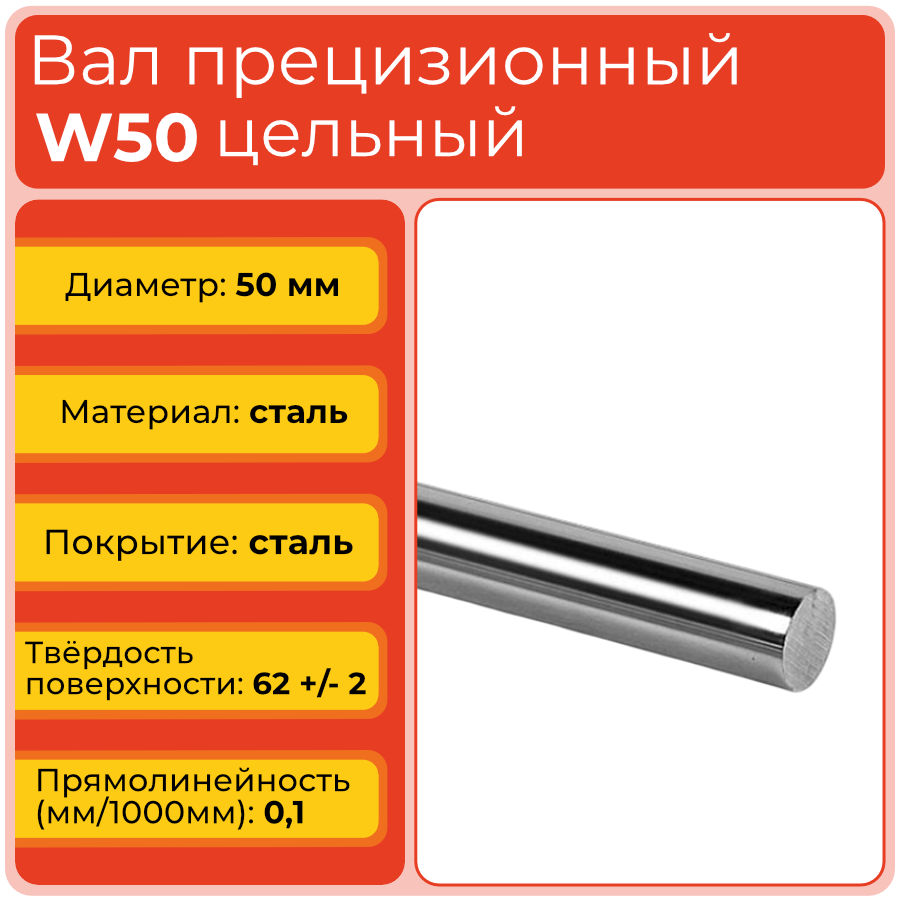

Вал прецизионный W50 представляет собой цельный цилиндрический элемент диаметром 50 мм из стали GCr15. Серия W включает закалённые шлифованные валы, рабочая поверхность которых проходит термическую обработку и последующую высокоточную механическую обработку по наружному диаметру. Такое исполнение обеспечивает устойчивость дорожки качения к износу, стабильность размеров и минимальный люфт в паре с линейными подшипниками и втулками соответствующего типоразмера. Крупный диаметр и высокопрочный материал дают значительный запас по изгибной жёсткости, что позволяет сохранять геометрию и точность хода даже при длительной работе под высокой нагрузкой и в условиях вибраций.
Расшифровка наименования
Обозначение «W50» означает, что это прецизионный вал без опоры серии W с номинальным диаметром 50 мм. Дополнительные символы и цифры в маркировке (как правило, длина в миллиметрах и служебные индексы) используются для идентификации конкретного исполнения по длине и правильной привязки вала к габаритам станка, линейного модуля или автоматизированной линии.
Применяемость на практике
Вал W50 применяют в тех случаях, когда направляющая должна выдерживать очень большие статические и динамические нагрузки и при этом обеспечивать высокую точность линейного перемещения.
- Направляющие оси в тяжёлых системах линейного перемещения с крупногабаритными линейными подшипниками и массивными каретками.
- Опорные и приводные валы в силовых приводах, редукторных и подающих модулях, работающих с тяжёлыми заготовками и узлами.
- Конструктивные элементы, где вал служит жёсткой опорой и рабочей дорожкой качения для линейных втулок и подшипников большого типоразмера.
Сферы применения
Прецизионные валы без опоры серии W50 используются в оборудовании, где критичны точность линейного хода, несущая способность и долговечность направляющих узлов.
- Тяжёлые металлообрабатывающие станки, крупные ЧПУ‑комплексы и специализированные линии обработки.
- Автоматизированные транспортирующие и позиционирующие системы для тяжёлых деталей и узлов.
- Оборудование для обработки материалов и силовые агрегаты, требующие максимально жёстких и стабильных линейных направляющих.
- Различные промышленные механизмы, где вал выполняет ключевую опорную и направляющую функцию при высоких нагрузках.
