Прецизионный вал W6 TECHNIX без опоры предназначен для лёгких и сверхкомпактных систем линейного перемещения. Диаметр 6 мм делает его оптимальным выбором для настольного, лабораторного и малогабаритного оборудования, где важны минимальные габариты и высокая точность хода.
Устройство и конструкция

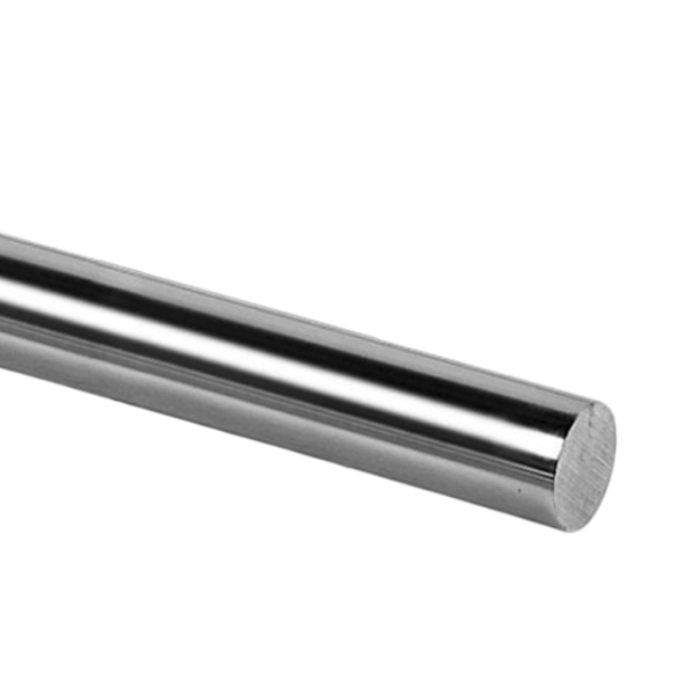

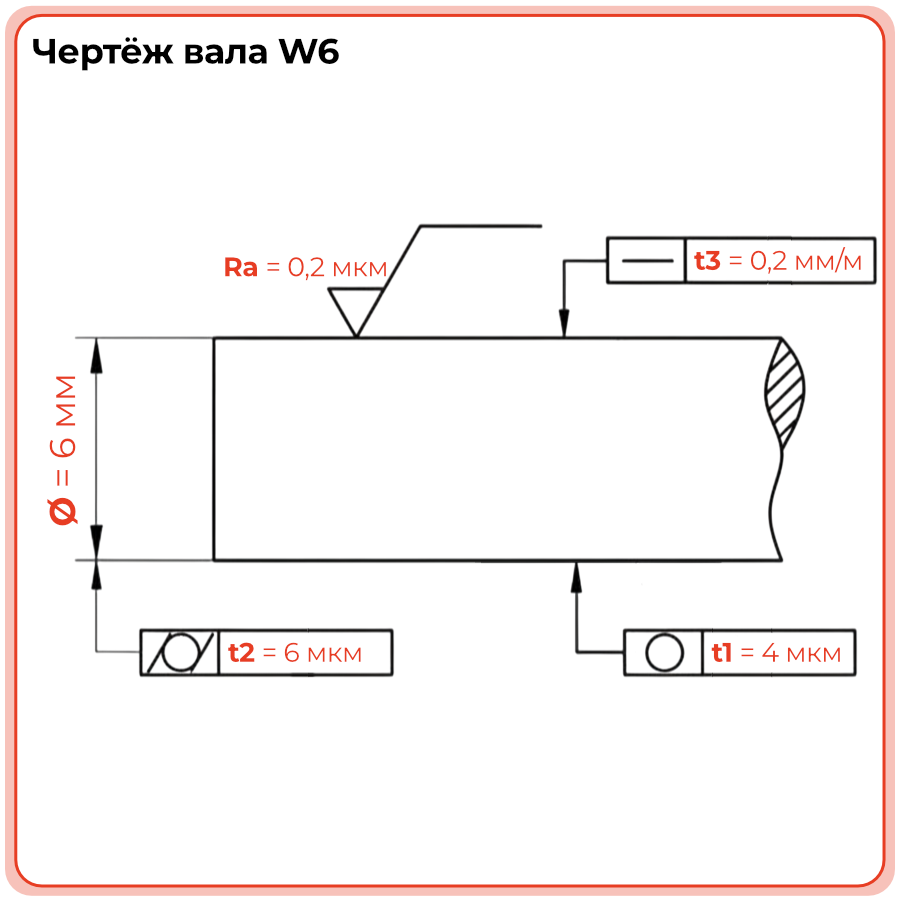

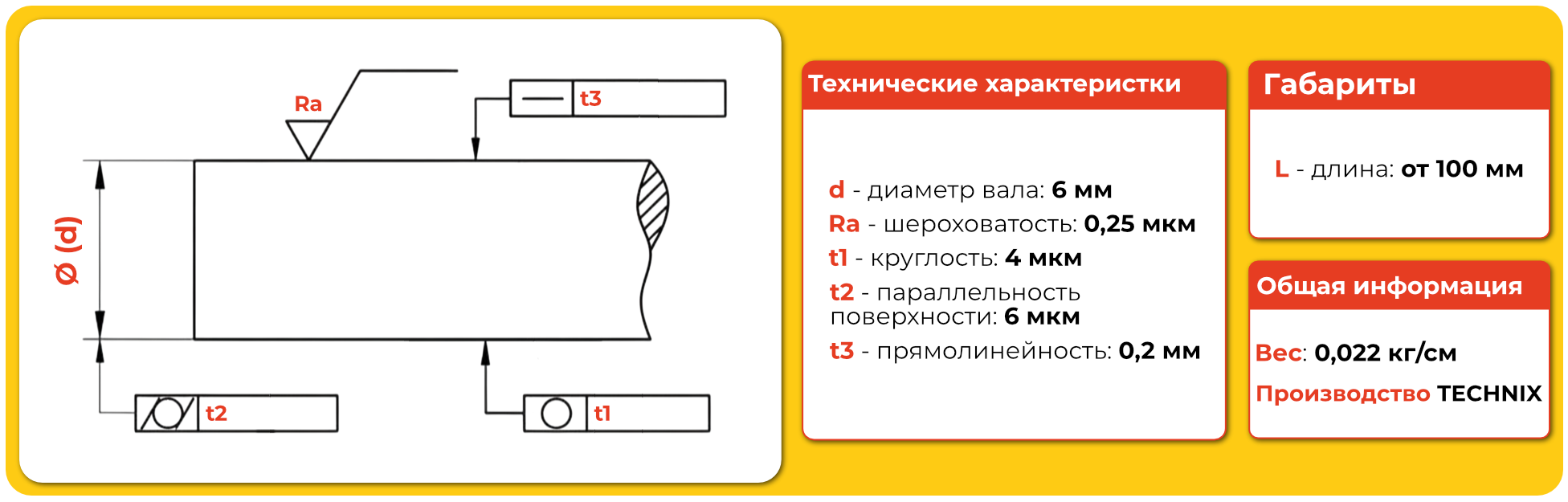

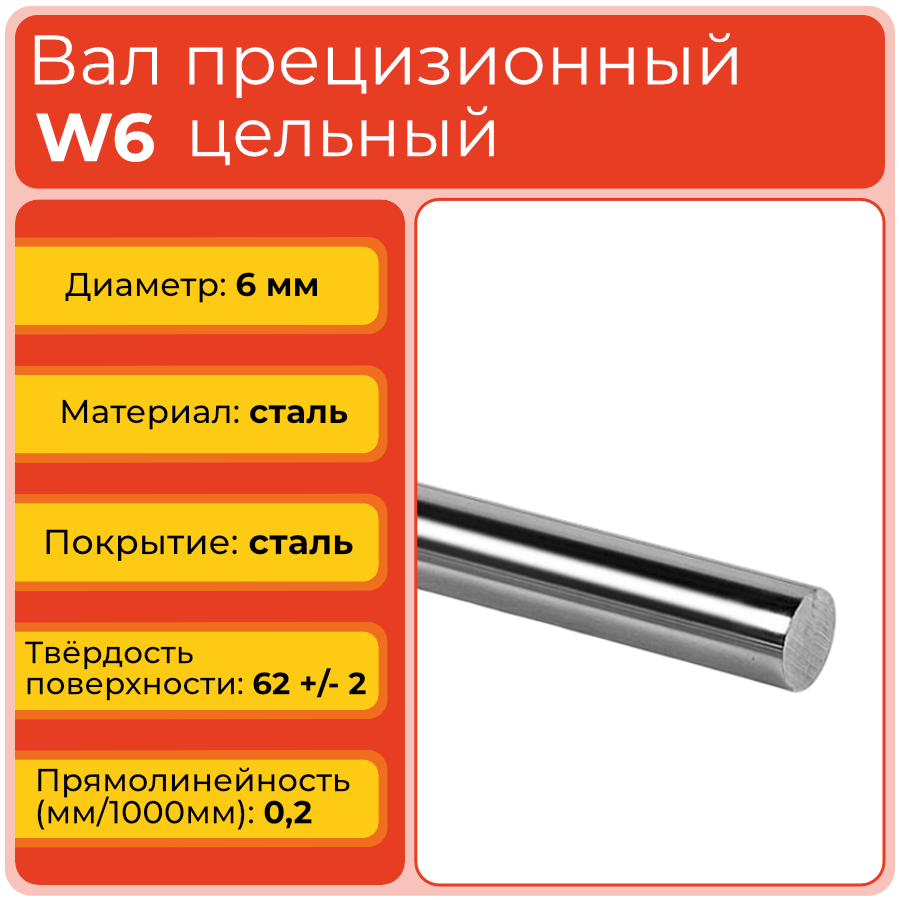

Вал прецизионный W6 представляет собой цельный цилиндрический элемент диаметром 6 мм из стали GCr15. Серия W обозначает закалённые шлифованные валы: рабочая поверхность проходит термообработку и высокоточную механическую обработку, благодаря чему достигается высокая твёрдость и износостойкость дорожки качения. Малый диаметр в сочетании с прецизионной геометрией обеспечивает плавный ход линейных подшипников, низкий уровень трения и минимальные люфты даже на небольших длинах пролёта. Валы такого типоразмера особенно удобны при проектировании компактных осей перемещения, где требуется аккуратное позиционирование при ограниченном монтажном пространстве.
Расшифровка наименования
Обозначение «W6» означает, что это прецизионный вал без опоры серии W с номинальным диаметром 6 мм. Дополнительные символы и цифры в наименовании (обычно это длина в миллиметрах и сервисные индексы) используются для точной идентификации конкретного исполнения и его привязки к размерам узла или модуля линейного перемещения.
Применяемость на практике
Вал W6 применяют в тех случаях, когда требуется точное перемещение элементов малой массы при минимальных габаритах направляющей.
- Направляющие оси в настольных системах линейного перемещения, компактных станках и 3D‑принтерах.
- Оси в малогабаритных модулях подачи и позиционирования, где важна низкая инерционность подвижных частей.
- Узлы, в которых вал служит рабочей дорожкой качения для миниатюрных линейных подшипников и втулок.
Сферы применения
Прецизионные валы без опоры серии W6 используются в оборудовании, где важны компактность, точное линейное перемещение и повторяемость позиционирования.
- Настольные и малогабаритные металлообрабатывающие и деревообрабатывающие станки.
- Лабораторные, измерительные и испытательные стенды с точной настройкой хода.
- Малые системы автоматизации, подающие и позиционирующие устройства.
- Специальные механизмы, где требуется тонкая и лёгкая направляющая ось.
