Артикул:
W8TECHNIX
Характеристики
Серия
—
W
Диаметр вала, мм
—
8
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
—
h6
Все характеристики
Аналоги
Аналог SKF:
LJM8
Аналог INA:
W8
Аналог FLI:
W8
Аналог NBS:
SGB8
9 руб.
/см Есть в наличии: 5961
Ожидается:
30.09.2026 10000
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

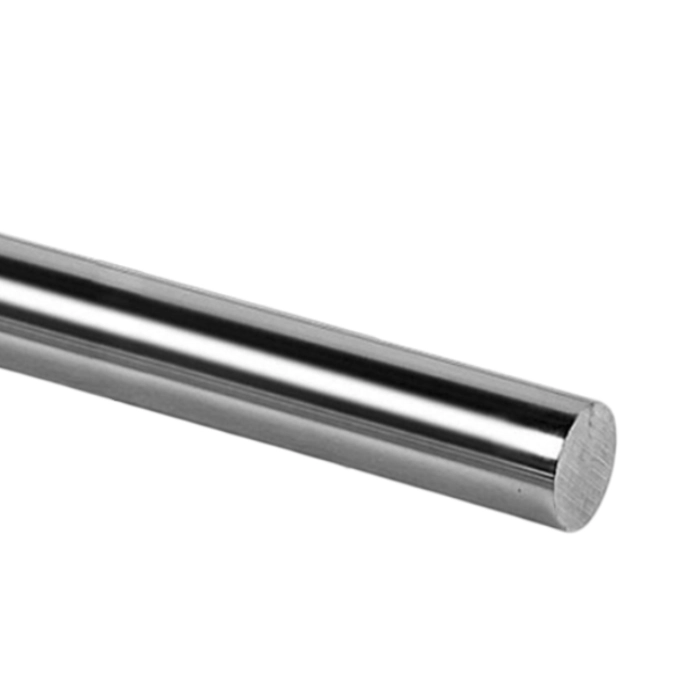

Прецизионный вал W8 TECHNIX — цельная цилиндрическая направляющая диаметром 8 мм для линейных подшипников и втулок. Изделие используют в компактных системах линейного перемещения, где необходимы плавный ход, точное позиционирование и стабильная работа подвижного узла.
Вал изготовлен из стали GCr15 и относится к серии W стандартных цилиндрических валов без опоры. Закалённая и шлифованная рабочая поверхность формирует точную дорожку качения для подшипника соответствующего типоразмера. Диаметр 8 мм позволяет создавать лёгкие и компактные направляющие оси для оборудования с умеренной нагрузкой.
Стоит обратить внимание
При подборе необходимо учитывать не только диаметр, но и длину свободного пролёта, жёсткость основания, массу перемещаемого узла и характеристики линейного подшипника.
Расшифровка артикула
Маркировка W8 обозначает цельный прецизионный вал без опоры серии W с номинальным диаметром 8 мм. Буквенный индекс определяет линейку изделия, а цифровая часть указывает размер рабочей цилиндрической поверхности, от которого зависит выбор сопрягаемого линейного подшипника.
- W — условный код линейки для стандартных цельных цилиндрических прецизионных валов без опоры с закалённой поверхностью и шлифованным наружным диаметром.
- 8 — номинальный диаметр рабочей поверхности вала 8 мм.
Полное обозначение: W8. При выборе также следует проверить класс точности, фактический диапазон диаметра, геометрические параметры и соответствие конструкции узла.
Стоит обратить внимание
Цифра 8 обозначает диаметр вала, а не его длину. Длина и способ фиксации определяются отдельно по чертежу и требованиям конкретного механизма.
Конструкция и устройство
Прецизионный вал W8 представляет собой сплошной цилиндрический элемент из стали GCr15, предназначенный для работы без встроенной опоры. Наружная рабочая зона проходит индукционную закалку и последующую шлифовку. Такая обработка обеспечивает твёрдость поверхности, устойчивость к износу и точное сопряжение с линейными подшипниками и втулками диаметром 8 мм. Вал устанавливается в основание оборудования и выполняет функцию неподвижной направляющей.
- Цельная конструкция без опорного корпуса.
- Материал — сталь GCr15.
- Закалённая рабочая поверхность.
- Прецизионная шлифовка наружного диаметра.
- Использование с линейными подшипниками и втулками типоразмера 8 мм.
Стоит обратить внимание
Для сохранения плавности хода необходимо обеспечить соосность направляющей и подшипника. Неровное основание, прогиб или перекос могут вызвать повышенный износ рабочей поверхности и сопряжённых деталей.
Размерный ряд серии W
Ниже приведена таблица всех типоразмеров прецизионных валов серии W, представленных в ассортименте TECHNIX. Текущий товар выделен.
Стоит обратить внимание
Для W8 доступны близкие по назначению типоразмеры W6 и W10. При выборе между ними необходимо учитывать диаметр сопрягаемого подшипника, нагрузку, длину направляющей и требуемую жёсткость оси.
Технические параметры и условия эксплуатации
Прецизионный вал W8 имеет диаметр 8 мм и класс точности h6. Допуск на рабочий диаметр составляет 7,991–8,000 мм. Изделие изготовлено из стали GCr15; шероховатость поверхности Ra — 0,25 мкм, параллельность — 6 мкм, круглость — 4 мкм, прямолинейность — 0,2 мм на 1000 мм. Точность указана как 0/−9 мкм. Глубина индукционной закалки составляет 0,6–0,9 мм, твёрдость поверхности — 62 ± 2 HRC.
- Тип вала: цельный, сплошной, без опоры.
- Диаметр: 8 мм.
- Класс точности: h6.
- Допуск на диаметр: 7,991–8,000 мм.
- Материал: сталь GCr15.
- Покрытие: сталь.
- Шероховатость Ra: 0,25 мкм.
- Параллельность поверхности: 6 мкм.
- Круглость: 4 мкм.
- Прямолинейность: 0,2 мм/1000 мм.
- Точность: 0/−9 мкм.
- Глубина индукционной закалки SHD: 0,6–0,9 мм.
- Твёрдость поверхности: 62 ± 2 HRC.
- Условия эксплуатации: точный монтаж без перекосов, чистая рабочая зона, защита от абразивных загрязнений, коррозии и ударных воздействий.
Стоит обратить внимание
Перед сборкой следует удалить загрязнения с вала и посадочных поверхностей, проверить отсутствие задиров и убедиться в соосности направляющих. Регулярный контроль состояния подшипника помогает предотвратить повреждение закалённой дорожки качения.

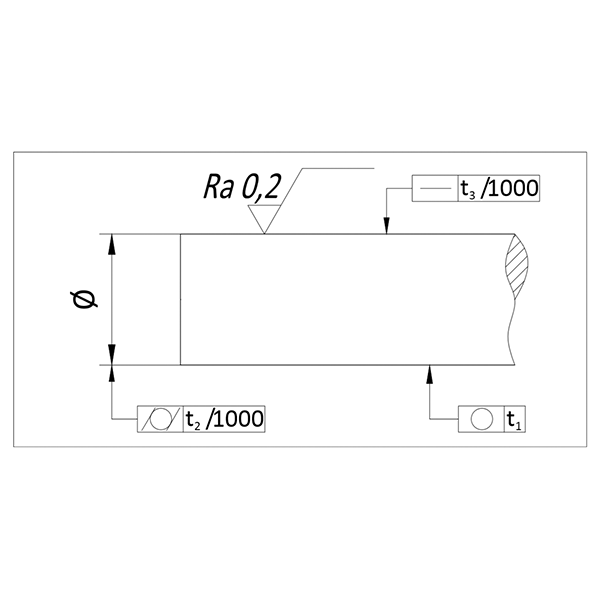

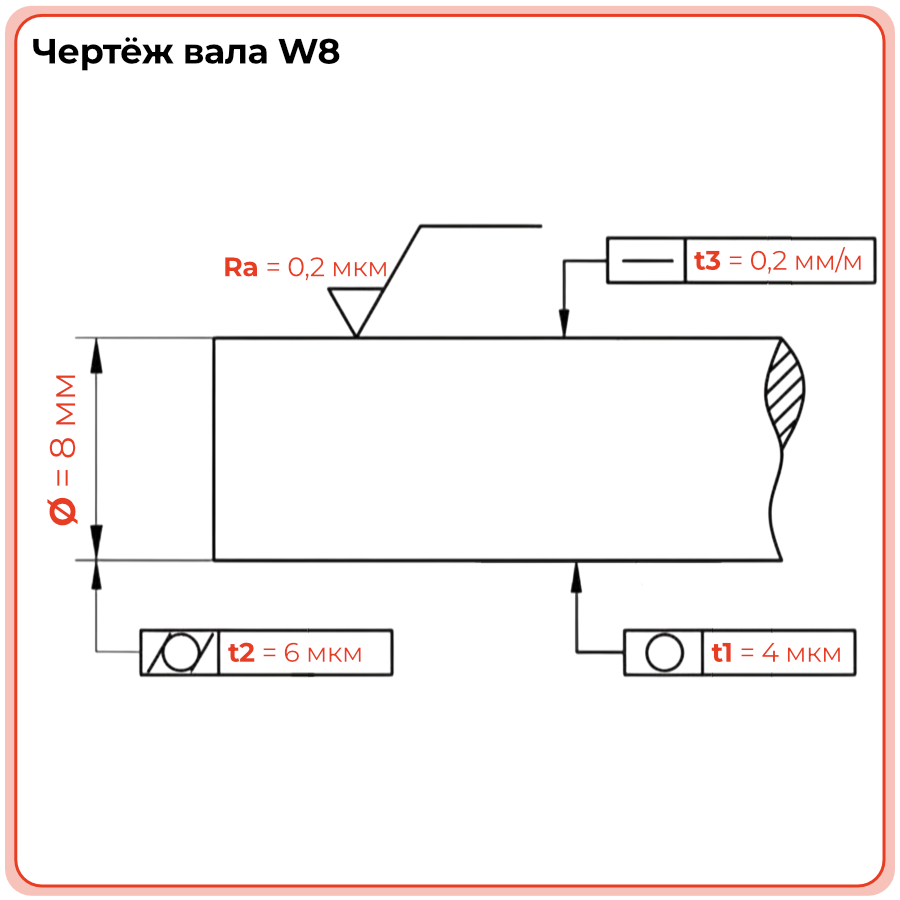

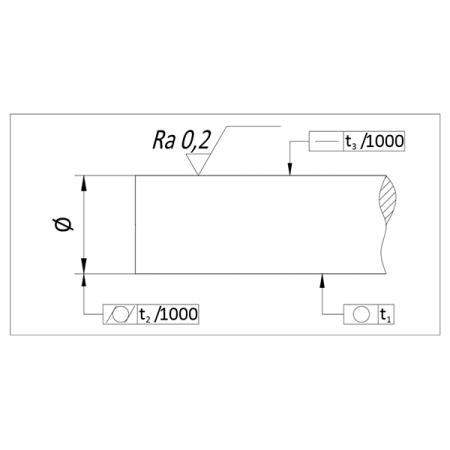

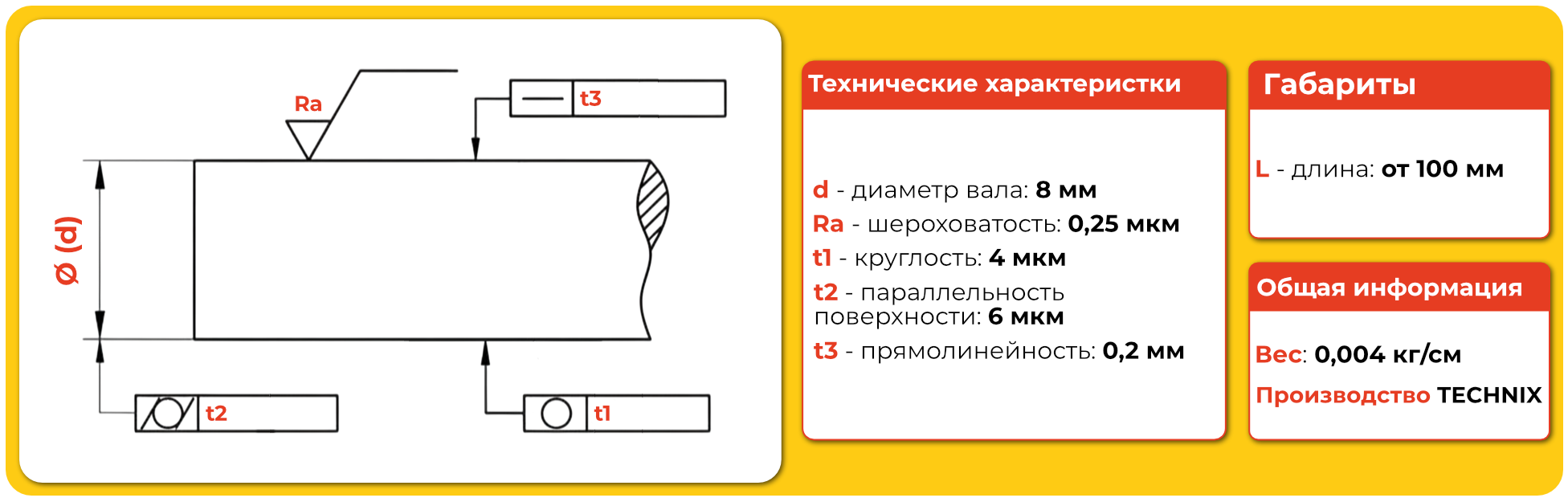

Чертёж вала W8
Применяемость
Вал W8 используют в компактных системах линейного перемещения, где подвижная часть имеет небольшую или умеренную массу, а направляющий узел должен занимать минимум пространства. Он работает в паре с линейными подшипниками и втулками диаметром 8 мм, обеспечивая плавное перемещение по закалённой цилиндрической поверхности. Цельная конструкция удобна для установки в рамы, монтажные плиты и специальные основания, выполняющие функцию опоры.
- Компактные направляющие оси и линейные модули.
- Настольные станки и лёгкие ЧПУ‑установки.
- Механизмы подачи и позиционирования небольших деталей.
- Лабораторные, измерительные и испытательные приборы.
- Небольшие автоматизированные устройства и специальные механизмы.
Стоит обратить внимание
При большой длине направляющей или повышенной нагрузке необходимо проверить прогиб и устойчивость вала. Для более жёстких систем могут потребоваться типоразмеры W10, W12 или изделия с другой конструкцией опоры.
Аналоги
Для замены W8 можно рассматривать валы других производителей с номинальным диаметром 8 мм и аналогичным назначением. Перед установкой необходимо сопоставить длину, допуск, твёрдость поверхности, прямолинейность и совместимость с линейным подшипником.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При замене вала нужно проверить не только маркировку и диаметр, но также фактические размеры, качество шлифовки, твёрдость, длину и требования к посадке в основании.
Часто задаваемые вопросы
Как установить прецизионный вал W8?
Перед монтажом нужно очистить вал и посадочные поверхности, проверить отсутствие повреждений и установить направляющую в жёсткое основание без прогиба. После установки линейного подшипника диаметром 8 мм следует проверить плавность перемещения по всей длине хода.
Можно ли заменить W8 валом SKF LJM8?
Такая замена рассматривается как возможная только после проверки длины, диаметра, допуска, твёрдости, прямолинейности и совместимости с установленным линейным подшипником. Одного совпадения номинального диаметра недостаточно.
Чем W8 отличается от W6 и W10?
Типоразмеры отличаются диаметром и связанными с ним жёсткостью, массой и совместимостью с линейными подшипниками. W6 предназначен для наиболее компактных узлов, W10 обеспечивает больший запас по жёсткости, а W8 занимает промежуточное положение.
Какой срок эксплуатации у вала W8?
Фиксированный срок службы зависит от условий работы и не определяется только типоразмером. На ресурс влияют нагрузка, длина пролёта, скорость движения, качество монтажа, состояние линейного подшипника, смазка и чистота рабочей зоны. При правильной эксплуатации закалённая поверхность снижает интенсивность износа.
По каким признакам требуется замена вала W8?
О необходимости замены могут свидетельствовать выработка, задиры, коррозия, заметный люфт, шум или рывки при перемещении. При диагностике также следует проверить линейный подшипник, крепления, соосность и состояние основания.
Стоит обратить внимание
Даже закалённый вал требует защиты от загрязнений, перекосов и ударных нагрузок. Периодический контроль состояния направляющей позволяет своевременно обнаружить износ и избежать повреждения линейного подшипника.
Техническая информация (.pdf)
Валы прецизионные серии W
522,6 кб
Общая информация
Серия
W
Тип вала
цельный (сплошной)
Класс точности
?
Это степень точности изготовления детали, которая показывает, насколько реальный размер может отличаться от указанного номинального.
h6
Допуск на диаметр (ISO-h6), мм
?
Допустимое отклонение диаметра вала от номинала в миллиметрах для поля допуска h6.
7,991 - 8,000
Материал
сталь GCr15
Покрытие
сталь
Производитель
TECHNIX
Габариты
Диаметр вала, мм
8
Технические параметры
Шероховатость поверхности Ra, мкм
?
Параметр, характеризующий высоту микронеровностей поверхности и влияющий на износ и плавность хода сопряжённых деталей.
0.25
Параллельность поверхности, мкм (t2)
?
Отклонение образующей цилиндра от идеальной параллельности оси на заданной длине, определяющее равномерность зазора в подшипниковой опоре.
6
Круглость, мкм (t1)
?
Отклонение формы поперечного сечения от идеальной окружности, влияющее на локальные пульсации зазора и плавность вращения/перемещения.
4
Прямолинейность, мм/1000 мм (t3)
?
Отклонение оси изделия от прямой линии, нормированное на 1000 мм длины и критичное для длинных направляющих и валов.
0.2
Точность, мкм
0/-9
Глубина индукционной закалки SHD min, мм
0,6-0,9
Твердость поверхности HRC
?
Твёрдость упрочнённого поверхностного слоя по шкале Роквелла C, характеризующая сопротивление вдавливанию и износостойкость детали.
62 +/- 2
