Профильные рельсовые направляющие и их виды: линейная каретка, профильный вал, линейный подшипник
Профильные рельсовые направляющие – это детали фрезерно-гравировальных станков. Они поглощают вибрации и не допускают деформации заготовок. Системы перемещения выступают в качестве дополнительных опор и отвечают за точность движения.
На производстве используется несколько видов направляющих, которые различаются друг от друга показателями грузоподъемности и жесткости. К наиболее популярным из них можно отнести:
- Прецизионные и прецизионные хромированные линейные валы SBR и TBR из высокоуглеродистой и высоколегированной стали диаметром от 6 до 60 мм (серии SBR16C, SBR20C, W8). Они отличаются высокой стойкостью к механическому и абразивному воздействию, что позволяет использовать их в особо загрязненных средах.
- Каретки HGW15CCZAH, HGW25CCZAH, HCH20CAZAH и т.д. Каретка линейного перемещения имеет внутри шарики и ролики с дорожками качения. Благодаря этому при ее использовании обеспечивается прямолинейное перемещение в любом направлении с высокой жесткостью, минимальным трением, прецизионной точностью. Стандартная линейная шариковая каретка обычно применяется вместе с рельсовыми направляющими.
- Профильные валы можно установить с помощью опор SK (с креплением при помощи лап) и SHF (с фланцевым креплением). в любом месте, в т.ч. в ограниченном пространстве.
- Линейные направляющие с каретками или без: цилиндрические, профильные рельсовые шлицевые валы и конструкции V-образной формы «Ласточкин хвост» (HGR-RH, HCR-RH). Комплектующие отличаются долговечностью и износостойкостью.

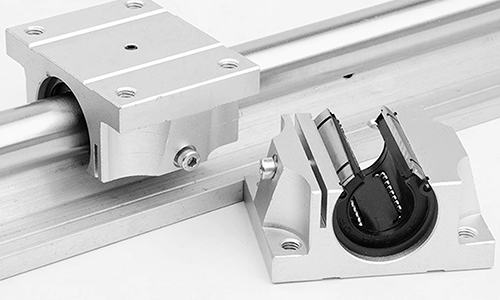

- Линейные подшипники: простые и в сборе с корпусом (LME-UU-OP, SBR-UU, LME-UU-AJ, SCS-UU, LMEF-UU, SCS-L-UU, LM-L-UU, KH-PP, LM-UU, TBR-UU, LMEK-UU, SBR-UU, LME-UU). Они обеспечивают точность передвижения рабочих органов оборудования или модулей системы любой грузоподъемности.
Тип направляющих в линейной плоскости связан с геометрией станины и закладывается в проект станкового оборудования на начальных этапах производства. Любой подшипник и каретка линейных систем должны быть вначале тщательно протестированы и только после этого внесены в ТЗ.
Где можно линейные направляющие с каретками купить с доставкой по Санкт-Петербургу и Москве
В компании Техникс можно купить линейную каретку, сделать заказ на профильные рельсовые направляющие и изготовить полированные валы любых размеров (организация осуществляет нарезку валов под конкретные размеры). Все комплектующие размещены в онлайн каталоге с техническими характеристиками, фото и ценой. На сайте представлены различные сертифицированные изделия, в т.ч.:
- профильные рельсовые направляющие;
- уплотнения и скребки;
- линейная каретка (аналог Hiwin);
- опоры под валы и рельс;
- рельсовый подшипник линейный каретка из алюминия;
- хромированные валы с разным профилем;
- профильный шариковый подшипник и т.д.
