Подшипниковый узел – это опорная конструкция для вала, обеспечивающая возможность его вращения. Использование типового изделия позволяет производить быстрый монтаж, ремонт или замену корпусного подшипникового блока.
Конструкция и материалы
В каталоге нашего интернет-магазина Technix представлены модели UCP и UCF с различным типом крепления к промышленному оборудованию. Подшипниковый узел любого вида состоит из корпуса и встроенного шарикового или роликового устройства, снабженного уплотнением для защиты от влаги и загрязнений. Корпусные подшипники оснащены удлиненным внутренним кольцом, надежно удерживающим вал при вибрациях.
Смазка элементов вращения производится с помощью пресс-масленки. Корпус изготавливается из стали, чугуна, алюминия или термостойкого композитного пластика. Подшипниковый узел в сборе фиксируется с помощью болтов, вставляемых в специальные отверстия, имеющиеся на крепежных лапках или фланцах.
Разновидности изделий
Подобные опорные приспособления выпускаются в различных модификациях:- Стационарные снабжены литыми или разъемными основаниями, которые закрепляются на горизонтальной поверхности.
- Фланцевые (опорные) конструкции монтируются вертикально. Подшипниковый узел в сборе крепится в нескольких точках (при наличии квадратного фланца – в 4, круглого – в 3 или 6, ромбовидного – в 2).
- Подвесные изделия устанавливаются вертикально, но крепежная деталь находится сверху.
- Натяжные подходят для механизмов, испытывающих переменные нагрузки. Корпусной подшипниковый узел фиксируется одним болтом, снабжается приспособлением для регулировки положения вала относительно места крепления конструкции.
Выбор и приобретение
Использование готовых опор вращения позволяет обеспечить стабильную работу механизмов, продлить срок их эксплуатации. При выборе необходимо учитывать назначение и место их установки.
Требуется обращать внимание на тип и расположение крепежных элементов, возможность жесткой фиксации или регулировки натяжки. Большое значение имеют габариты и вес продукции, диаметр внутреннего и внешнего кольца.
При покупке подшипниковых опор, важно знать, какую статическую и динамическую нагрузку они выдерживают. Изделия, имеющиеся в ассортименте нашего магазина, можно приобрести по выгодным оптовым ценам от производителя, с гарантией качества. Обеспечивается доставка приобретенных товаров в регионы России.

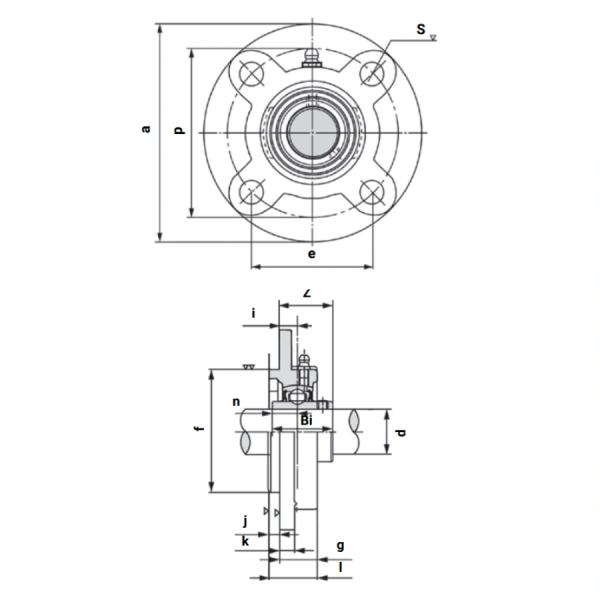

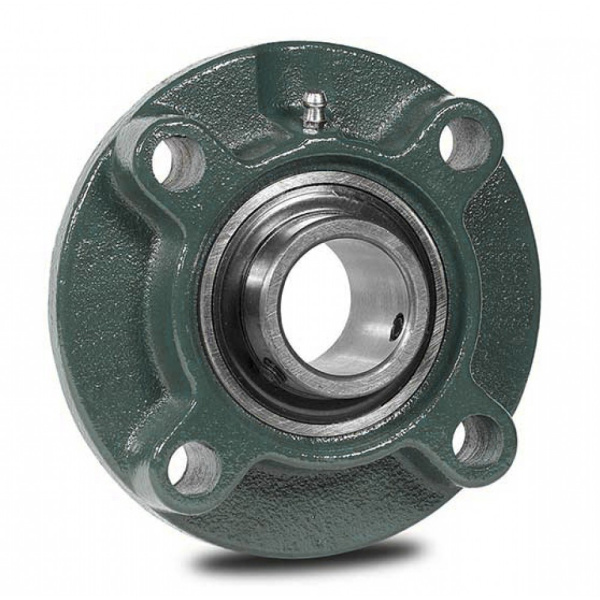

Подшипниковые узлы Technix серии UCFC — круглый фланец для точной осевой фиксации
Серия UCFC от Technix — это корпусные подшипниковые узлы с круглым фланцем и четырьмя монтажными отверстиями, предназначенные для установки на вертикальные или наклонные поверхности, где требуется жёсткая радиальная опора и точная центровка по оси. Узлы сочетают самоустанавливающийся подшипник и литой корпус с равномерным распределением нагрузки по окружности, что особенно важно в конструкциях с вращающимся оборудованием, приводными валами и нагруженными валопроводами.
Конструкция и особенности
Каждый узел UCFC состоит из:
- Подшипника серии UC — с шариковой конструкцией, сферической наружной обоймой и стопорными винтами на внутреннем кольце (или эксцентриковым кольцом). Подшипник самоцентрируется в корпусе и компенсирует перекосы вала.
-
Круглого корпуса с фланцем — с 4 симметрично расположенными отверстиями. Такая форма обеспечивает равномерную передачу нагрузки и минимизирует вибрации.
- Уплотнений — двухсторонние, защищают от пыли, влаги и абразивных частиц.
- Маслёнки — для централизованной смазки и продления ресурса.
Преимущества:
- Идеально подходит для монтажа на стенки, крышки, торцы редукторов и силовых узлов;
- Равномерное распределение сил — высокая устойчивость к вибрациям и деструктивным моментам;
- Возможность регулировки натяжения или компенсации смещения вала в осевом направлении.
Размеры и совместимость
Technix поставляет узлы UCFC201 – UCFC218, покрывающие диапазон:
- Диаметры вала: от 12 до 90 мм
- Материал корпуса: чугун GG20/HT200
- Подшипник: хромистая сталь GCr15 (аналог ШХ15), с классической шариковой дорожкой
- Посадка: цилиндрическая, с креплением вала двумя винтами
- Фланец: круглый, 4 отверстия, совместим со стандартами ISO / ГОСТ
Примеры типоразмеров:
- UCFC204 — вал Ø20 мм
- UCFC210 — вал Ø50 мм
- UCFC215 — вал Ø75 мм
Совместимы с аналогами ASAHI, NTN, FYH, INA, SNR и другими.
Где применяются узлы UCFC
Узлы UCFC применяются в тех случаях, когда необходимо:
- установить подшипниковый узел на вертикальную или торцевую плоскость;
- обеспечить жёсткое центрирование по оси (например, в редукторе, корпусе, плите);
- работать при переменных радиальных и умеренных осевых нагрузках;
- предотвратить вибрации и усталостные разрушения при неравномерной загрузке.
Типовые сферы применения:
- Станки и редукторы;
- Силовые блоки, лебёдки, подъёмные механизмы;
- Вентиляторы, мешалки, дробилки;
- Перерабатывающее и сельхозоборудование;
- Приводные узлы на платформах, стенках и вертикальных корпусах.
Почему выбирают Technix
Technix предлагает подшипниковые узлы UCFC, обеспечивающие:
- Полную совместимость по геометрии и стандартам ISO / ГОСТ;
- Контроль качества подшипникового блока и фланцевой плоскости;
- Наличие типоразмеров от UCFC204 до UCFC215;
- Комплектность: корпус, подшипник, маслёнка, винты (по запросу);
- Инженерное сопровождение — поможем подобрать замену, оптимизировать узел, сократить время монтажа.
Technix — это не просто поставка, а технически выверенное решение.
